matlab——simulink学习（四）

一、环境

硬件：TI Picocolo F2803x、USB转485串口、下载器
软件：matlab、串口调试助手、Embedded Coder Support Package for Texas Instruments C2000 Processors（matlab中的支持包）

二、串口逐字节接收

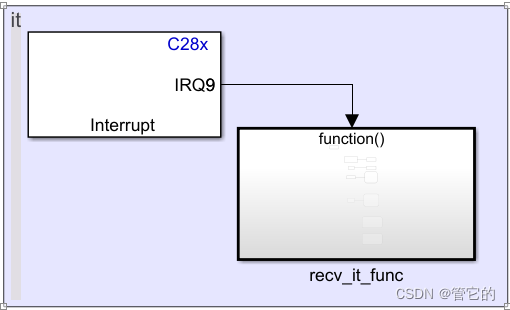

先创建一个中断函数，每当接收到一个字节的数据时，就会产生一个中断。

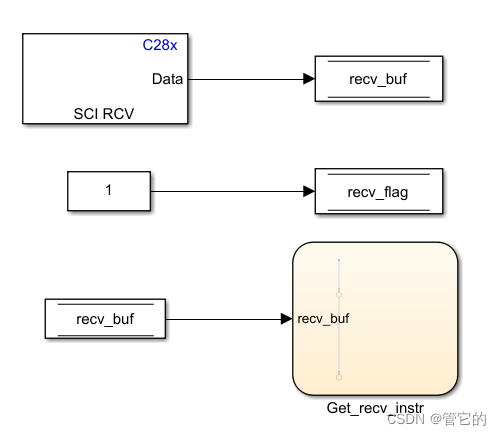

中断函数中串口接收数据，存放到buff（buff只有1byte）中，再将buff中的数据存储到目标位置，并且数据接收的大小加一。

//目标存储位置recv_instr，接收缓冲recv_buf，数据接收大小num_reg
recv_instr[num_reg] = recv_buf;
num_reg = num_reg + 1;

flag只是一个接收标志。

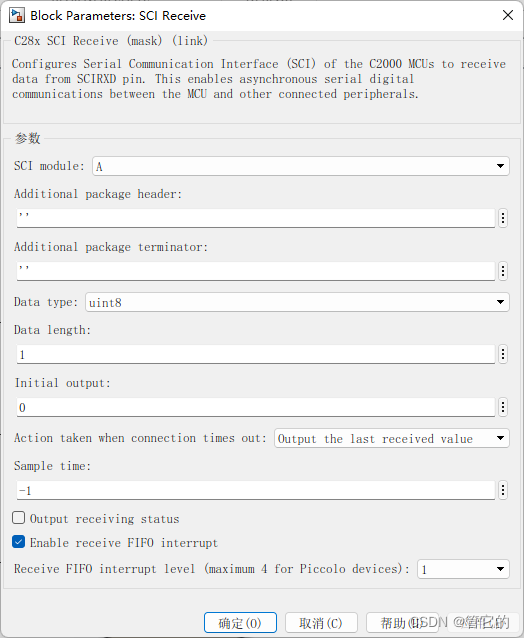

接收模块可以如下设置。
Data length表示一次接收多少字节数据。

这样，就能1byte的接收数据，并将数据存储起来，后面处理了。

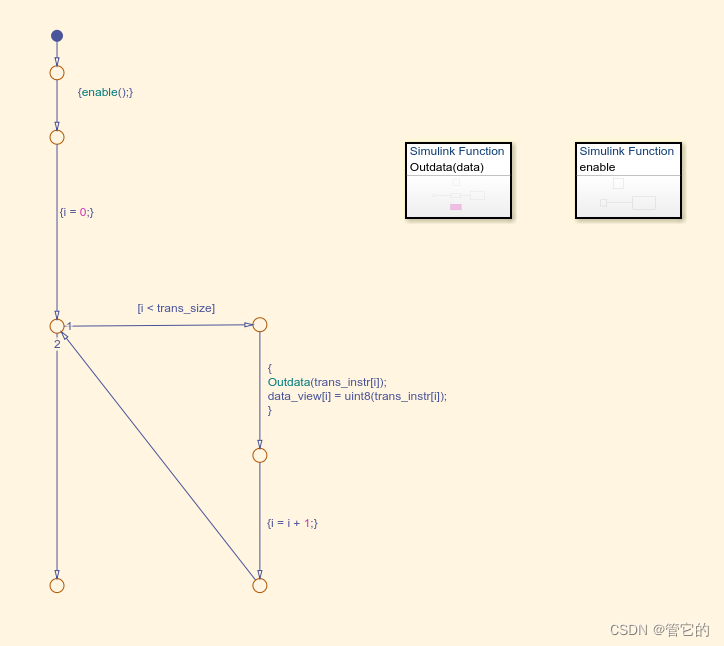

三、串口逐字节发送

trans_size：发送的数据字节数
trans_instr：发送的数据（一个数组）
enable()：使能485串口发送
Outdata(data)：将参数data发送（data为1byte）
data_view：用于仿真观察的输出

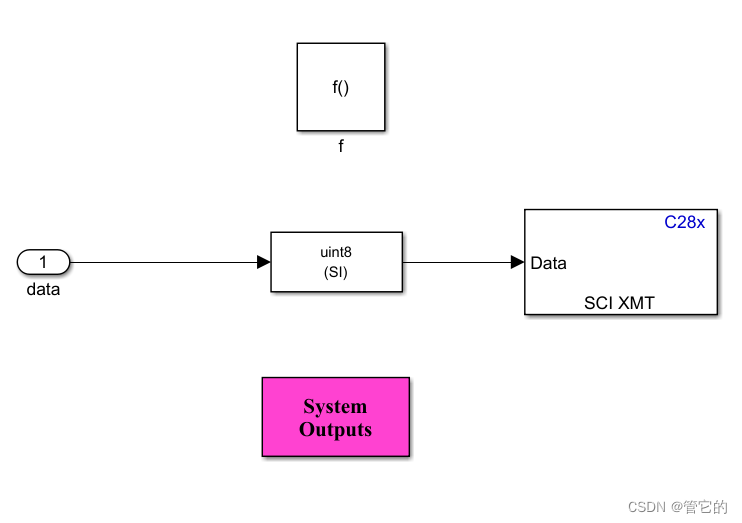

转换之后再发送到串口，另外一个是延时函数。
