matlab——simulink学习(三)

本文介绍了如何在Simulink环境中搭建PID控制系统的仿真模型,包括添加常量、加法器、增益、积分、微分、函数和延迟模块,并通过示波器观察仿真结果。同时,强调了修改参数对控制系统性能的影响。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >


新建项目

一、添加模块

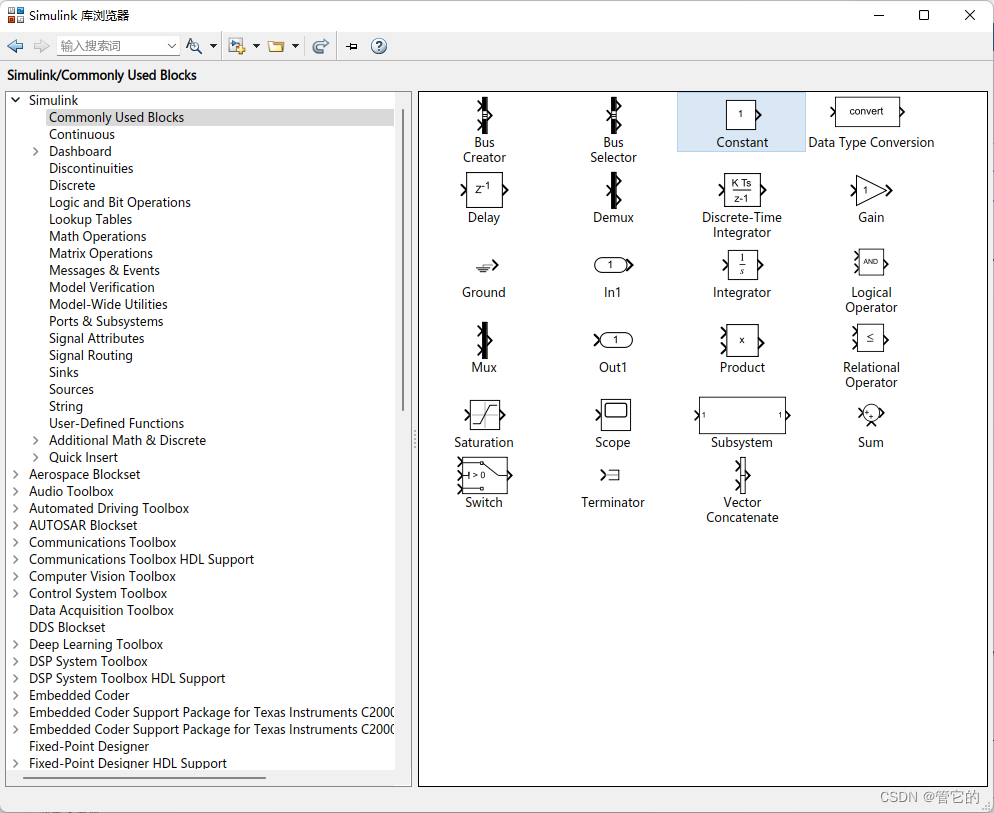

1.常量模块

输入源为1
1

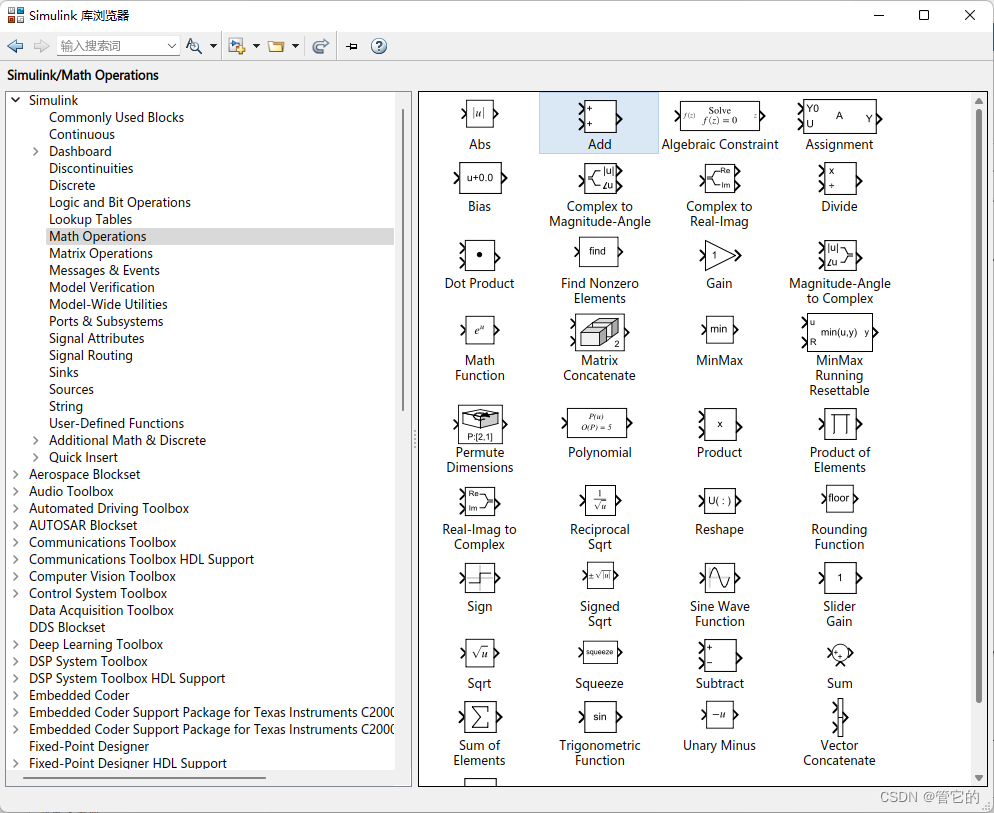

2.加法器

2

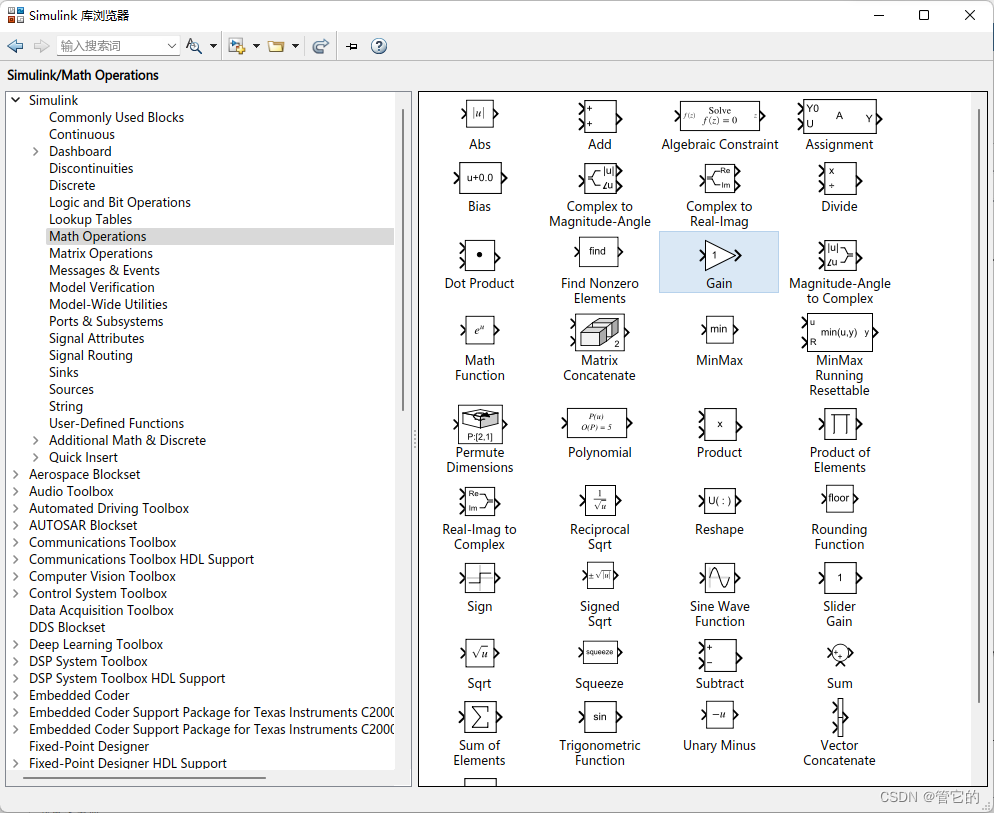

3.gain参数模块

3

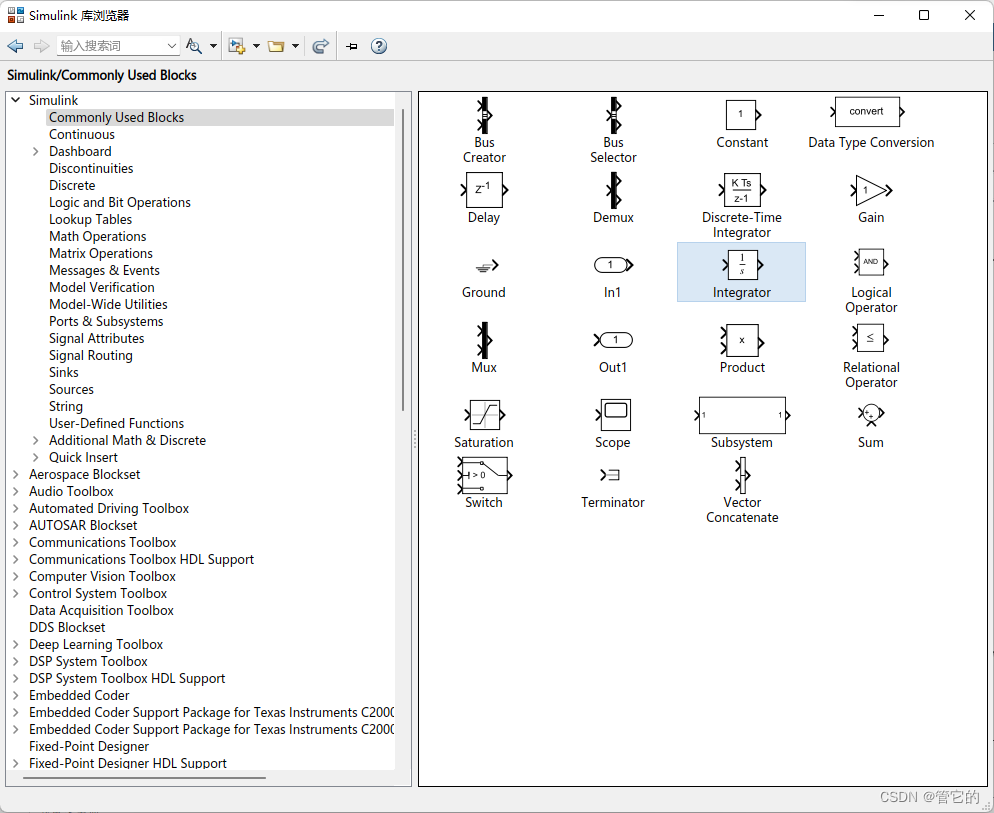

4.积分模块

4

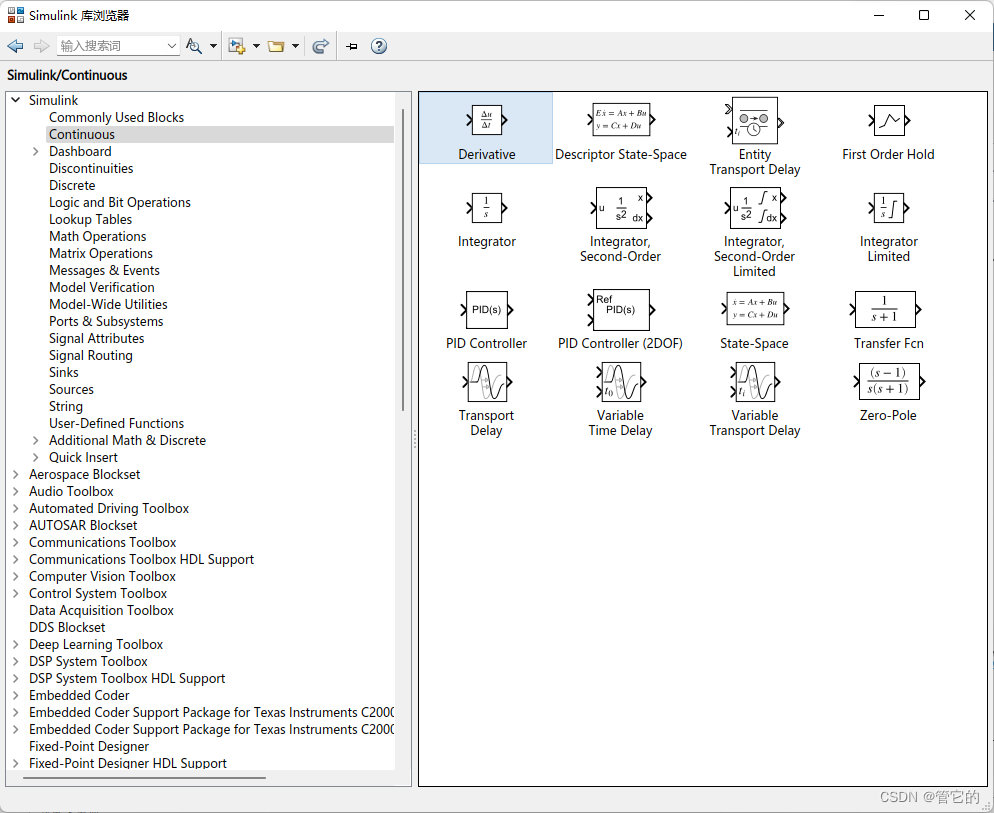

5.微分模块

5

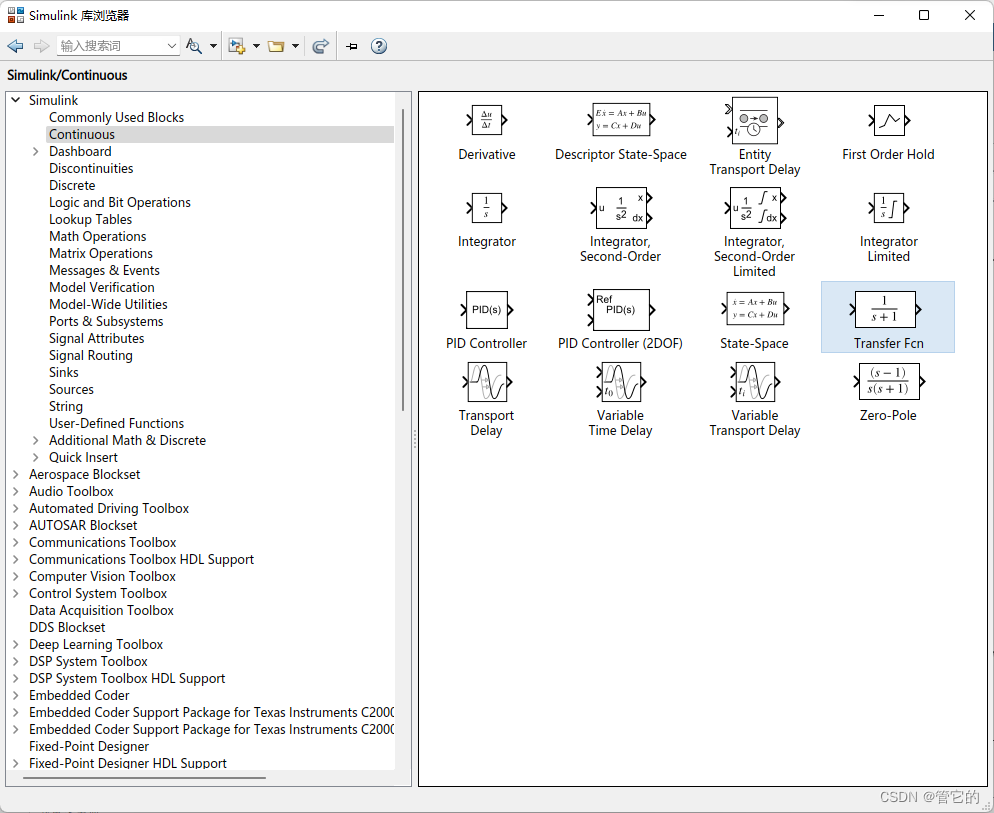

6.一个函数模块

用于表征传递函数
6

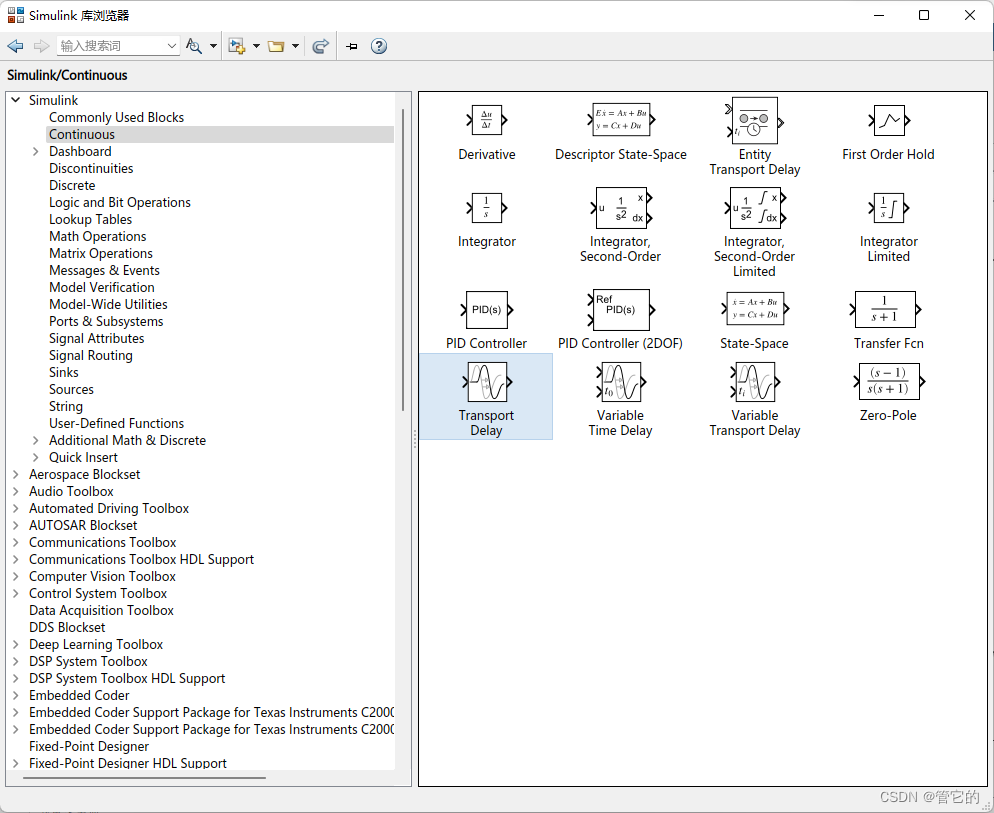

7.一个延时模块

用于延时系统的输入
7

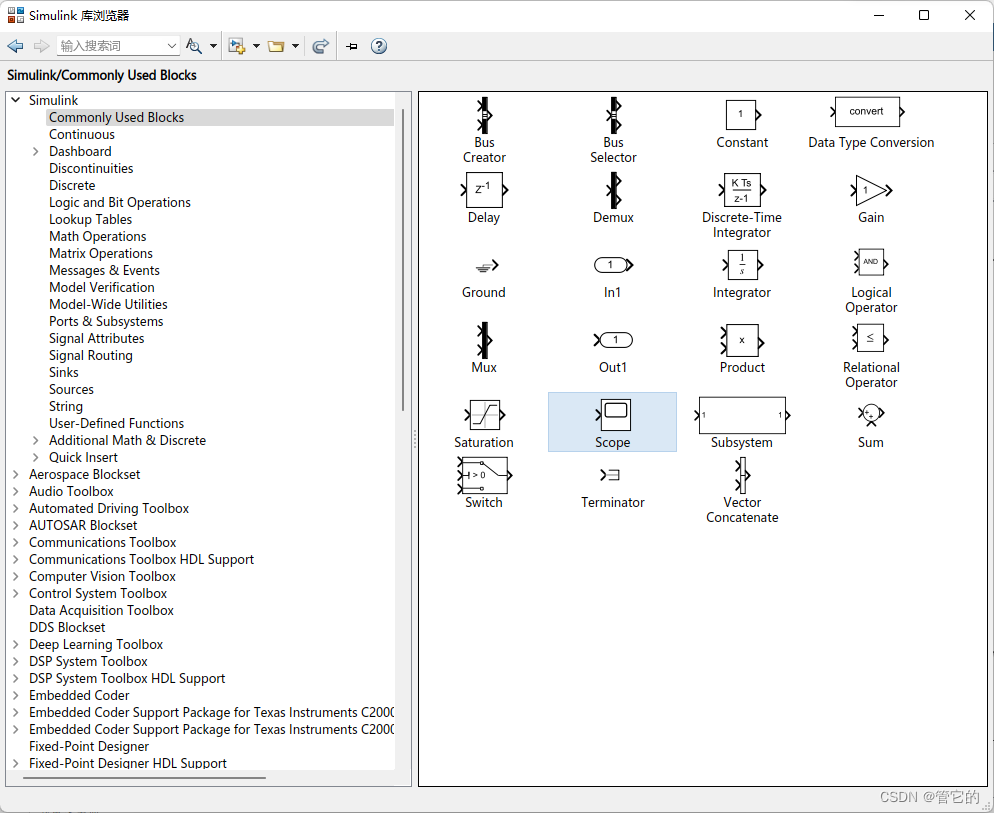

8.示波器模块

8

二、仿真

修改停止时间,然后仿真。

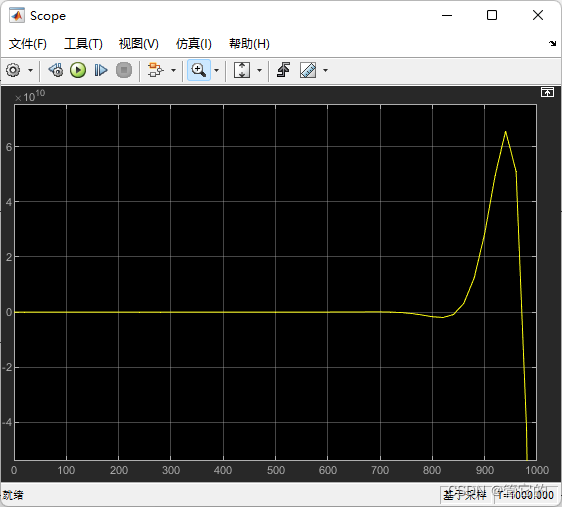

双击Scope查看。
9

三、修改参数

gain模块里面的参数可以自行修改,不写了。
