【PowerDesigner】UML建模

1类图

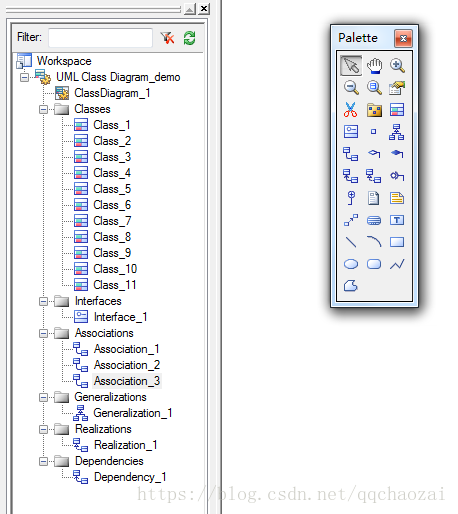

1.1初步使用

【New Model】-【Categories】-【Information】-【UML Class Diagram】

1.2类间关系

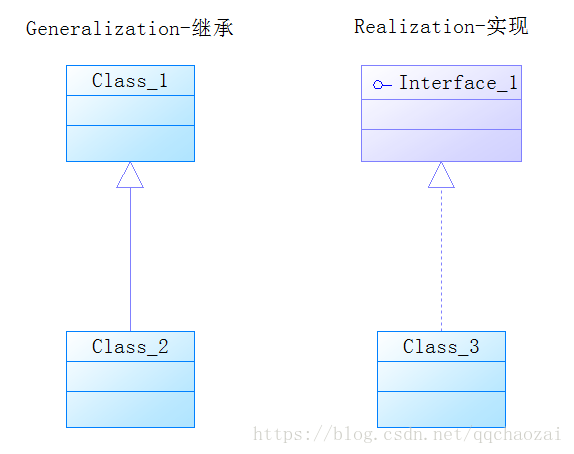

1、泛化(继承)Generalization

空心三角+实线，指向父类

例子：小明是个【人】
2、实现（接口）Realization

空心三角+虚线，指向接口

例子：小明实现【开车技能】

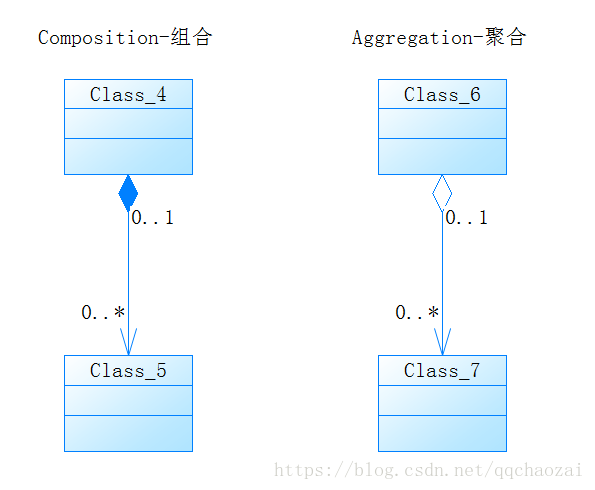

3、组合（成员变量,部分不能离开整体存在）Composition

实心菱形+实线，菱形指向整体

例子：小明有【脑子】
4、聚合（成员变量,部分可以离开整体存在）Aggregation

空心菱形+实线，菱形指向整体

例子：小明有辆【车】

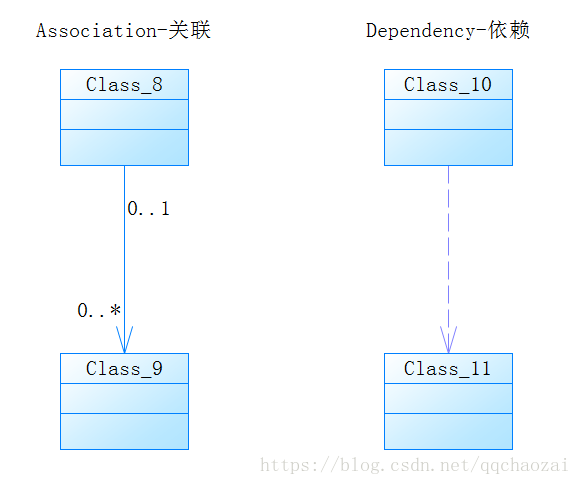

5、关联（成员变量）Association

普通箭头+实线，指向被拥有者，可以是双向的。

例子：小明会开【出租车】
6、依赖（局部变量或对静态方法调用）Dependency

普通箭头+虚线，指向被使用者

例子：小明执行开车时会用【导航】

说明：

0..1 表示可以有0个或者1个实例

0..* 表示对实例的数目没有限制

1     表示只能有一个实例

1..* 表示至少有一个实例



---
