实验四 串口通信

实验四 串口通信

一、实验目的

学习串口的使用(接收与发送)

二、硬件资源

KEY1(PD15)    -   LED1(PD12)

KEY2(PD14)    -   LED2(PD11)

KEY3(PD13)    -   LED3PD10)

串口1(波特率:115200,PA9/PA10连接在板载USB转串口芯片CH340上面)

三、实验要求

本实验,STM32通过串口1和上位机通信，STM32在收到上位机发过来的字符串(以回车换行结束)后，直接返回给上位机。下载后，LED0闪烁，提示程序在运行，同时每隔一定时间，通过串口1输出一段信息(学生姓名)到电脑。

四、注意事项

1.电脑端串口调试助手波特率必须是115200.

2.请使用XCOM/SSCOM串口调试助手,其他串口助手可能控制DTR/RTS导致MCU复位/程序不运行

3.串口输入字符串以回车换行结束.

4.请用USB线连接在USB2UART上

五、实验原理

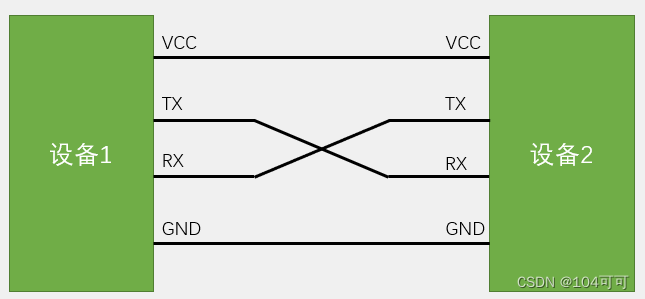

1.硬件电路

1. 简单双向串口通信有两根通信线（发送端TX和接收端RX）
2. TX与RX要交叉连接
3. 当只需单向的数据传输时，可以只接一根通信线
4. 当电平标准不一致时，需要加电平转换芯片

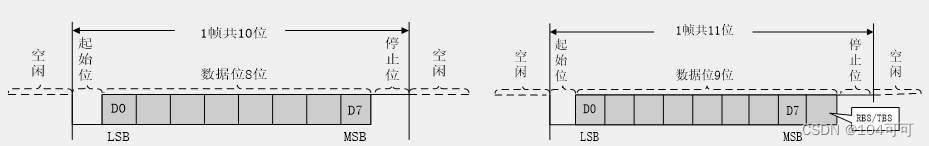

2.串口参数及时序

1. 波特率：串口通信的速率
2. 起始位：标志一个数据帧的开始，固定为低电平
3. 数据位：数据帧的有效载荷，1为高电平，0为低电平，低位先行
4. 校验位：用于数据验证，根据数据位计算得来
5. 停止位：用于数据帧间隔，固定为高电平

六、实验步骤

1.软件实现过程

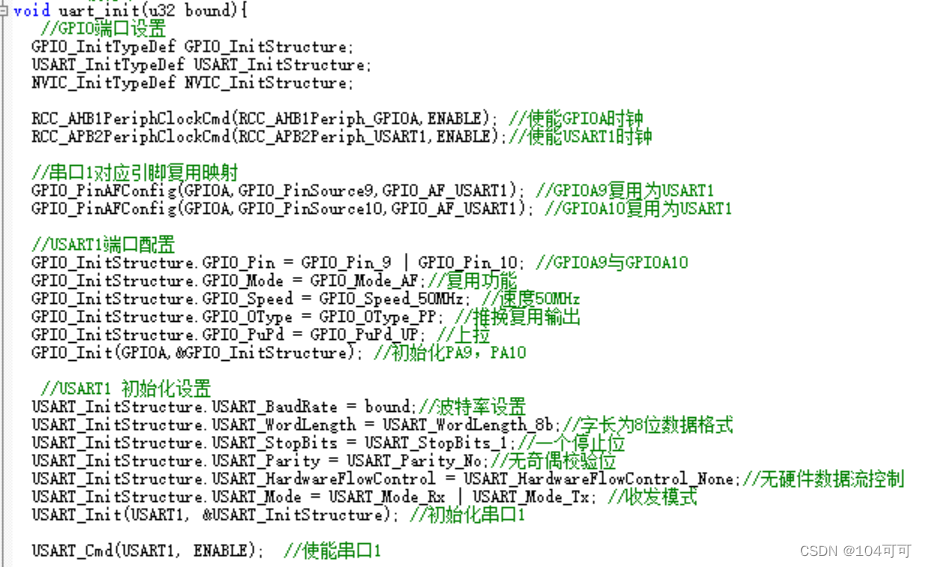

（1）串口初始化

在这一步中，需要：

① 对该串口使用到的 IO 口进行初始化和使能相应的时钟树，并对端口进行复用映射；

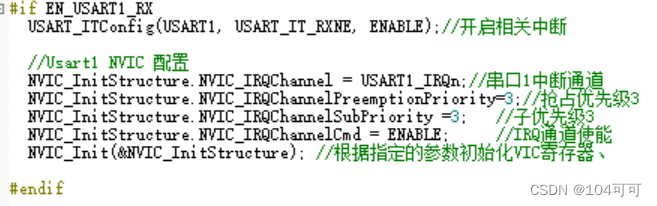

② 中断配置 （主要是一个优先级）；

③ 串口初始化配置（奇偶校验、收发配置等）；

④ 串口使能；

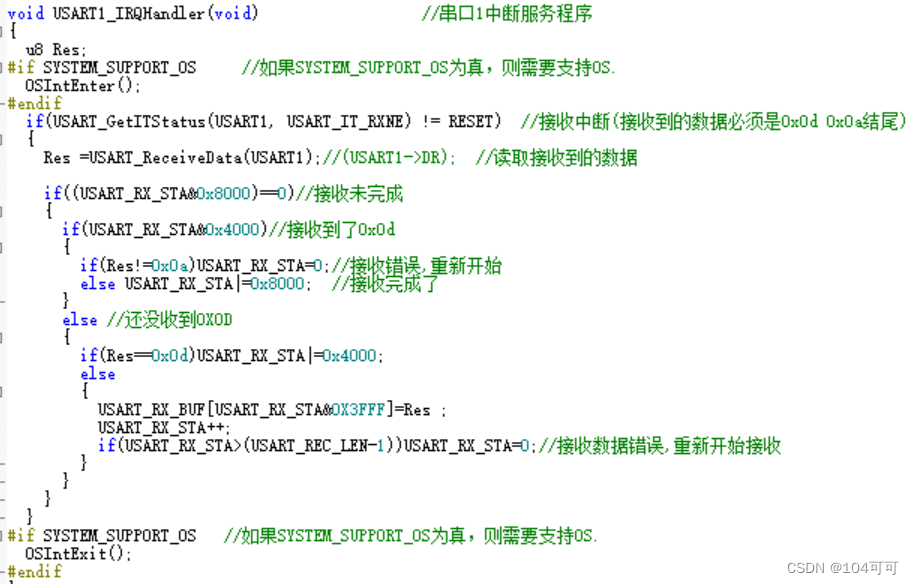

串口1中断服务程序：

（2）编写发送与接收函数

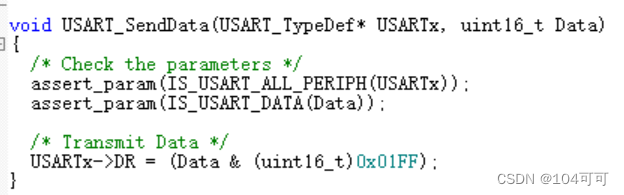

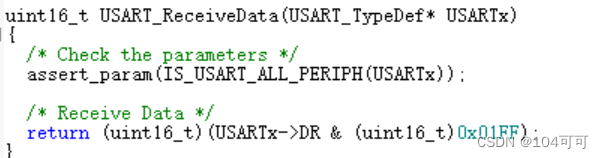

如果要接收串口3的信息，这样调用：Receive = USART_ReceiveData(USART3)；如果要通过串口3发送消息，则：USART_SendData(USART3,data)。

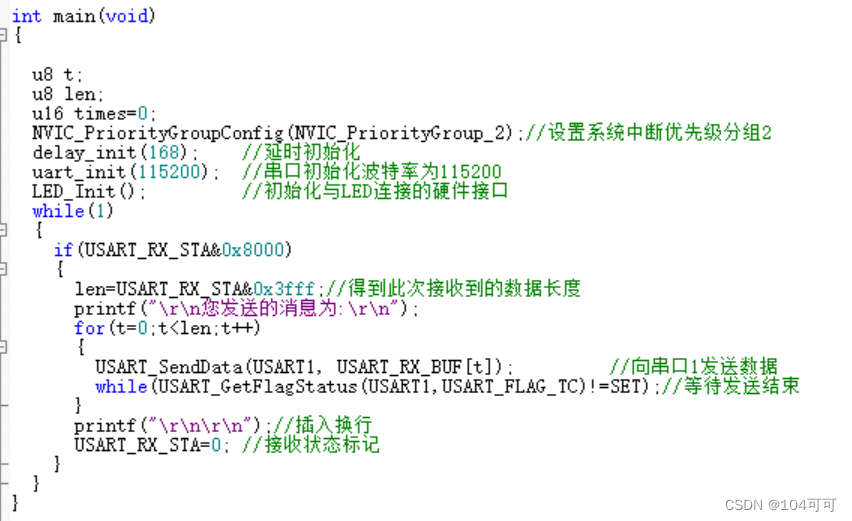

（3）主函数

2、串口收发功能测试
