运算放大器的应用

         运算放大器（Operational Amplifier，简称Op-Amp）是一种具有高增益、高输入阻抗和低输出阻抗的直流耦合放大器。它广泛应用于模拟电路设计中，可用于实现多种功能，如信号放大、滤波、运算、等。以下是运算放大器的主要应用电路介绍：

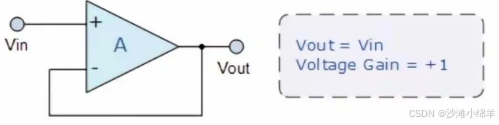

电压跟随器

        电压跟随器的工作原理基于运算放大器的负反馈特性。运算放大器具有极高的增益，当输入信号加至同相输入端时，由于负反馈的作用，反相输入端与同相输入端的电压差趋于零，因此反相输入端的电压等于同相输入端的电压。在这种情况下，运算放大器的输出电压与输入电压几乎完全一致，从而实现电压跟随功能。

应用领域

1. 信号缓冲：用于隔离前后级电路，防止相互影响，保持信号完整性。

2. 阻抗匹配：在信号源和负载之间实现阻抗匹配，优化信号传输。

3. 信号调理：用于消除直流分量、隔离信号源等。

4. 驱动器：驱动低阻抗负载，如传感器或执行器。

5. 测量仪器：用于信号调理和保护测量设备。

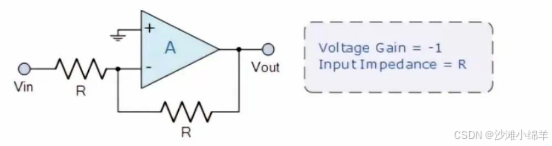

反相缓冲器

        反相缓冲器是一种基于运算放大器的电路，与电压跟随器相反。若两个电阻相等，反相器不会放大，只会反相输出信号，输入阻抗等于R，增益为-1。

应用领域

• 信号反相与放大：用于需要信号反相的场景，如振荡器、滤波器和模拟运算电路。

• 波形整形：改善信号的完整性，确保信号在传输过程中不失真。

• 驱动能力增强：用于驱动较大的负载或多个输入端。

• 电路级联：作为不同功能模块之间的连接和转换器。

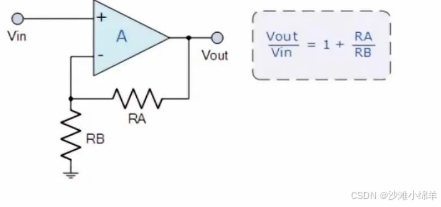

 同相放大器

        同相放大器是一种基于运算放大器的电路，其输出信号与输入信号相位相同。输入信号直接施加在运算放大器的同相（非反相）输入端，而反相输入端通过反馈电阻连接到输出端，形成负反馈回路。在这种配置中，运算放大器的增益由反馈电阻和输入电阻的比例决定。同相放大器的输入阻抗非常高，通常接近运算放大器自身的输入阻抗，这使得它特别适合用于高阻抗信号源。

 应用领域

• 信号放大：用于放大弱信号，同时保持信号相位。

• 传感器接口：高输入阻抗特性使其适合用于连接高阻抗传感器。

• 精密模拟电路：用于实现高精度的信号处理。

• 电压跟随器：通过设置反馈电阻为零，实现单位增益缓冲。

• 多信号求和：通过多个输入信号的叠加实现求和运算。

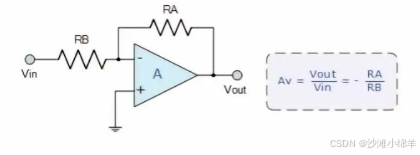

反相放大器

        放大器反相器是一种基于运算放大器的电路，其核心功能是将输入信号的极性反转，并按照一定倍数放大输出信号。反相放大电路的工作原理基于运算放大器的负反馈特性，它以-RA/RB的比率对输入信号进行反相和放大。增益由反馈电阻RA控制。

应用领域

• 信号反相与放大：用于需要信号反相的场景，如振荡器、滤波器和模拟运算电路。

• 波形整形：改善信号的完整性，确保信号在传输过程中不失真。

• 驱动能力增强：用于驱动较大的负载或多个输入端。

• 电路级联：作为不同功能模块之间的连接和转换器。

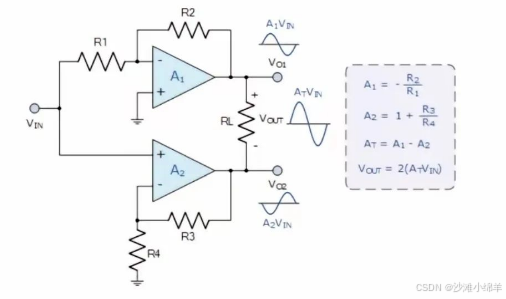

桥式放大器

        桥式放大器是一种结合了反相放大器和同相放大器的电路配置，通过巧妙的电路设计实现信号的放大和处理。其核心原理是利用桥式电路的差分特性，将输入信号分成两个相位相反的信号，然后通过两个放大器单元分别放大，最终在负载电阻两端合成输出信号。

        桥式放大器的输出电压可以表示为两个放大器的增益之和。当两个放大器的增益相等时，输出信号的幅度会加倍，从而实现更高的放大倍数和更大的输出功率。

应用领域

• 传感器接口：用于放大电阻式传感器（如应变计）的微小信号。

• 音频功率放大：在音频系统中，桥式放大器（如BTL电路）能够提供更高的输出功率，适用于低电源电压和大功率输出的场景。

• 测量仪器：用于高精度的信号处理和测量。

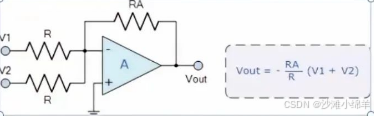

电压加法器

        电压加法器通常基于运算放大器的反相输入或同相输入配置实现。其核心原理是利用运算放大器的虚短和虚断特性，通过电阻网络将多个输入信号叠加并输出。

应用领域

• 音频混合：用于将多个音频信号叠加，实现丰富的音频效果。

• 信号处理：用于实现信号的相加、相减、积分和微分等运算。

• 控制系统：用于将传感器输出信号与参考信号相加，实现误差信号的生成。

• 数模转换器（DAC）：通过加权电阻网络实现二进制信号到模拟电压的转换。

• 通信系统：用于信号的调制和解调。

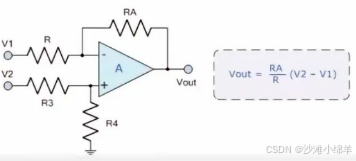

 电压减法器

        电压减法器通常利用运算放大器的差分输入特性实现。通过合理配置电阻网络，可以将两个输入信号的电压差放大并输出。其基本原理基于运算放大器的虚短和虚断特性。

应用领域

• 信号处理：用于计算两个信号的差值，例如在传感器信号调理中去除共模噪声。

• 控制系统：用于生成误差信号，例如在温度控制中计算实际温度与目标温度的差值。

• 精密测量：用于高精度的电压差测量。

• 音频处理：用于信号的相位调整和噪声抵消。

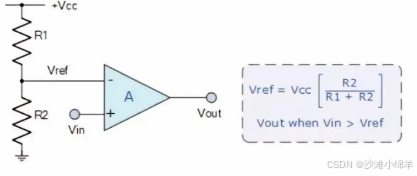

 电压比较器

        电压比较器是一种用于比较两个输入电压大小的电路元件，其输出为二进制信号（高电平或低电平）。比较器的核心功能是根据输入电压的相对大小输出相应的电平状态。

应用领域

• 电压检测：用于电池电压监控、过压保护等。

• 模数转换（ADC）：在模数转换器中，比较器用于比较输入信号与基准电压。

• 波形整形：将正弦波或其他不规则波形转换为方波。

• 自动控制：在温度控制系统中，比较器可用于监测环境温度是否达到预设值。

• 信号处理：用于检测信号的峰值、谷值或判断信号是否超出特定范围。
