OSPF实验

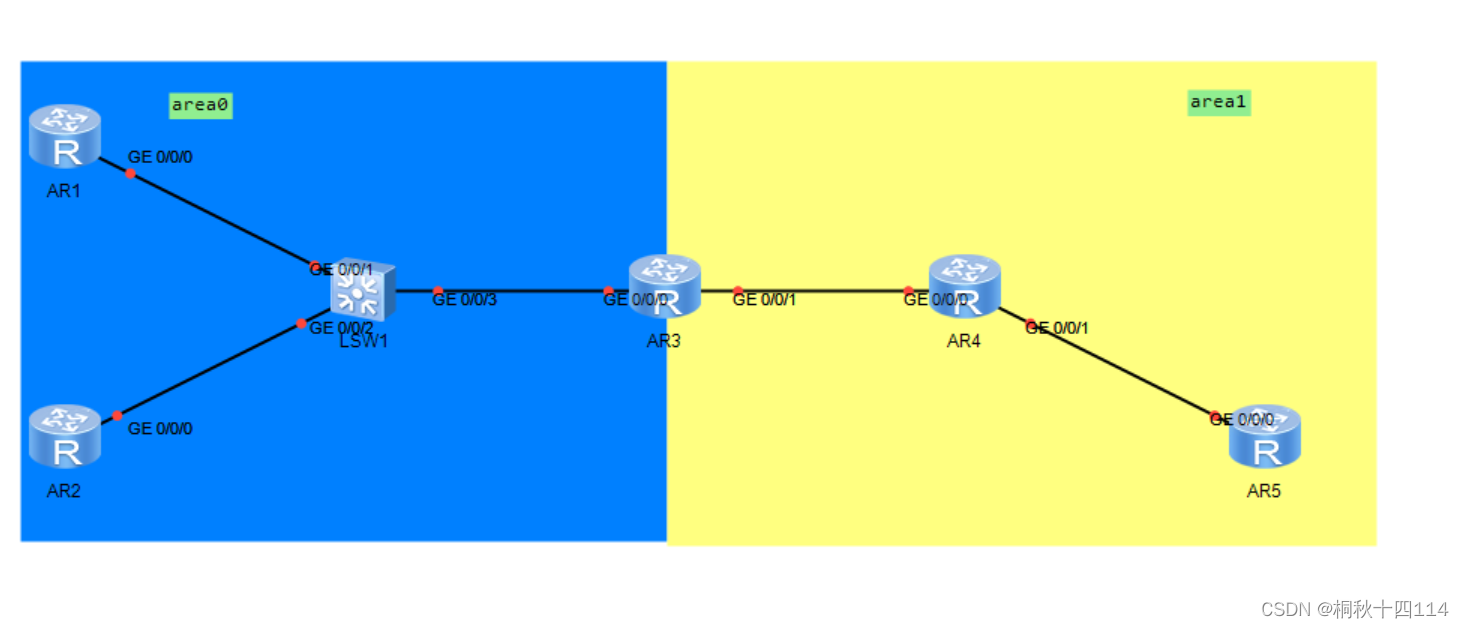

要求：

1、整个网络IP地址为192.168.1.0/24

2、area0手工设置R1为DR，R2为BDR

3、R3-R5之间使用密文认证

4、R1、R2、R5上配置环回接口，但是R5环回接口不能宣告进OSPF

5、全网可达

分析：

1、分配并配置IP

需要6个网段所以划分为8个网段

192.168.1.0/27-----R1环回

192.168.1.32/27-----R2环回

192.168.1.64/27-----area0

192.168.1.96/27-----R3-R4

192.168.1.128/27-----R4-R5

192.168.1.160/27-----R5环回

192.168.1.192/27-----不使用

192.168.1.224/27-----不适用

配置：

AR1:

[AR1-LoopBack0]int g 0/0/0

[AR1-GigabitEthernet0/0/0] ip add 192.168.1.65 27

[AR1-GigabitEthernet0/0/0]int l 0

[AR1-LoopBack0]ip add 192.168.1.1 27
[AR1-LoopBack0]q

AR2：

[AR2]interface g 0/0/0
[AR2-GigabitEthernet0/0/0]ip add 192.168.1.66 27

[AR2-GigabitEthernet0/0/0]int l 0
[AR2-LoopBack0]ip add 192.168.1.33 27
[AR2-LoopBack0]q

AR3：

[AR3]interface g 0/0/0
[AR3-GigabitEthernet0/0/0]ip add 192.168.1.67 27

[AR3-GigabitEthernet0/0/0]int g 0/0/1
[AR3-GigabitEthernet0/0/1]ip add 192.168.1.97 27

[AR3-GigabitEthernet0/0/1]q

AR4：

[AR4]interface g 0/0/0

[AR4-GigabitEthernet0/0/0]ip add 192.168.1.98 27

[AR4]int g 0/0/1
[AR4-GigabitEthernet0/0/1]ip add 192.168.1.129 27

AR5：

[AR5]interface g 0/0/0
[AR5-GigabitEthernet0/0/0]ip add 192.168.1.130 27

[AR5-GigabitEthernet0/0/0]int l 0
[AR5-LoopBack0]ip add 192.168.1.161 27

2、宣告area0的路由器的网段，手工设置R1为DR，R2为BDR

AR1：

[AR1]ospf 1 router-id  1.1.1.3
[AR1-ospf-1]area 0

[AR1-ospf-1-area-0.0.0.0]network 192.168.1.1 0.0.0.0

[AR1-ospf-1-area-0.0.0.0]network  192.168.1.65 0.0.0.0

AR2：

[AR2]ospf 1 router-id 1.1.1.2
[AR2-ospf-1]area 0

[AR2-ospf-1-area-0.0.0.0]network 192.168.1.33 0.0.0.0

[AR2-ospf-1-area-0.0.0.0]network 192.168.1.66 0.0.0.0

AR3：

[AR3]ospf 1 router-id 1.1.1.1
[AR3-ospf-1]area 0

[AR3-ospf-1-area-0.0.0.0]network 192.168.1.67 0.0.0.0



3、宣告area 1的路由器网段，并开启密文认证

AR3：

[AR3]ospf 1 router-id 1.1.1.1
[AR3-ospf-1]area 1

[AR3-ospf-1-area-0.0.0.1]network 192.168.1.97 0.0.0.0

[AR3-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher 123456

AR4：

[AR4]ospf 1 router-id 1.1.1.4
[AR4-ospf-1]area 1

[AR4-ospf-1-area-0.0.0.1]network 192.168.1.98 0.0.0.0

[AR4-ospf-1-area-0.0.0.1]network 192.168.1.129 0.0.0.0

[AR4-ospf-1-area-0.0.0.1]authentication-mode md5 2 cipher 123456

[AR4]interface g 0/0/0

[AR4-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 123456

AR5：

[AR5]ospf 1 router-id 1.1.1.5
[AR5-ospf-1]area 1

[AR5-ospf-1-area-0.0.0.1]network 192.168.1.130 0.0.0.0

[AR5-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 123456

 4、全网可达

在AR5上下发缺省

配置：

[AR5]ospf 1

[AR5-ospf-1]default-route-advertise always

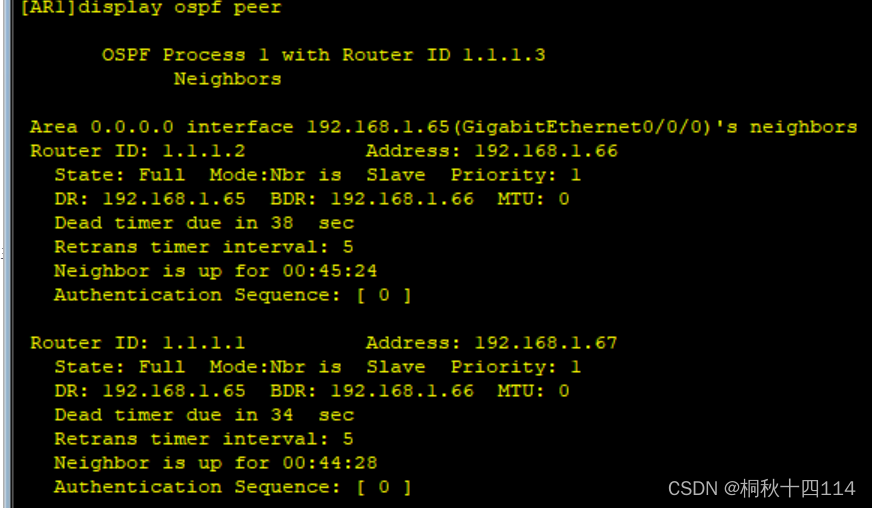

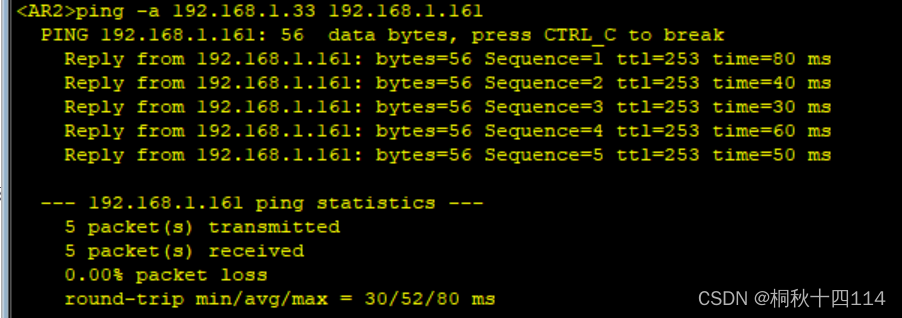

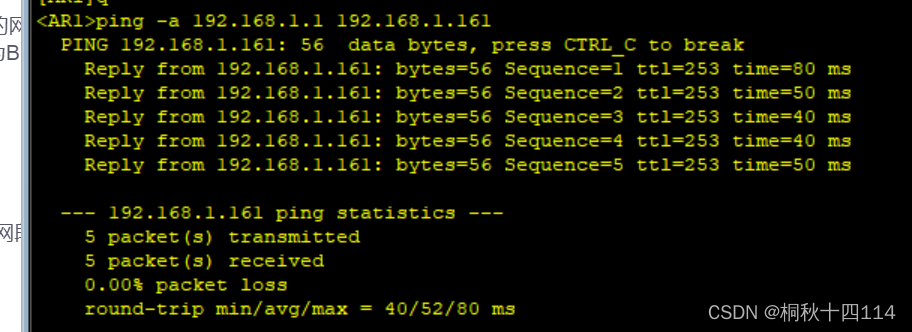

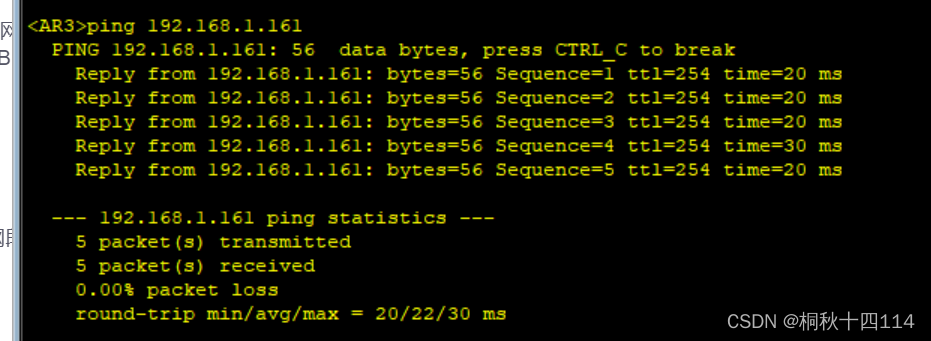

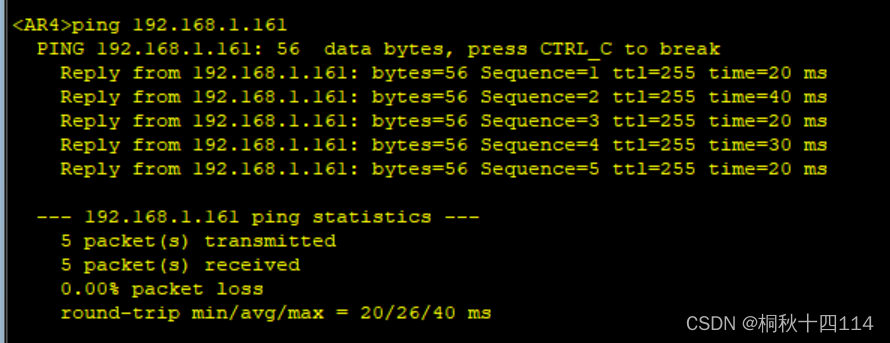

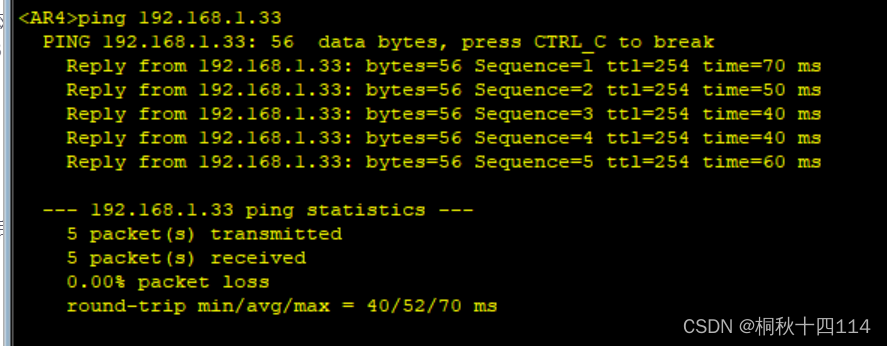

测试：
