计组实验报告-存储器扩展设计

目录

一、实验目的

二、实验原理

三、实验步骤与运行结果

(1)字拓展

(2)位拓展

四、附录

---

一、实验目的

①掌握字扩展、位扩展、字位扩展存储器的工作原理

②掌握LED矩阵的使用

二、实验原理

①实验内容与要求：

在ROM存储芯片中存有汉字或数字，采用字扩展或位扩展方式连接它们的数据线、地址线和控制线，在LED显示中呈现不同的结果。完成实验报告。

②字拓展的基本原理

每个单元位数不变，总的单元个数增加。同一时刻仅一芯片工作

存储芯片与CPU的引脚连接方法：

地址线：各芯片的地址线与CPU的低位地址线直接连接；

数据线：各芯片的数据线直接与CPU数据线连接；

读写线：各芯片的读写信号直接与CPU的读写信号连接；

片选信号：各芯片的片选信号由CPU的高位地址和访存信号产生；

CPU对该存储器的访问是对某一字扩展芯片的一个单元的访问。

③位拓展的基本原理

存储单元数不变，每个单元的位数（字长）增加。各芯片并行工作

存储芯片与CPU的引脚连接方法：

地址线：各芯片的地址线直接与CPU地址线连接；

数据线：各芯片的数据线分别与CPU数据线的不同位连接；

片选及读写线：各芯片的片选及读写信号直接与CPU的访存及读写信号连接；

CPU对该存储器的访问是对各位扩展芯片的同一单元的同时访问。

三、实验步骤与运行结果

(1)字拓展

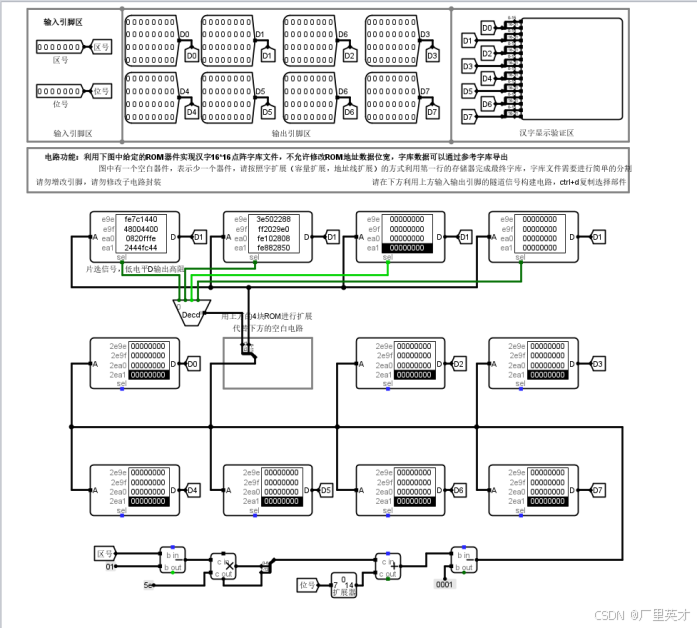

字库电路的连接：

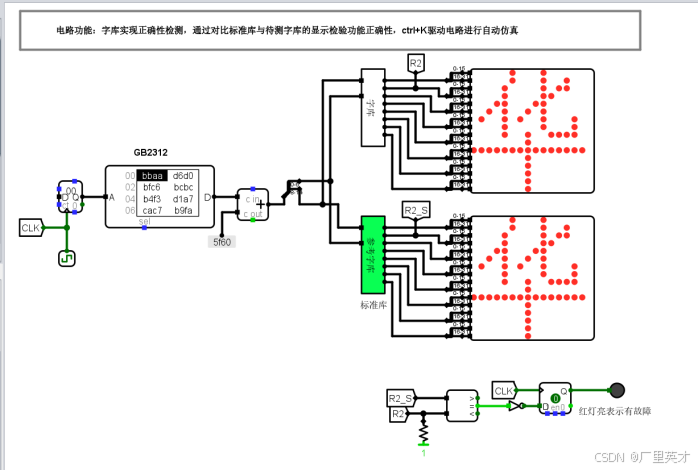

字库测试运行截图：

(2)位拓展

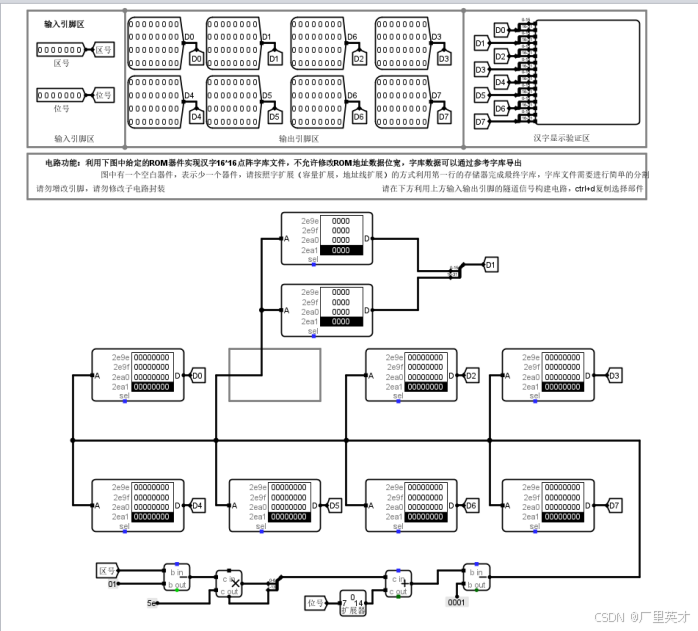

字库电路的连接：

四、附录

通过网盘分享的文件：circ文件
链接: https://pan.baidu.com/s/1OSj1eUZAVnOqIzbq0a84uA?pwd=9qen 提取码: 9qen
