硬件工程师必看——电感特性

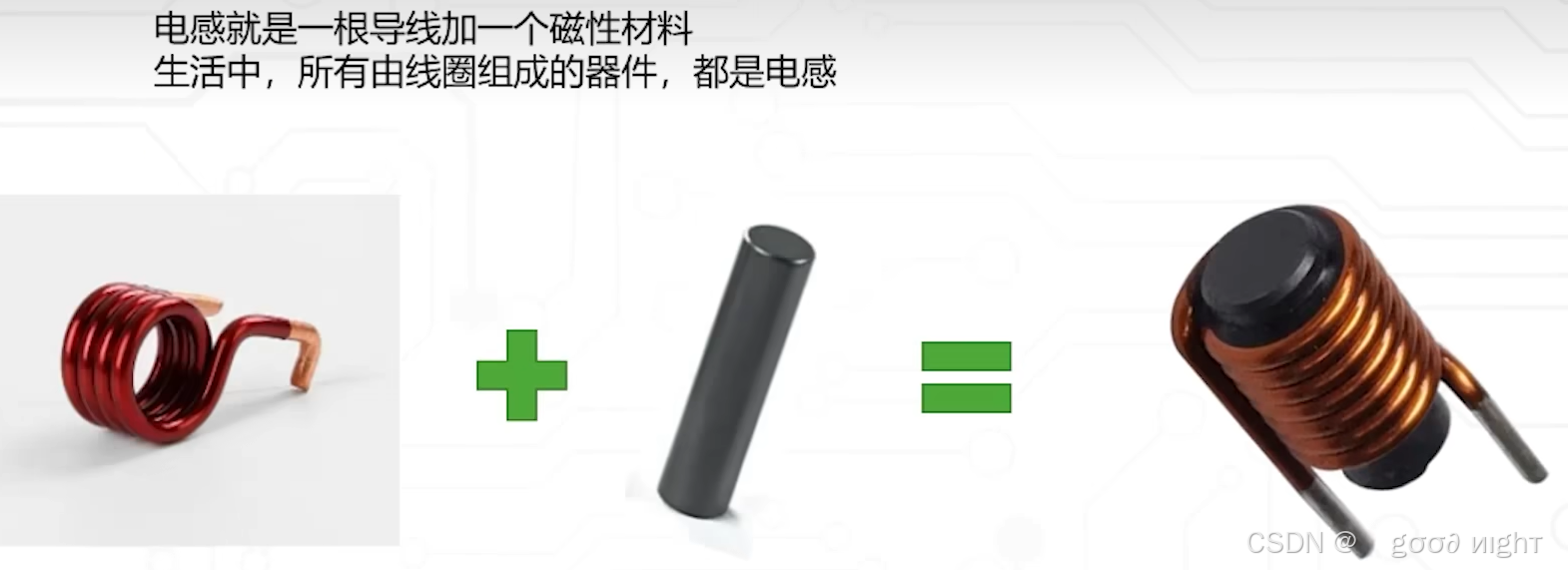

其实任何一个线圈都是电感，这个磁性材料只是增强电感值的。其实任何一个导线都可以算一个特别特别小的电感和电组组成。

1.流过电感的电流是不可发生突变的

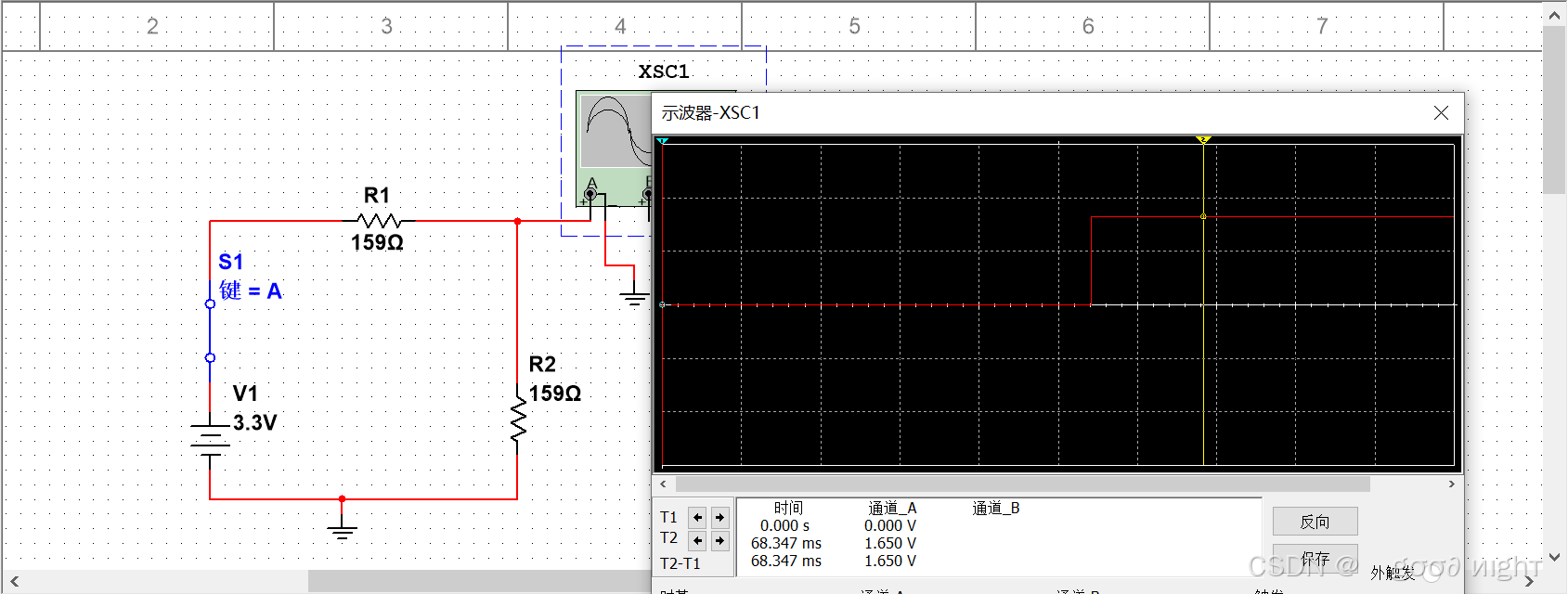

没加电感

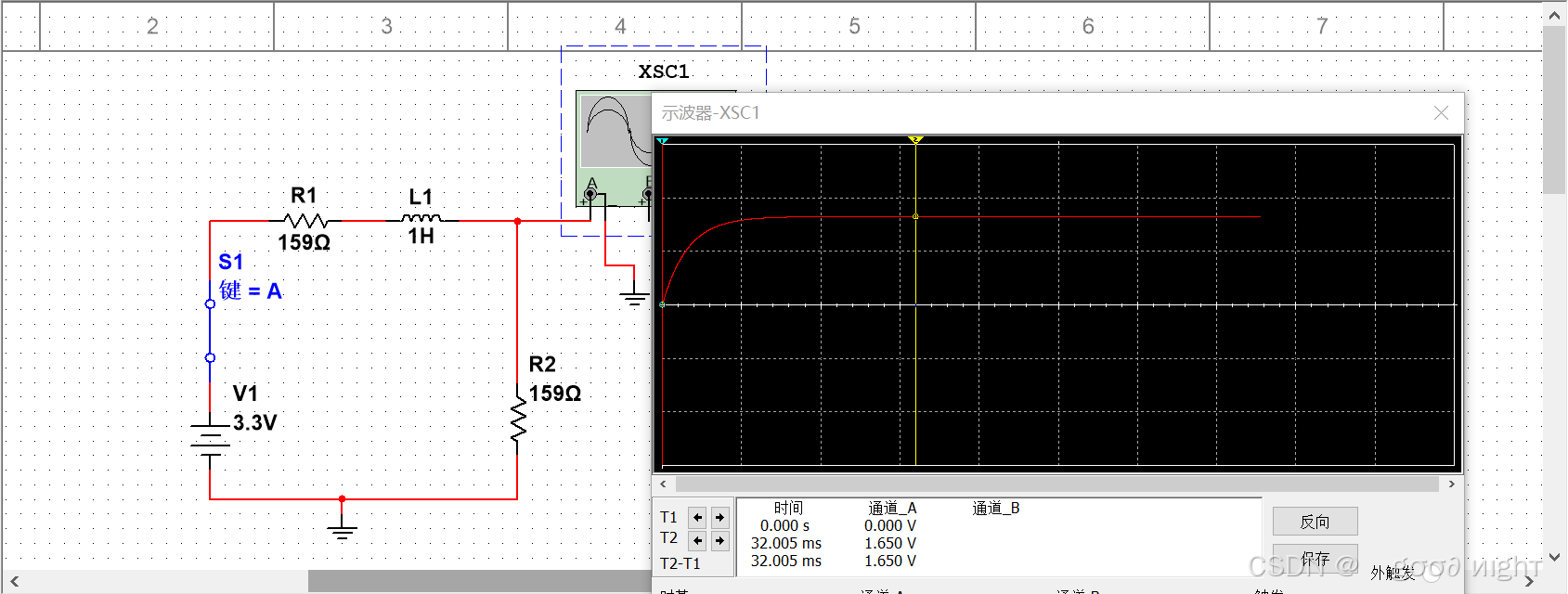

加电感，会延迟电流变大速度但不会降低最大值都是1.65V

2.如果电感回路的电阻变得很大

电感为了维持自己的电流不变可以产生一个非常大的电压，所以电感流过电流时，如果电感回路的电阻变化很大，电感就会产生出一个很高的电压，此时容易击穿器件，所以应用电感时，必须要考虑电感的续流回路

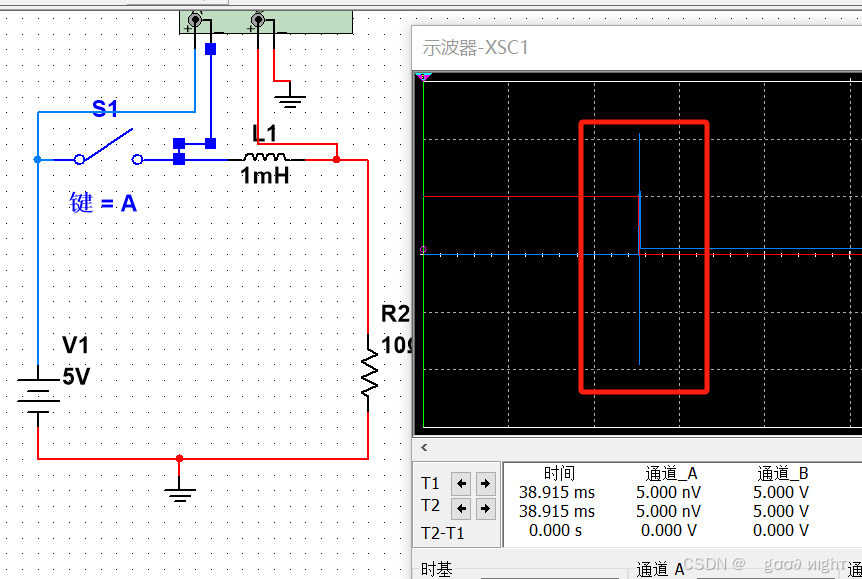

这里开关断开就等于加了一个非常非常非常大的电阻，因为电阻变很大，而电流不变，所以开关两侧就有高压轻轻松松几百伏

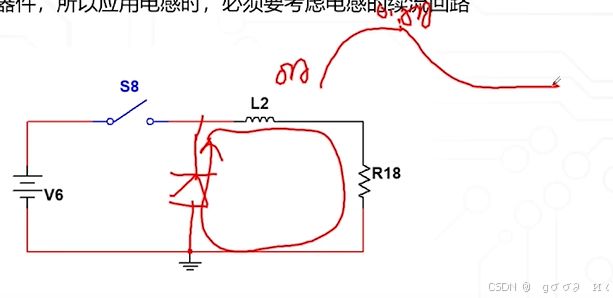

解决方法很简单加续流回路即可，加的这个二极管可以构成一个新的回路，这样回路的电阻变化就不会很大，自然就不会有高压，而且LED灯可以消耗掉电流，

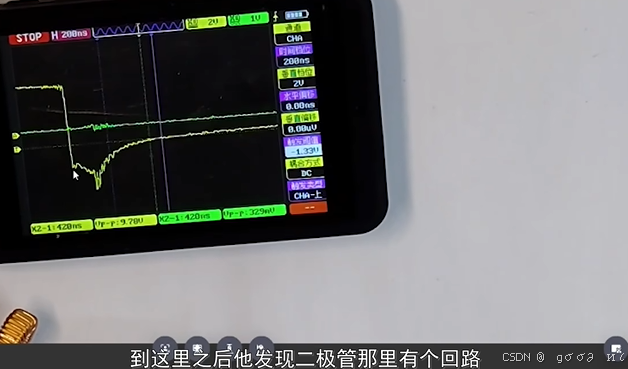

最后电压约等于0.7V左右就是一个二极管的压降

3.感抗的计算

r=2πfc

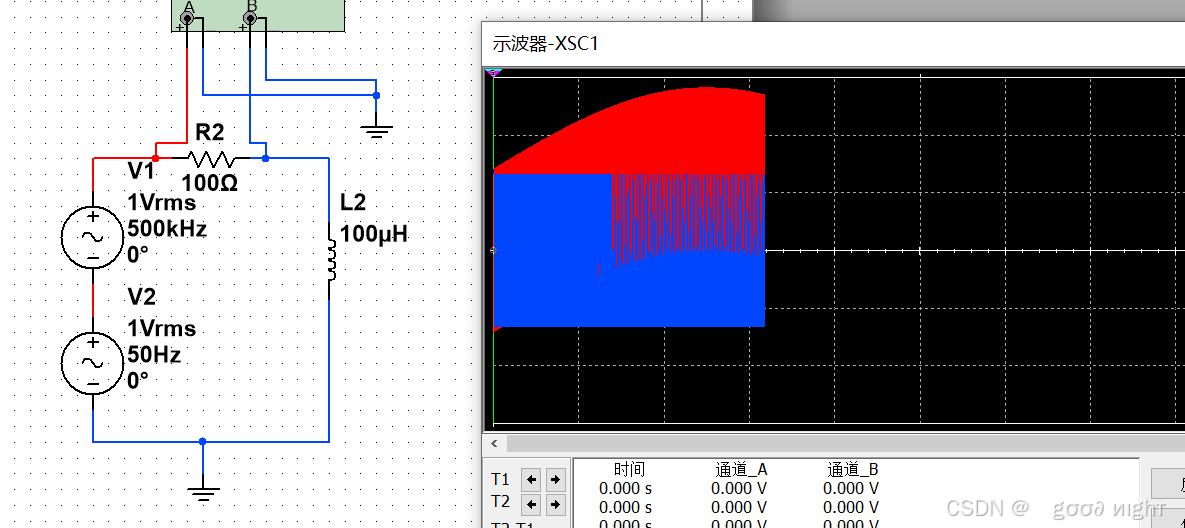

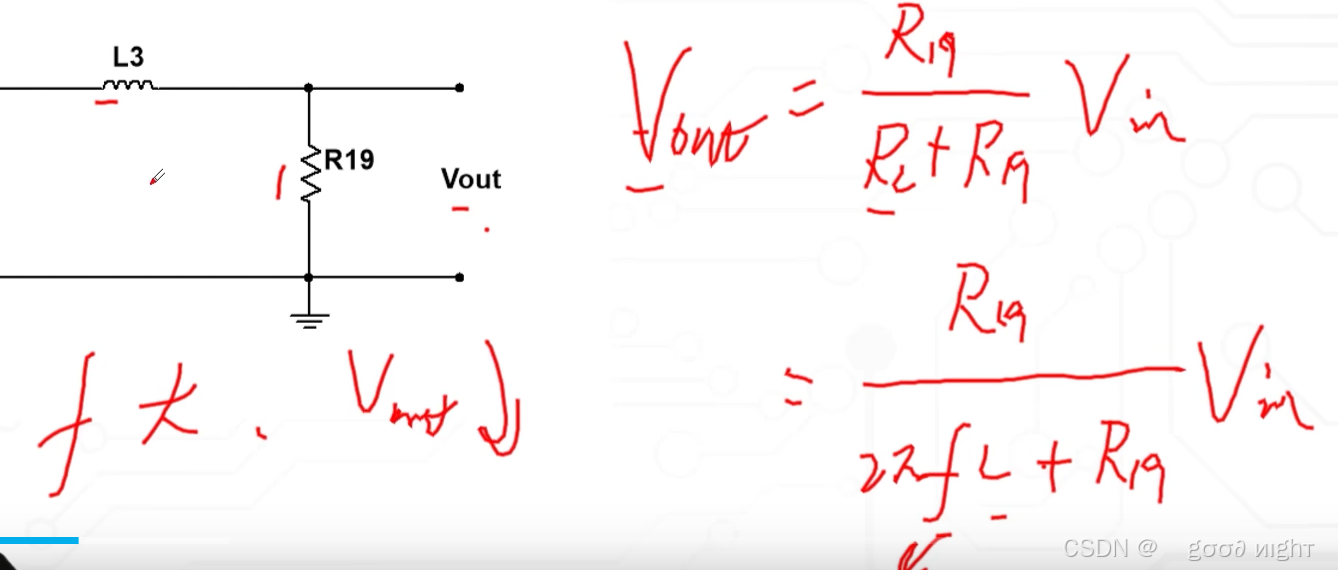

4.电感的LR低通滤波器

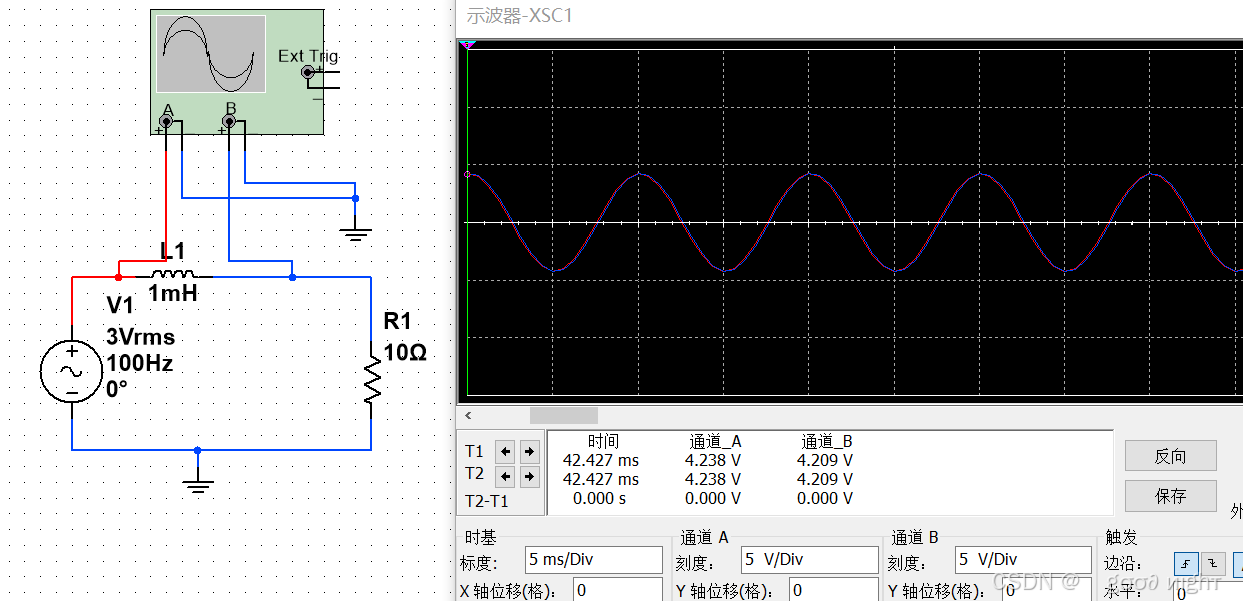

当信号的频率低于回路的截止频率就可以正常输出

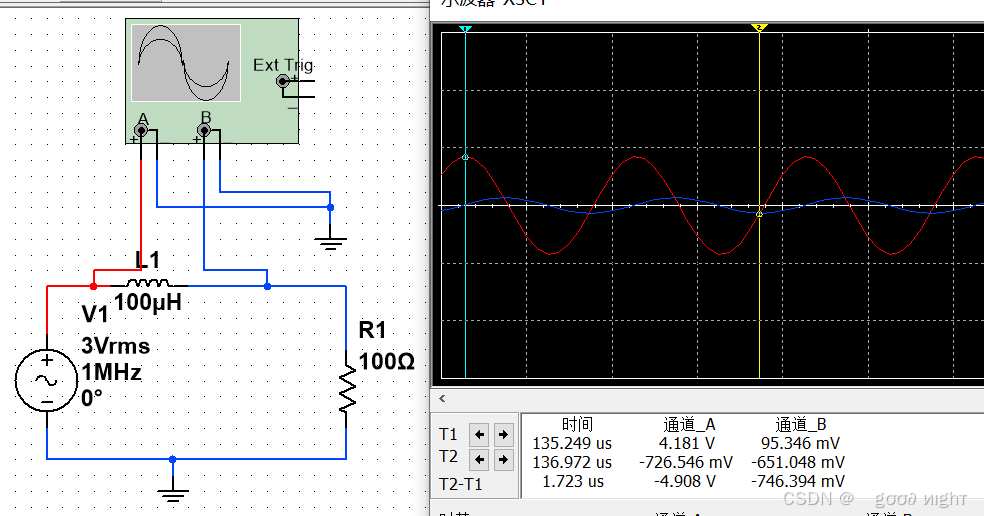

高频信号衰减

原理可以在物理公式上分析，当频率变高RL也会变大，则VOUT变小，所以输出VR是低通

但是本质还是电感流过的电流不会突变

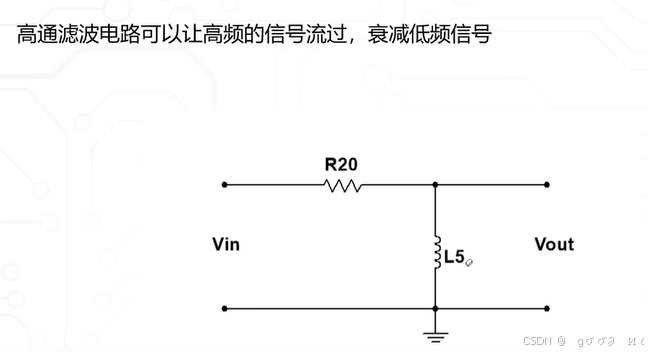

5.电感的RL高通滤波器

vin=vr+vL

既然输出VR是低通，那么输出VL就是高通

但是RL高通滤波电路因为L接地，所以不可以用于滤有电压偏移的信号（0-2v这种非以0为对称的），不然会把偏执也滤掉

如果有电压偏移建议考虑CR高通滤波器。
