单片机状态指示的LED电路

✧˖‹gσσ∂ иιghт›✧

于 2024-11-21 09:46:48 发布

阅读量762

点赞数 5

文章标签：单片机嵌入式硬件

本文链接：https://blog.youkuaiyun.com/qq_71158060/article/details/143932775

版权

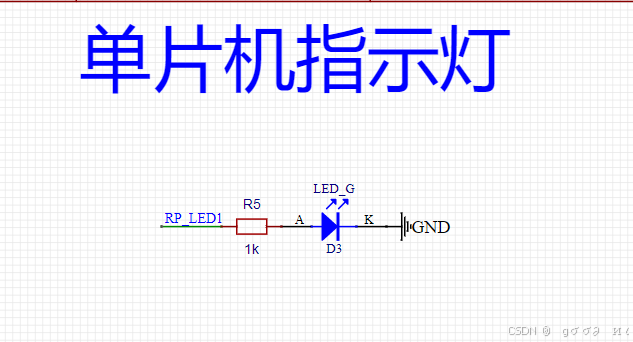

标题：图的顶部用中文标注了“单片机指示灯”，表明这是一个用于单片机状态指示的LED电路。
电阻 R5：是一个1k欧姆的固定电阻，用于限制流过LED的电流，防止LED因电流过大而损坏。
LED：是发光二极管，用于指示单片机的状态。LED的阳极（A）连接到电阻R5的一端，阴极（K）连接到地（GND）。
可调电阻 RP_LED1：单片机的一个输出引脚（RP_LED1）
LED_G：这个标记可能表示LED的颜色为绿色，或者是一个特定型号的LED。
连接：
- LED的阳极（A）连接到电阻R5的一端。
- 电阻R5的另一端连接到单片机的一个输出引脚（RP_LED1），这个引脚控制LED的亮灭。
- LED的阴极（K）连接到地（GND）。
工作原理：（引脚RP_LED1输出高电平时亮，低电平不亮）
- 当单片机的输出引脚RP_LED1输出高电平时，电流从RP_LED1流出，通过电阻R5，然后流过LED_D3，最后流向地（GND）。
- 电阻R5限制了流过LED的电流，确保LED在安全的工作范围内发光。
- 当RP_LED1输出低电平时，LED_D3不会发光。
用途：这个电路用于单片机系统的运行状态指示，告知用户单片机的工作状态。
设计注意事项：
- 确保LED的正负极正确连接，否则LED不会发光。
- 电阻R5的阻值应根据LED的额定电流和电压降来选择，以确保LED在额定范围内工作。
