EXTI外部中断

          只有当使用事件控制寄存器、复用重映射和调试寄存器以及外部中断寄存器的时候，才需要提前开启AFIO的时钟！ 并不是使用到引脚复用功能就必须开启AFIO时钟。

第一步

         配置RCC,将涉及到的外设的时钟都打开 ；（开启AFIO、GPIO时钟） NVIC和EXTI这两个外设时钟始终是打开的因此他们两个不需要开启时钟

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

第二步

        配置GPIO， 将端口设置成输入模式；（因为是通过外接对射式红外传感器中断次数传输到32）

GPIO_InitTypeDef  GPIO_InitStructure;

GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IN_FLOATING;
        GPIO_InitStructure.GPIO_Pin=GPIO_Pin_10;
        GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
        GPIO_Init(GPIOB,&GPIO_InitStructure);

第三步

        配置AFIO，选择用的这一路GPIO连接到后面的EXTI；（设置gpio线路要中断的引脚配置）

		GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource10);


第四步

        配置EXTI的选择边沿触发模式（上升沿、下降沿、双边沿）和选择触发响应模式（中断响应、事件响应）；

	//外部中断配置exti
EXTI_InitTypeDef EXTI_InitStructure;
EXTI_InitStructure.EXTI_Line=EXTI_Line10;
EXTI_InitStructure.EXTI_LineCmd=ENABLE;
EXTI_InitStructure.EXTI_Mode=EXTI_Mode_Interrupt;
EXTI_InitStructure.EXTI_Trigger=EXTI_Trigger_Falling;
EXTI_Init(&EXTI_InitStructure);


第五步

        配置NVIC，给中断选择一个合适的优先级；

最后就能通过NVIC外部中断信号进入CPU，CPU接收中断信号，从中断函数里面执行中断程序

NVIC_InitTypeDef NVIC_InitStruct;
//选择分组2完成，这个分组方式整个芯片只能用一种		NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);		NVIC_InitStruct.NVIC_IRQChannel=EXTI15_10_IRQn;
NVIC_InitStruct.NVIC_IRQChannelCmd=ENABLE;
//指定抢占优先级
NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority=1;
NVIC_InitStruct.NVIC_IRQChannelSubPriority=1;
NVIC_Init(&NVIC_InitStruct);

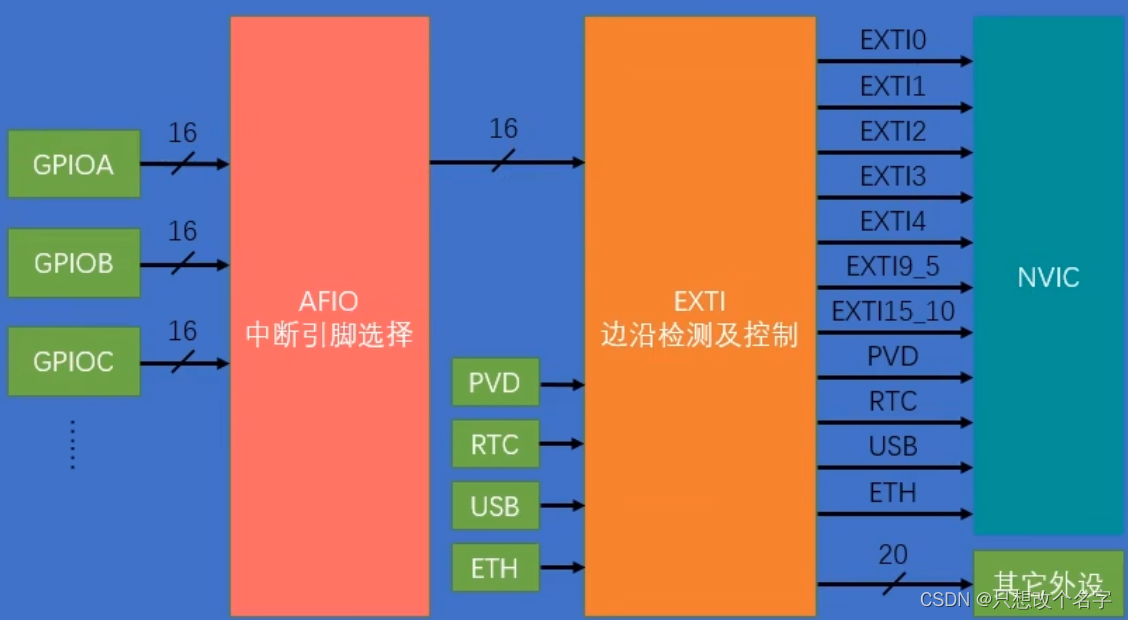

需要注意的是 NVIC支持多达20个软件的中断/事件请求

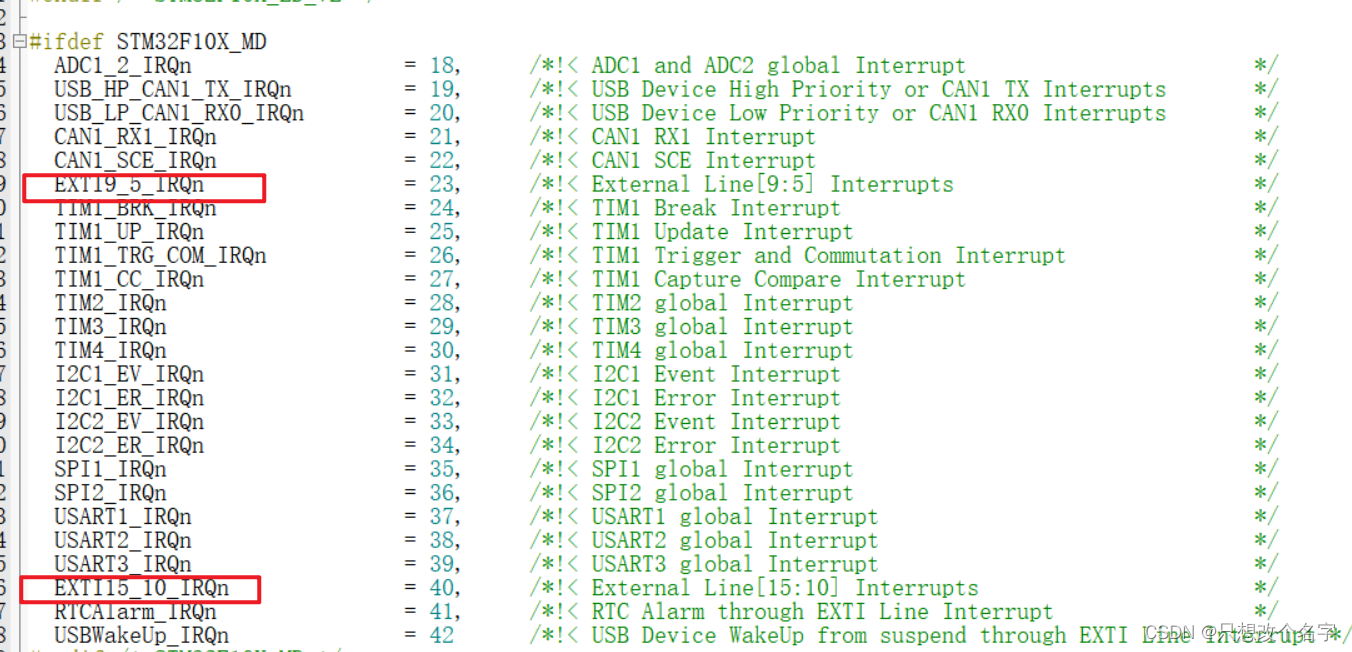

但是 exti9_5 exti15_10是共用同一个通道



后面根据选择通道设置一个中断函数（中断函数不需要在.H文件中声明）

//中断函数一般都是无参无返回

void EXTI15_10_IRQHandler(void)
        {
            //先进行一个中断标志位的判断
            if(EXTI_GetITStatus(EXTI_Line10)==SET)
                {    CountSenor_Num++;
                    EXTI_ClearITPendingBit(EXTI_Line10);
                }


        }
