本文详细指导如何安装CH340驱动以实现开发板与电脑串口通信，包括使用MobaXterm作为串口调试工具，以及搭建基于Poky的Cortex-A7HF交叉编译环境，编译出厂源码和简单C文件的过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1 安装 CH340 驱动

开发板的串口与电脑通信，需要安装CH340驱动；

开发板光盘A-基础资料->3、软件->CH340 驱动(USB 串口驱动)_XP_WIN7 共用找到 SETUP.EXE 双击进行安装。

2 使用串口调试终端软件

可以使用串口的终端软件有很多比如 Xshell，SecureCRT，MobaXterm，甚至 Ubuntu 的终 端都是可以连接开发板上的串口的。

开发板光盘 A-基础资料->3、软件-> MobaXterm_Installer_v12.3.zip 双击解压进行安装

安装在桌面打开 MobaXterm 图标，开发板接上 USB T 字口数据线到 USB_TTL，连接电脑，开发板插上电源

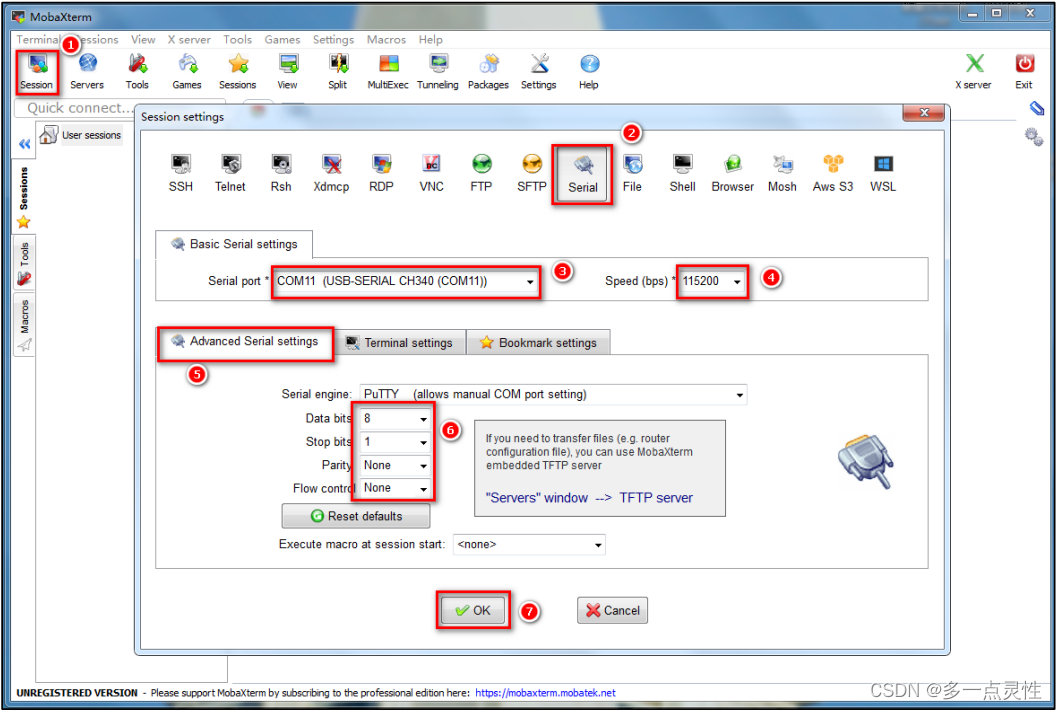

 MobaXterm 按如下配置，点击 Session（会话）->选择 Serial（串口）类型->选择 开发板设备对应的 com 口->选择波特率为 115200（开发板默认波特率为 115200）->高级设置-> 设置流控为 None->点击确认。

3 搭建交叉编译环境

参考“开发板光盘资料 A-基础资料/【正点原子】I.MX6U 用户快速体验 V1.7.3.pdf”文档

3.1 安装 Poky 交叉编译工具链

3.2 编译出厂源码 U-boot

3.3 编译出厂源码内核及模块

3.4 编译出厂 Qt GUI 综合 Demo

4 编译一个简单的 c 文件

1. 如果你在已经使能过环境变量就不用再执行下面这一步了，否则使用 source 执行安装目录下的 environment-setup-cortexa7hf-neon-poky-linux-gnueabi 脚本文件：

source /opt/fsl-imx-x11/4.1.15-2.1.0/environment-setup-cortexa7hf-neon-poky-linux-gnueabi

2. 编译 main.c 文件

$CC main.c -o main
  • $CC ：$是取值符号，取终端的环境变量 CC 的值.
  • main.c ：c 文件
  • -o ：参数-o，后面加编译的目标文件

或：

${CC} -o main main.c
