防火墙综合实验

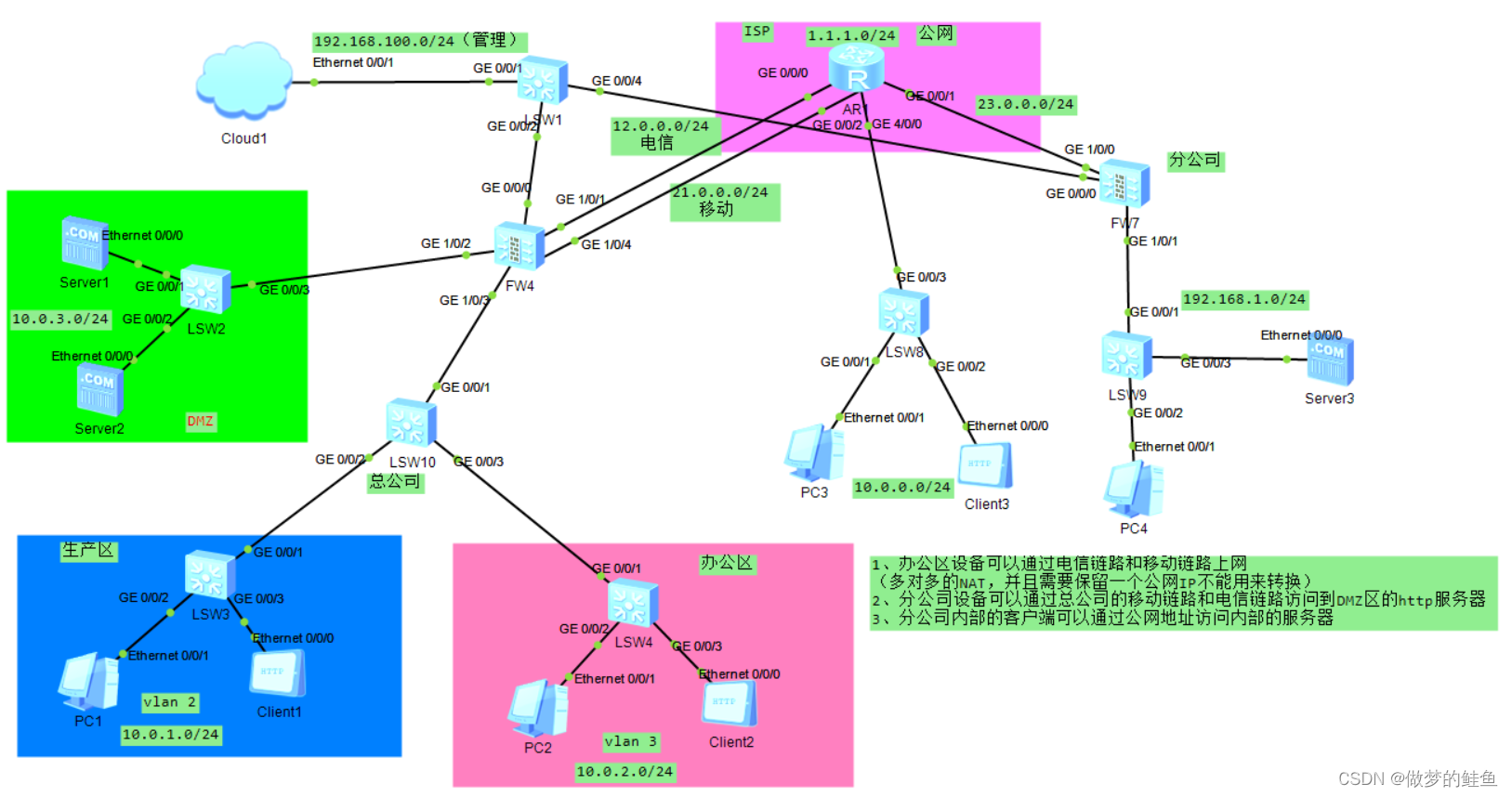

实验拓扑图及实验要求

1、办公区设备可以通过电信链路和移动链路上网（多对多的NAT，并且需要保留一个公网IP不能用来转换）

2、分公司设备可以通过总公司的移动链路和电信链路访问到DMZ区的http服务器

3、分公司内部的客户端可以通过公网地址访问内部的服务器

实验需要注意的点：

使用云朵链接防火墙时要确保连接的时G0/0/0接口（默认管理口）

命令配置

1、在FW4防火墙新建NAT策略，使得办公区的设备通过电信和移动的链路访问ISP

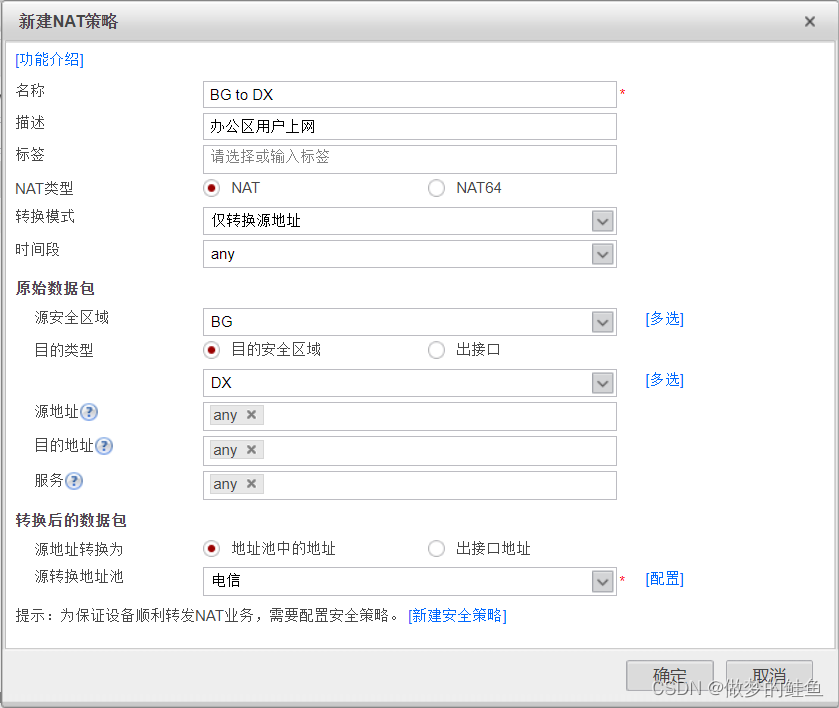

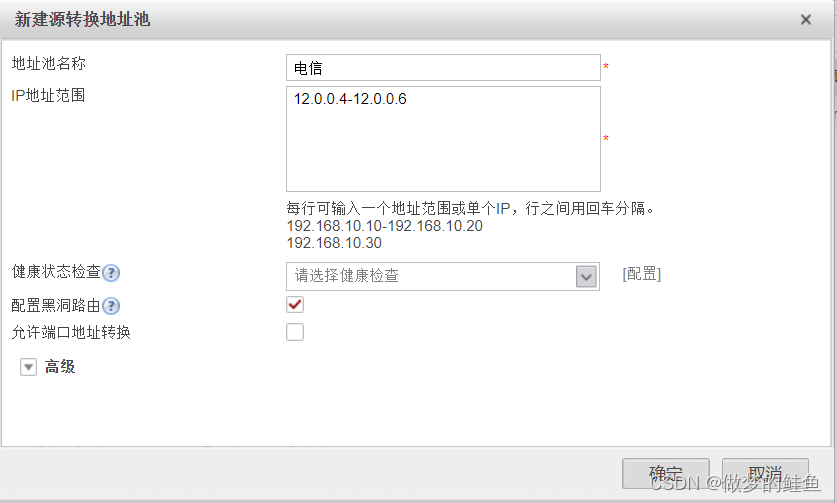

电信的NAT策略，源安全区域是办公区，目标区域是电信，转换后的地址池是电信对应的公网地址。

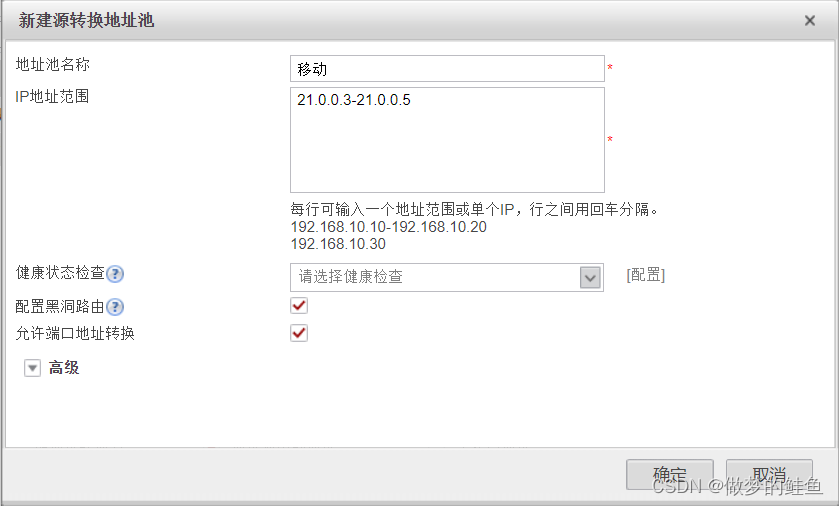

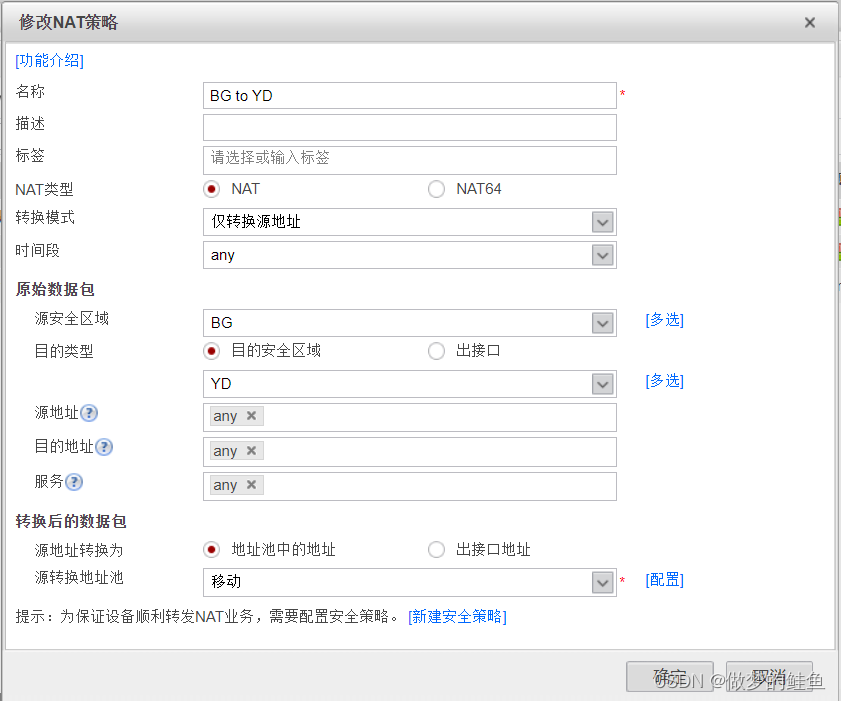

移动的NAT策略，源安全区域是办公区，目的区域是移动

当其中的一条链路不能使用时，它会通过另一条能使用的链路继续工作

2、分公司访问总公司的http服务器

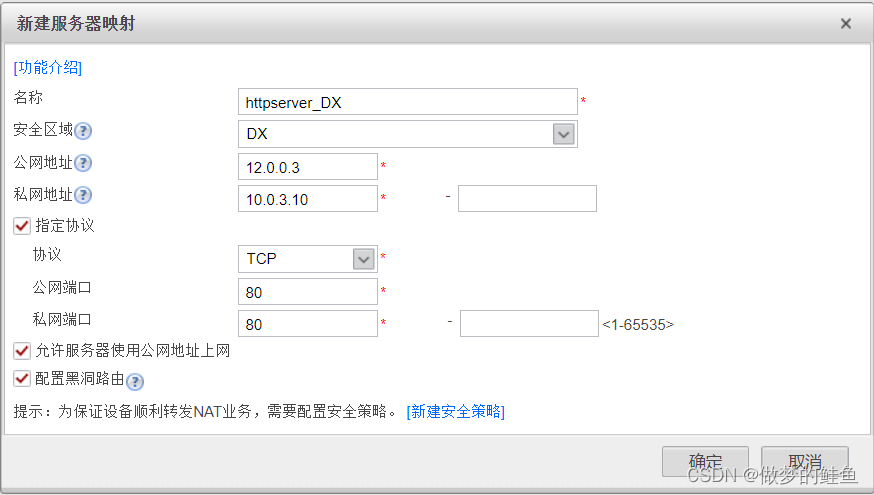

新建服务器映射NAT在FW4防火墙上配置外网能通过电信访问DMZ区域的http服务器

在FW4上配置外网能通过移动 访问DMZ区域的http服务器

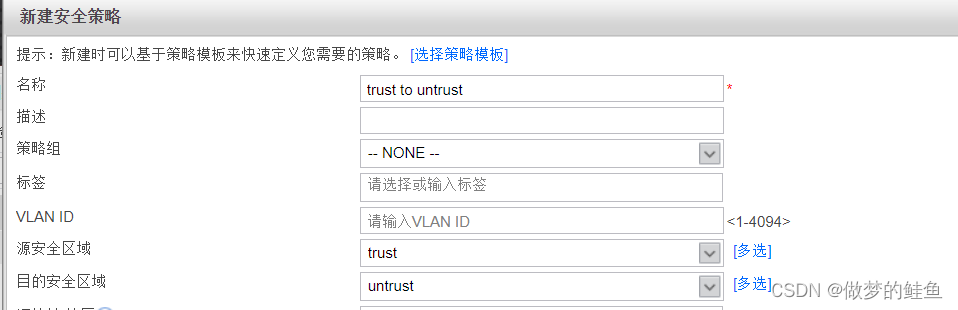

在FW7上配置安全策略，使得分公司可以访问外网

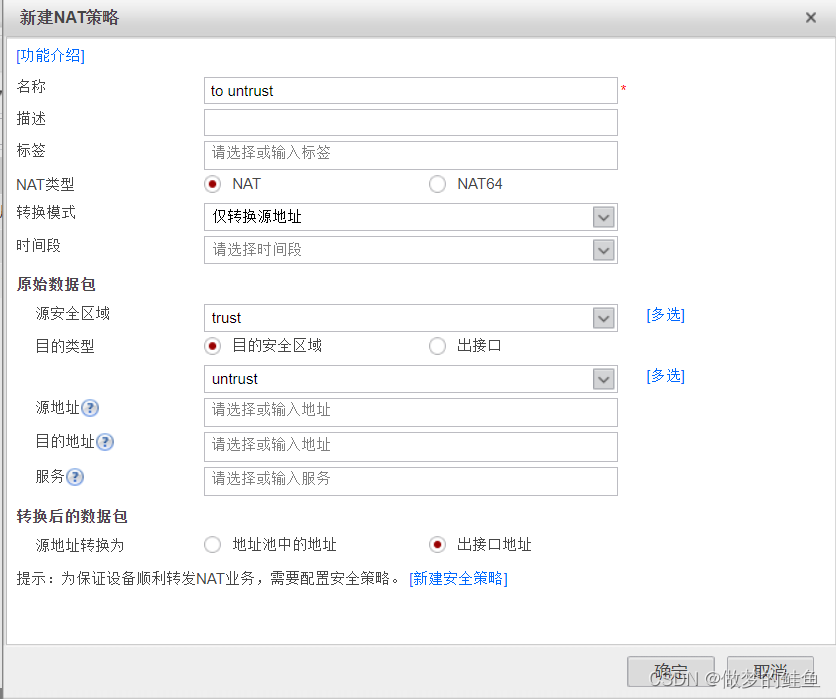

在FW7上创建NAT策略

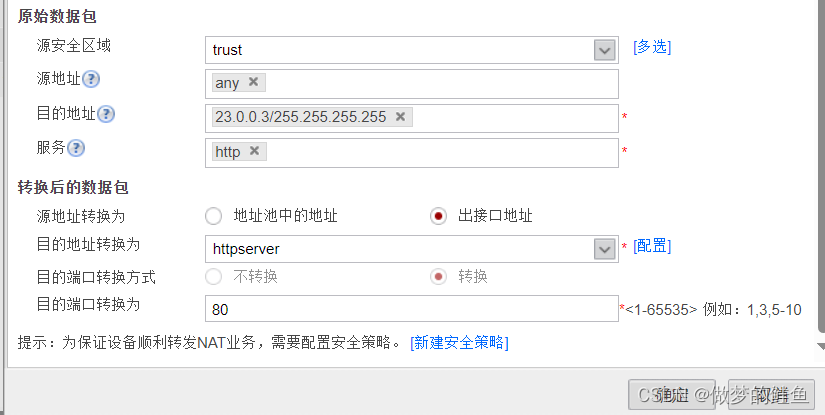

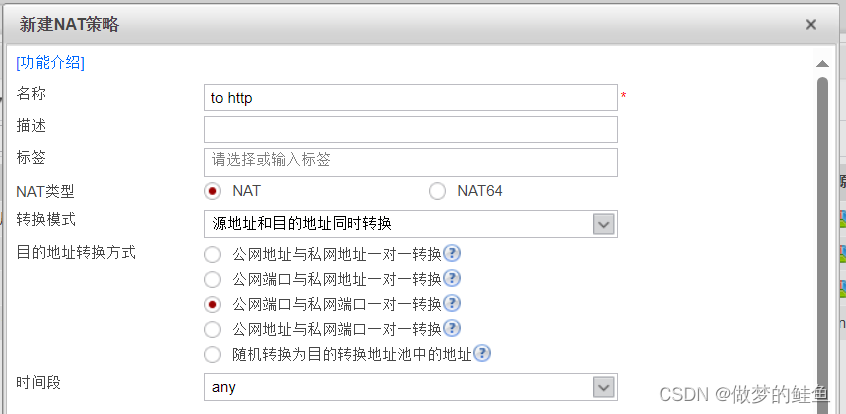

3、分公司通过公网地址访问内网的服务器

使用多对多NAT转换
