前言

项目近期有个全省的降雨等值面展示任务交到我手上，功能实现使用的是基于超图的openlayer表面分析服务，功能实现后自觉全省的数据量较大，对性能有些要求而且要调用超图iserver发布的服务，有些情况下不便实现，联想到三年前实践过的克里金（Kriging）插值，便想着把了解到的实现方法做个总结，于是就有了这篇文章。

主要使用vue3、supermap、openlayer、leaflet、kriging、proj等，对应版本信息如下：

"@supermapgis/iclient-leaflet": "^11.2.1",
"@supermapgis/iclient-ol": "^11.2.0",
"proj4": "^2.12.1",
"proj4leaflet": "^1.0.2",
"vue": "^3.5.4",

克里金地址

二维地图的实现是用的超图发布的openlayer和leaflet，这两者也是目前较为流行的二维地图框架：openlayer地图功能丰富全面；leaflet则较为轻量，上手简单。这里不做过多介绍，本文介绍openlayer和leaflet，如何分别使用超图服务和克里金自行计算来实现等值线、面的展示。

1.openlayer

以下是地图初始化代码，对应天地图的token，可以去超图官网的案例中获取，也可以去天地图官网自行申请。不做过多描述：

  let map = new Map({
    target: "dzmdiv",
    controls: defaultControls({ attribution: false, zoom: true, rotate: true }),
    view: new View({
      center: [117,37],
      zoom: 6,
      minZoom: 2,
      maxZoom: 18,
      projection:"EPSG:4326",
      multiWorld: true
    })
  });

  let tiandituChina_vec = new TileLayer({
    zIndex: 2,
    source: new Tianditu({
      url: "http://t0.tianditu.gov.cn/vec_c/wmts?tk=你的token",
      layerType: 'img',
      projection: "EPSG:4326"

    }),
    visible: true

  });

  map.addLayer(tiandituChina_vec);

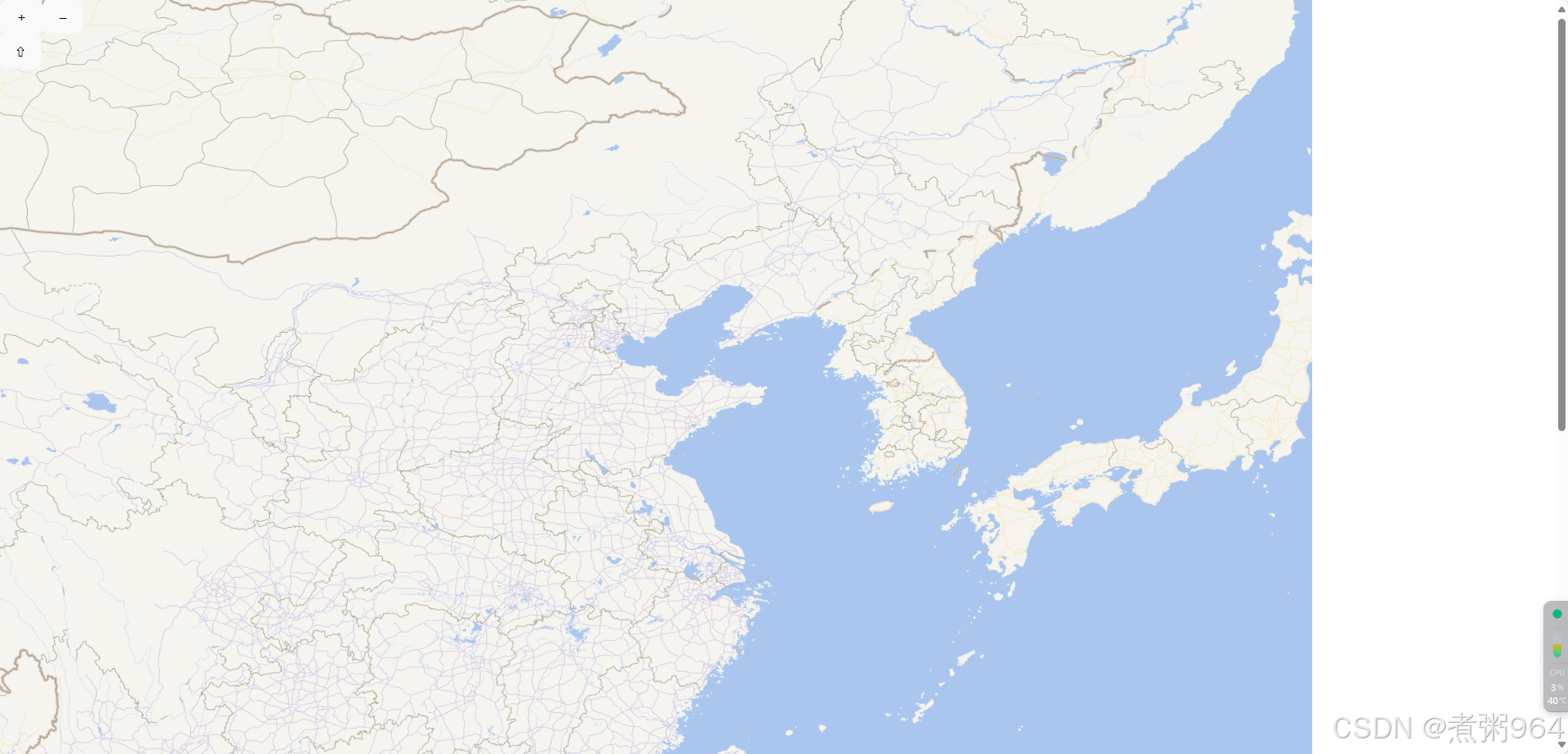

引入对应的ol.css运行之后，得到一份初始的影像地图，具体地图样式可以自行调整css进行设置：

1.1 openlayer+超图iserver

下面进行等值面的处理，图层颜色区间可以根据时间业务需求进行调整修改：

  // 格式 [{
  //          "DRP" : 7.4,
  //          "LGTD" : 119.11,
  //          "LTTD" : 37.43
  //      },
  //  {}]
  let newData = 需要进行等值面分析的数据;
  let points = [];
  let zValues = [];
  let interval= [0, 10, 25, 50, 100, 250];//等值面的区间，这里使用的的降雨值数据

  //设置图层样式，后面用到zvalue
  let layer = new VectorLayer({
    style: function (feature: any) {
      let cl = feature.get('zvalue');
      let clor = 'rgba(255, 255, 255, 0)';
      if (cl == '0') {
        clor = 'rgba(112,128,144, 1)';
      }
      if (cl == '1') {
        clor = '#88F693'
      }
      if (cl == '2') {
        clor = '#00BA47'
      }
      if (cl == '3') {
        clor = '#00B6F9'
      }
      if (cl == '4') {
        clor = '#0007F8'
      }
      if (cl == '5') {
        clor = '#FF00F3'
      }
      if (cl == '6') {
        clor = '#91003A'
      }
      return new Style({
        stroke: new Stroke({
          color: clor,
          width: 1
        }),
        fill: new Fill({
          color: clor,
          // color: "white"
        }),
      })

    },
    opacity: 0.6
  });
  //推荐使用forof newData中[{
  //          "DRP" : 7.4,
  //          "LGTD" : 119.11,
  //          "LTTD" : 37.43
  //      },]
  for (let i = 0; i < newData.length; i++) {
    let obj = newData[i];
    let drp = obj.DRP;
    if (drp == '') {
      drp = 0;
    }
    if (drp != null && obj.LGTD != null && obj.LTTD != null) {
      zValues.push(drp * 1);
      //经纬度转至xy
      let m_center = transform([obj.LGTD, obj.LTTD], 'EPSG:4326', 'EPSG:3857');
      let geometry = new Point(m_center);
      points.push(geometry)
    }
  }


  //设置裁剪面格式如下
  // [[[114.73, 38.02],[114.73, 34.59],[122.64,
