VRRP双备份和MSTP综合实验

VRRP双备份和MSTP综合实验

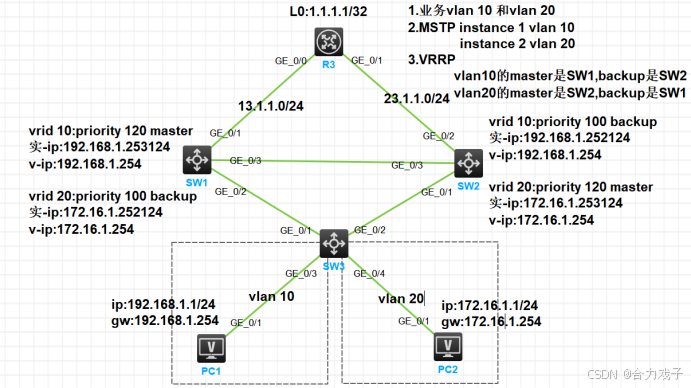

拓扑

实验要求

1、ip地址、设备名配置如图

2、SW1~SW3运行MSTP，按照如图配置MSTP

3、SW1和SW2运行VRRP，按照如图配置VRRP，配置主备根桥

4、VRRP设备监视上行接口，如果故障优先级降低30实现主备切换

5、SW1、SW2、R3运行ospf

实验思路

实验配置

一、配置ip地址、修改设备名

略

注意：交换机和路由器有两种三层连接方式

①交换机修改接口模式为三层路由模式，配置ip地址

②创建一个不冲突的vlan，将与路由器相连的接口加入到vlan中，给vlan配置三层ip地址

二、SW1~SW3创建vlan，之间链路配置为trunk，允许vlan10 20通过

略

三、三台交换机都配置MSTP（以SW1为例）

[SW1]stp region-configuration

[SW1-mst-region]region-name h3c

[SW1-mst-region]instance 1 vlan 10

[SW1-mst-region]instance 2 vlan 20

[SW1-mst-region]active region-configuration

四、将SW1设置为实例1的域根，SW2为备根；将SW2设置为实例2的域根，SW1为备根

[SW1]stp instance 1 root primary

[SW1]stp instance 2 root secondary

[SW2]stp instance 1 root secondary

[SW2]stp instance 2 root primary

配置SW3的两个连接PC的结构为边缘端口，并开启BPDU保护

[SW3]int g1/0/3

[SW3-GigabitEthernet1/0/3]stp edged-port

[SW3-GigabitEthernet1/0/3]int g1/0/4

[SW3-GigabitEthernet1/0/4]stp edged-port

[SW3]stp bpdu-protection

六、SW1配置两个VRRP，master配置跟踪上行接口

Vlan10：

[SW1]track 1 interface g1/0/1

[SW1]int vlan 10

[SW1-Vlan-interface10]vrrp vrid 10 virtual-ip 192.168.1.254

[SW1-Vlan-interface10]vrrp vrid 10 priority 120

[SW1-Vlan-interface10]vrrp vrid 10 track 1 priority reduced 30

Vlan 20：

[SW1]int vlan 20

[SW1-Vlan-interface20]vrrp vrid 20 virtual-ip 172.16.1.254

六、SW2配置两个VRRP，master配置跟踪上行接口

Vlan10：

[SW2-Vlan-interface10]vrrp vrid 10 virtual-ip 182.168.1.254

Vlan20：

[SW2]track 1 interface g1/0/2

[SW2-track-1]int vlan 20

[SW2-Vlan-interface20]vrrp vrid 20 virtual-ip 172.16.1.254

[SW2-Vlan-interface20]vrrp vrid 20 priority 120

[SW2-Vlan-interface20]vrrp vrid 20 track 1 priority reduced 30

七、SW1、SW2、R3配置ospf实现互通

注意：配置了VRRP建议宣告网段，如果是精确宣告务必宣告真实ip地址

SW1：

[SW1]ospf 1 router-id 1.1.1.1

[SW1-ospf-1]a 0

[SW1-ospf-1-area-0.0.0.0]net 13.1.1.1 0.0.0.0

[SW1-ospf-1-area-0.0.0.0]net 192.168.1.253 0.0.0.0

[SW1-ospf-1-area-0.0.0.0]net 172.16.1.252 0.0.0.0

SW2：

[SW2]ospf 1 router-id 2.2.2.2

[SW2-ospf-1-area-0.0.0.0]net 192.168.1.252 0.0.0.0

[SW2-ospf-1-area-0.0.0.0]net 172.16.1.253 0.0.0.0

[SW2-ospf-1-area-0.0.0.0]net 23.1.1.2 0.0.0.0

R3：

[R3]ospf 1 router-id 3.3.3.3

[R3-ospf-1-area-0.0.0.0]net 13.1.1.3 0.0.0.0

[R3-ospf-1-area-0.0.0.0]net 23.1.1.3 0.0.0.0

[R3-ospf-1-area-0.0.0.0]net 1.1.1.1 0.0.0.0
