BGP基础排错实验

BGP基础排错实验

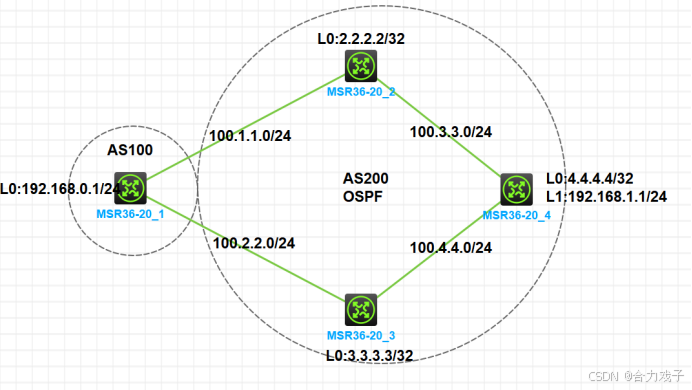

拓扑

实验要求

1、按照图示配置 IP 地址，R1 使用 Loopback0 口模拟业务网段，R2，R3，R4 使用 Loopback0 口地址建立 IBGP 邻居，R4 使用 Loopback1 口模拟业务网段

2、AS 200 运行 OSPF，使内部路由互通

3、所有路由器运行 BGP，R1 分别和 R2/R3 建立 EBGP 邻居，R4 分别和 R2/R3 建立 IBGP 邻居。要求 EBGP 邻居使用直连地址建立，IBGP 邻居使用环回口地址建立

4、R1 和 R4 把业务网段宣告进 BGP，要求业务网段能够互通

5、排除所有网络故障，使环境符合需求，并完成排错报告

故障报告

故障一

a.故障现象：在R1上dis bgp peer ip4发现，R1和R2与R3并没有建立EBGP邻居关系

b.故障分析：在R1的BGP视图下dis th发现R1使用的环回口与R2、R3建立EBGP邻 居关系，与题意不符

c.故障解决：在R1上undo邻居配置，重新使用直连接口建立EBGP邻居

undo指令：

[R1-bgp-default]undo peer 2.2.2.2

[R1-bgp-default]undo peer 3.3.3.3

[R1-bgp-default]address-family ipv4

[R1-bgp-default-ipv4]undo peer 2.2.2.2

[R1-bgp-default-ipv4]undo peer 3.3.3.3

重新配置指令

[R1-bgp-default]peer 100.1.1.2 as-number 200

[R1-bgp-default]peer 100.2.2.3 as-number 200

[R1-bgp-default]address-family ipv4

[R1-bgp-default-ipv4]peer 100.1.1.2 enable

[R1-bgp-default-ipv4]peer 100.2.2.3 enable

故障二

a.故障现象：在R4上dis bgp peer ipv4发现R4和R3邻居关系不是esatblished

b.故障分析：在R4上dis  ip routing-table发现没有3.3.3.3/32的路由，于是在R3的ospf 视图下发现没有宣告3.3.3.3进入ospf，并且R4指定邻居没有选择使用环回口建立邻居， 与题意不符

c.故障解决：在R3的ospf区域0视图下，将3.3.3.3/32宣告进ospf，添加使用环回口 建立邻居的指令

[R3-ospf-1]net 3.3.3.3 0.0.0.0

[R4-bgp-default]peer 2.2.2.2 connect-interface LoopBack 0

[R4-bgp-default]peer 3.3.3.3 connect-interface LoopBack 0

故障三

a.故障现象：在R1的业务网段上无法ping通R4的业务网段

b.故障分析：在R2和R3上发现与R4建立IBGP邻居时，从EBGP学习到的路由通告给 IBGP对等体时的下一跳没有修改

c.故障解决：在R2和R3上添加修改下一跳的指令

[R2-bgp-default-ipv4]peer 4.4.4.4 next-hop-local

[R3-bgp-default-ipv4]peer 4.4.4.4 next-hop-local
