Altium Designer学习——DRC

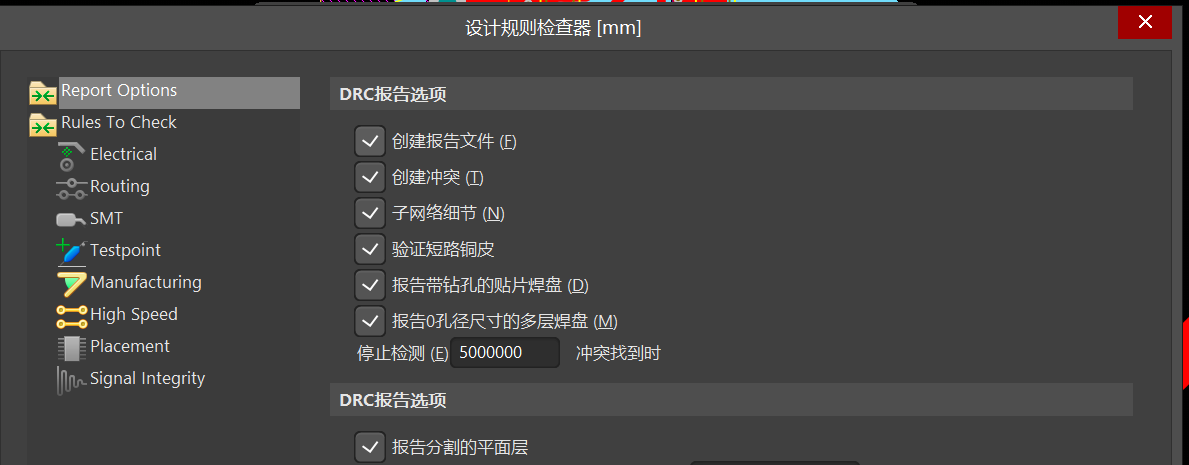

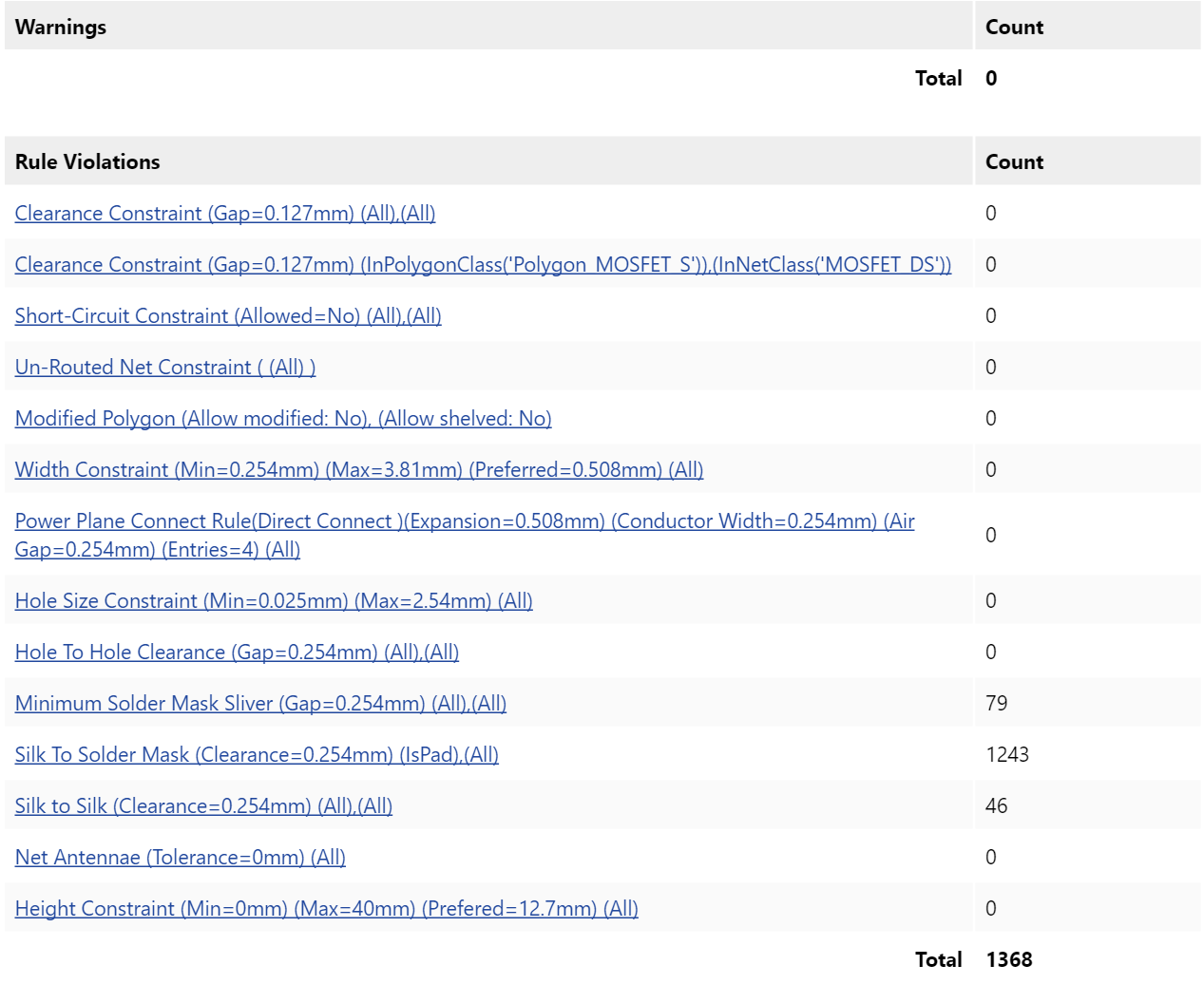

        设计规则检查，就是DRC相当重要！可以检查出没连接的网络、短路的网络等等，但是注意，修改“当....停止”为最大。这里的意思是当检查到这个数量的错误时，就停止检查，如果设置得太小，可能就会因为运行不到检查布线处就停止检查了，这样就检查不出那个网络是否布线完整。建议修改到足够的，耗点点时间而已，默认是500，可以改为500000。因为会有很多丝印的错误，比如如下图，丝印问题都占据了1358个，但是丝印距离问题都不是大问题。

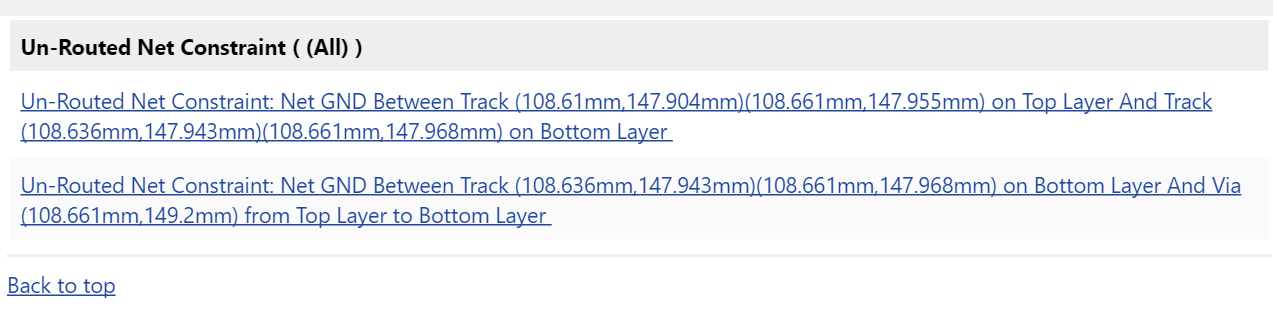

        在DRC之后，可以点击具体的报错信息，就会跳转到PCB的具体位置中，但是！如果你的工程文件路径包含有中文，允许DRC后是不能直接跳转，只能依据提供的坐标信息去找。想解决这个问题，尽量不用中文路径吧。

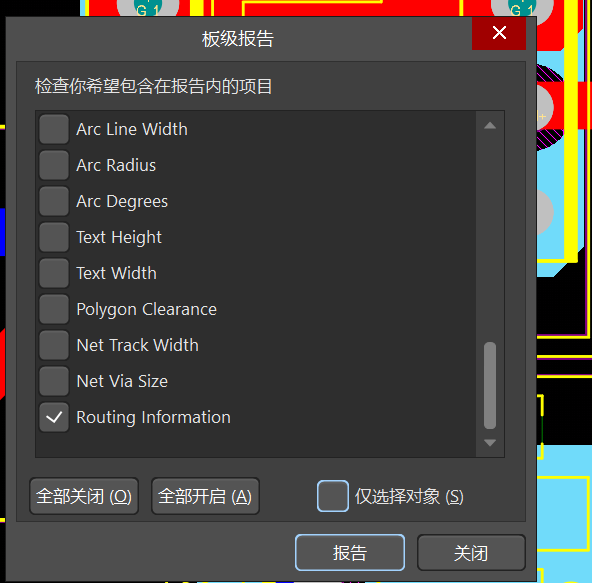

       首先，第一步是检查连线是否完整，所以在DRC之前可以看看板子信息报告，点击报告-板子信息，在板子信息中点击routing information导出，可以看见连线的完整性。

        但是这个功能从AD18之后就隐藏了，可以自己配置，调出板子信息：

板子信息命令配置

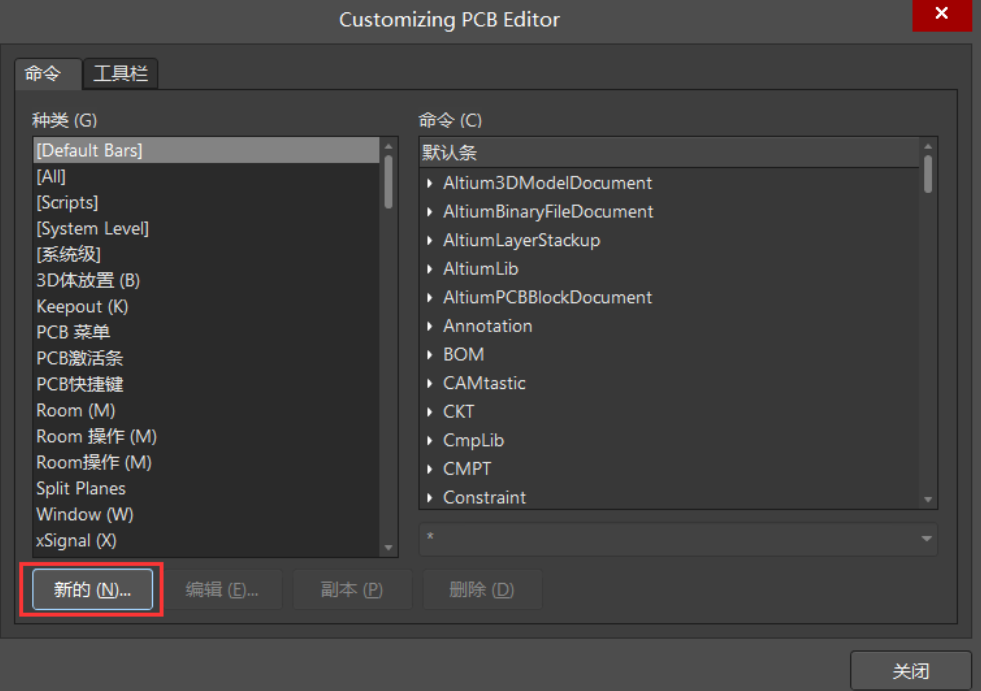

        点击菜单栏->视图->工具栏->自定义后，弹出下面这个对话框，选择左下角“新的”命令：

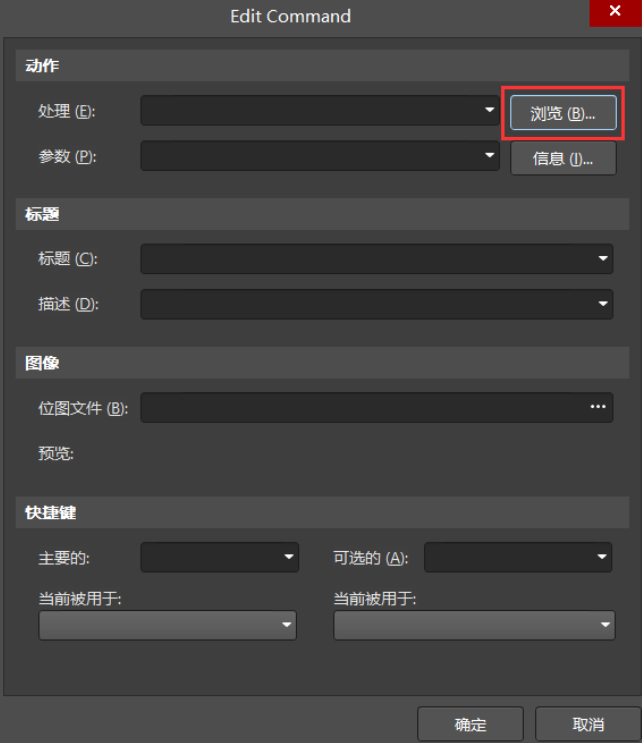

        弹出如下对话框，选择“浏览”命令：

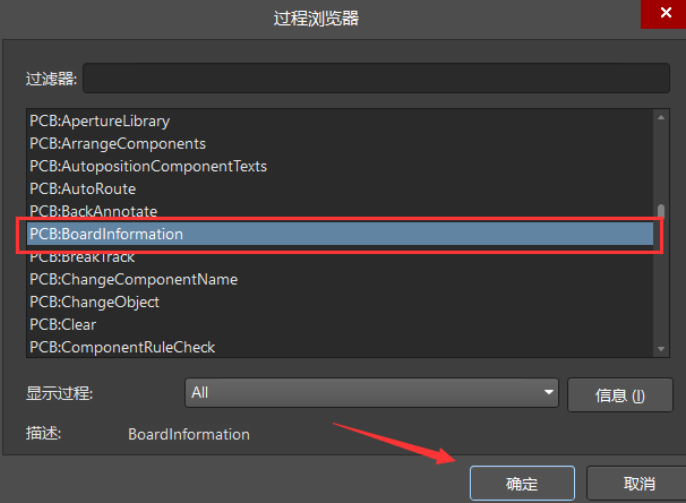

        在弹出的列表中下拉找到“PCB:BoardInformation”选项，点击确定：

        弹出如下对话框，设置好板子信息命令的标题：

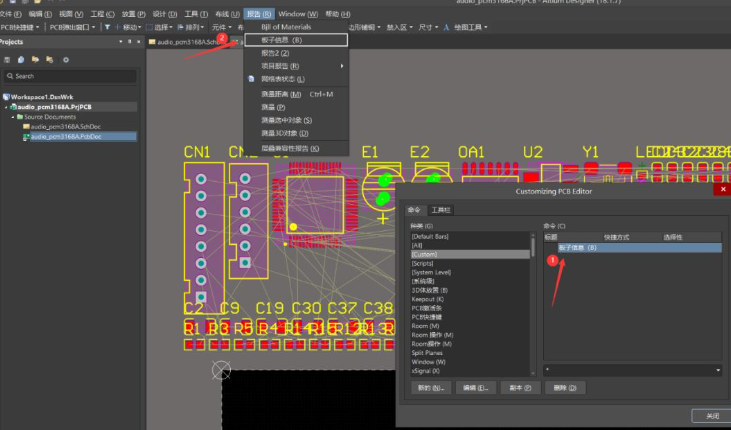

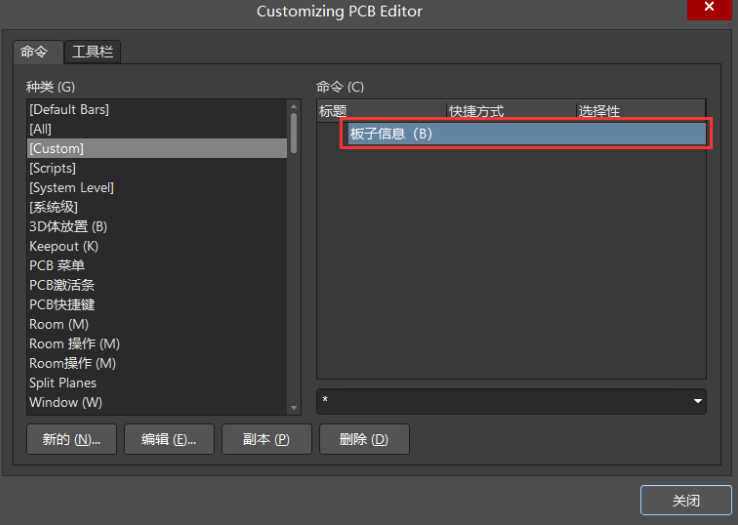

点击确定后会生成板子信息查看命令：

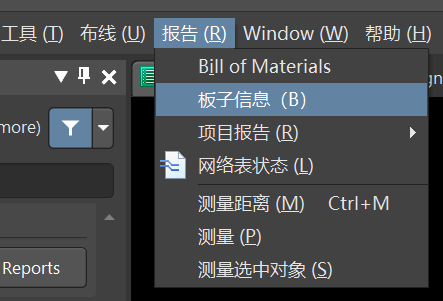

        鼠标左键点住“板子信息（B）”命令不放，直接拖到菜单栏->报告下面即可生成板子信息查看命令：
