OLED模块代码从stm32f103c8t6移植到stm32f407vet6，标准库，软件iic（基于B站江协科技的视频教程笔记）

参考视频链接：（非常感谢江协科技(;´༎ຶД༎ຶ`) ）http://【[模块教程] 第1期 0.96寸OLED显示屏】 https://www.bilibili.com/video/BV1EN41177Pc/?share_source=copy_web&vd_source=e372358ce21d79ad8d5055b6b0370893

代码资源：https://jiangxiekeji.com/download.html

这里以iic的屏幕代码为例。[]~(￣▽￣)~*

可以通过目录直接跳到第七点（最后）看大体修改了什么。

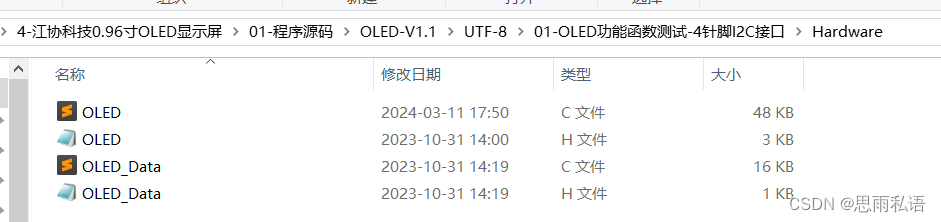

1、打开复制粘贴这四个文件到新建的f407工程中；

2、先将给的例子代码中oled.c中的头文件#include "stm32f1xx.h"改为工程项目设置的单片机型号#include "stm32f4xx.h"；

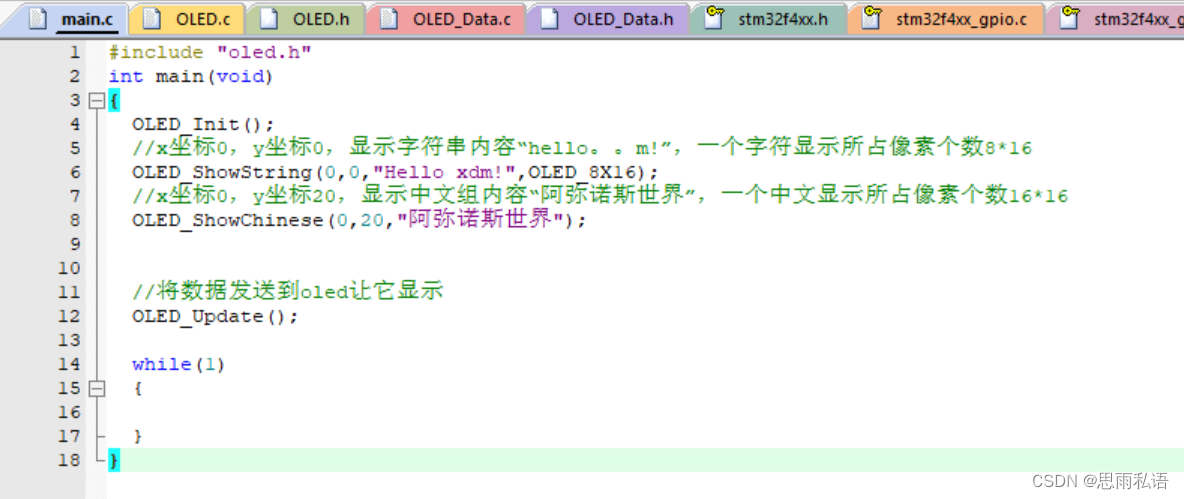

打开你的oled.h文件找到初始化函数后放到main函数中去使用，编译测试。（还不行哦ψ(｀∇´)ψ，只是看看编译问题）

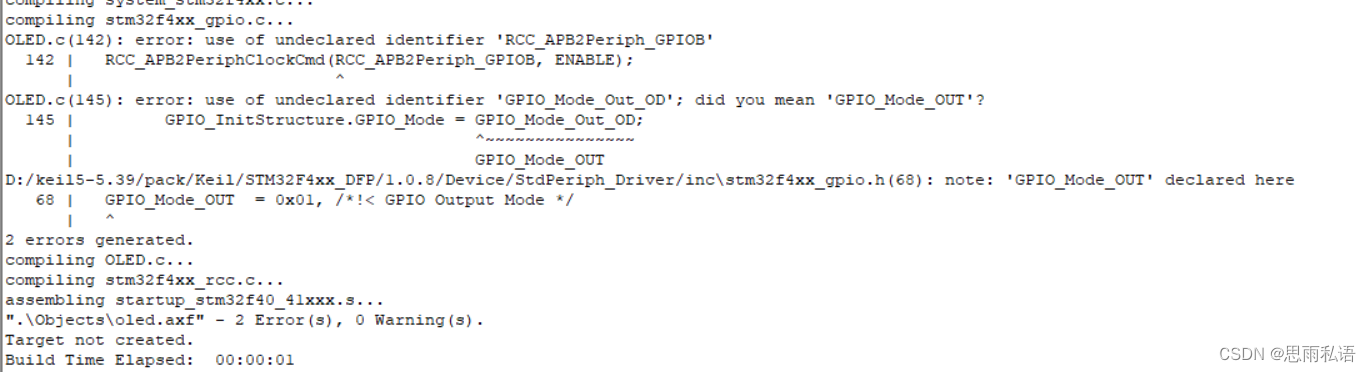

报错如下：

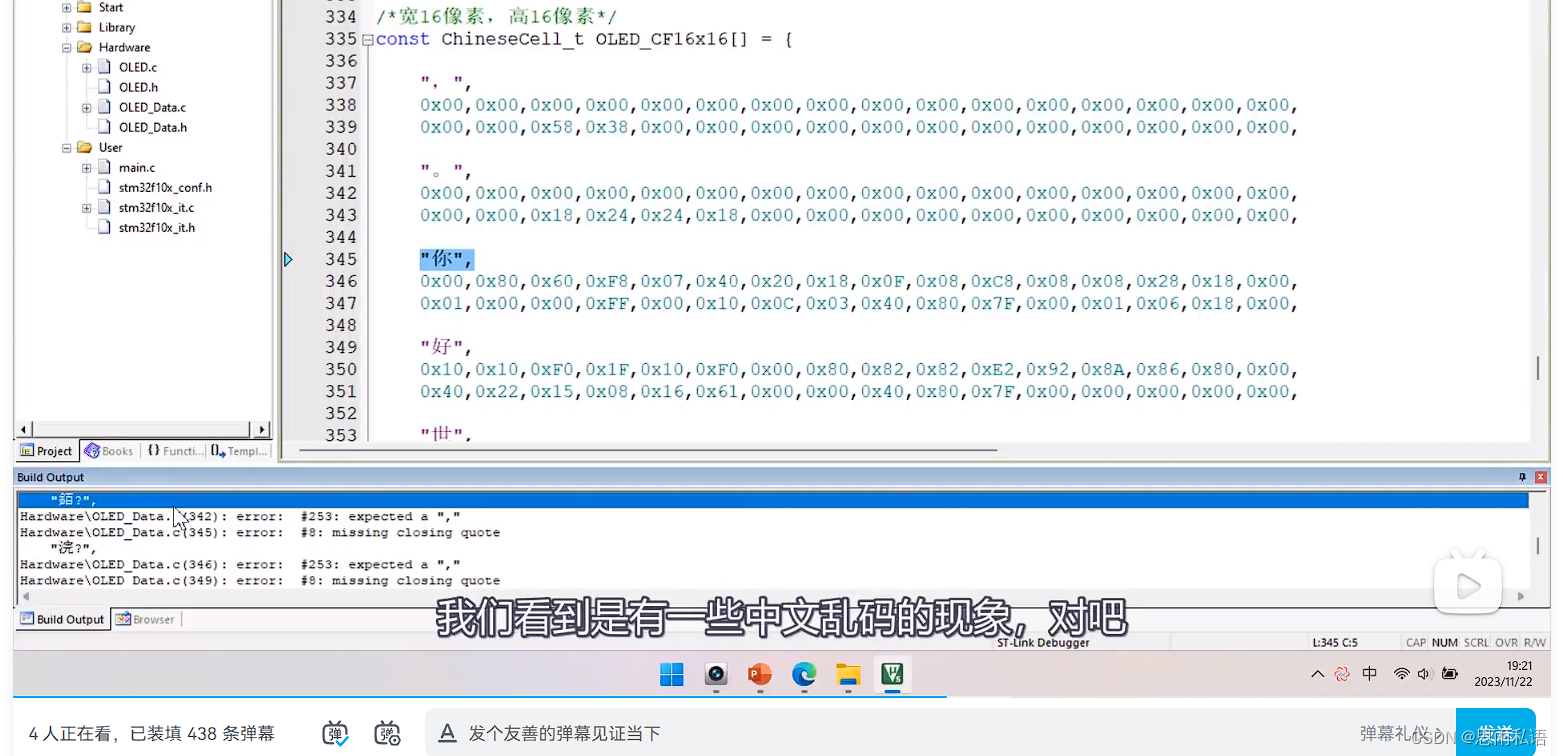

2-1*ps——如果此时还有另外报错的比如出现在oled_data.c文件里的汉字库里（我这里没有，视频有，好像是跟keil的编译器版本有关，我用的是keil的5.39版本的version 6编译，version 5的是从keil5的2.34版本的相关文件弄过来的，这里按照个人情况自己去搜解决【keil5安装教程（5.38）+ 安装Compiler Version 5编译器】-优快云博客）

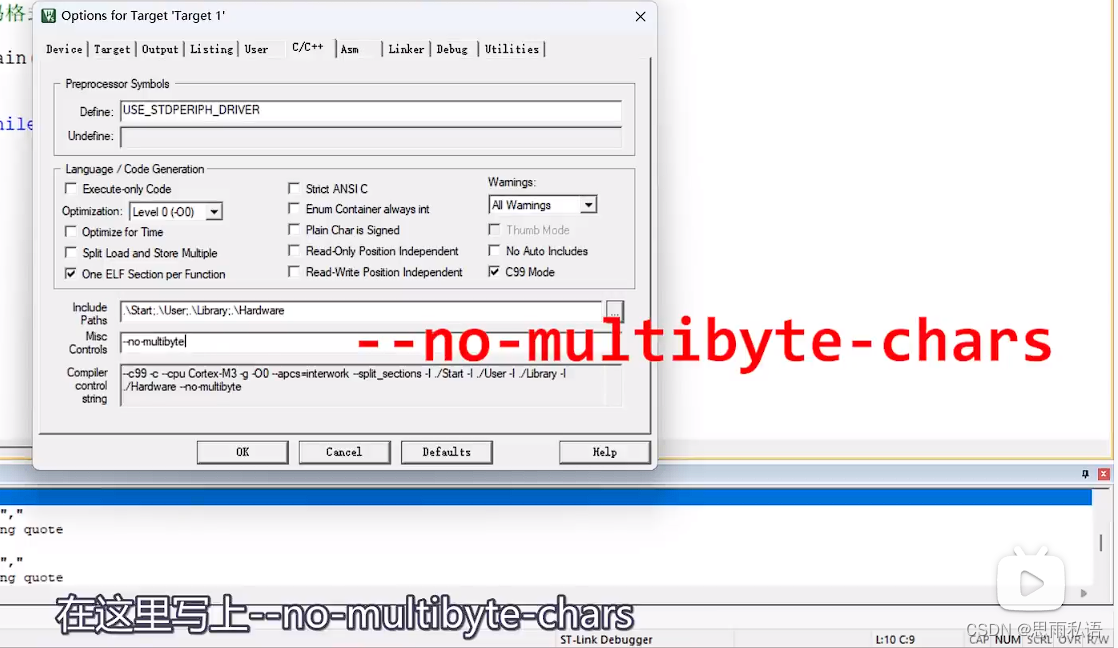

视频中的解决办法：点击魔术棒>>>>>选择c/c++>>>>>在misc controls这里写上--no-multibyte-chars，即可。

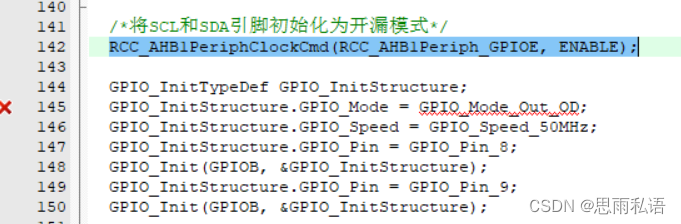

3、点击报错地方跳去修改时钟和引脚（在gpio_init，引脚初始化的地方）

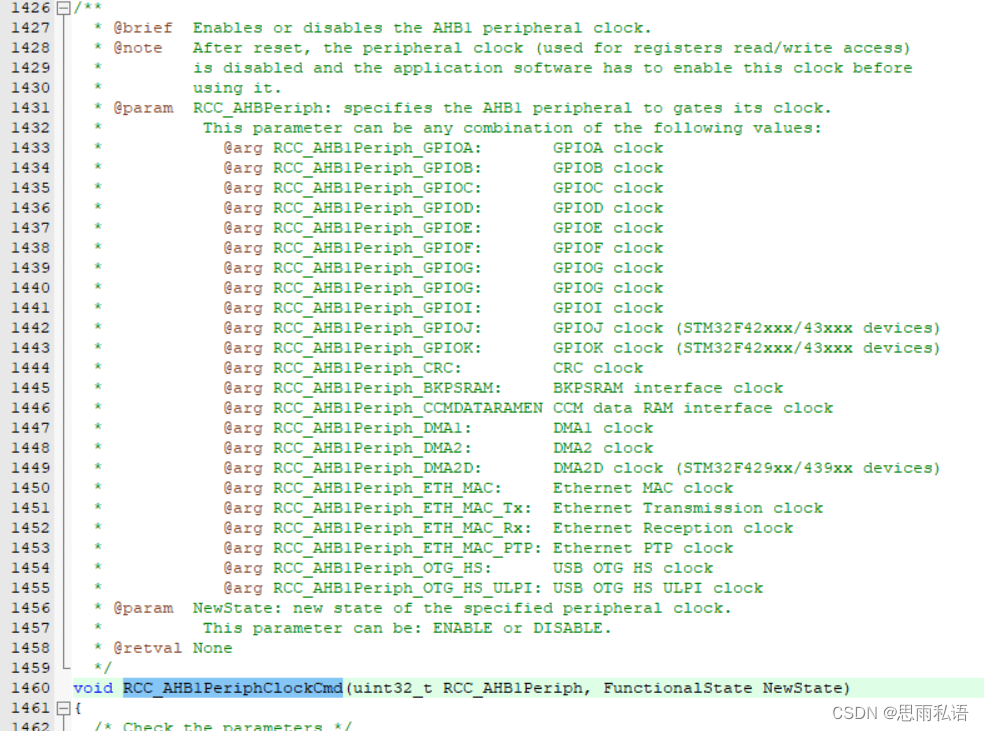

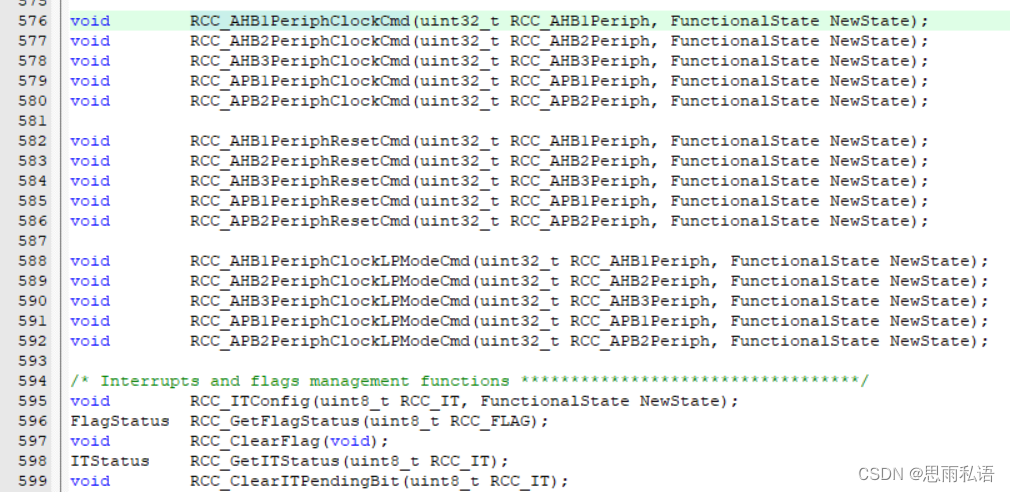

3.1——点击左边标准库自带的rcc时钟.c文件，再打开时钟头文件，拉到底看到有很多引脚时钟初始化函数，选择576行及其下面的是RCC_AHB1PeriphClockCmd的函数（引脚时钟，其它多出来的比如PeriphResetCmd有reset就不是），右击选择跳转。（ps：f103的标准库的APB2时钟配置中有GPIOx，但是f407的APB2的是usart、SPI、ADC这些的配置，不是常规的gpio配置；f407的常规gpio配置在AHB1这里）

3.2——看到参数是下面一长串什么GPIOx clock就是了，选择你oled的SCL和SDA对应的引脚（我自己设置的是SCL对应是PE12，SDA对应是PE13）

到oled.c改：

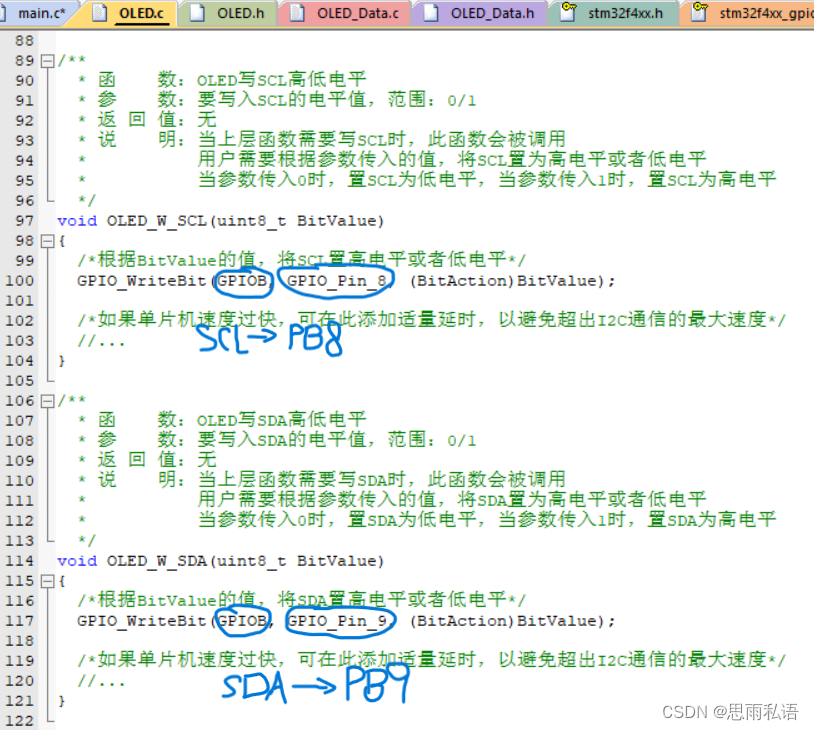

3.3——在OLED.c文件里看到这两个iic的SCL和SDA电平操作函数，改为对应的引脚即可（我自己设置的是SCL对应是PE12，SDA对应是PE13）

void OLED_W_SCL(uint8_t BitValue)
{
	/*根据BitValue的值，将SCL置高电平或者低电平*/
	GPIO_WriteBit(GPIOE, GPIO_Pin_12, (BitAction)BitValue);

	/*如果单片机速度过快，可在此添加适量延时，以避免超出I2C通信的最大速度*/
	//...
}


void OLED_W_SDA(uint8_t BitValue)
{
	/*根据BitValue的值，将SDA置高电平或者低电平*/
	GPIO_WriteBit(GPIOE, GPIO_Pin_13, (BitAction)BitValue);

	/*如果单片机速度过快，可在此添加适量延时，以避免超出I2C通信的最大速度*/
	//...
}

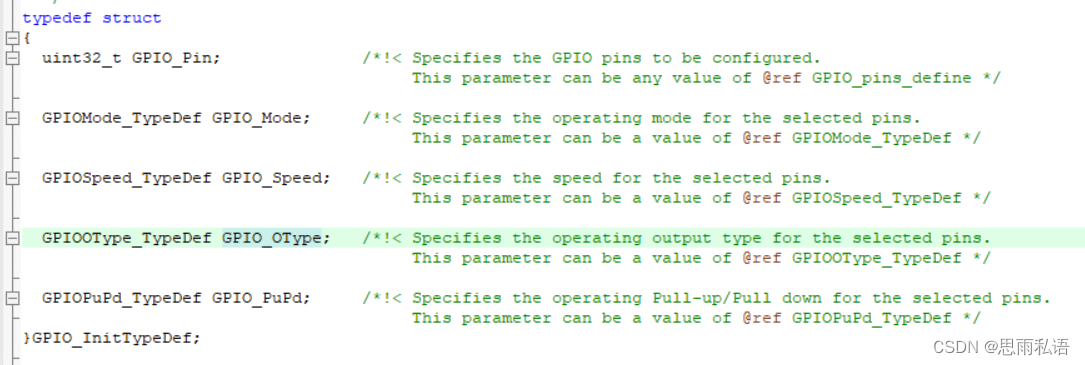

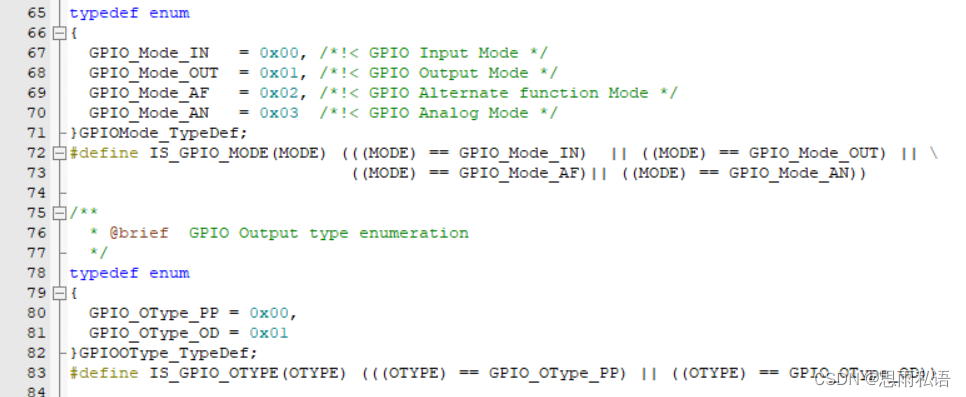

3.4——修改GPIO_Mode，点击这个去到定义的结构体中（我这里的keil5.39版本的有点问题，有错误的不让跳，哪怕你变量名字是有的，可以点击下面的GPIO_Speed去跳，和mode在同一结构体里面）。之后拉上去找到GPIO_OType_OD存在于GPIOOType_TypeDef里面而不在GPIOMode_TypeDef里面，GPIOMode_TypeDef里面只有GPIO_Mode_IN、 GPIO_Mode_OUT、GPIO_Mode_AF 、GPIO_Mode_AN 这四种模式，所以把原来的GPIO_Mode改为GPIO_OType，GPIO_Mode_Out_OD改为GPIO_OType_OD即可。

第一步：（找到错误的地方）

第二步：（跳转）

第三步：（跳转）

第四步：（把错误的改正）

4、在oled_data.h文件里，工程文字格式数字宏定义，我这里是UTF-8，按默认3就行了。如果是gb2312，那就是2。

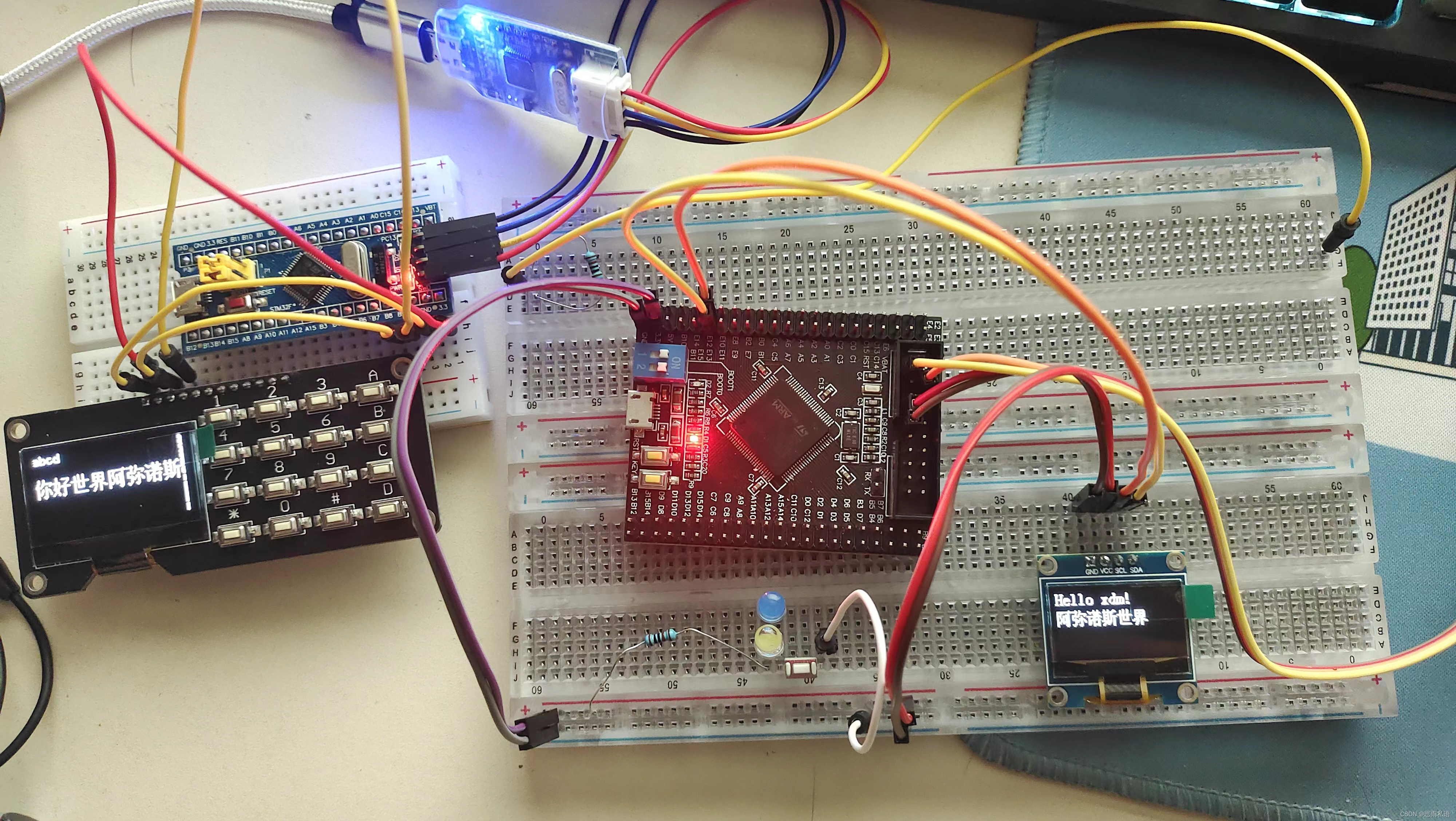

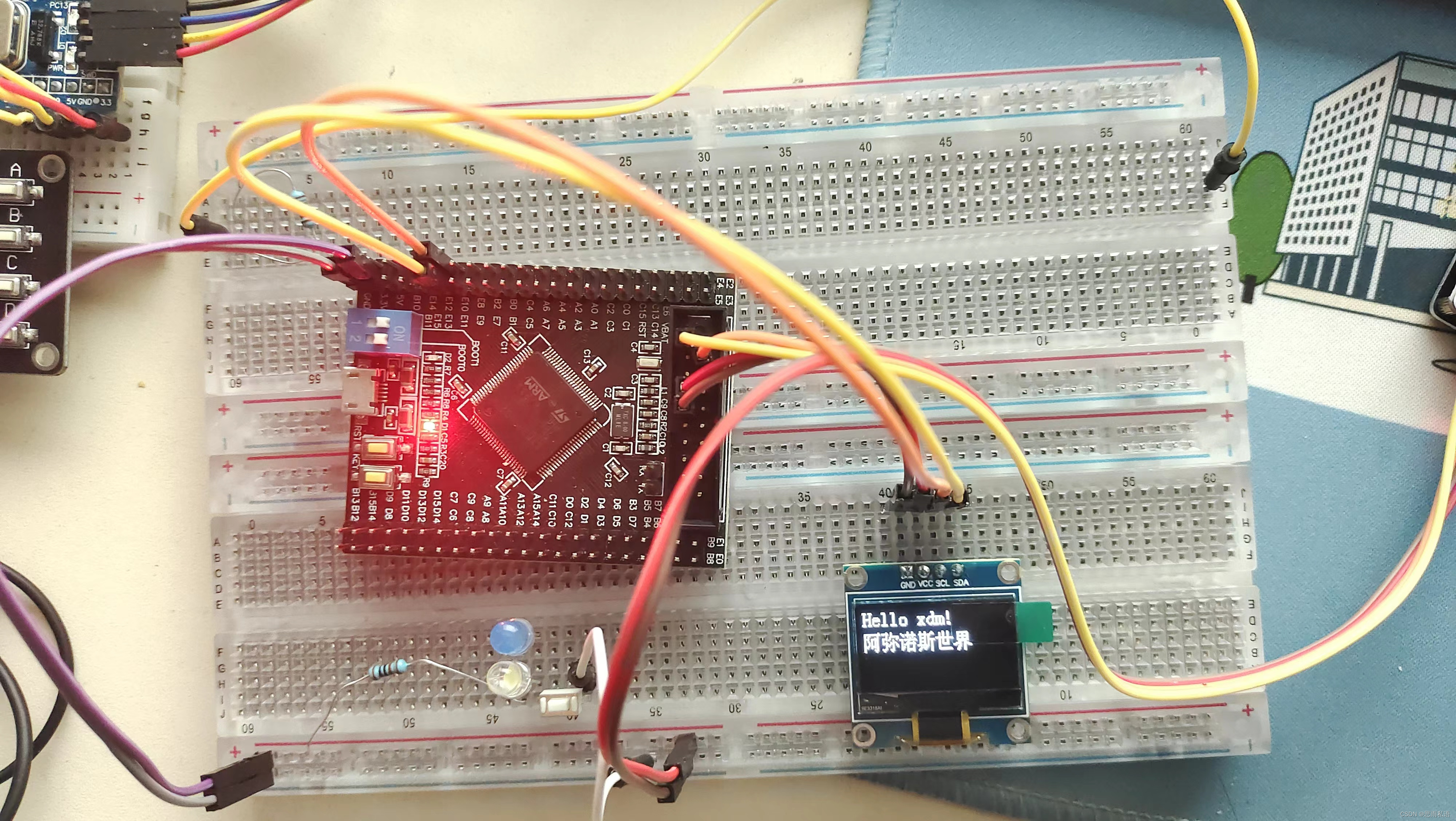

5、再次测试（成功）

6、途中遇到的问题：

6.1、用version6编译的程序烧录到板子上无效果，version5正常。

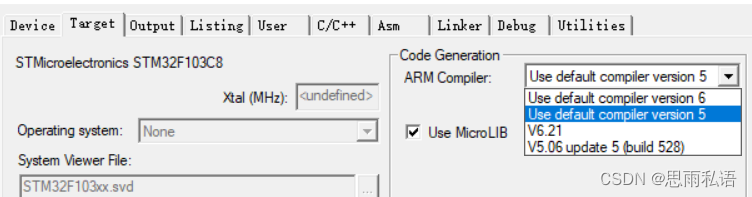

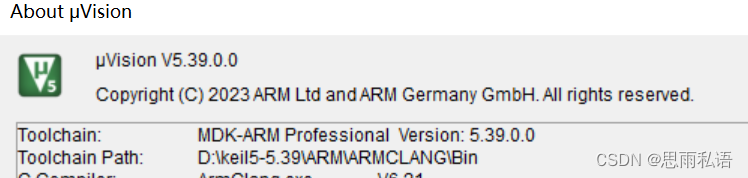

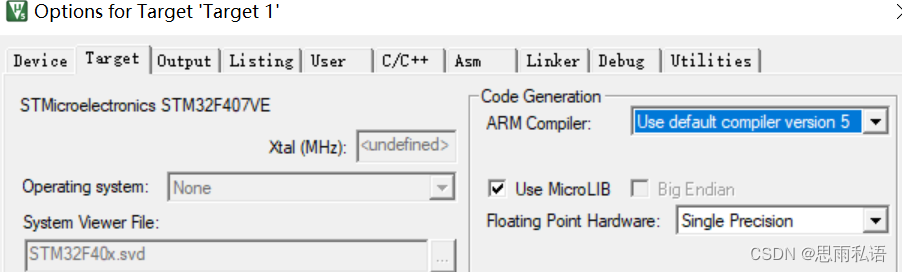

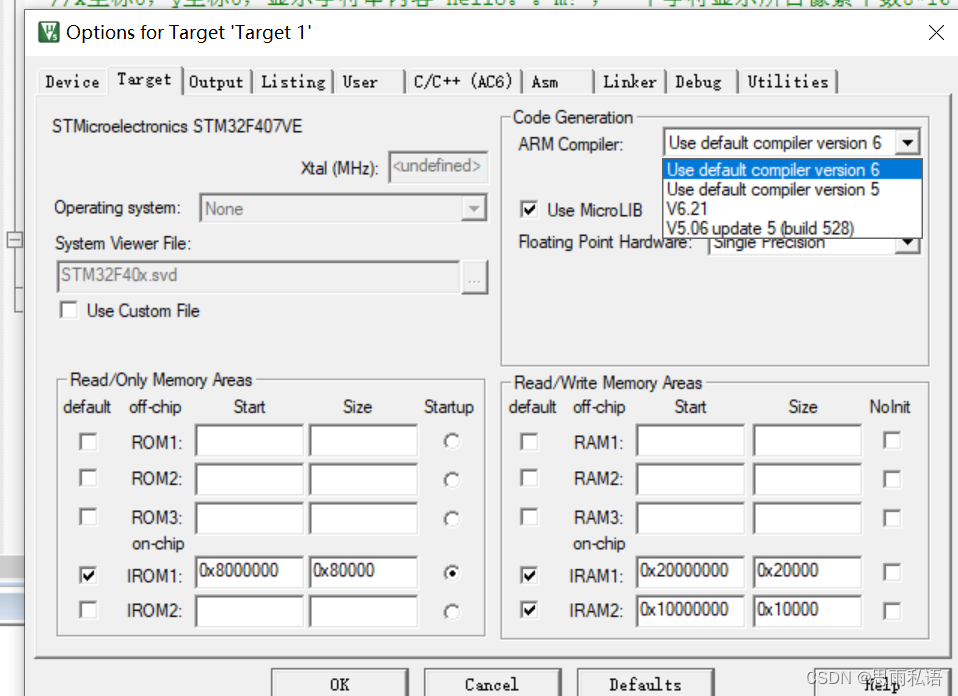

可以看到我的keil5是5.39版本的，但是它这个版本的的ARM Compiler这里默认的只有version6，version5是处于丢失（missing）的状态，刚开始修改完上面代码我用version6编译完后下载是一点反应都没有。后面换回version5（参考前面2-1*那里），设置完--no-multibyte-chars后编译下载就正常显示了。搞不懂这里为什么version6的不行，之前我用version6编译测试关于gpio的点灯都还行的。（下面旁边的Use MicroLIB 也勾上）

(ˉ▽ˉ；)...无语了其实，毕竟version6编译速度是比version5快一点点点点的，搞得这里要换回version5版本了。

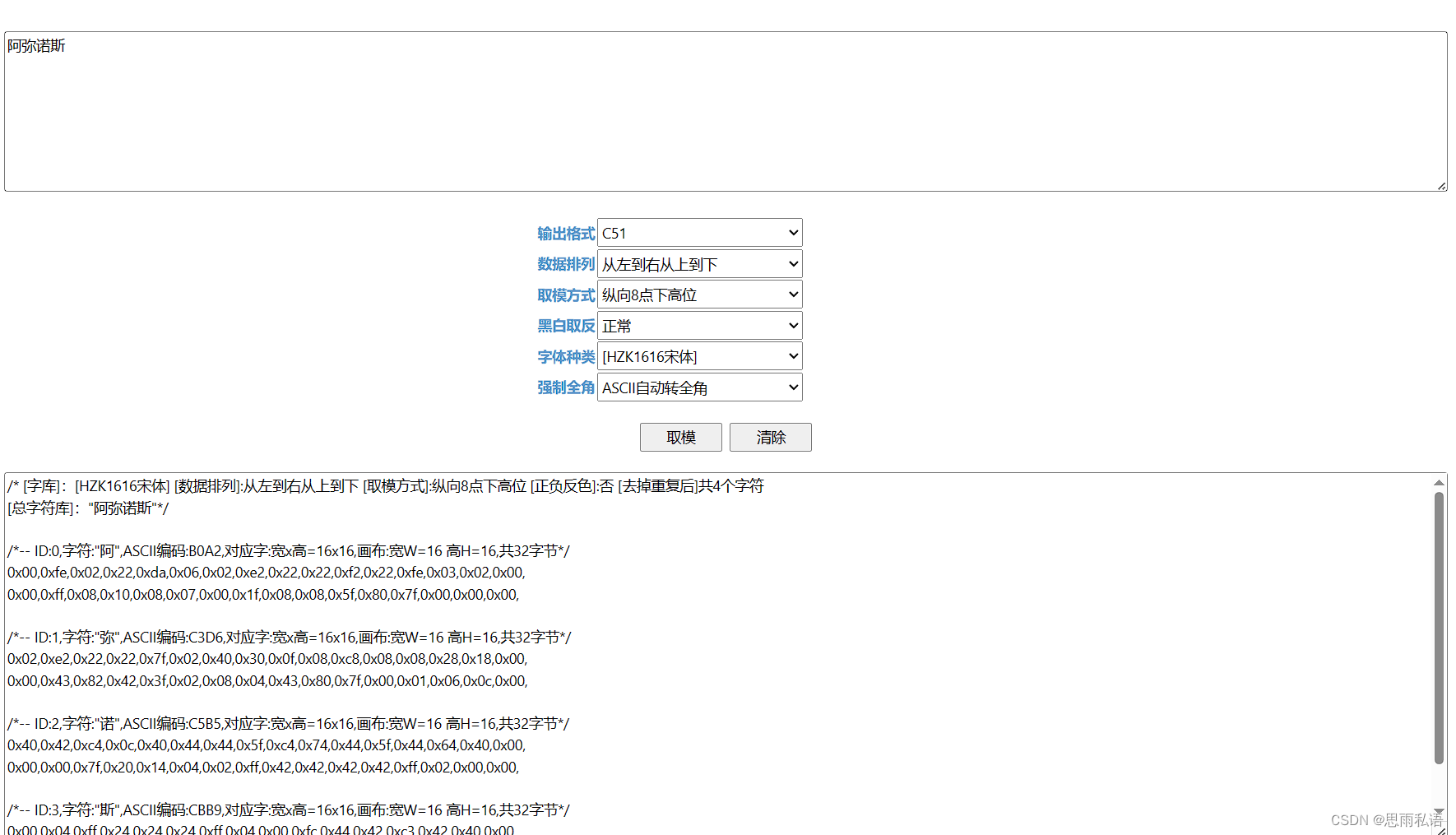

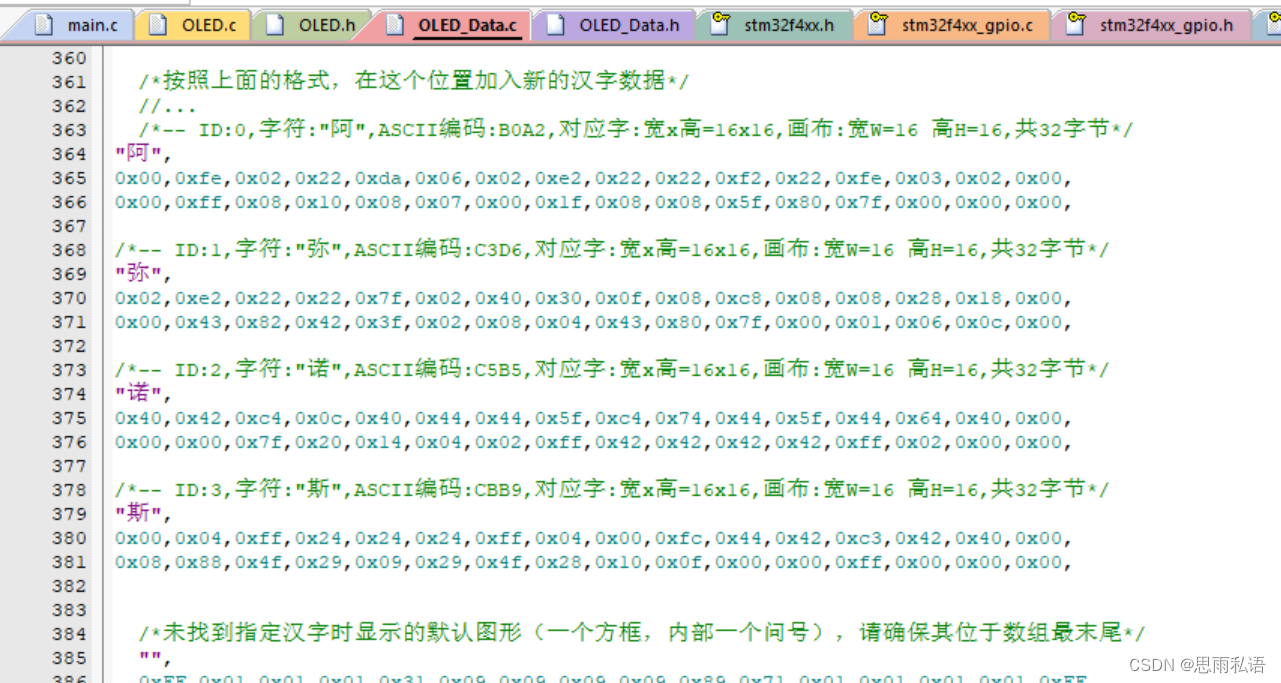

6.2、添加汉字到汉字库，记得用全角（16*16像素），按照相同格式添加到ChineseCell_t OLED_CF16x16[]中去。

7、总结

①修改标准库头文件（要用stm32f407系列的）

②修改oled_data.h文件的字体参数设置

③修改gpio初始化设置使用到的引脚时钟配置函数

④修改初始化函数中gpio的开漏输出的相关信息（根据标准库去改）

⑤修改SCL和SDA置电平高低函数中的引脚
