USB转TTL（ch340）模块使用

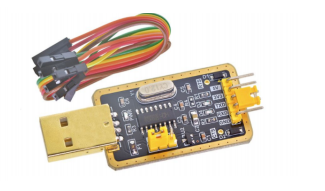

1. 模块简介

USB转TTL串口模块是一个非常实用的工具，可以测试模块的UART串口通信和通过单片机的UART接口给单片机等下载程序.能够在电脑上的串口助手软件非常直观的显示出串口设备返回的数据以及发送相应的控制数据给串口设备.常见的有CP2102、PL2303、FT232、CH340等串口芯片方案的USB转串口模块.本文以CH340串口芯片为例.

2.ch340驱动安装

• 下载驱动程序

下载链接：

链接：https://pan.baidu.com/s/1ZYDR1TxQhNy8EIiztNOrGA?pwd=lc66

• 安装驱动程序

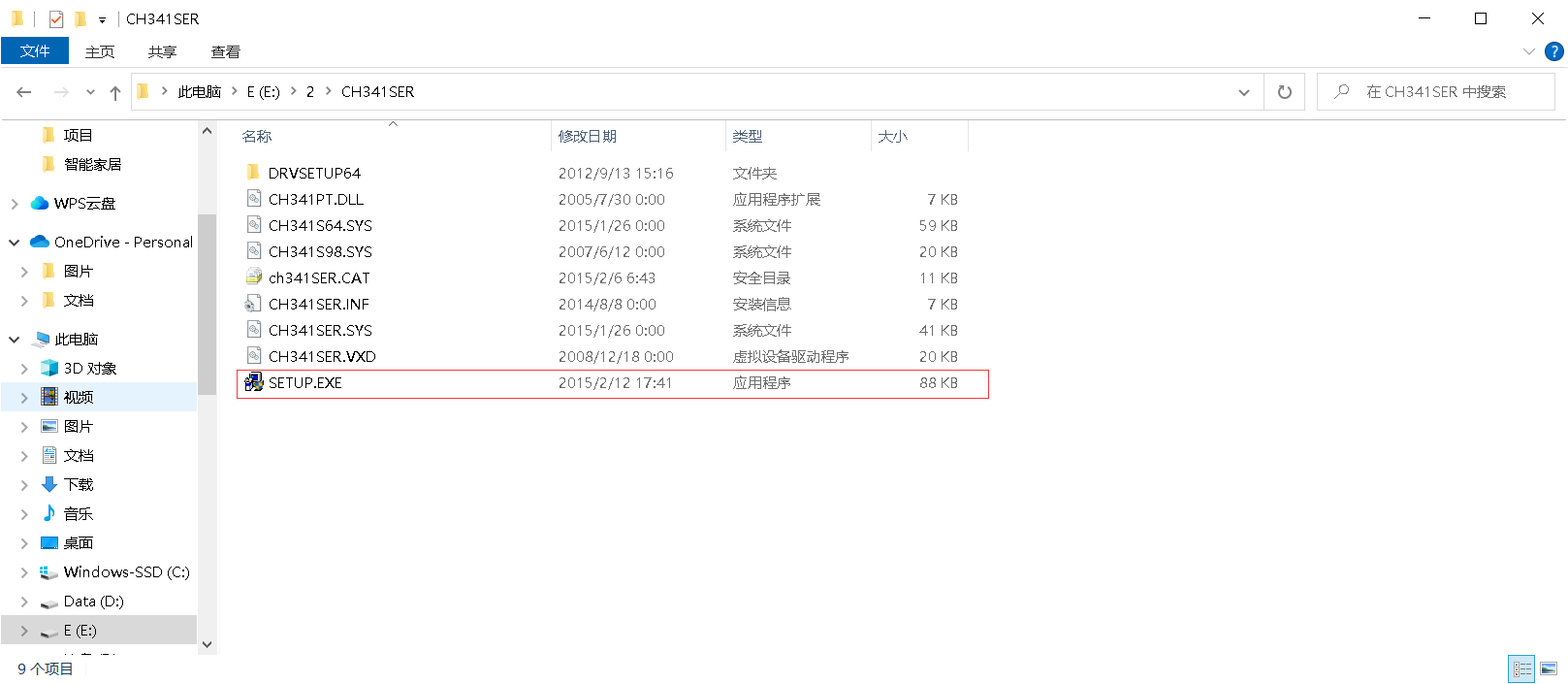

找到驱动程序

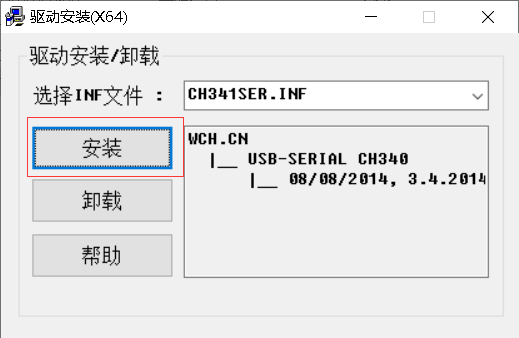

点击安装

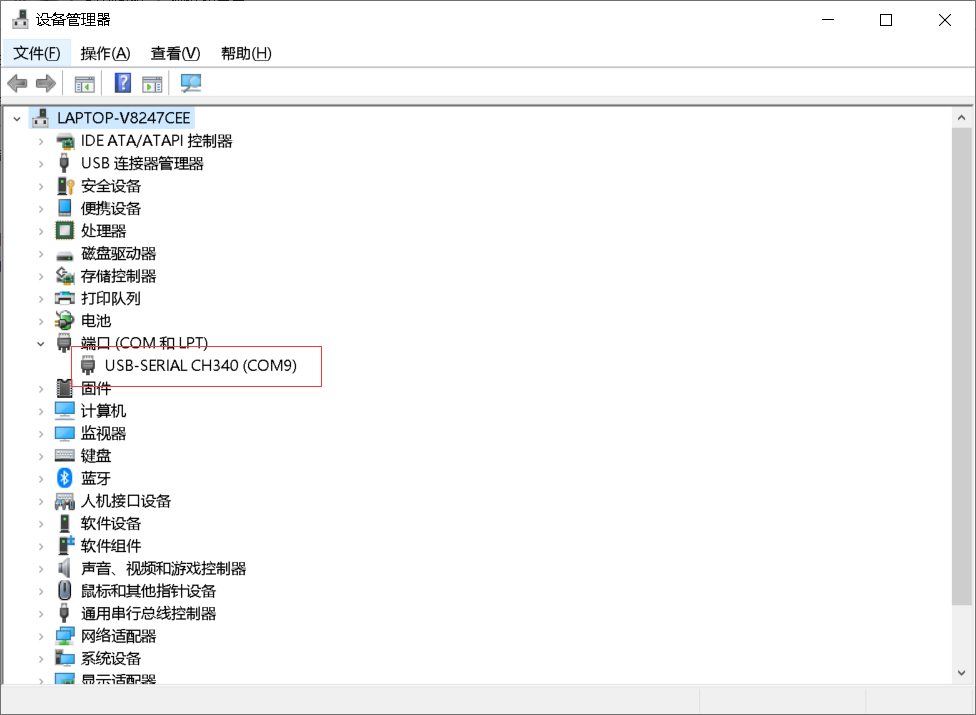

在设备管理器中，查看串口，成功安装显示如下图所示

3.注意事项

• CH340模块插在USB2.0口时，5V排针输出口电流只有500mA左右，如果要接功率比较大的模块，建议接USB3.0或者给大功率模块单独外接电源且共地.

• 切勿将VCC与GND短接，否则会烧坏模块，发现插上后模块灯不亮货，且模块发烫严重请立即拔掉该模块，检测是否接反或短路.
