esp826601s用uno烧入+oled制作时钟笔记

原创已于 2022-12-05 13:00:40 修改 · 1.9k 阅读

8 ·

CC 4.0 BY-SA版权

文章标签：

#开发语言

于 2022-12-04 19:22:40 首次发布

材料：

unoR3、oled0.96寸、uno R3传感器扩展版

杜邦线

1.开始烧入

利用uno板烧入esp8266的程序

接线 tx 对 tx，

rx对rx，

vcc接+，

gnd接-

（io0接3.3v ，en接gnd 烧入时出现提示connecting.......再接）

下载arduino ide 安装库 esp8266开发板模块，安装成功后在工具，开发板中，会出现 Generic ESP8266 Module 等众多选项。将开发板和端口设置好，然后就可以开始烧入脚本了。

void setup() {
}
void loop() {
}

可用上面空代码做烧入实验（时钟代码不放了，这个主要是记录烧入esp826601s）

借鉴：Arduino和ESP8266-模块安装及代码上传 | 威格灵 (gaohaiyan.com)

和(4条消息) 【arduino】esp8266---wifi模块接线和程序烧录_耀刀的博客-优快云博客_esp8266烧录引脚

当出现

时先接en---gnd

后接io0----3.3v，

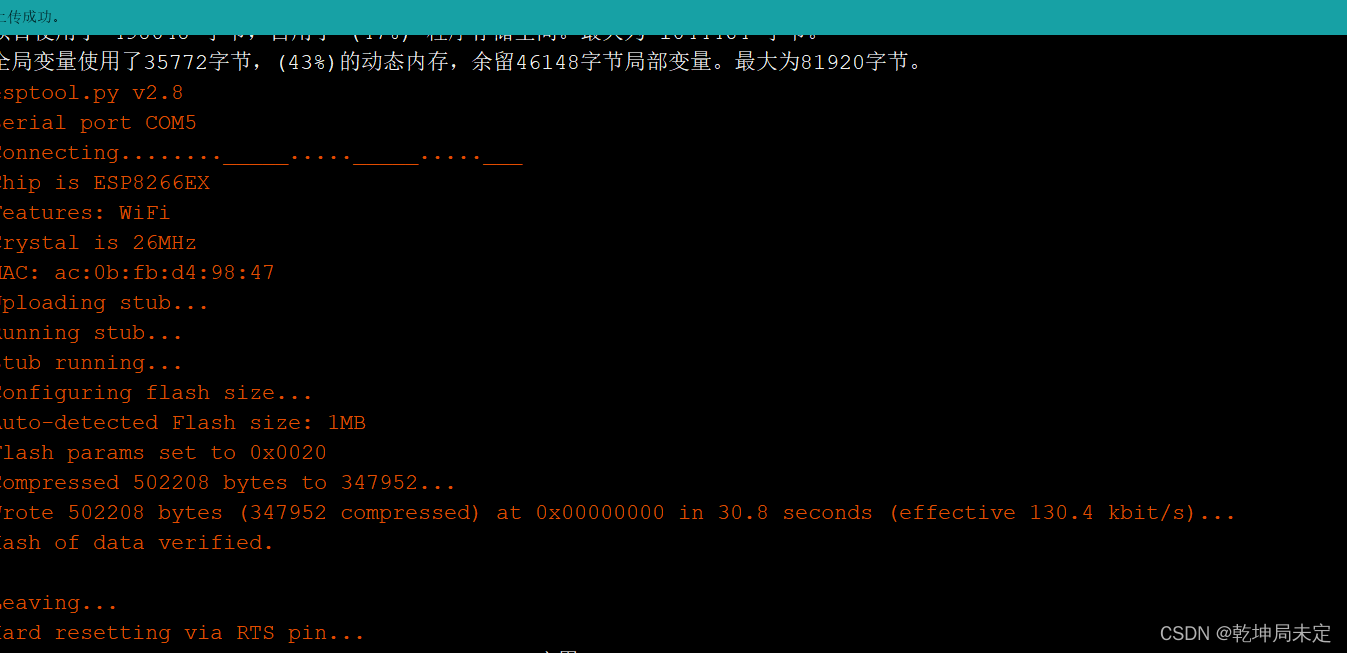

等灯亮3次就拔掉en后即可完成烧入成功情况如下：

失败时如下情况：

esptool.py v2.8
Serial port /dev/cu.usbmodem14301
Connecting........_____....._____....._____....._____....._____....._____.....____Traceback (most recent call last):
File "/Users/user/Library/Arduino15/packages/esp8266/hardware/esp8266/2.6.3/tools/upload.py", line 65, in
esptool.main(cmdline)
File "/Users/user/Library/Arduino15/packages/esp8266/hardware/esp8266/2.6.3/tools/esptool/esptool.py", line 2890, in main
esp.connect(args.before)
File "/Users/user/Library/Arduino15/packages/esp8266/hardware/esp8266/2.6.3/tools/esptool/esptool.py", line 483, in connect
raise FatalError('Failed to connect to %s: %s' % (self.CHIP_NAME, last_error))
esptool.FatalError: Failed to connect to ESP8266: Timed out waiting for packet header
esptool.FatalError: Failed to connect to ESP8266: Timed out waiting for packet header

成功烧写完成，提示“上传成功”，
然后，断开8266的EN、IO0和板子的连接。如果不再需要和Arduino进行串口通信，TX、RX针脚也可以断开。

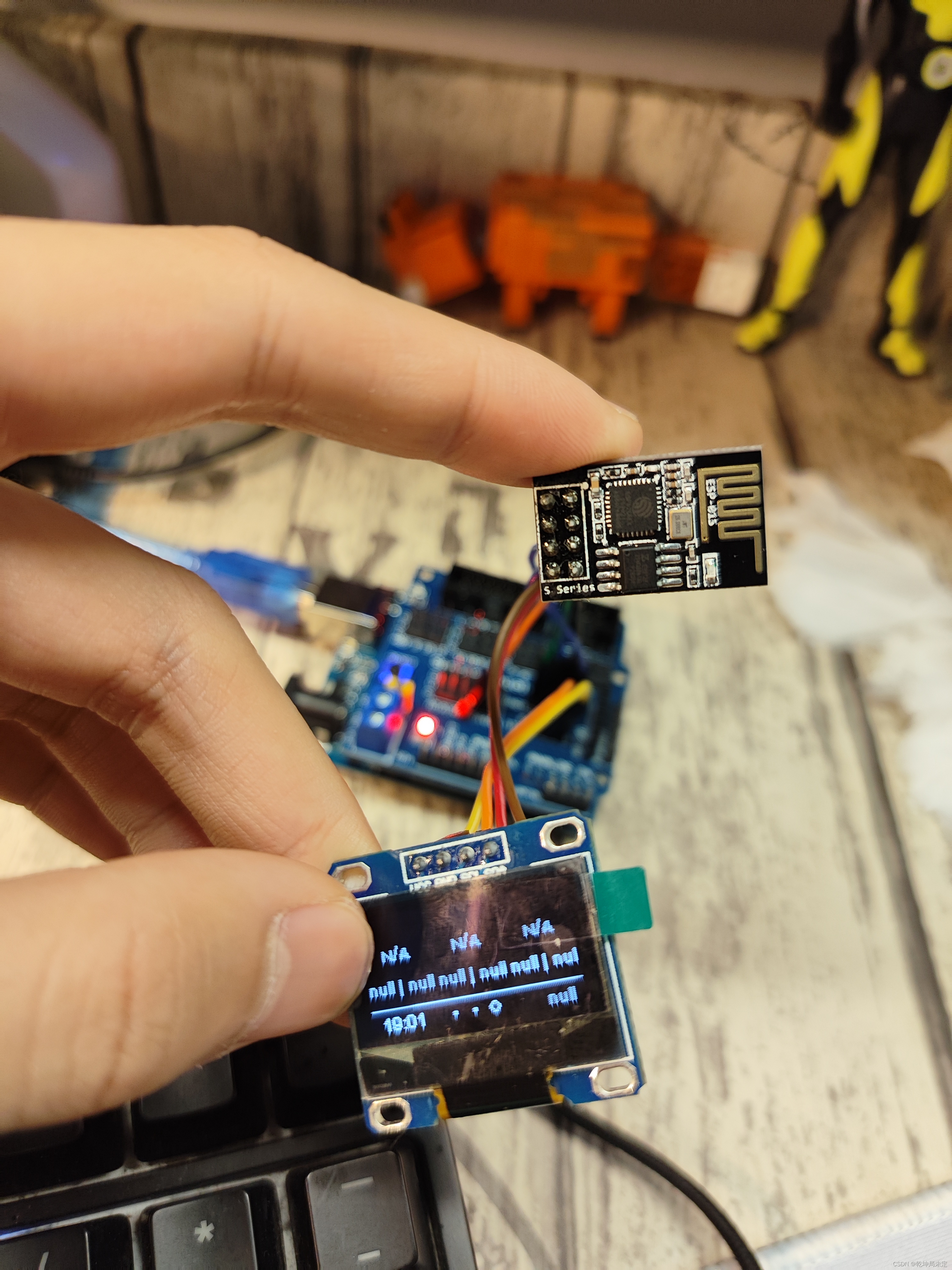

2.oled屏幕接入

将oled的vcc接扩展版的+

gnd接-

scl接esp8266的io2.

sda接io0

打开手机wifi，找到TP561-IOT-Display连接，设置接入wifi。完成后屏幕亮起运行
