模电电流源相关知识总结

模电书版本为第五版:

一、基本电流源

1、镜像电流源

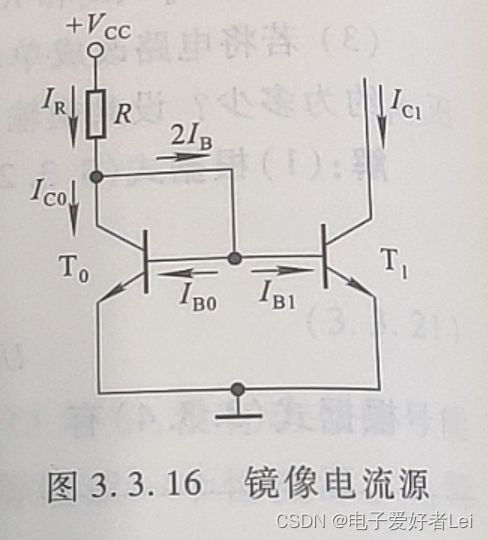

电路图:


电路图很好理解,T0和T1两个晶体管参数相近,即当施加相同的Ube时,对应的Ic也相同。

可用图中的电阻R来控制电流源的电流。

计算公式:Ic=(β/(β+2))*IR

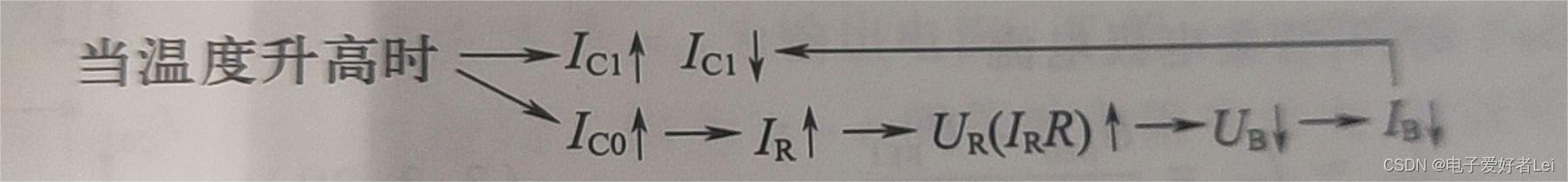

镜像电流源有一定的温度补偿作用:


2、比例电流源

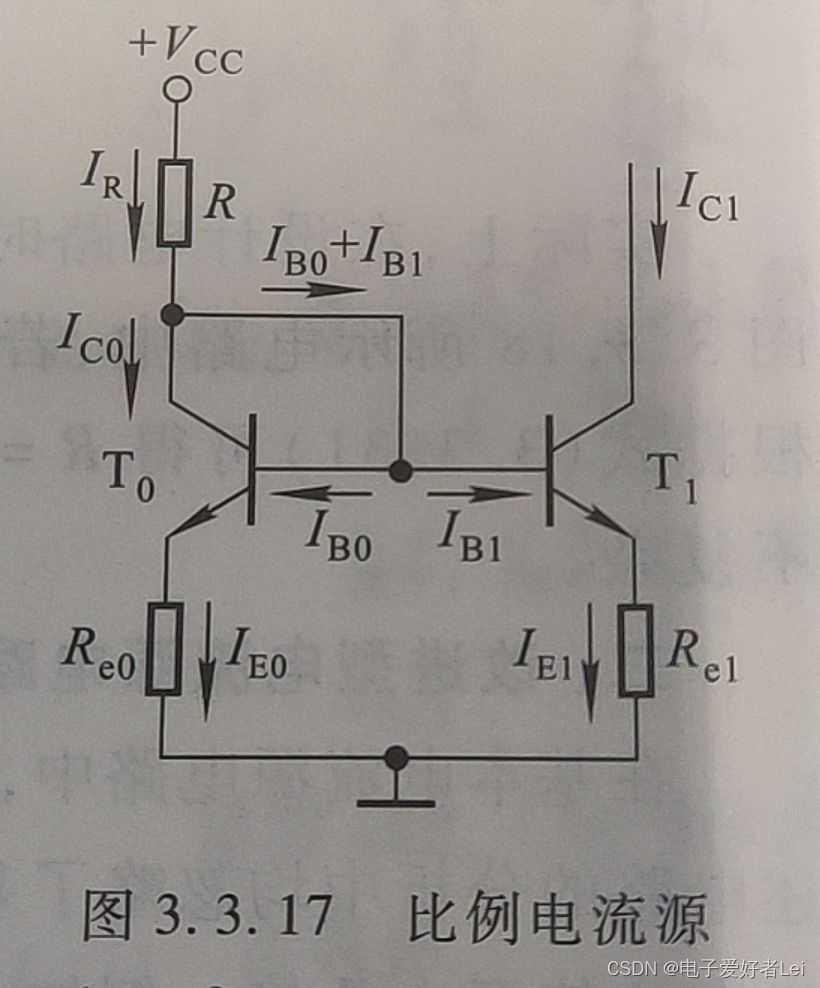

电路图:


产生原因:镜像电流源在要求Ic1很大的时候,对应的IR也很大,即功耗和发热都严重,所以诞生思路:用较小的IR控制较大的Ic1,即比例电流源。

计算公式:Ic1=(Re0/Re1)*IR

3、微电流源

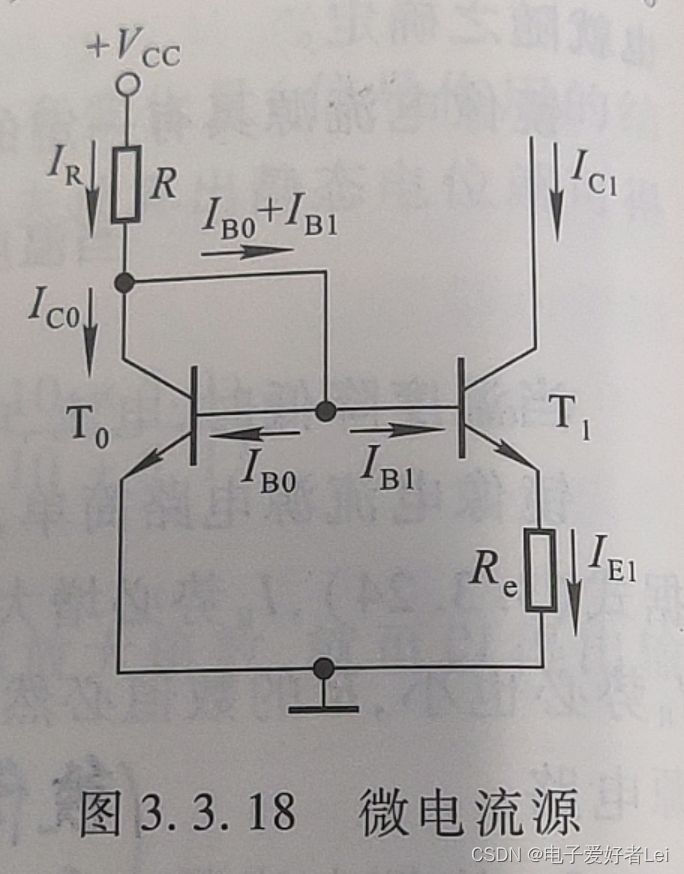

电路图:


说明:要求Ic1很小,上图中:Ubeo=Ubeo+IE1*Re,可算IE1,而Ubeo和Ubeo接近。

公式:Ic1=(UT/Re)*ln(IR/Ic1)



二、改进型电流源

上述三种电流源的公式推导都是忽略了基极电流(此时认为IR=Ic0),而实际中,如果在基本电流源中采用横向PNP型管,则β只有几倍到几十倍。那么此时就需要设计一个电路:要求尽量减小IB0和IB1的影响,提高输出电流和基准电流的传输精度,稳定输出电流,则诞生了改进型电流源电路:

1.加射极输出器的电流源

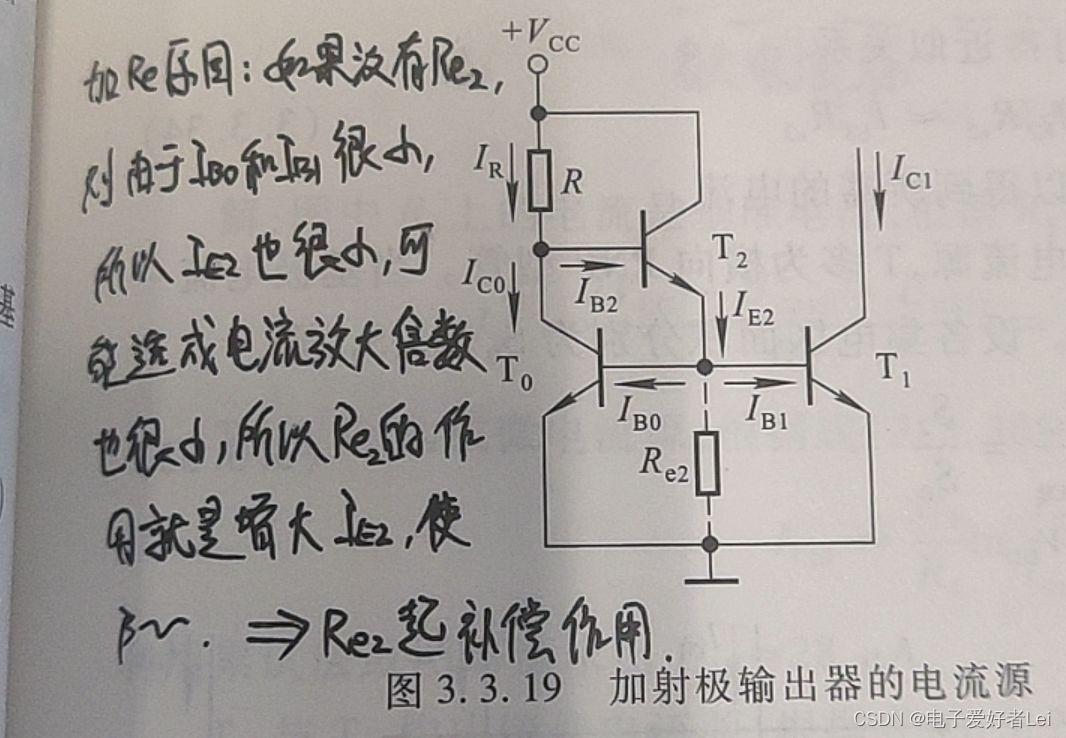

电路图:


说明:实际电路中,为避免T2管因工作电流过小而引起β的减小,从而使IB2增大,一般在T2管的发射极上接一个适当阻值的电阻Re2,产生电流IE2'(=UBE/Re2),使IE2适当增大。这时,只要R2取值适当,与未加Re2前相比,IB2也不一定会增大(因为β增大了)。

2.威尔逊电流源

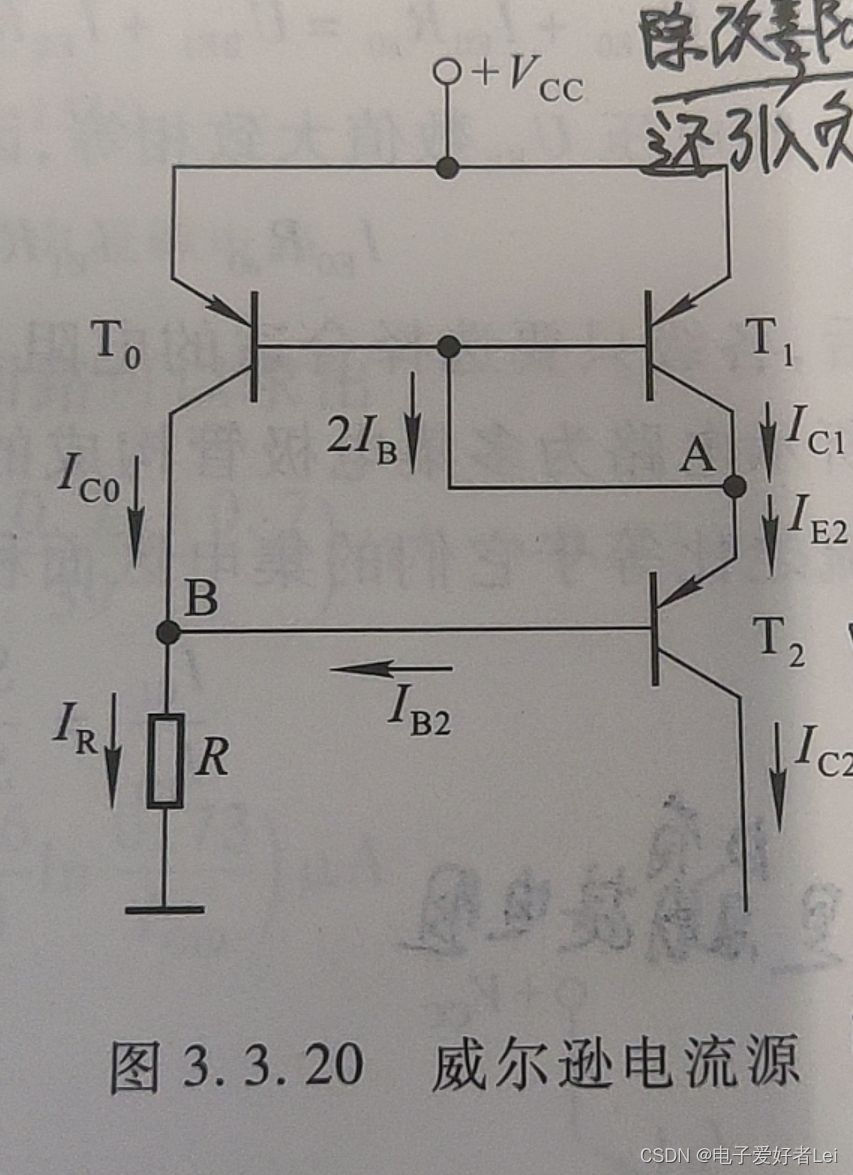

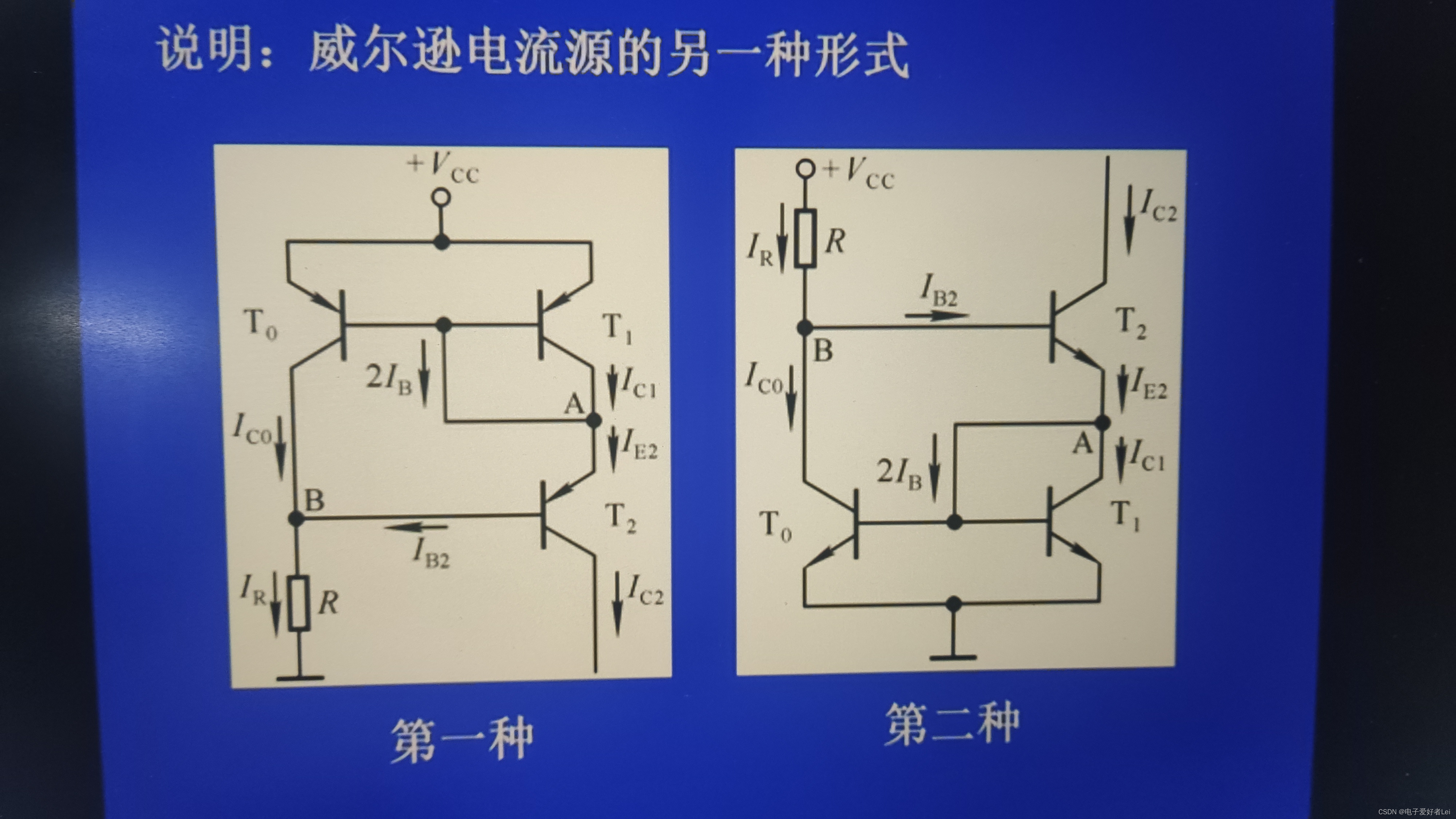

电路图:

        ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​        539f65b9597d452db84cbe87c3d5769c.jpeg

9249ce8a652d422480575d825df3da6b.jpg​​​​​​​

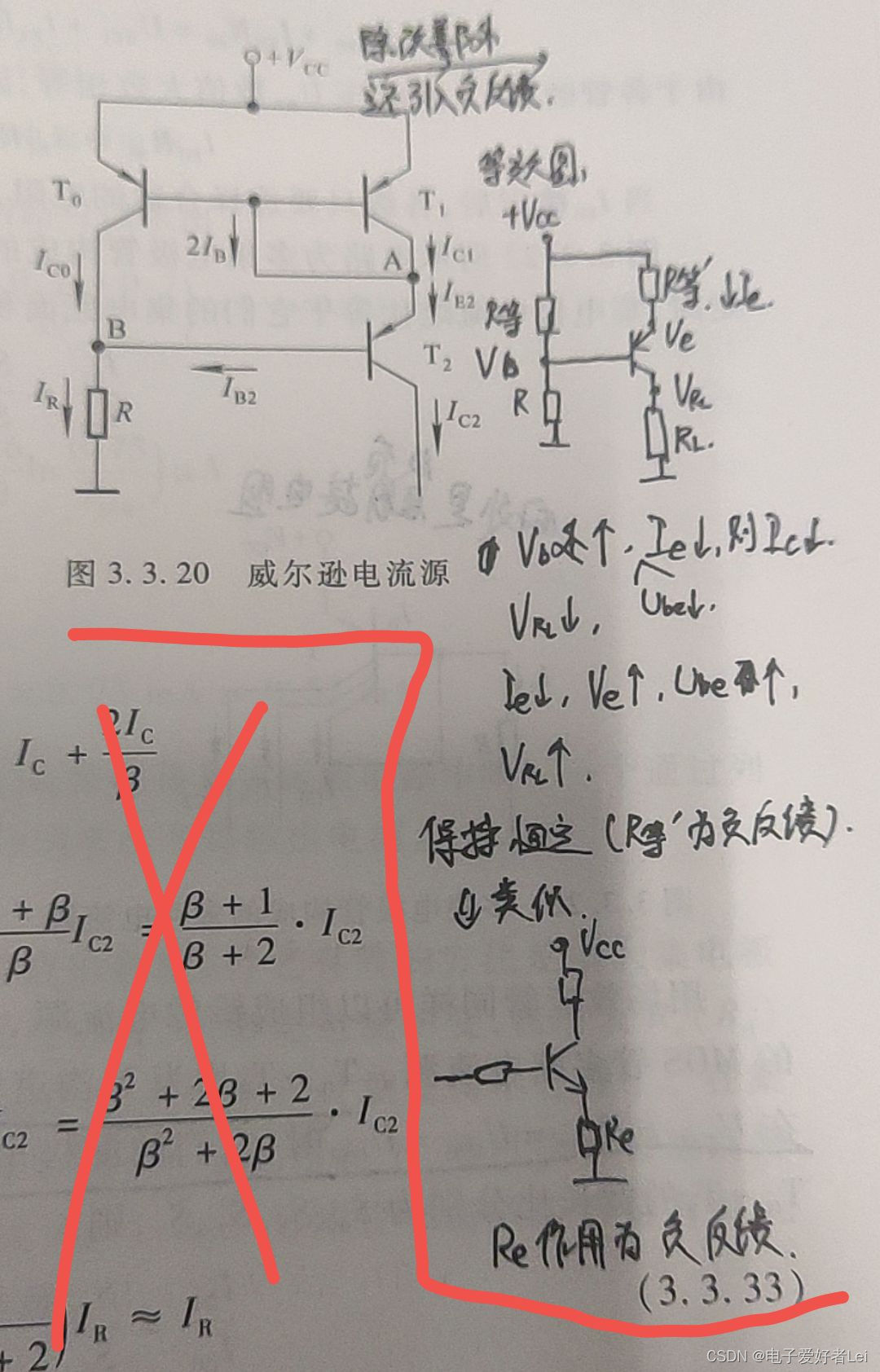

威尔逊电流源除了改善β外,还引入了负反馈,具体分析如下:

        ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​        91ca4a9a7a2f432a8fcd1f1fc7e7e617.jpeg



三、电流源应用:

电流源大体分为两种用法:利用了恒流的性质和当有源负载(即电阻很大),这里主要介绍以电流源为有源负载的放大电路:

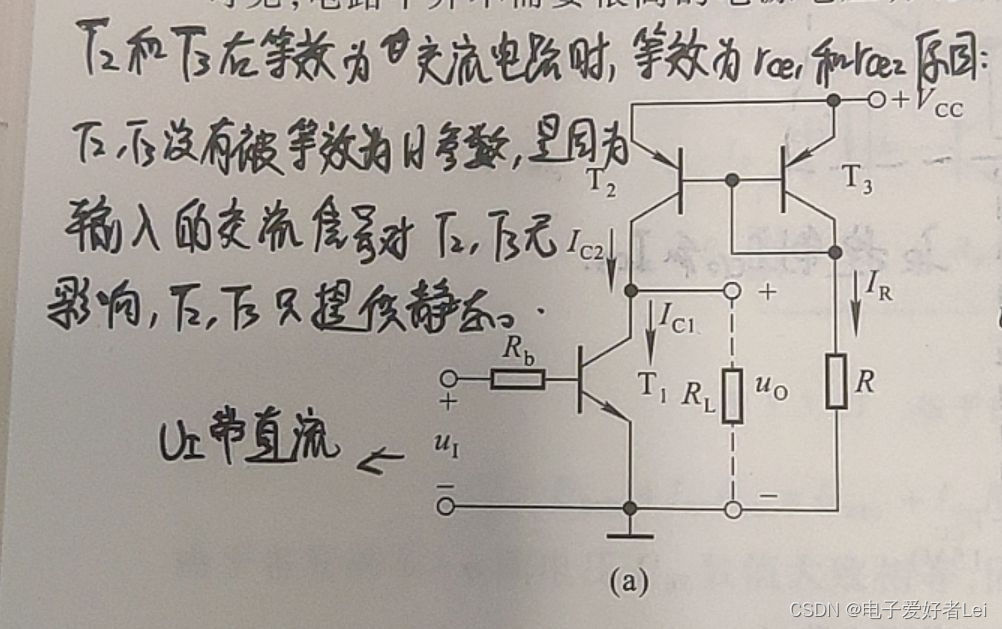

1、有源负载共射放大电路:

        ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​        2399d7c9204440b69638bc82721882ce.jpeg

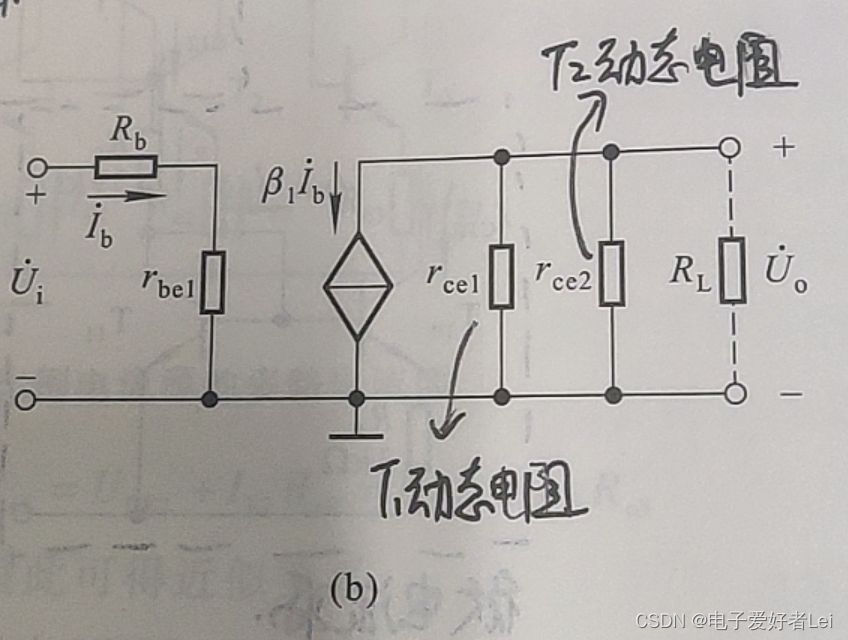

其交流等效电路图为:

        ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​        42610f42462d446ab059bf7d1cf366cc.jpeg

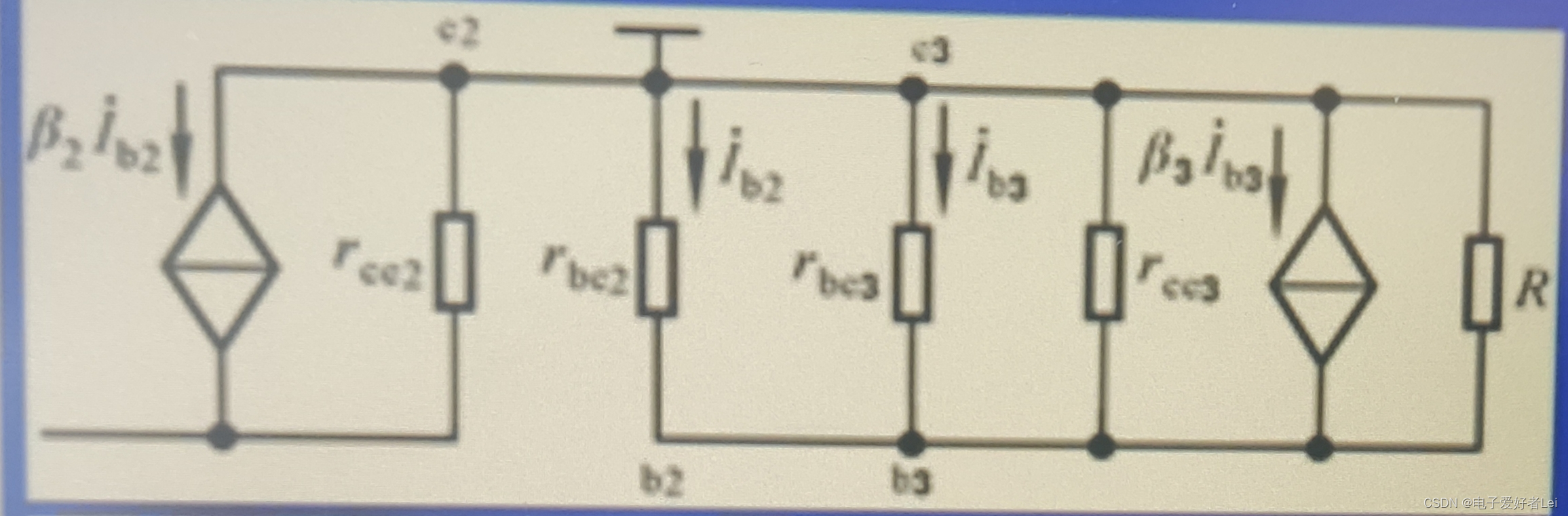

上面的电流源为什么可以等效为Rce2呢,可以对上面的电流源再次进行等效:


 求电流源的等效电阻即可,等效的rce取值大概在几百千欧,可以近似认为阻值固定不变。

2、有源差分放大电路:

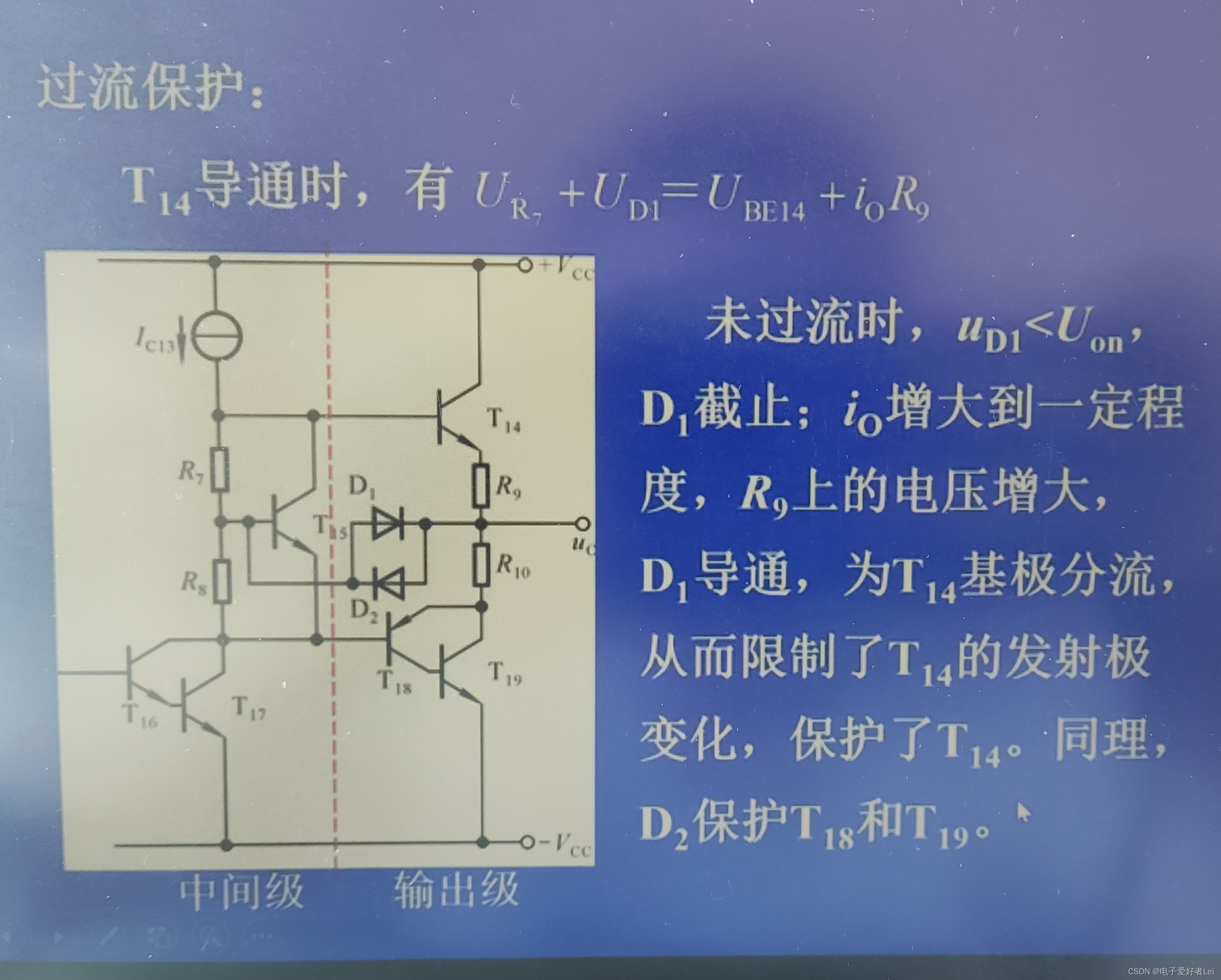

四、 F007内部电路图



1a2d190676bf437b8ad1ede764158473.jpg​​​​​​​

注意:

分析输入级可以关注下输入形式

在偏置电路中,R5控制了两个电流源。

T5,T6和T7作为了T3,T4的有源负载。

还可以分析下对共模的抑制,差模的放大。

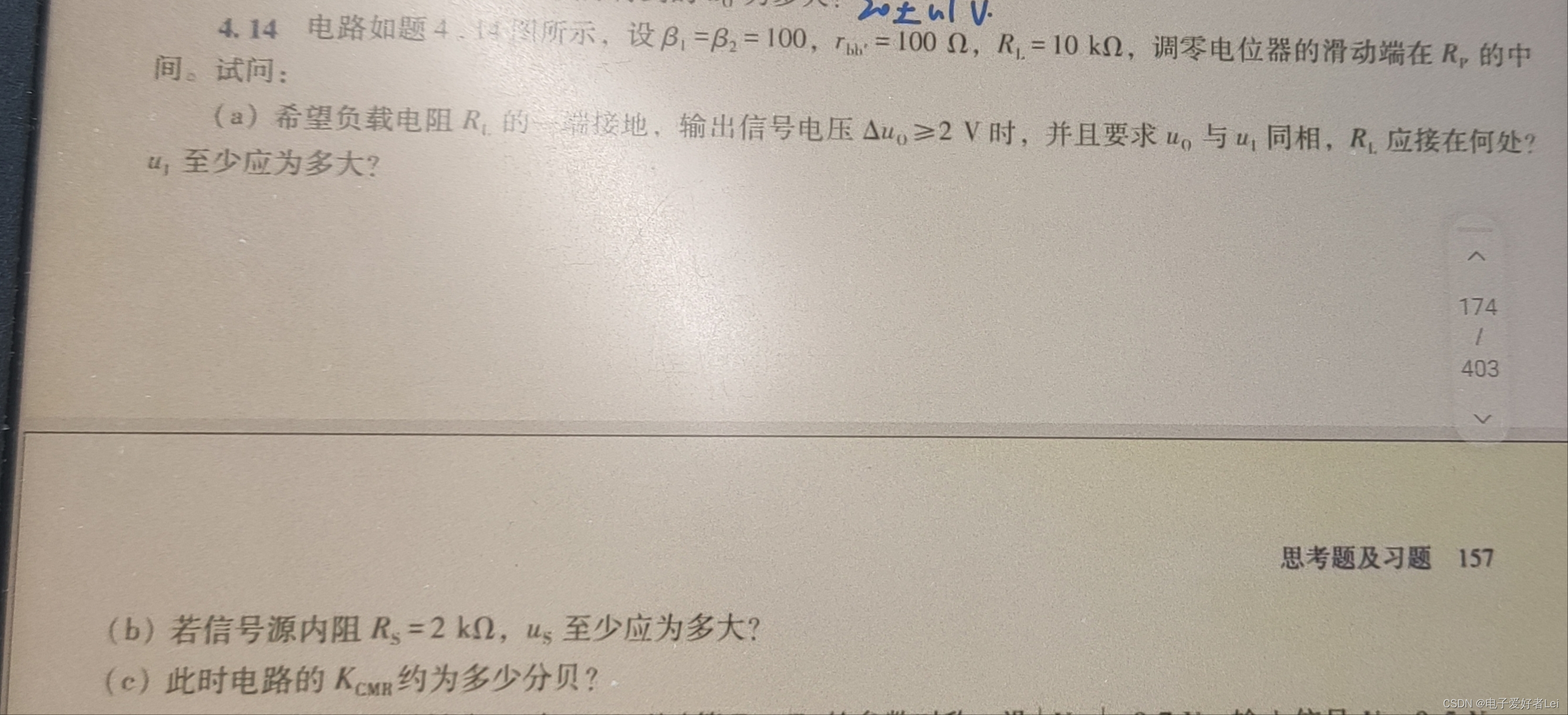

下面给出两个题,注意体会为什么集成运放会有虚短虚断的情况:

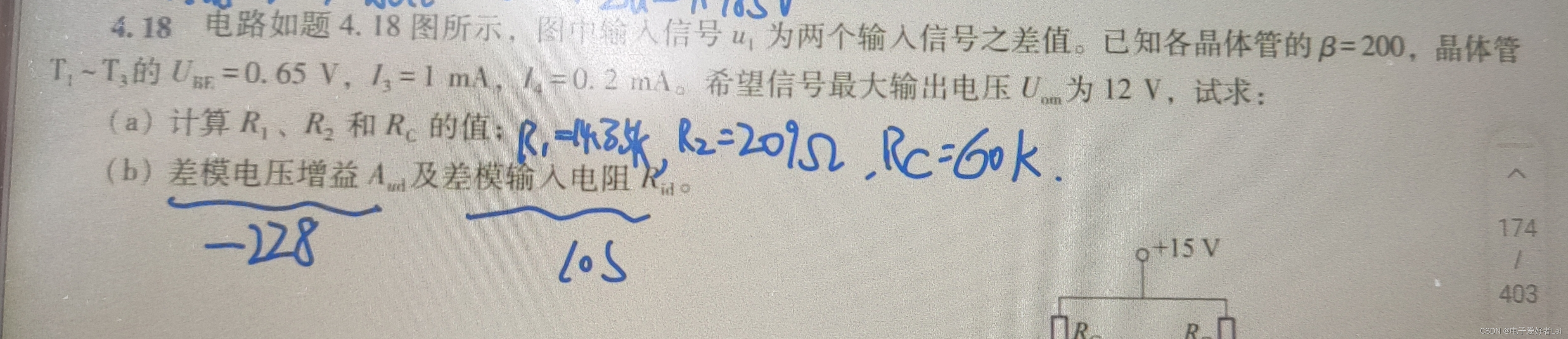

题一:(体会虚断)

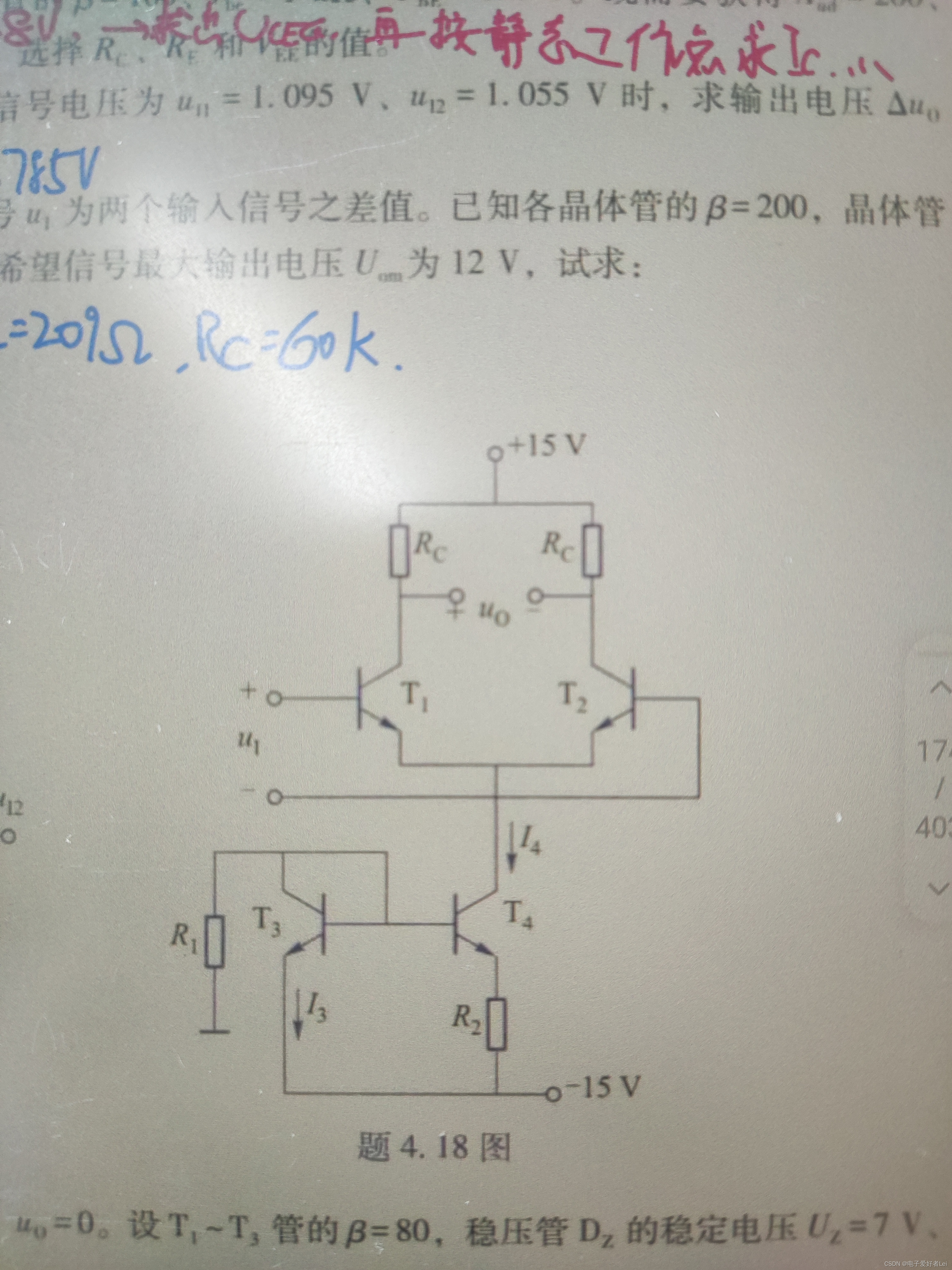

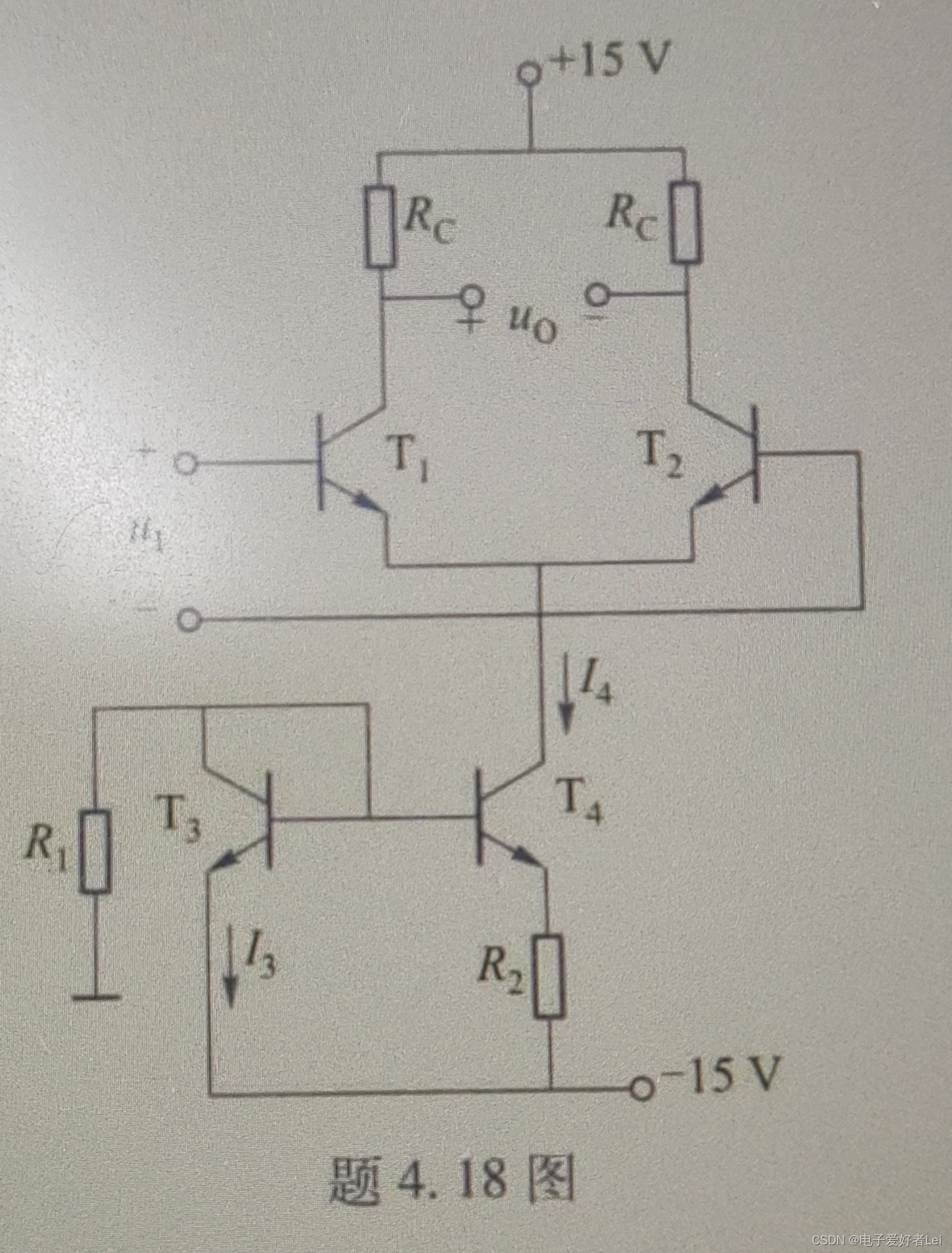

 题二:(体会虚短)


2792dedd961a4d32a9931aef82a6e7b6.jpg​​​​​​​

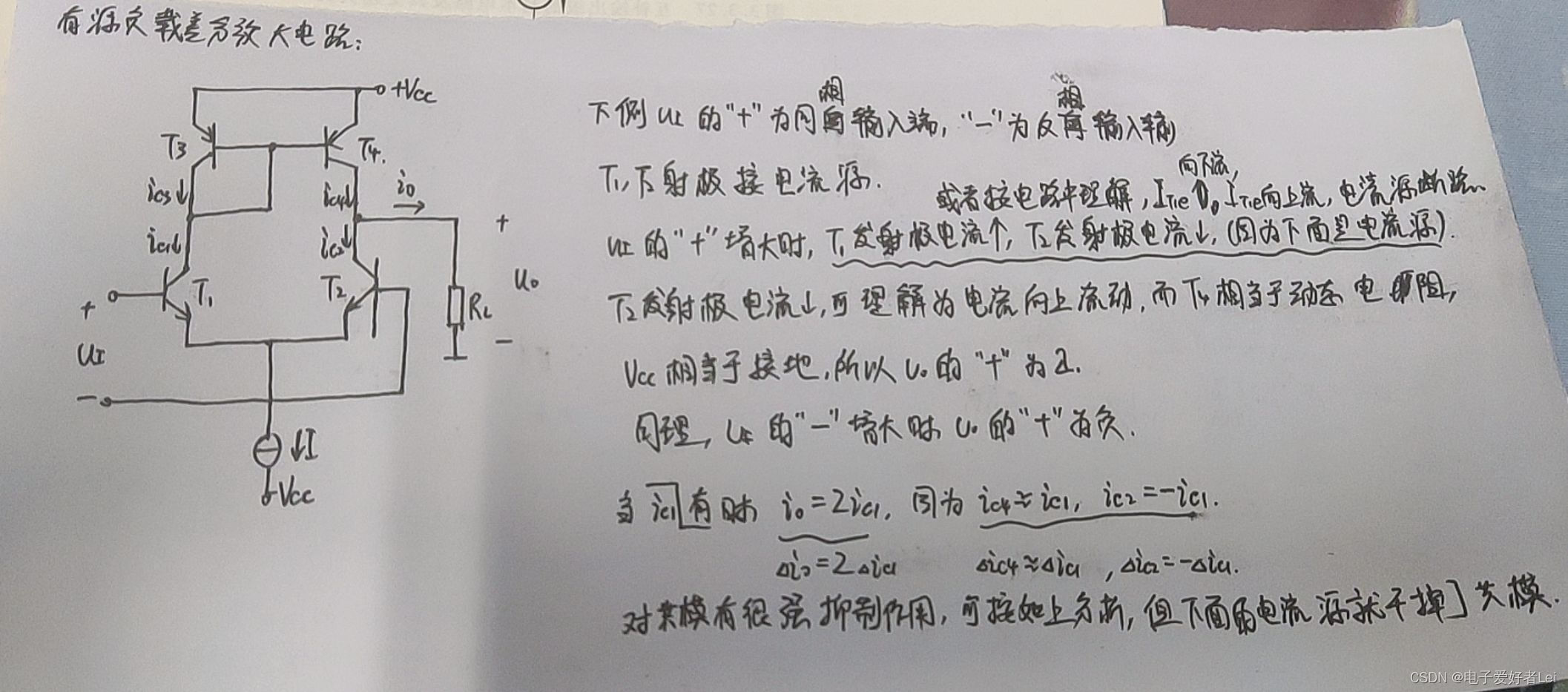

 个人体会:

虚断是因为内部存在电流源,设定的基准电流较小,则在集成运放中,向外部电信号索取的电流就较小,计算出来的基极电流大致在微安级别。

虚短是因为输入端的差分放大电路的两个三极管完全对称,因为集电极电流相同,则基极电流也相同,就会造成两个基极电压完全相同。

在集成电路中,两个参数相同的三极管是很容易被制造的。
