本文介绍了使用AT89C51单片机控制12个发光二极管模拟十字路口交通灯，通过P1口输出不同编码控制红绿黄灯状态。文章详细描述了主程序和两个异常中断服务程序的实现，以及如何利用外部中断和定时/计数器来管理异常情况。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

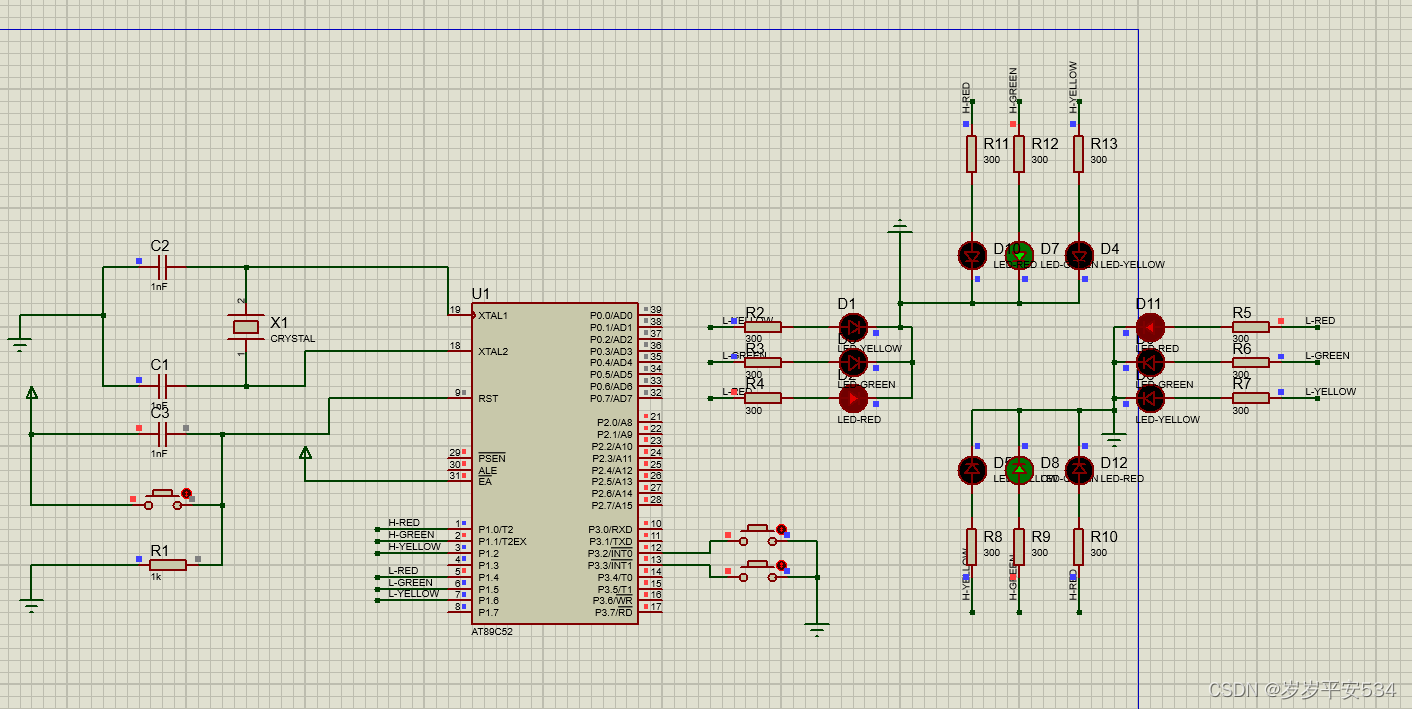

用单片机AT89C51芯片进行12个发光二极管模拟十字路口交通灯控制。每个路口设置一个红灯（red）绿灯（GREEN）、黄灯（YELLOW）三个发光二极管。通过改变单片机P1口的输出编码就可以控制交通灯的输出状态；外中断0和外中断1接开关（BUTTON）模拟异常发生。

异常情况分两种：

东西发生异常时，东西通行，南北禁止，东西方向绿灯闪，南北方向红灯闪60秒；

南北发生异常时，南北通行，东西禁止，南北方向绿灯闪，东西方向红灯闪60秒

主程序中实现交通灯正常运行过程，两种异常用外部中断0和外部中断1 管理，外接开关模拟异常发生，在中断服务程序中实现异常处理，在主程序中开放外中断0和外中断1，设置为边沿触发方式。时间单位采用500ms信号，由定时/计数器0定时50ms，循环10次发生，定时/计数器0采用查询方式，主程序中设定定时/计数器0的工作方式：方式1。

代码如下：

#include "at89x51.h"

void delay500ms(unsigned char k);
void main(void)
{
   SP=0x60;           //初始化
   TMOD=0x01;
   IE=0x85;
   TCON=0x05;
   while(1)
   {
       P1=0x21;               //状态1，东西方向绿灯，南北方向红灯20s
       delay500ms(40);
       P1=0x41;               //状态2，东西方向黄灯，南北方向红灯3s
       delay500ms(6);
       P1=0x12;               //状态3，南北方向绿灯，东西方向红灯20s
       delay500ms(40);
       P1=0x14;               //状态4，南北方向黄灯，东西方向红灯3s
       delay500ms(6);
   }

}

//东西方向异常，东西方向绿灯闪，南北方向红灯闪60s
void int_0(void) interrupt 0
{
   unsigned char i1,i2;
   i1=P1;
   for(i2=0;i2<60;i2++)
   {
       P1=0x21;
       delay500ms(1);
       P1=0x00;
       delay500ms(1);
   }
   P1=i1;

}

//南北方向异常，南北方向绿灯闪，东西方向红灯闪60s
void int_1(void) interrupt 2
{
   unsigned char j1,j2;
   j1=P1;
   for(j2=0;j2<60;j2++)
   {
       P1=0x12;
       delay500ms(1);
       P1=0x00;
       delay500ms(1);
   }
   P1=j1;
}

//延时函数
void delay500ms(unsigned char m)
{
   unsigned char k1,k2;
   TH0=0x3c;TL0=0xB0;
   TR0=1;
   for(k1=0;k1<m;k1++)
   {
       for(k2=0;k2<10;k2++)
       {
           while(!TF0);
           TF0=0;
           TH0=0x3c;TL0=0xB0;
       }
   }
}
