如果将网卡比喻为身份证
插入的usb网卡代表windows（当然，windows可以有很多网卡），开发板自身有两网卡，有两个身份证，用eth0。虚拟机有两个虚拟网卡。桥接网卡用于和开发板，windows主机沟通。
usb网卡ip为192.168.5.10
ubuntu的桥接网卡(ens36)ip为192.168.5.11，桥接网卡为192.168.15.134
开发板etn0网卡ip为192.168.5.9，注意，开发板ip可能会失效。每次应该检查。

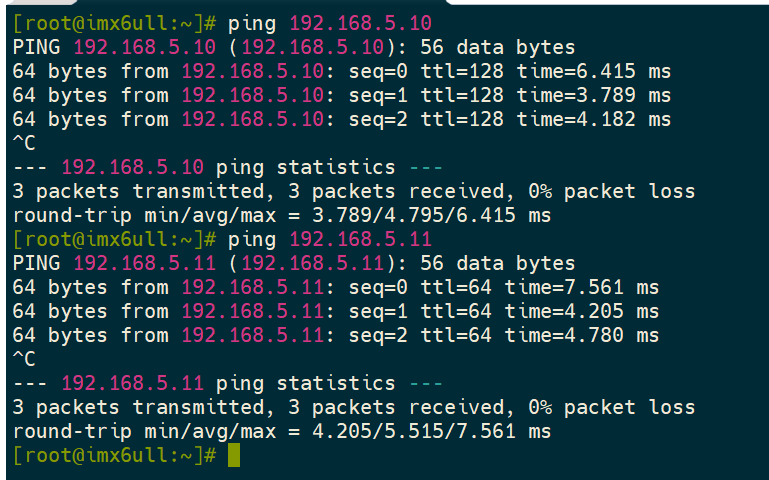

配置完后，三个网卡可以互相ping通
手工设置的方法很简单，但是每次启动开发板都要重新设置，在开发板串口 中执行命令即可： ifconfig eth0 192.168.5.9

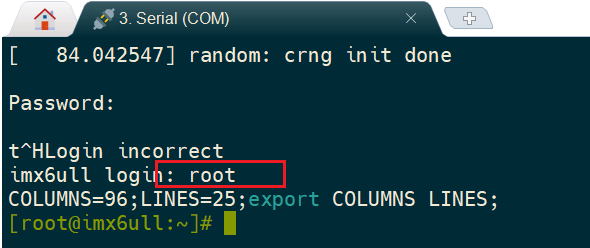

开发板出厂自带linux系统。通过mobaexterm创建串口连接，可以将开发板当成一台真linux电脑。
NFS，网络文件系统，类似云盘。
前提，

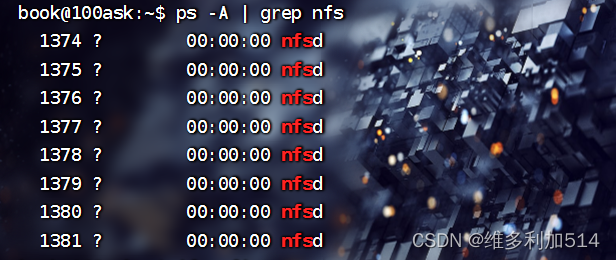

启动NFS服务
虚拟机的挂载目录为 /home/book/nfs_rootfs
开发板的挂载目录为 /mnt/
权限
ubuntu自己挂载自己测试
挂载，将ubuntu目录挂载到开发板，ubuntu就像云盘。
测试

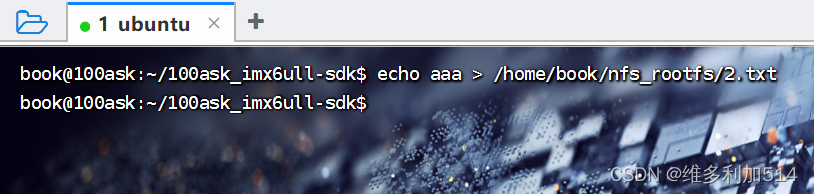

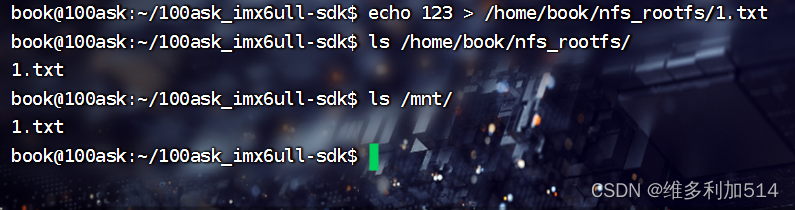

在ubuntu新建文件，立即在开发板访问
当然，在开发板新建文件，ubuntu也能立即访问到。挂载的两个文件夹就像是一个文件夹，不论另一个怎么改变，另一个也会很快改变。
注意，ubuntu或开发板重启，数据线断开等等，挂载会断开，建议每次都挂载，
第一个应用程序
注意，由于不同设备cpu架构可能不同，指令集不同，所以就需要不同的编译链。同样的源码，经不同的编译链编译后，可以运行在不同架构的设备，在一台设备上编译要运行在另一个平台的程序，就叫交叉编译，必须要用适应目标架构的交叉编译链。否则无法运行。
比如arm-buildroot-linux-gnueabihf-gcc -o hello hello.c，在ubuntu虚拟机将hello.c文件用arm-buildroot-linux-gnueabihf-gcc编译链生成的可执行文件hello，才能运行在板子上。而不能直接用gcc。
第一个驱动程序
么编译驱动程序之前要先编译内核
开发板上运行到内核是出厂时烧录的，你编译驱动时用的内核是你自己编译 的，这两个内核不一致时会导致一些问题。所以我们编译驱动程序前，要把自己 编译出来到内核放到板子上去，替代原来的内核。
板子使用新编译出来的内核时，板子上原来的其他驱动也要更换为新编译出 来的。所以在编译我们自己的第 1 个驱动程序之前，要先编译内核、模块，并且 放到板子上去。
编译内核
不 同 的 开 发 板 对 应 不 同 的 配 置 文 件 ， 配 置 文 件 位 于 内 核 源 码 arch/arm/configs/目录。编译完成 zImage 后才可编译设备树文件。
编译完成后，在 arch/arm/boot 目录下生成 zImage 内核文件, 在 arch/arm/boot/dts 目录下生成设备树的二进制文件 100ask_imx6ull14x14.dtb。把这 2 个文件复制到/home/book/nfs_rootfs 目录备用，这个目录是挂载到了开发板的/mnt目录。
编译内核模块
进入内核源码目录后，就可以编译内核模块了：
book@100ask: cd ~/100ask_imx6ull-sdk/Linux-4.9.88/
book@100ask:~/100ask_imx6ull-sdk/Linux-4.9.88$ make module
把模块安装在 nfs 目录“/home/book/nfs_rootfs/”下备用
book@100ask:~/100ask_imx6ull-sdk/Linux-4.9.88$ make ARCH=arm INSTALL_MOD_PATH=/home /book/nfs_rootfs modules_install（这两行是一行）
这时候，在 Ubuntu 的/home/book/nfs_rootfs 目录下，已经有了 zImage、 dtb 文件，并且有 lib/modules 子目录(里面含有各种模块)。 接下来要把这些文件复制到开发板上。
安装内核和模块到开发板上

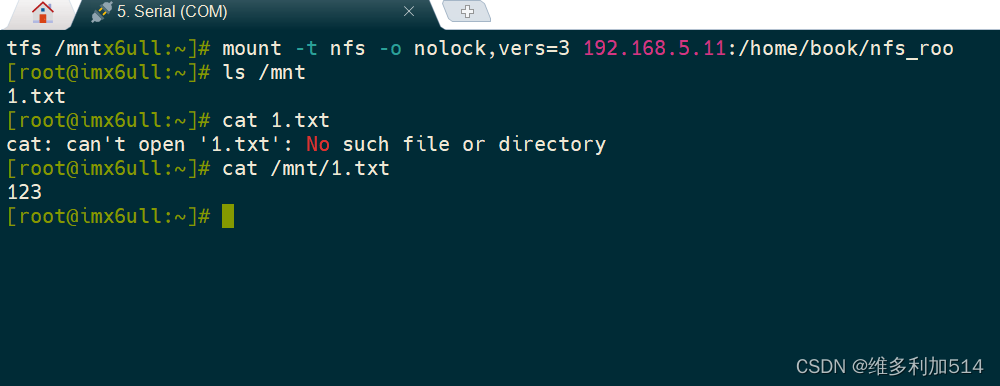

mount -t nfs -o nolock,vers=3 192.168.5.11:/home/book/nfs_rootfs /mnt（再挂载，防止已经断开）
cp /mnt/zImage /boot
cp /mnt/100ask_imx6ull-14x14.dtb /boot
cp /mnt/lib/modules /lib -rfd
sync
最后重启开发板，它就使用新的 zImage、dtb、模块了。
编译驱动
将驱动源码从windows复制到ubuntu，修改驱动文件里的makefile文件的linux内核源码路径，在ubuntu编译后，备份到nfs_rootfs文件夹。当然也可以直接从windows复制到nfs_rootfa文件夹，然后修改makefile并编译，一样的。
开发板安装驱动
首先检查开发板ip，测试是否能ping通ubuntu，再挂载，如果重复挂载会提示busy，没影响。

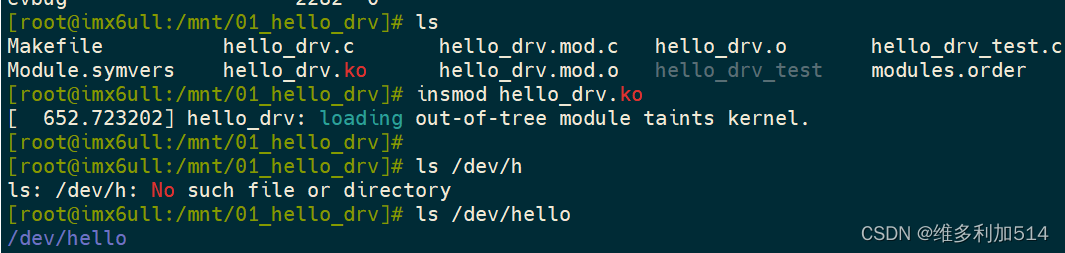

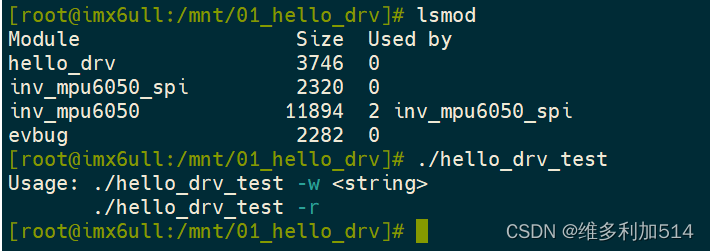

cd进入开发板/mnt/01_hello_drv目录，执行insmod hello_drv.ko装载驱动程序，
开发板如何访问到插入的SD卡数据呢，答案也是挂载，但这个不是网络文件系统的挂载。
将sD卡的sda1分区挂载到开发板的/mnt/下，就可以读写SD卡了

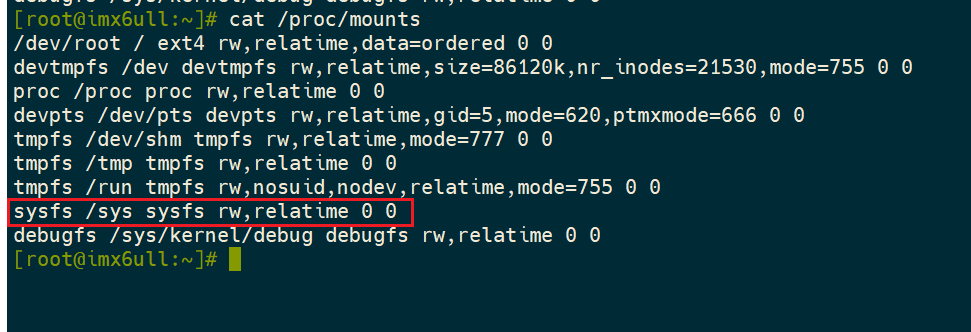

当然，还有虚拟的挂载，比如，开发板自动挂载的内核文件，可以查看内核资源
当然也可以手动挂载，因为是虚拟的，所以不用设备节点

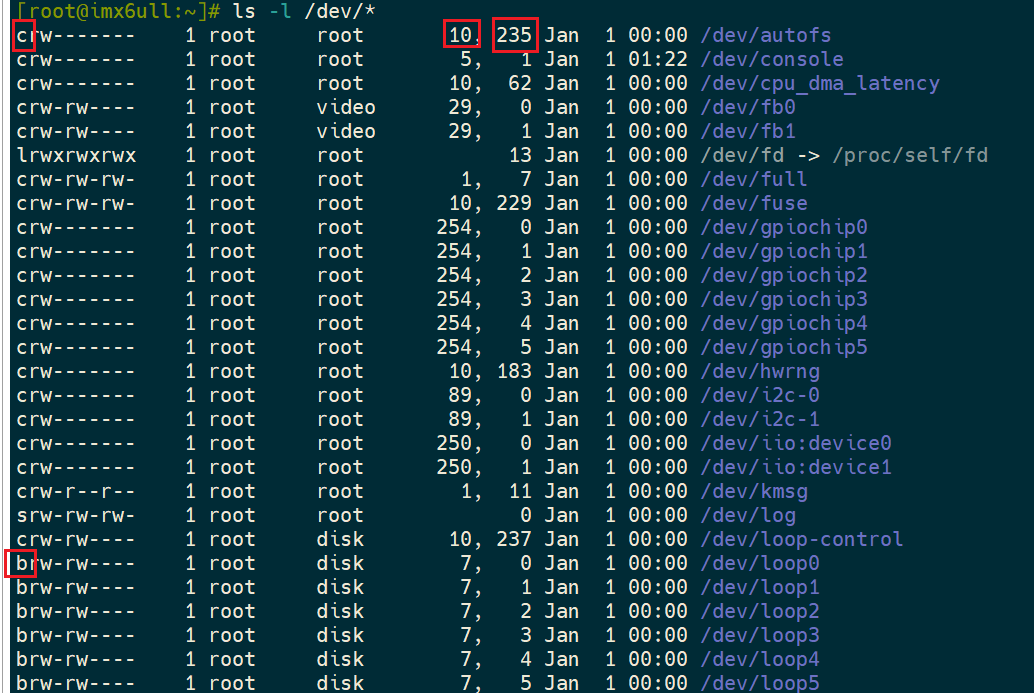

c是char设备，b是block设备，那两个数字呢，第一个是设备的主设备号，另一个是次设备号，次设备号对应一个设备的不同硬件部位

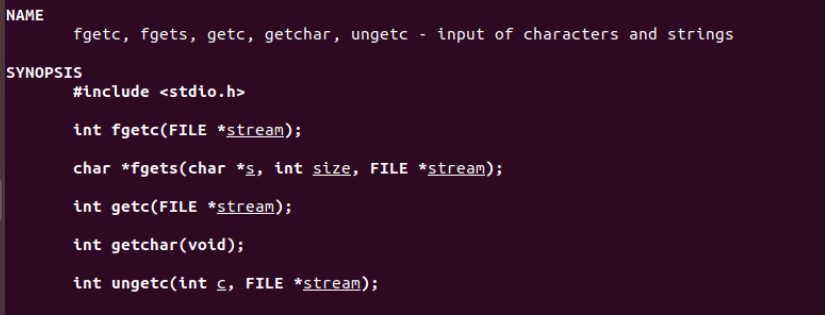

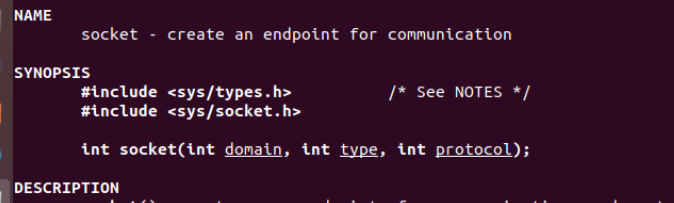

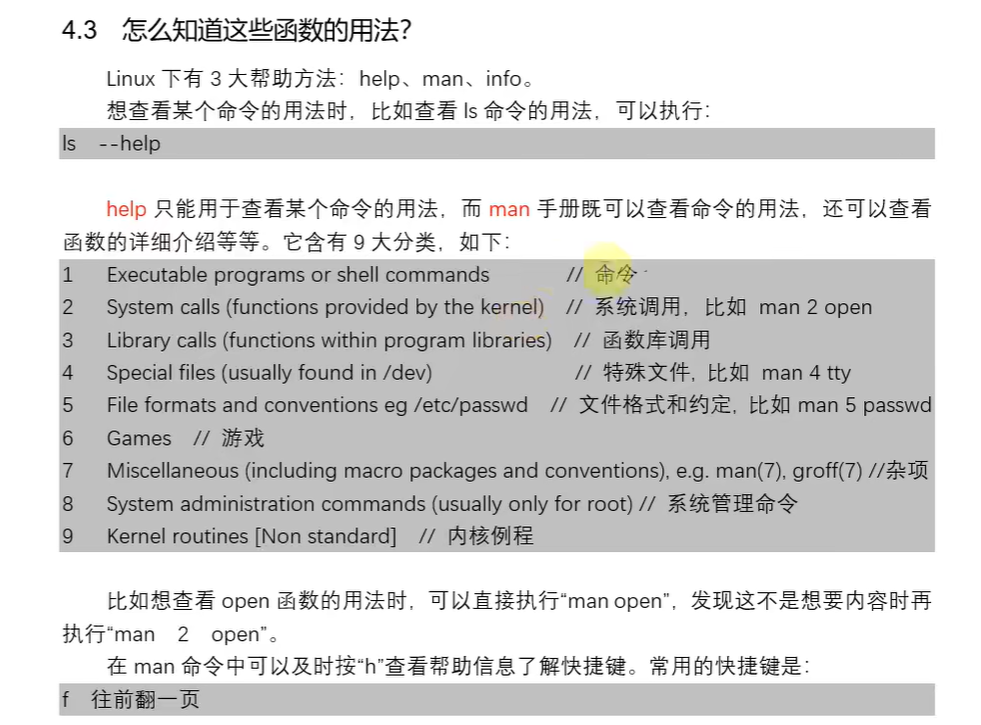

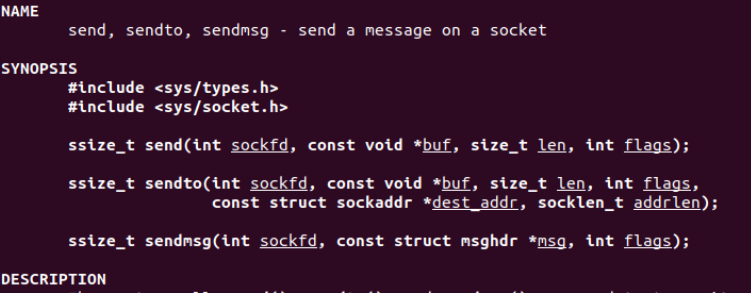

读写文件，查看linux的读写文件函数，可以用man命令

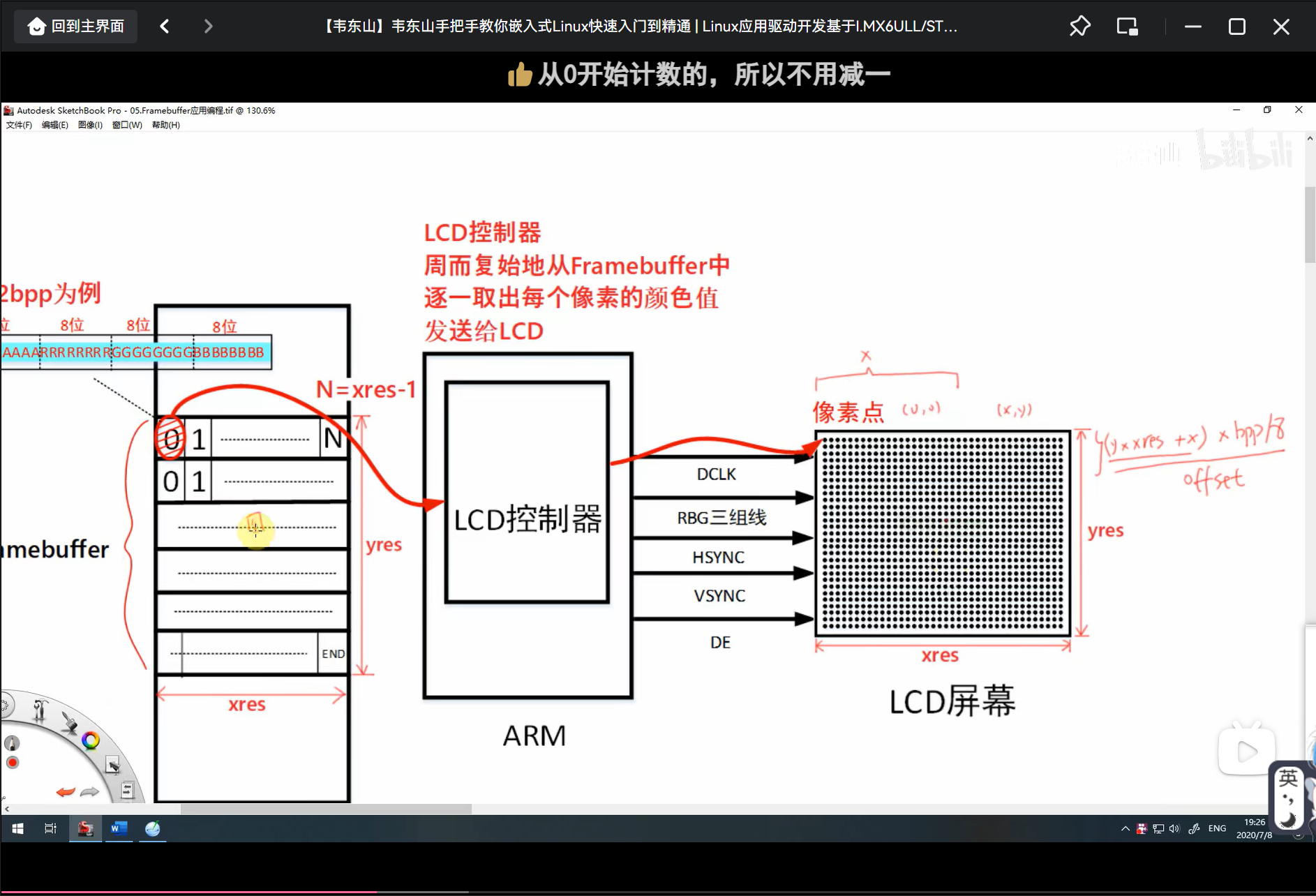

FrameBuffer 帧缓冲是存储图像像素数据的内存区域
实验
在屏幕实现描点函数
步骤，打开 LCD 设备节点，获取屏幕参数，映射 Framebuffer，最后实现描点函数。

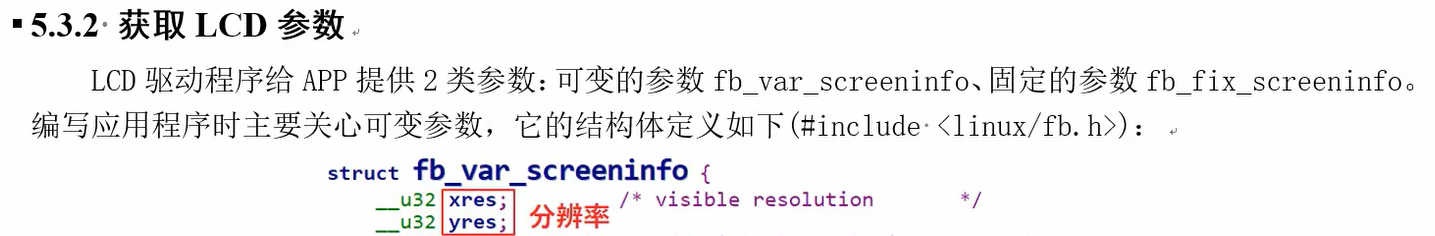

获取屏幕的bit_per_pixel，就是每个像素点用多少位表示颜色
源码
#include <sys/mman.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <unistd.h>
#include <linux/fb.h>
#include <fcntl.h>
#include <stdio.h>
#include <string.h>
#include <sys/ioctl.h>
static int fd_fb;
static struct fb_var_screeninfo var; /* Current var */
static int screen_size;
static unsigned char *fb_base;
static unsigned int line_width;
static unsigned int pixel_width;
void lcd_put_pixel(int x, int y, unsigned int color)
{
unsigned char *pen_8 = fb_base+y*line_width+x*pixel_width;
unsigned short *pen_16;
unsigned int *pen_32;
unsigned int red, green, blue;
pen_16 = (unsigned short *)pen_8;
pen_32 = (unsigned int *)pen_8;
switch (var.bits_per_pixel)//获取每个像素用多少位表示颜色
{
case 8:
{
*pen_8 = color;
break;
}
case 16:
{
/* 565 */
red = (color >> 16) & 0xff;
green = (color >> 8) & 0xff;
blue = (color >> 0) & 0xff;
color = ((red >> 3) << 11) | ((green >> 2) << 5) | (blue >> 3);
*pen_16 = color;
break;
}
case 32:
{
*pen_32 = color;
break;
}
default:
{
printf("can't surport %dbpp\n", var.bits_per_pixel);
break;
}
}
}

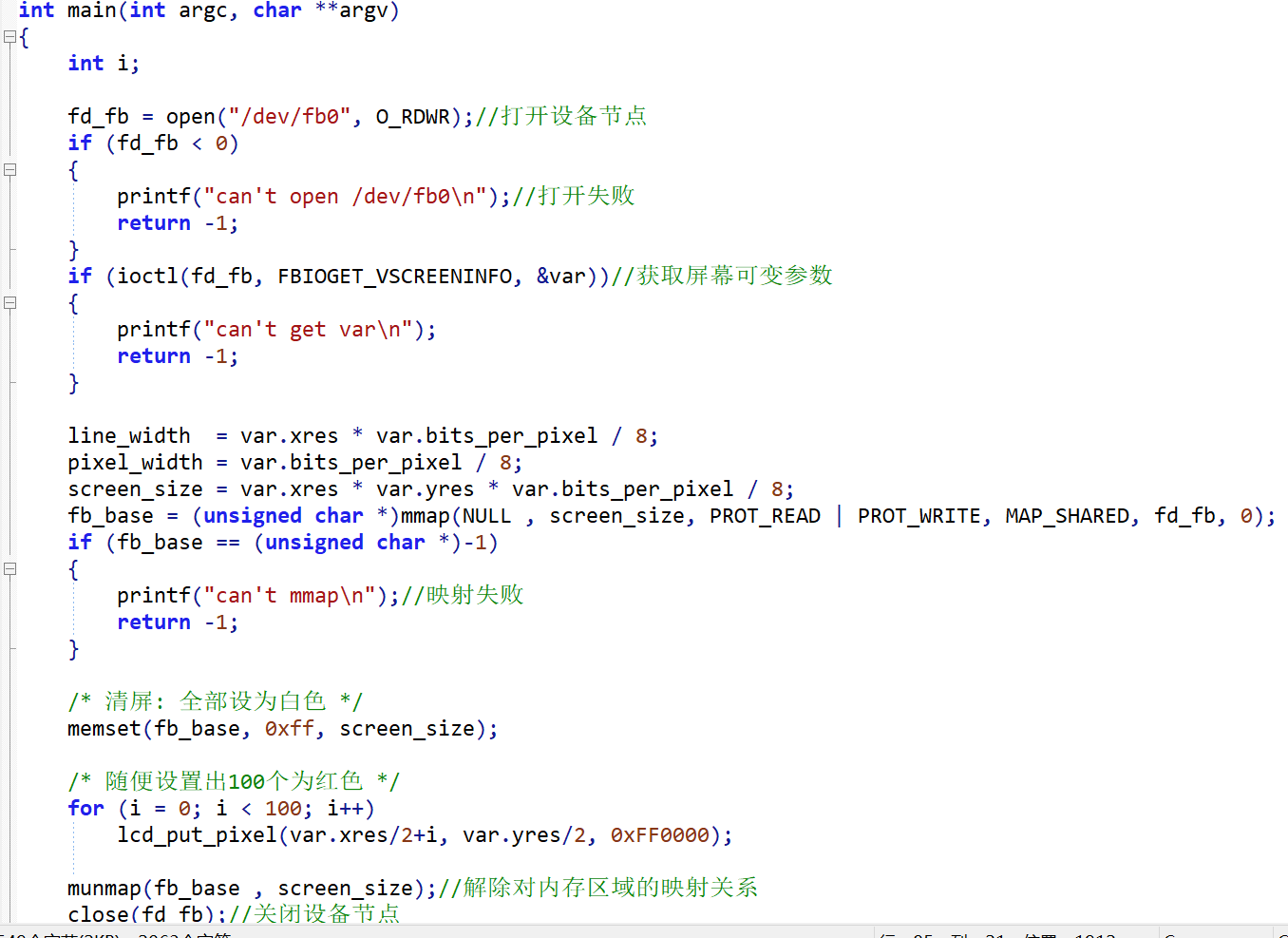

int main(int argc, char **argv)
{
int i;
fd_fb = open("/dev/fb0", O_RDWR);//打开设备节点
if (fd_fb < 0)
{
printf("can't open /dev/fb0\n");//打开失败
return -1;
}
if (ioctl(fd_fb, FBIOGET_VSCREENINFO, &var))//获取屏幕可变参数
{
printf("can't get var\n");
return -1;
}
line_width = var.xres * var.bits_per_pixel / 8;
pixel_width = var.bits_per_pixel / 8;
screen_size = var.xres * var.yres * var.bits_per_pixel / 8;
fb_base = (unsigned char *)mmap(NULL , screen_size, PROT_READ | PROT_WRITE, MAP_SHARED, fd_fb, 0);
if (fb_base == (unsigned char *)-1)
{
printf("can't mmap\n");//映射失败
return -1;
}
/* 清屏: 全部设为白色 */
memset(fb_base, 0xff, screen_size);
/* 随便设置出100个为红色 */
for (i = 0; i < 100; i++)
lcd_put_pixel(var.xres/2+i, var.yres/2, 0xFF0000);
munmap(fb_base , screen_size);//解除对内存区域的映射关系
close(fd_fb);//关闭设备节点
return 0;
}
字符和编码
首先，字符集和编码格式并不是一一对应的关系，比如unicode字符集，就有几种不同的utf编码，常用的是utf-8，在编写c语言文件时，保存的时候会有编码格式，而在linnux编译执行时，默认是utf-8，所以在使用gcc时，可以加入参数，指定源文件编码格式和可执行文件编码格式。

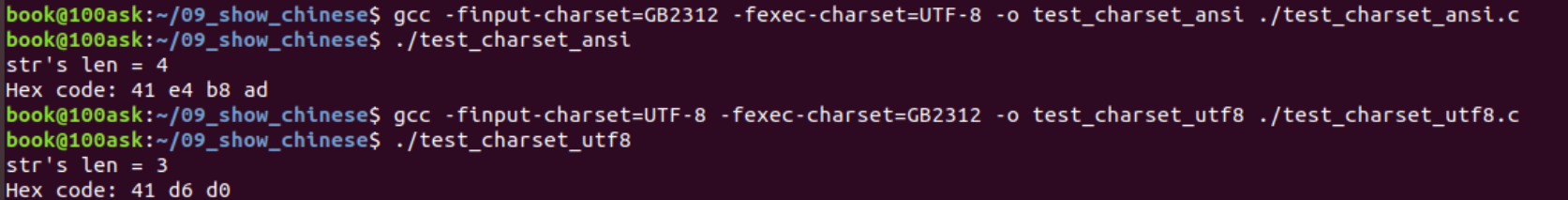

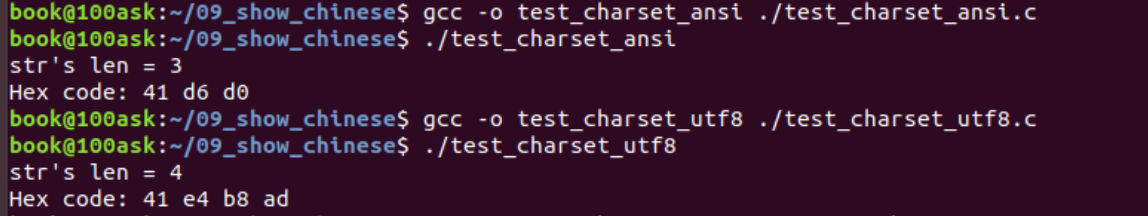

如下，同样是"A中"这两个字符，由于源文件保存编码不同，执行结果也不同，GB2312一个汉字两个字节，而UTF83个字节。
怎么解决呢，在gcc编译时加入参数即可，如下，-finput-charset是源文件字符编码，-fexec-charset是生成的可执行文件的字符编码，这样就能在编译阶段转换编码格式。
可以看到，utf-8的源文件，生成的执行文件是GB2312的，同样GB2312源文件生成的可执行文件是UTF-8的。
显示汉字实验
HZK16文件是一些常用汉字的点阵数据，通过GB2312索引，所以源c文件要以GB2312格式保存（或者如上在编译时指定编码格式），在虚拟机编译，拷贝到nfs目录，到开发板执行

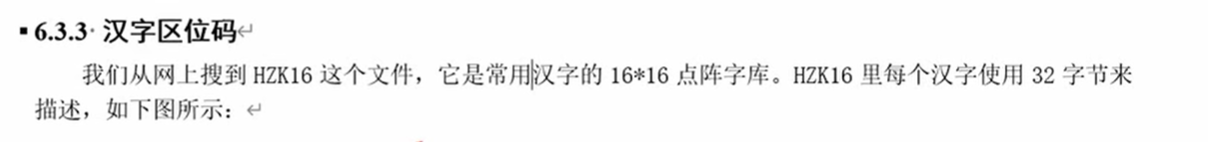

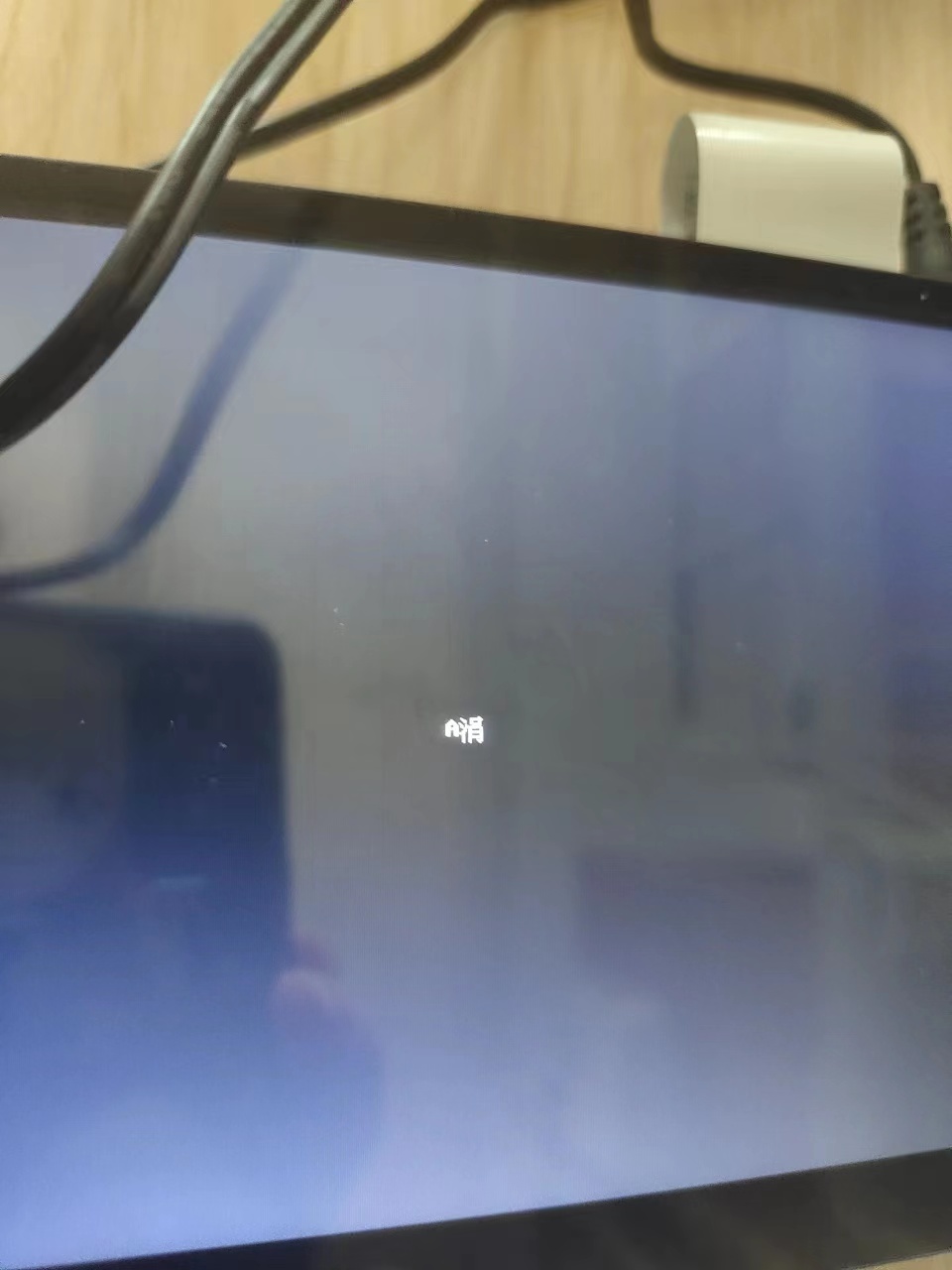

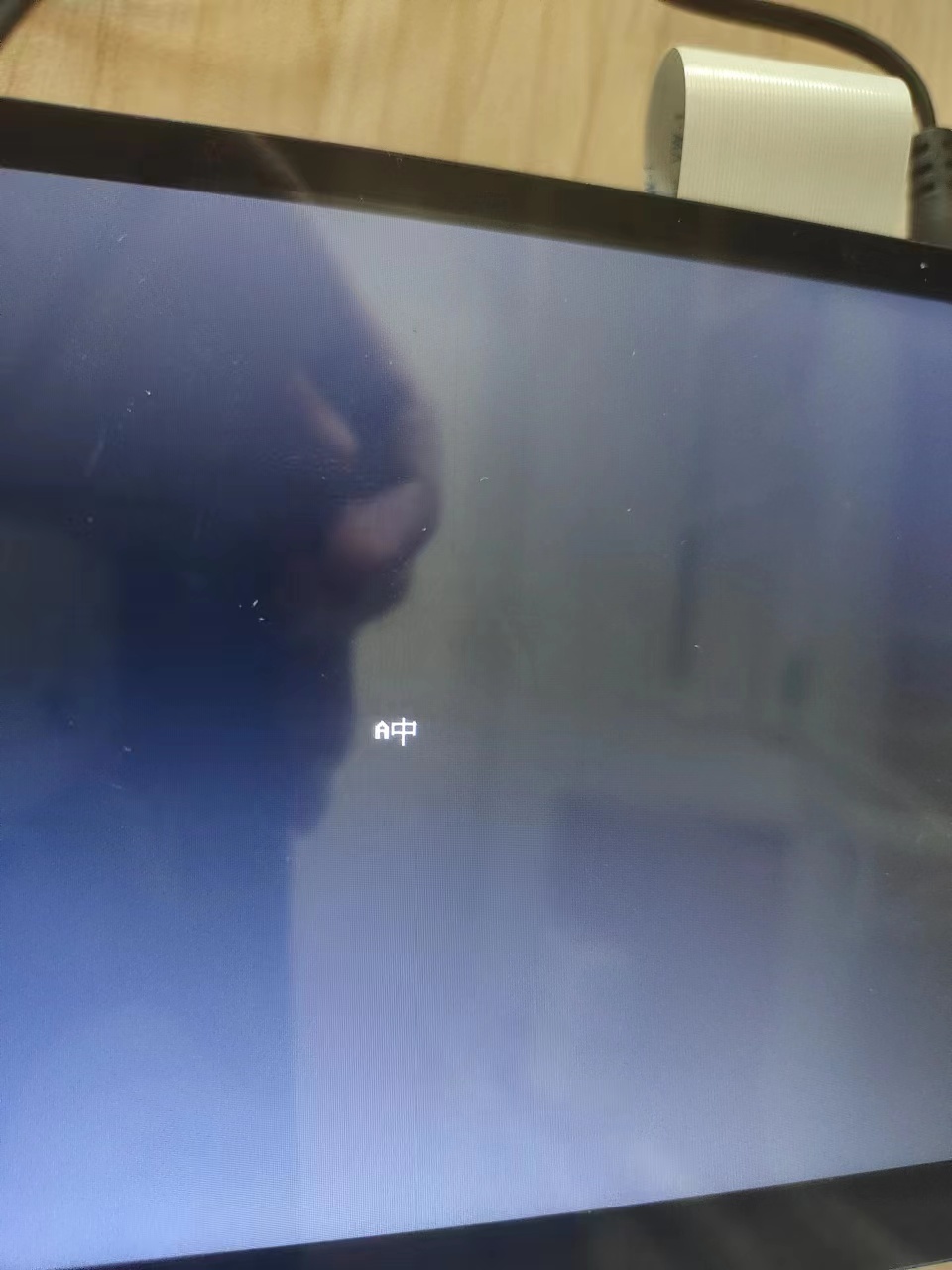

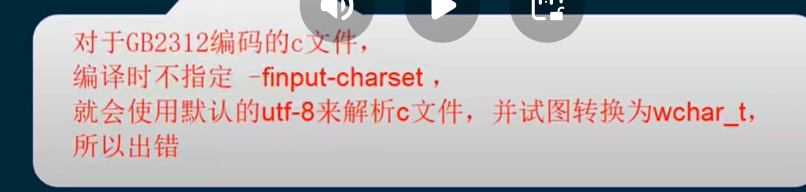

试验成功。但是"中"显示错误，变成了涓，为什么。因为源文件是UTF-8格式，虽然Linux编译默认也是UTF-8。但是我们使用的汉字库使用GB2312索引，所以，在编译时，要指定可执行文件的编码格式为GB2312

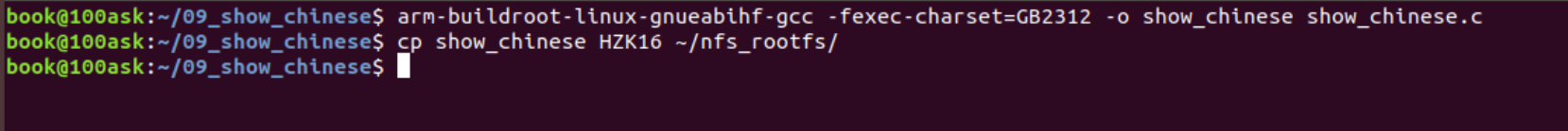

代码分析
int fd_fb;
struct fb_var_screeninfo var; /* Current var */
int screen_size;
unsigned char *fbmem;
unsigned int line_width;
unsigned int pixel_width;
int fd_hzk16;
struct stat hzk_stat;
unsigned char *hzkmem;
/**********************************************************************
* 函数名称： lcd_put_pixel
* 功能描述： 在LCD指定位置上输出指定颜色（描点）
* 输入参数： x坐标，y坐标，颜色
* 输出参数： 无
* 返 回 值： 会
* 修改日期 版本号 修改人 修改内容
* -----------------------------------------------
* 2020/05/12 V1.0 zh(angenao) 创建
***********************************************************************/
void lcd_put_pixel(int x, int y, unsigned int color)
{
unsigned char *pen_8 = fbmem+y*line_width+x*pixel_width;
unsigned short *pen_16;
unsigned int *pen_32;
unsigned int red, green, blue;
pen_16 = (unsigned short *)pen_8;
pen_32 = (unsigned int *)pen_8;
switch (var.bits_per_pixel)
{
case 8:
{
*pen_8 = color;
break;
}
case 16:
{
/* 565 */
red = (color >> 16) & 0xff;
green = (color >> 8) & 0xff;
blue = (color >> 0) & 0xff;
color = ((red >> 3) << 11) | ((green >> 2) << 5) | (blue >> 3);
*pen_16 = color;
break;
}
case 32:
{
*pen_32 = color;
break;
}
default:
{
printf("can't surport %dbpp\n", var.bits_per_pixel);
break;
}
}
}
/**********************************************************************
* 函数名称： lcd_put_ascii
* 功能描述： 在LCD指定位置上显示一个8*16的字符
* 输入参数： x坐标，y坐标，ascii码
* 输出参数： 无
* 返 回 值： 无
* 修改日期 版本号 修改人 修改内容
* -----------------------------------------------
* 2020/05/12 V1.0 zh(angenao) 创建
***********************************************************************/
void lcd_put_ascii(int x, int y, unsigned char c)
{
unsigned char *dots = (unsigned char *)&fontdata_8x16[c*16];
int i, b;
unsigned char byte;
for (i = 0; i < 16; i++)
{
byte = dots[i];
for (b = 7; b >= 0; b--)
{
if (byte & (1<<b))
{
/* show */
lcd_put_pixel(x+7-b, y+i, 0xffffff); /* 白 */
}
else
{
/* hide */
lcd_put_pixel(x+7-b, y+i, 0); /* 黑 */
}
}
}
}
/**********************************************************************
* 函数名称： lcd_put_chinese
* 功能描述： 在LCD指定位置上显示一个16*16的汉字
* 输入参数： x坐标，y坐标，ascii码
* 输出参数： 无
* 返 回 值： 无
* 修改日期 版本号 修改人 修改内容
* -----------------------------------------------
* 2020/05/12 V1.0 zh(angenao) 创建
***********************************************************************/

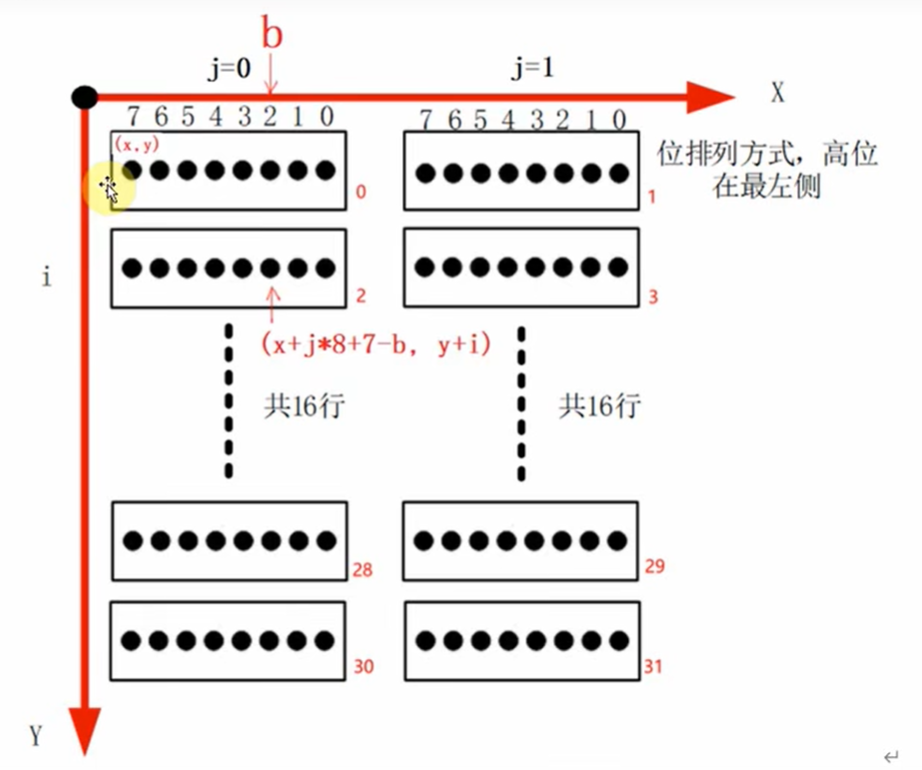

void lcd_put_chinese(int x, int y, unsigned char *str)
{
unsigned int area = str[0] - 0xA1;
unsigned int where = str[1] - 0xA1;
unsigned char *dots = hzkmem + (area * 94 + where)*32;
unsigned char byte;
int i, j, b;
for (i = 0; i < 16; i++)
for (j = 0; j < 2; j++)
{
byte = dots[i*2 + j];
for (b = 7; b >=0; b--)
{
if (byte & (1<<b))
{
/* show */
lcd_put_pixel(x+j*8+7-b, y+i, 0xffffff); /* 白 */
}
else
{
/* hide */
lcd_put_pixel(x+j*8+7-b, y+i, 0); /* 黑 */
}
}
}
}
int main(int argc, char **argv)
{
unsigned char str[] = "中";
fd_fb = open("/dev/fb0", O_RDWR);//打开freambuffer
if (fd_fb < 0)
{
printf("can't open /dev/fb0\n");
return -1;
}
if (ioctl(fd_fb, FBIOGET_VSCREENINFO, &var))//获取framebuffer信息
{
printf("can't get var\n");
return -1;
}
line_width = var.xres * var.bits_per_pixel / 8;
pixel_width = var.bits_per_pixel / 8;
screen_size = var.xres * var.yres * var.bits_per_pixel / 8;
fbmem = (unsigned char *)mmap(NULL , screen_size, PROT_READ | PROT_WRITE, MAP_SHARED, fd_fb, 0);//映射framebuffer
if (fbmem == (unsigned char *)-1)
{
printf("can't mmap\n");
return -1;
}
fd_hzk16 = open("HZK16", O_RDONLY);//打开汉字库文件
if (fd_hzk16 < 0)
{
printf("can't open HZK16\n");
return -1;
}
if(fstat(fd_hzk16, &hzk_stat))
{
printf("can't get fstat\n");
return -1;
}
hzkmem = (unsigned char *)mmap(NULL , hzk_stat.st_size, PROT_READ, MAP_SHARED, fd_hzk16, 0);//映射汉字库
if (hzkmem == (unsigned char *)-1)
{
printf("can't mmap for hzk16\n");
return -1;
}
/* 清屏: 全部设为黑色 */
memset(fbmem, 0, screen_size);
lcd_put_ascii(var.xres/2, var.yres/2, 'A'); /*在屏幕中间显示8*16的字母A*/
printf("chinese code: %02x %02x\n", str[0], str[1]);
lcd_put_chinese(var.xres/2 + 8, var.yres/2, str);
munmap(fbmem , screen_size);
close(fd_fb);
return 0;
}
FreeType实验

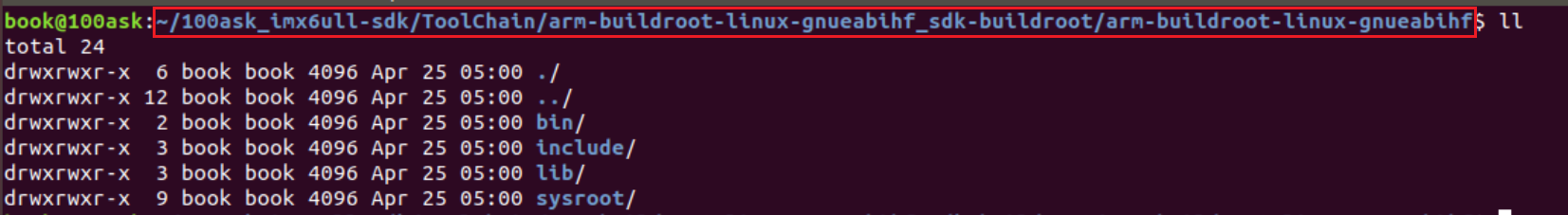

如下是Ubuntu虚拟机上适用于IMX_6ULL开发板的交叉编译工具链位置，可以看到几个目录，我们可以将自己写的头文件和库放到对应位置，头文件一般放到sysroot/user/include下。库文件(.so)一般放到sysroot/user/lib下

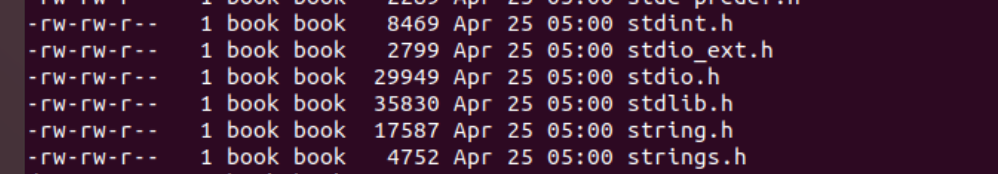

比如我们使用交叉编译链时，包含的stdio.h在哪里呢，也在/home/book/100ask_imx6ull-sdk/ToolChain/arm-buildroot-linux-gnueabihf_sdk-buildroot/arm-buildroot-linux-gnueabihf/sysroot/usr/include/，如下，当然，如果使用linux自带的gcc，包含的头文件在/usr/include
万能命令

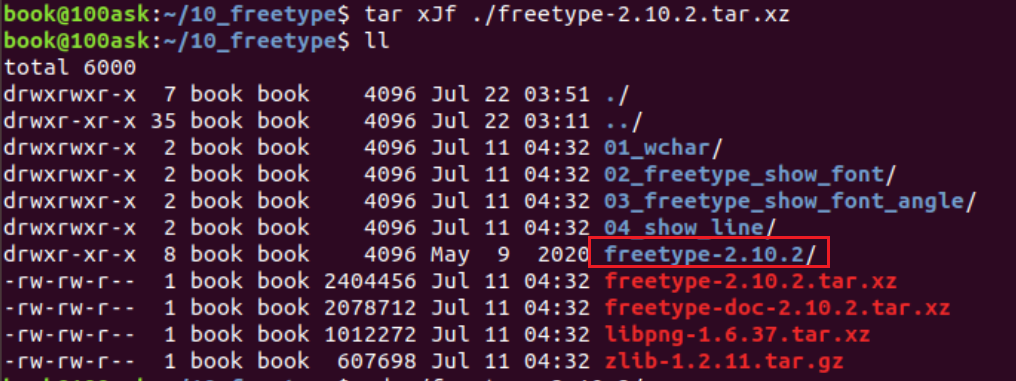

解压FreeType

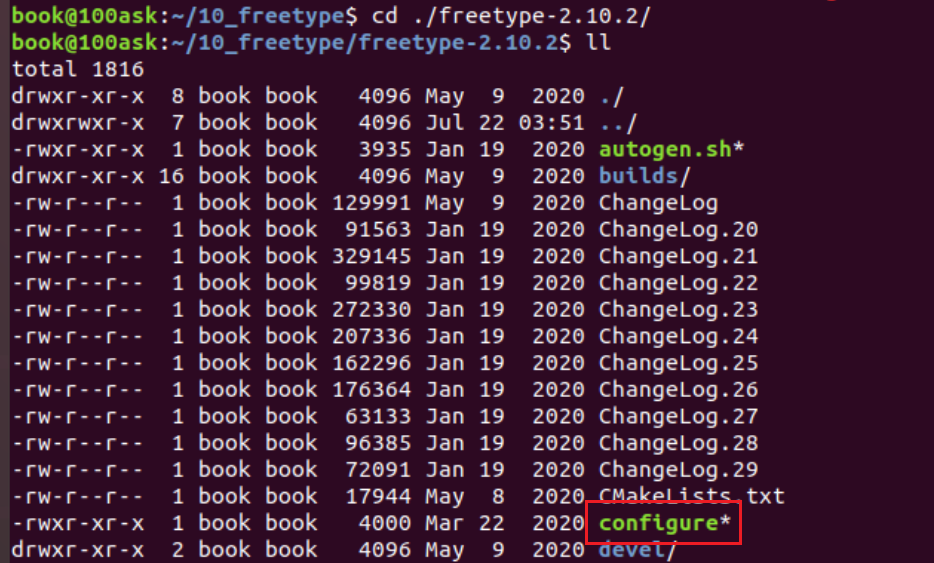

进入，可以看到有config文件

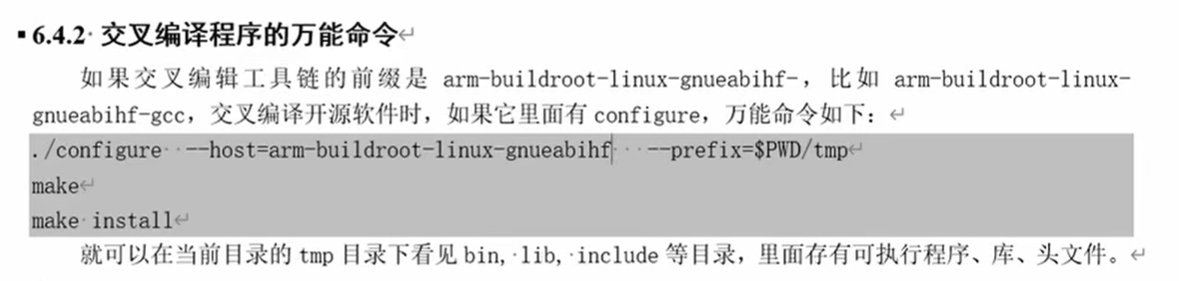

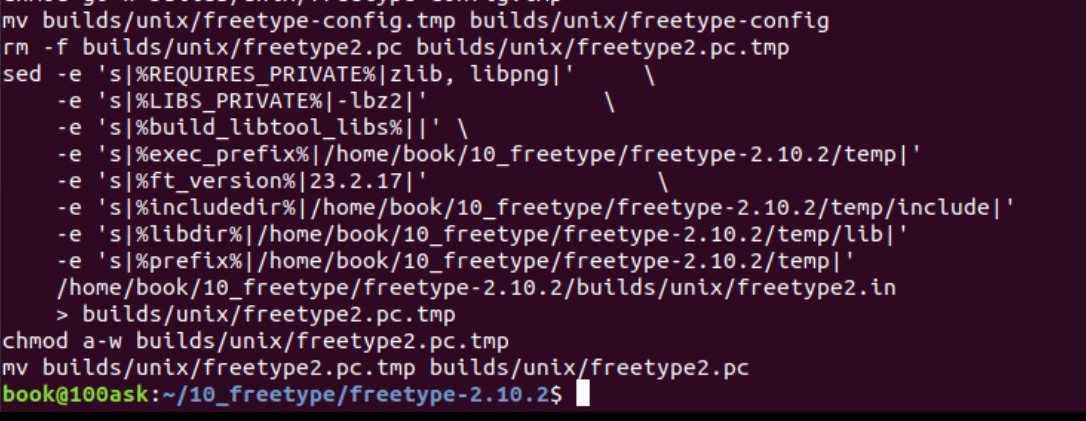

使用万能命令，生成makefile

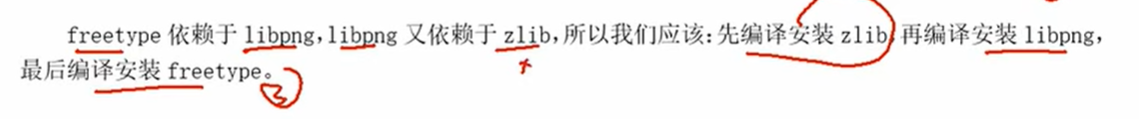

执行make，成功，如果失败，原因是FreeType依赖于其他库，不过，imx_6ull工具链已经有了zlib，按理来说还要编译安装libpng，不过这里成功了，不管了
make成功

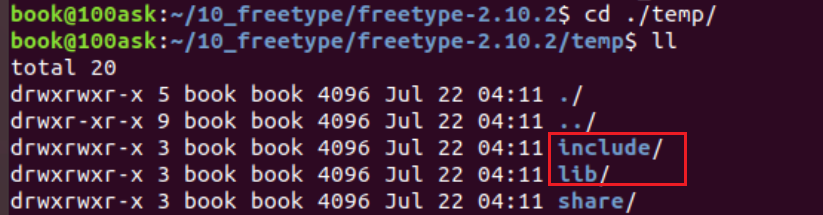

make install，如下，成功，在./temp里有了include和lib文件夹
将include里和lib里全部拷贝到工具链下的/usr/include和/usr/lib，-rf表示递归
到这里，我们就手动编译安装了FreeType
wchar测试
每一个wchar类型的字符，都将以unicode码保存，即使文件保存格式不是unicode
第一次报错，因为

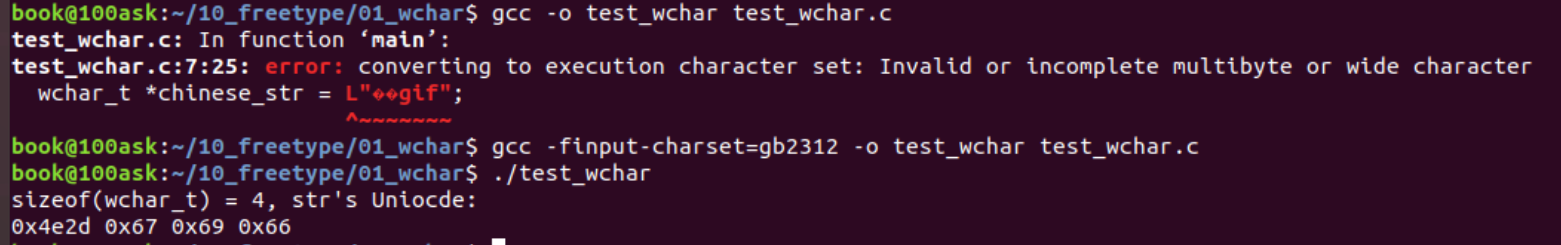

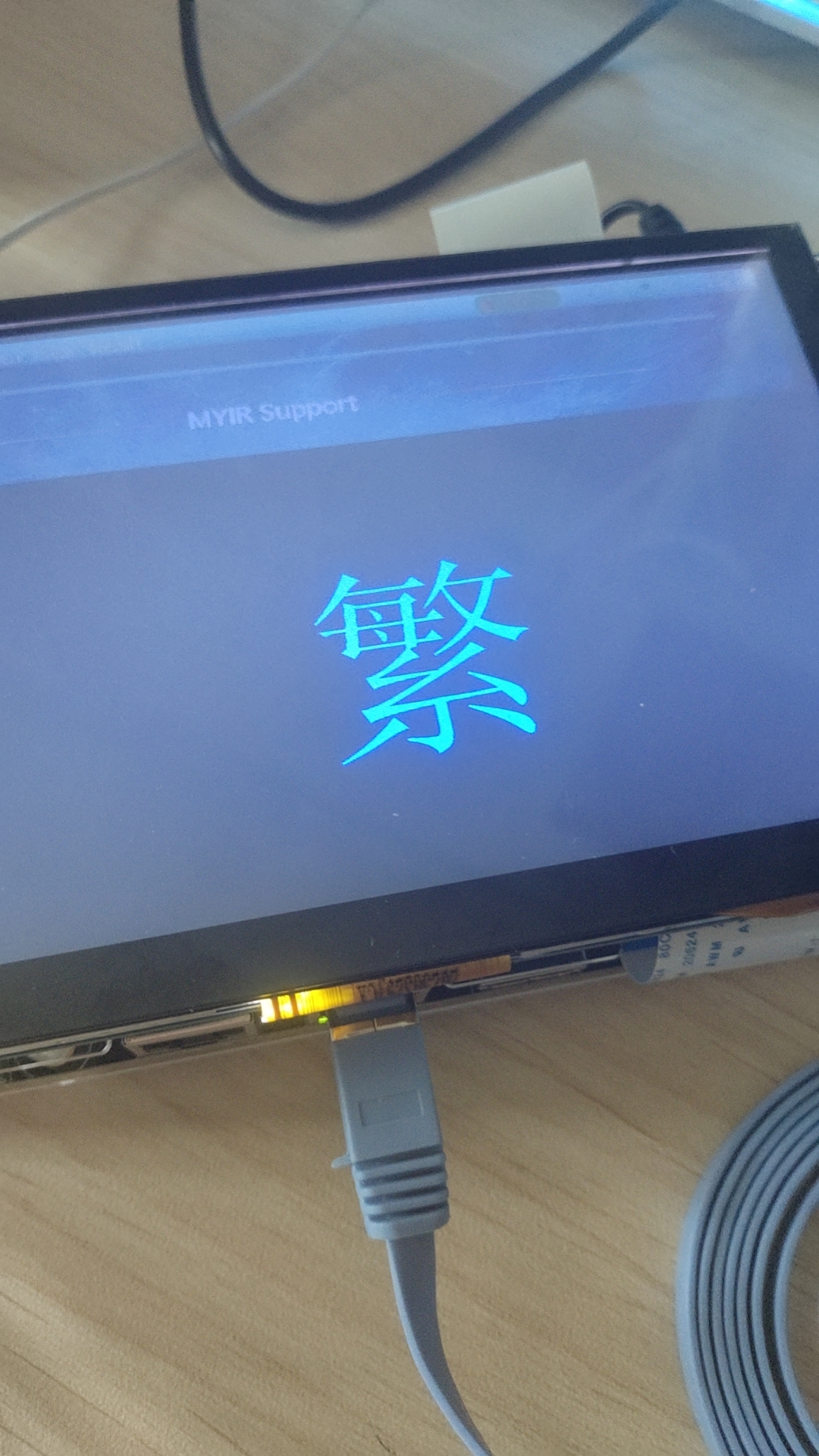

FreeType显示汉字

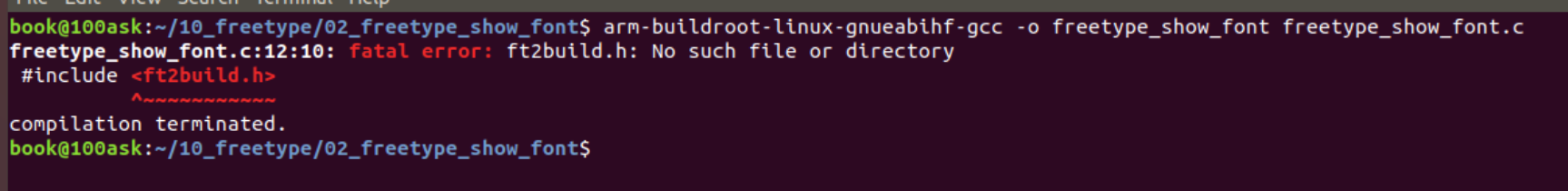

错误，找不到头文件，问题是因为之前编译的FreeType在工具链的usr/include/freetype2/目录，所以找不到，只需要将freetype2下所有文件移动到include即可

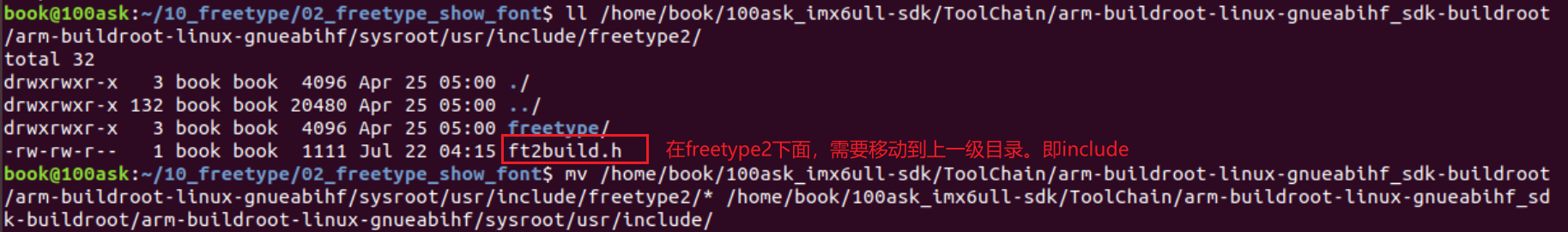

移动

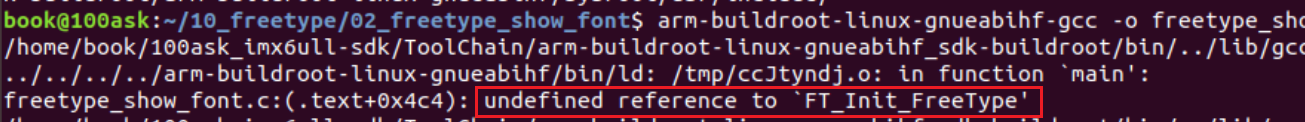

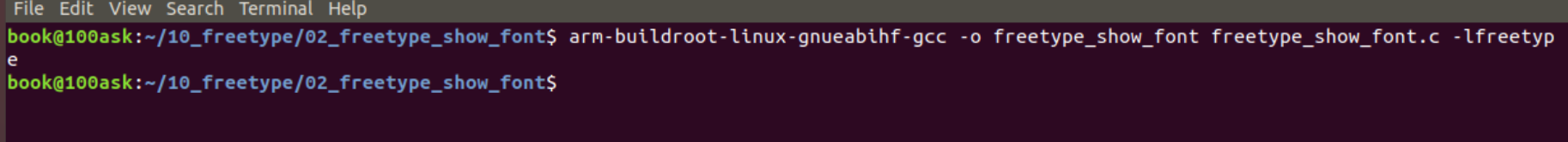

再次编译，报错，函数未定义，只需要加上参数编译即可
成功

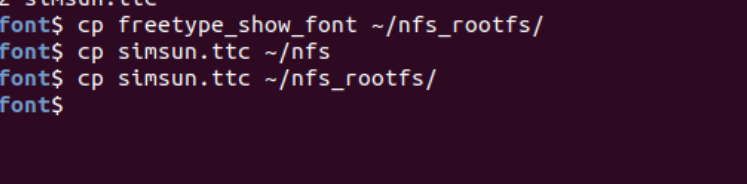

拷贝到网络文件系统的

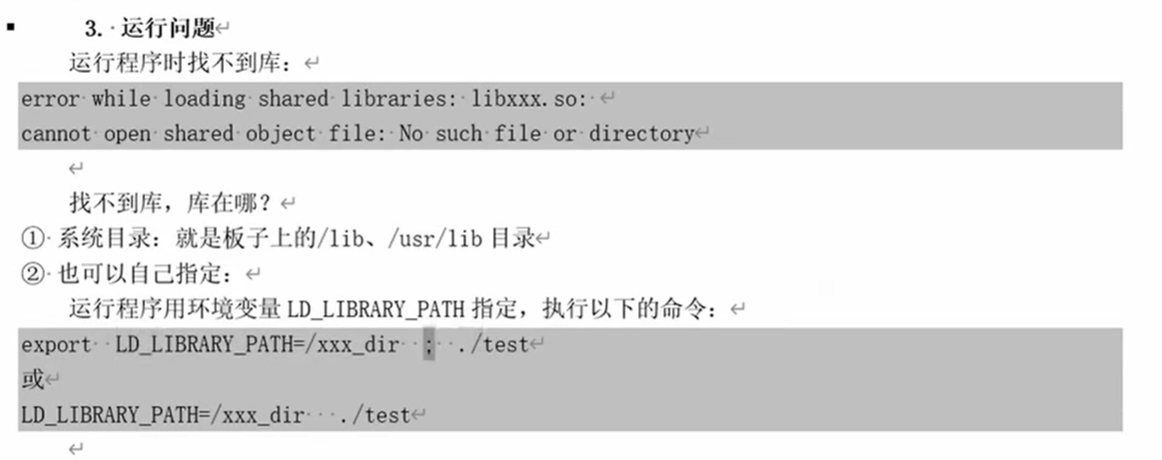

板子执行

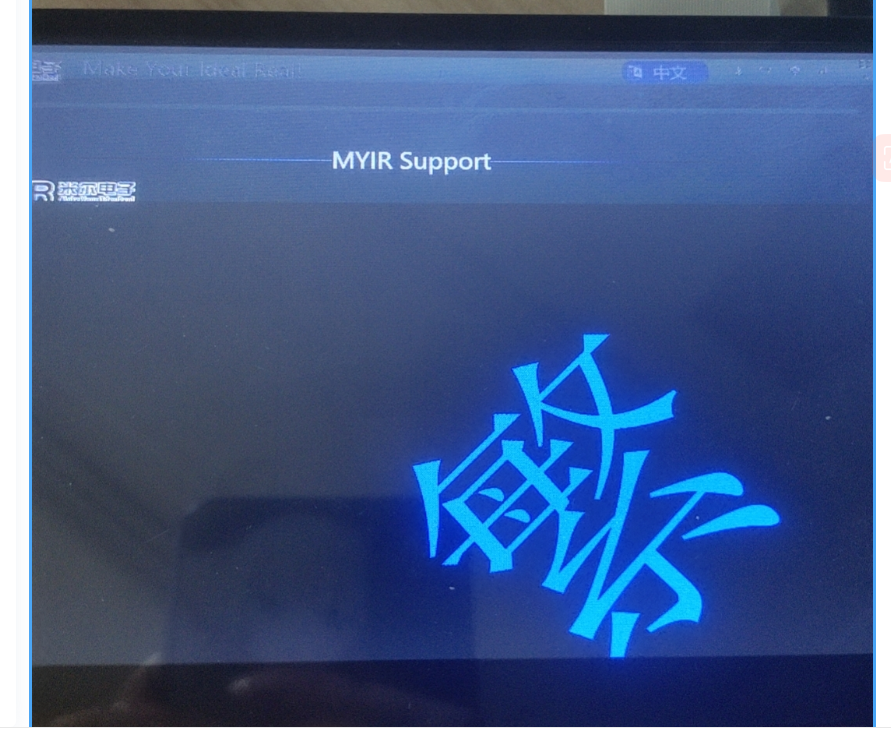

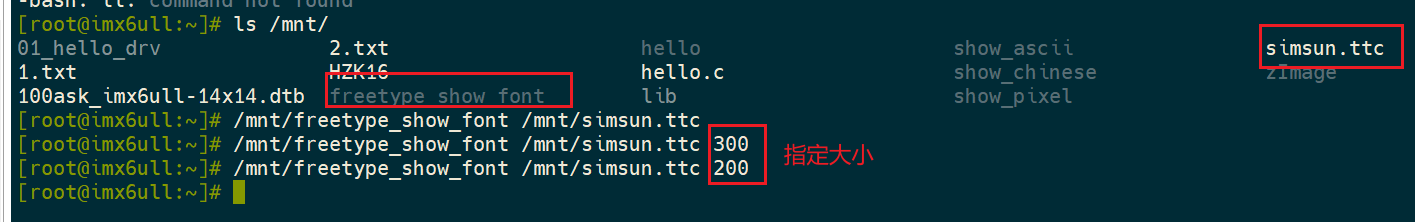

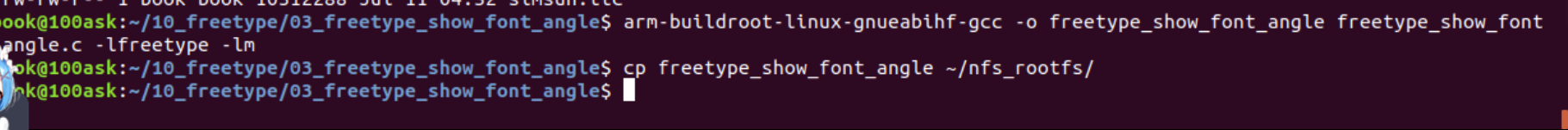

还可以让字体发生旋转，代码略微变化，编译参数要指定-lm，表示数学库
拷贝运行，第一个参数必须是角度，第二个才是大小

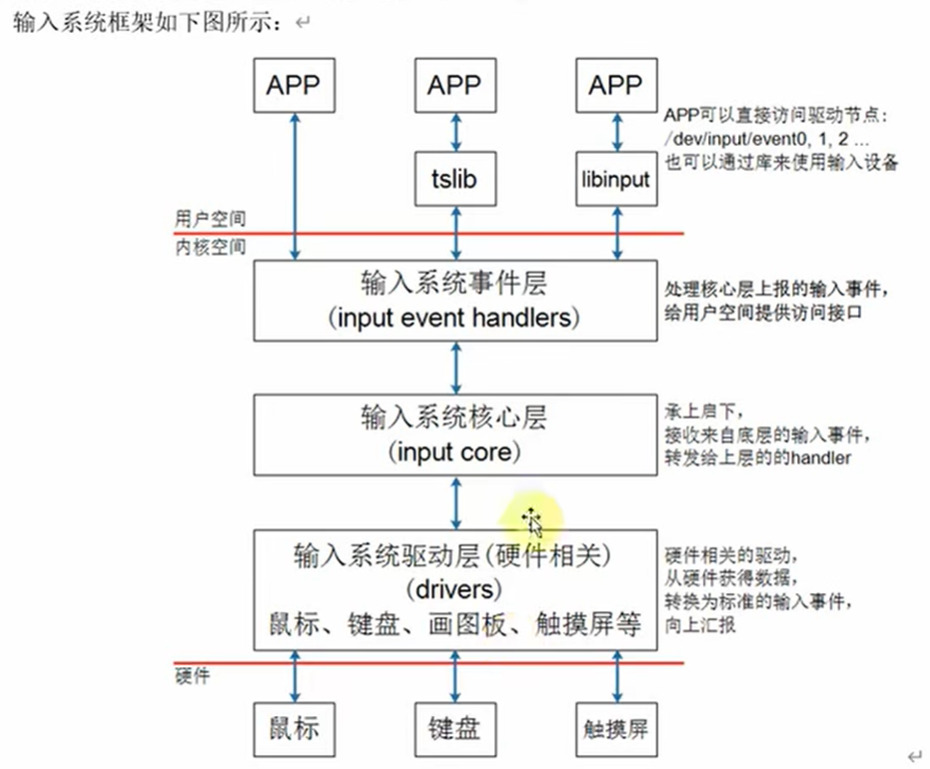

输入系统

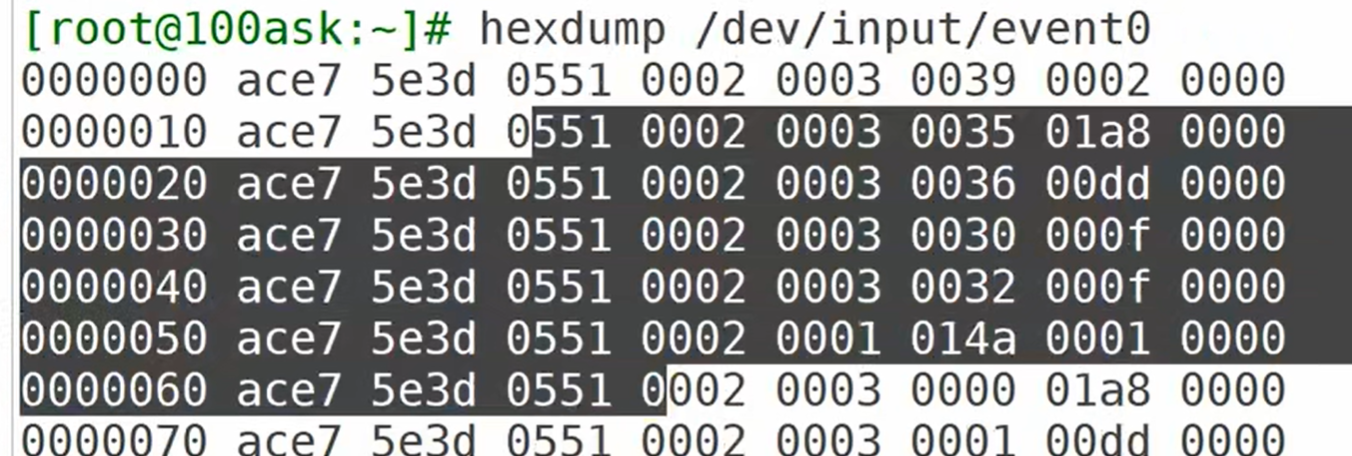

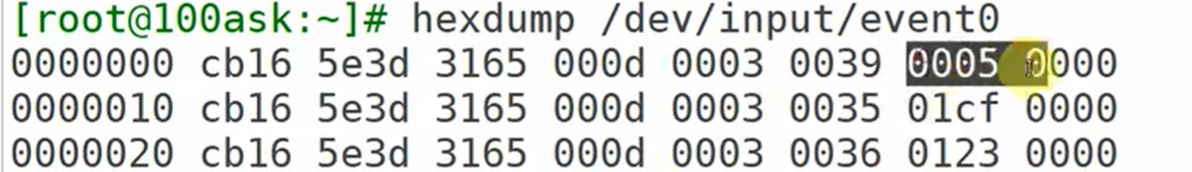

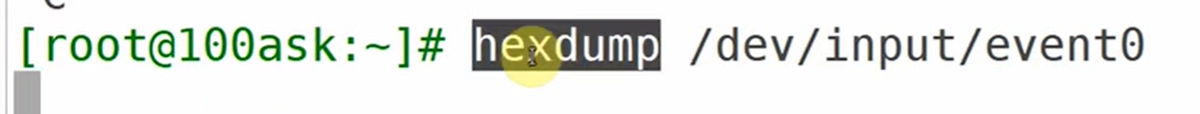

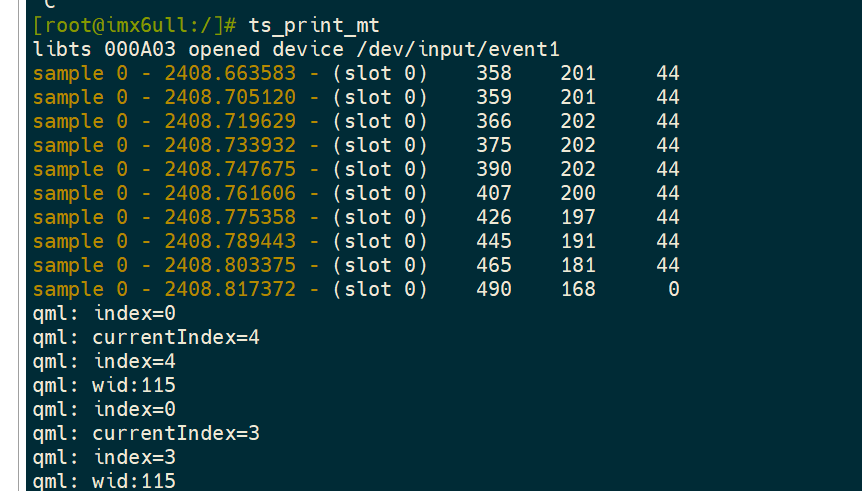

如下，查看event0设备节点数据，假设屏幕是event0，在没有点击屏幕时，是没有输出的，这时候的hexdump程序在休眠，当点击屏幕后，hexdump会被唤醒，就会输出数据
当点击屏幕后，会触发中断，中断服务函数就会到驱动程序去获取数据，传给核心层，转化为统一格式后再传给事件层，事件层再唤醒应用程序，并将数据传给它。
如下，这些数据不是一个事件，每一行都是一个事件，因为人点击屏幕不是一瞬间完成的。

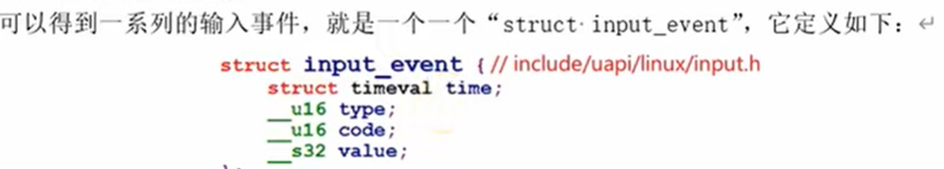

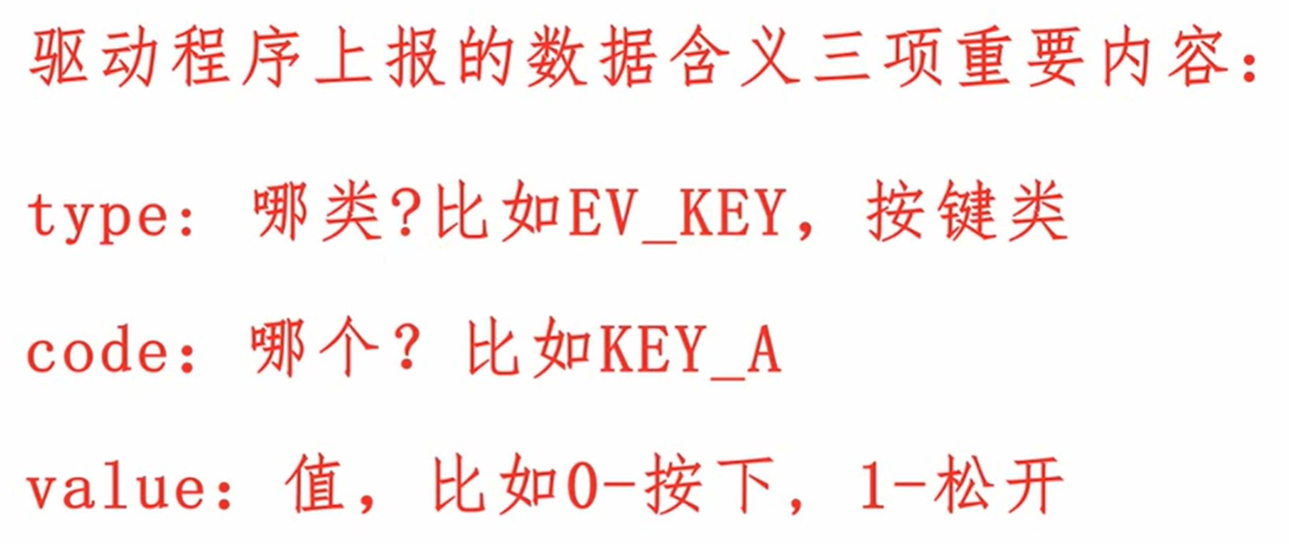

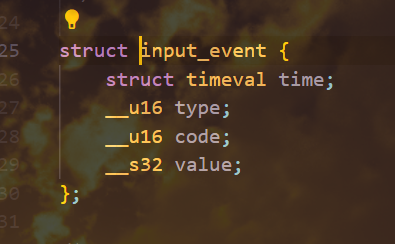

上面的数据表示什么意思呢，linux通过一个结构体描述一个事件，上面的输入事件同理。当然，结构体内还有事件发生的时间（从系统运行到现在）。

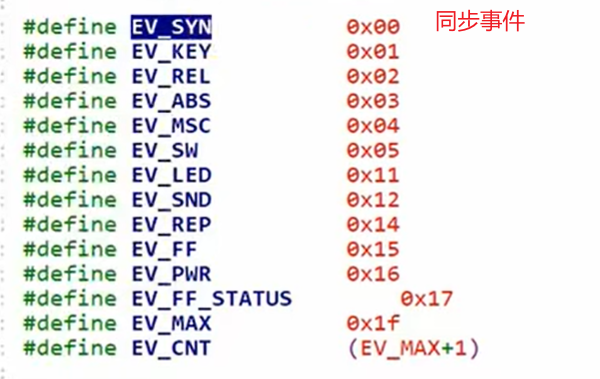

事件类型

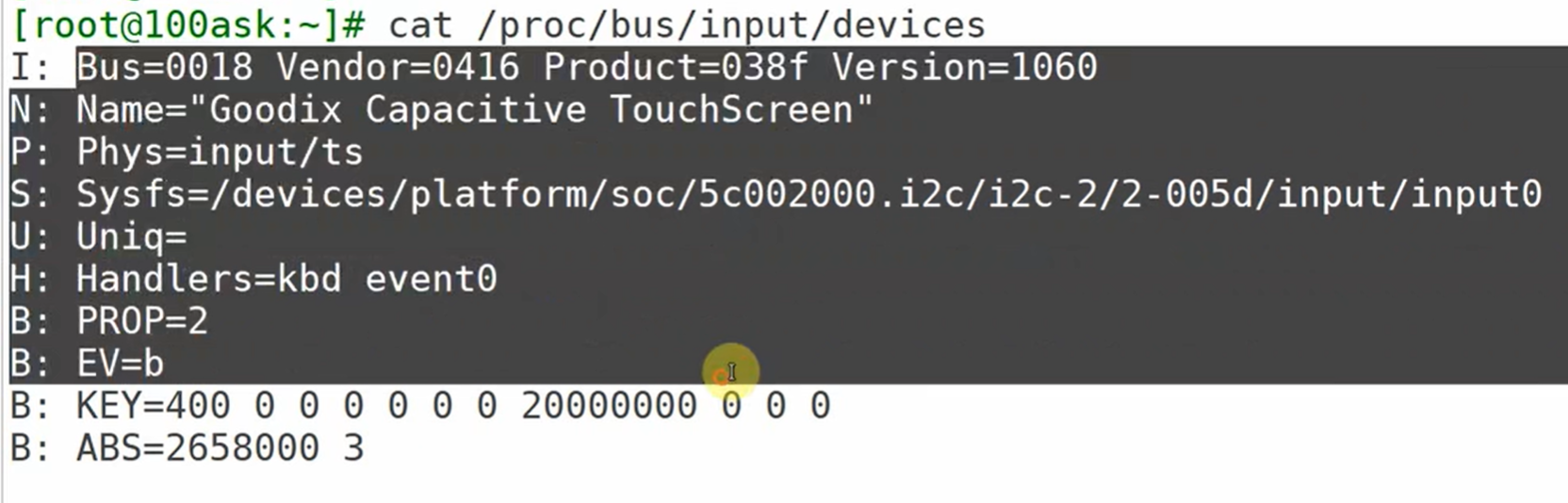

如何查看设备节点的详细信息呢，如下

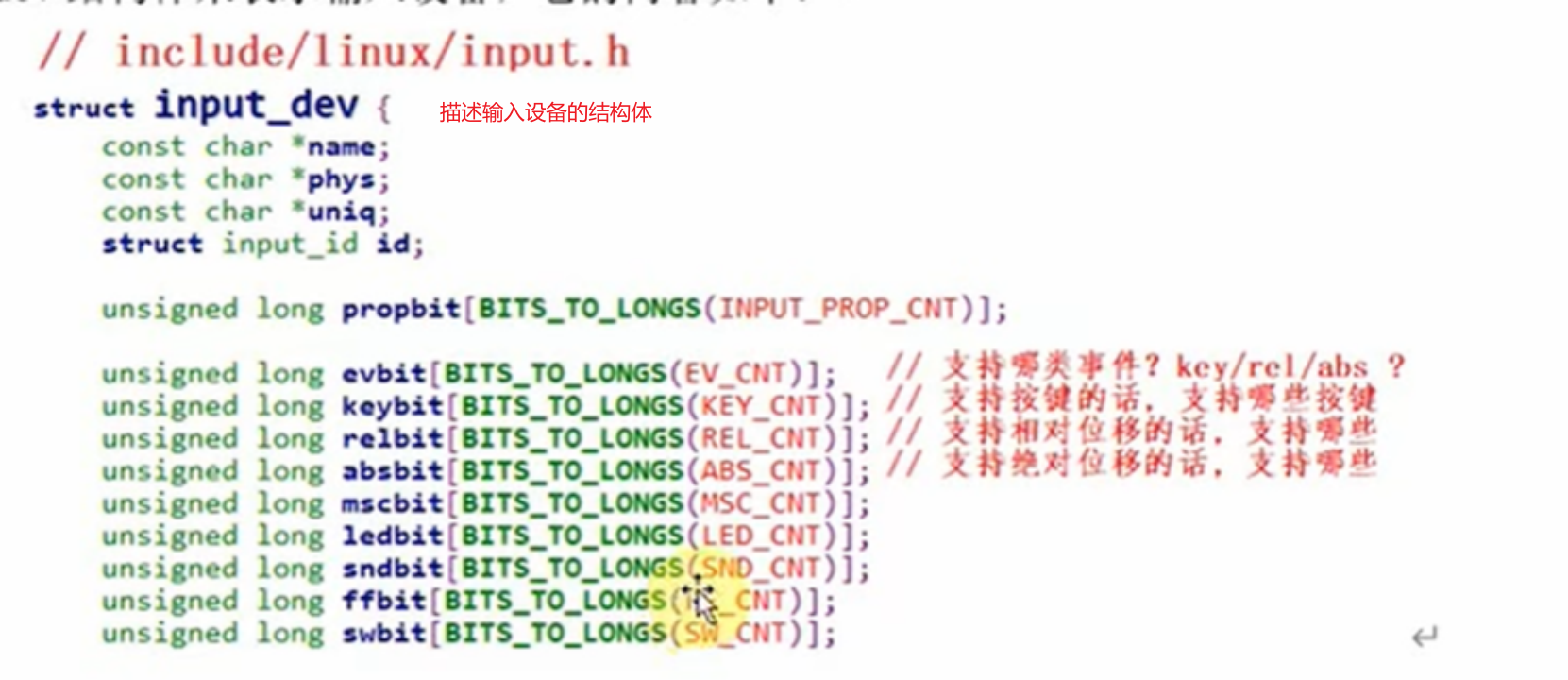

描述输入设备的结构体，可以看到，一个输入设备有十个数组，就像bitmap，对于evbit，就是支持的事件类型。

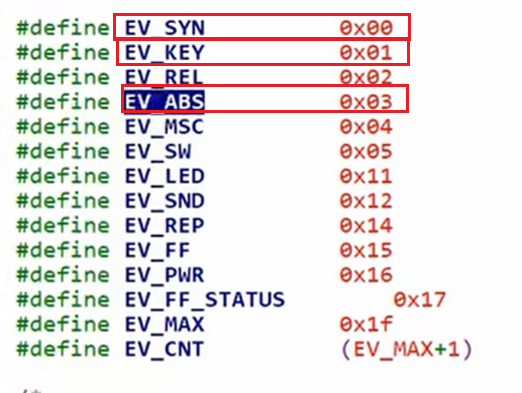

比如上面的event0设备，EV=b，二进制为1011，即支持0，1，3号事件。分别是同步事件，按键事件，绝对位移事件。

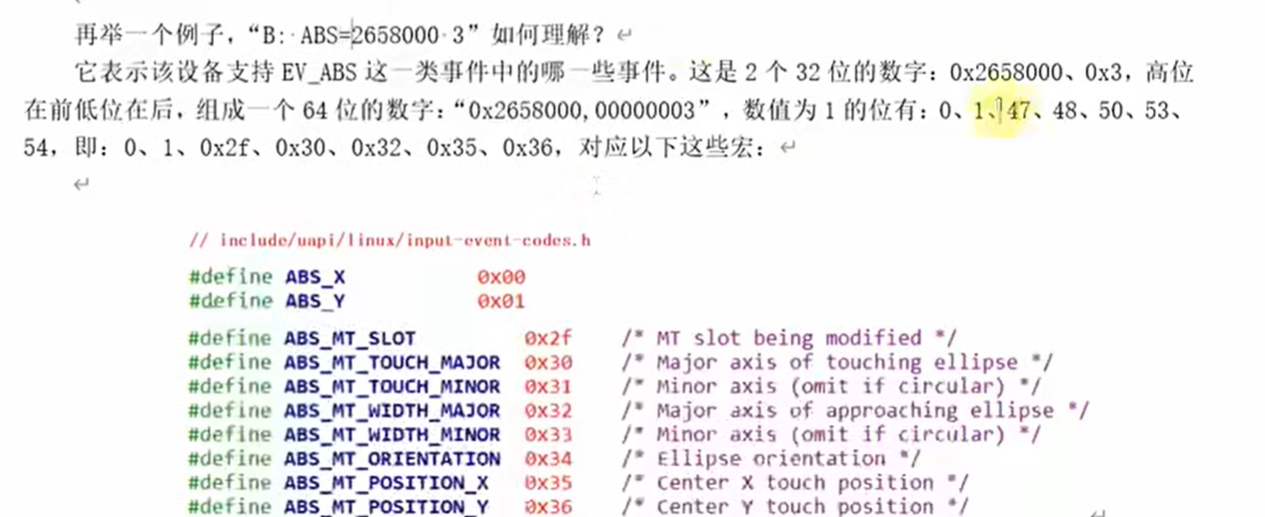

绝对位移事件又分为多种属性，或者说子事件，如下B:ABS=2658000 3
再次分析之前的hexbump输出的数据

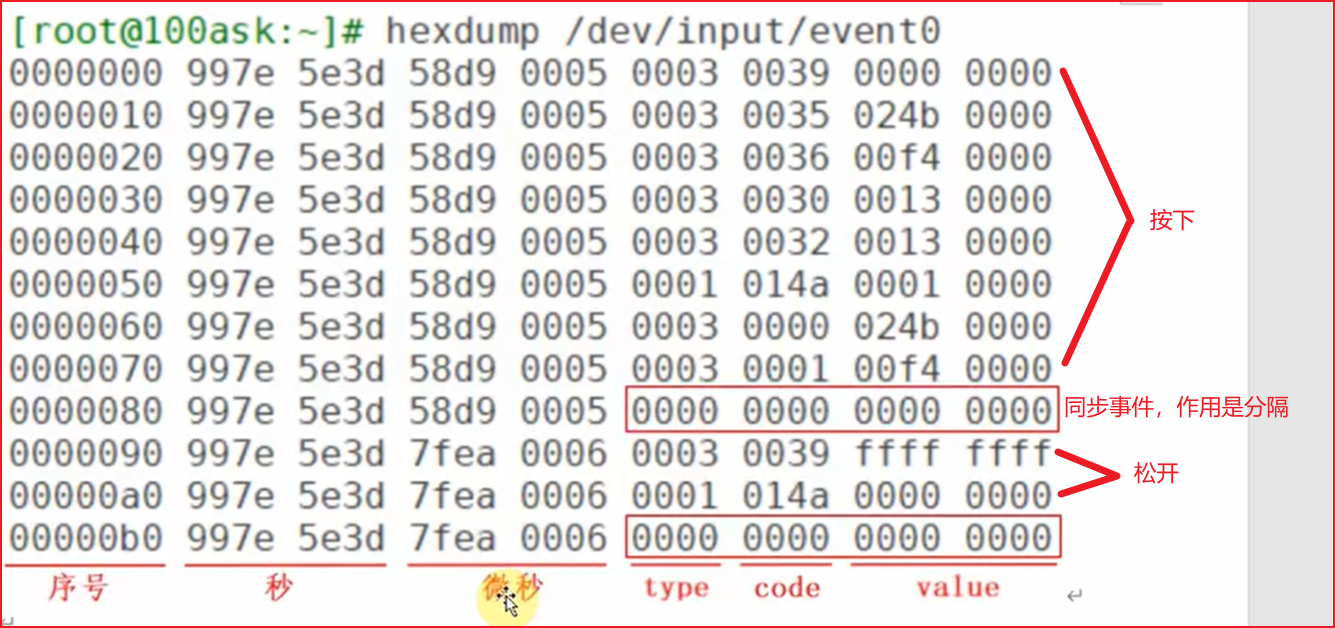

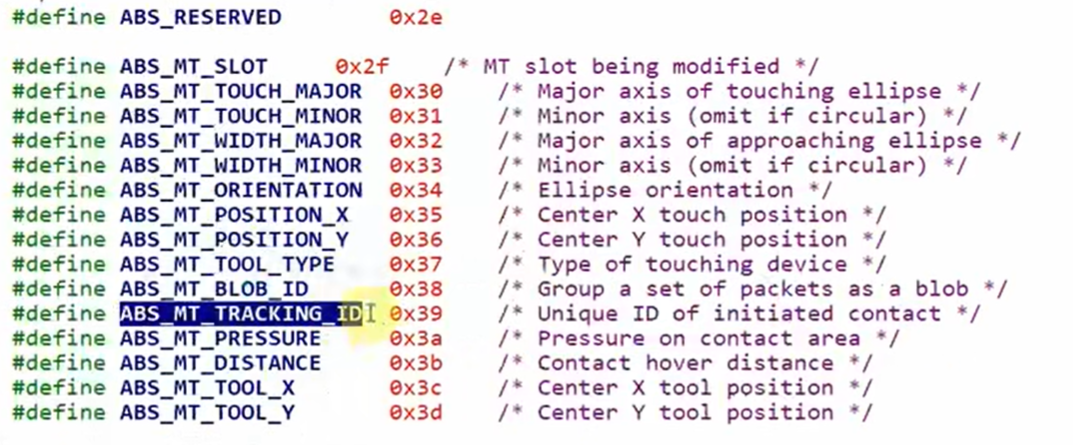

如下，0003表示支持绝对位移事件，0039表示ID，0035是x方向的位移，0036是y方向的位移。
编写程序，查看输入设备的信息，比如支持哪些事件

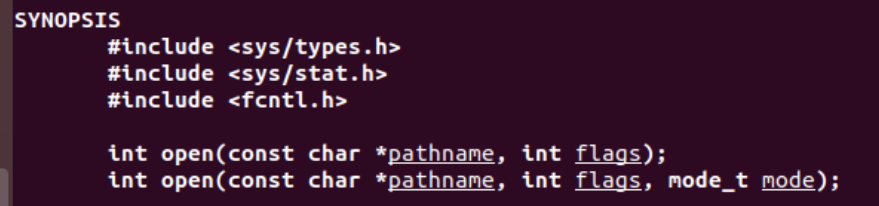

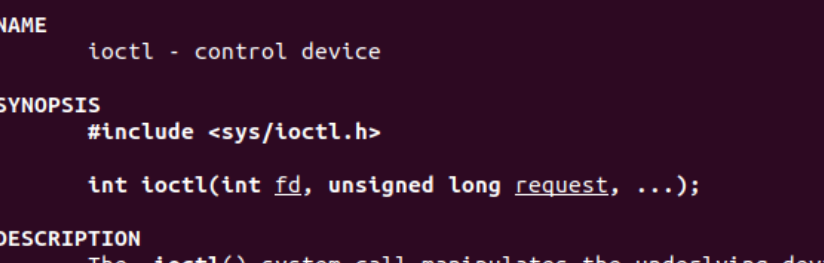

其实linux已经有完整的库函数，不过为了训练，我们还是手动实现，首先man 2 open查看open函数需要哪些头文件
另外，还要用到evdev.c里的

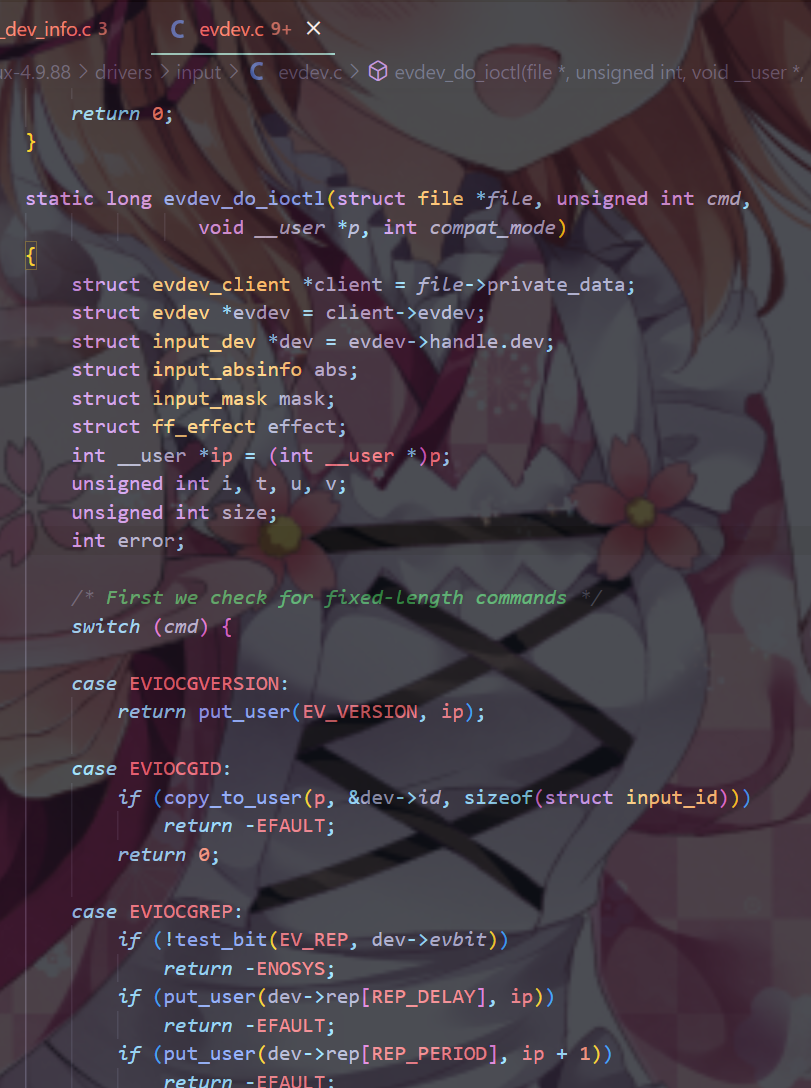

evdev_do_ioctl，ioctl不就是获取信息吗，cmd参数定义在input.h，不过不是linux内核里，而是编译链里 input.h

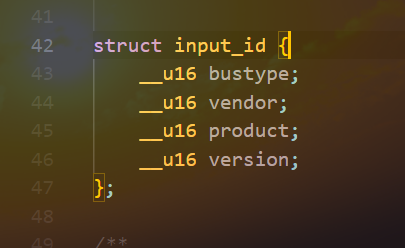

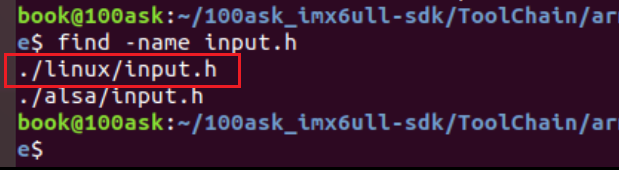

如下，input.h在编译链下include/linux/里，那个alsa是声卡的，不管他，即程序要包含<linux/input.h>
还要用linux自己的ioctl函数，open ioctl,即要包含<sys/ioctl.h>
代码
#include <stdio.h>
#include <linux/input.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <sys/ioctl.h>
int main(int argc, char **argv)
{
char *ev_names[]={
"EV_SYN",
"EV_KEY",
"EV_REL",
"EV-ABS",
"EV_MSC",
"EV_SW",
"NULL",
"NULL",
"NULL",
"NULL",
"NULL",
"NULL",
"NULL",
"NULL",
"NULL",
"NULL",
"NULL",
"EV_LED",
"EV_SND",
"NULL",
"EV_REP",
"EV_FF",
"EV-PWR"
};
int fd; // 句柄
int err;
struct input_id id; // 结构体在input.h里面
int i,j;
unsigned int evbit[2];
int len;
/*用法 ./view_dev_info /dev/input/eventX*/
if (argc != 2)
{
printf("用法 ./view_dev_info /dev/input/eventX");
return -1; // 失败
}
fd = open(argv[1], O_RDWR); // 可读可写
if (fd < 0)
{
printf("ERR: %s open failed", argv[1]);
return -1;
}
// 第二个参数，根据input.h里的cmd宏定义设置，是获取id还是支持的事件位图evbit
err = ioctl(fd, EVIOCGID, &id);
if (err == 0)
{
printf("bustype = 0x%s\n", id.bustype);
printf("vendor = 0x%s\n", id.vendor);
printf("product = 0x%s\n", id.product);
printf("version = 0x%s\n", id.version);
}
else
return -1 ;
// 存在evbit里，len只是长度,LEN==2
len = ioctl(fd, EVIOCGBIT(0, 8), &evbit); // 0表示读取evbit，改为1就是读取keybit第二个参数是读取的字节数
if (len > 0 && len <= 8)
{
for(i=0;i<8;i++){
unsigned char *byte=(unsigned char *)evbit[i];
for(j=0;j<8;i++){
if(*byte &= (1<<j)){
printf("%S ",ev_names[i*8+j]);
}
}
}
}
return 0;
}
上面的程序是查看屏幕支持的事件，下面将以此为基础，编程实现读取屏幕数据，当点击屏幕时，输出，type，code，value等等。有多种方式，有直接读取，休眠唤醒读取，POLL读取，直接读取如果没有数据就立即返回，休眠唤醒的话无数据休眠，有数据唤醒，POLL就是在超时时间内一直读取，时间一到就返回。
直接读取和休眠唤醒读取
#include <string.h>//strcmp要
#include <unistd.h>//read函数需要

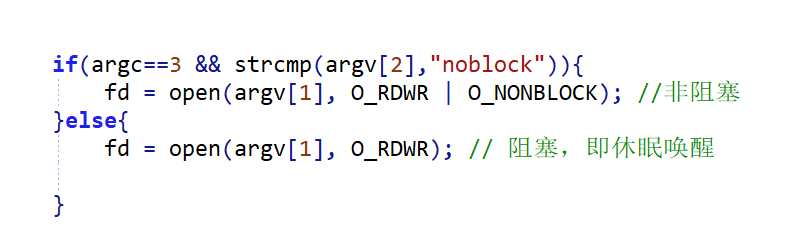

传入参数O_NOOBLOCK就是以非阻塞方式打开
然后读取数据，
POLL方式读取
在打开设备节点时，必须以非阻塞方式打开，因为POLL就是在超时时间内一直读取。

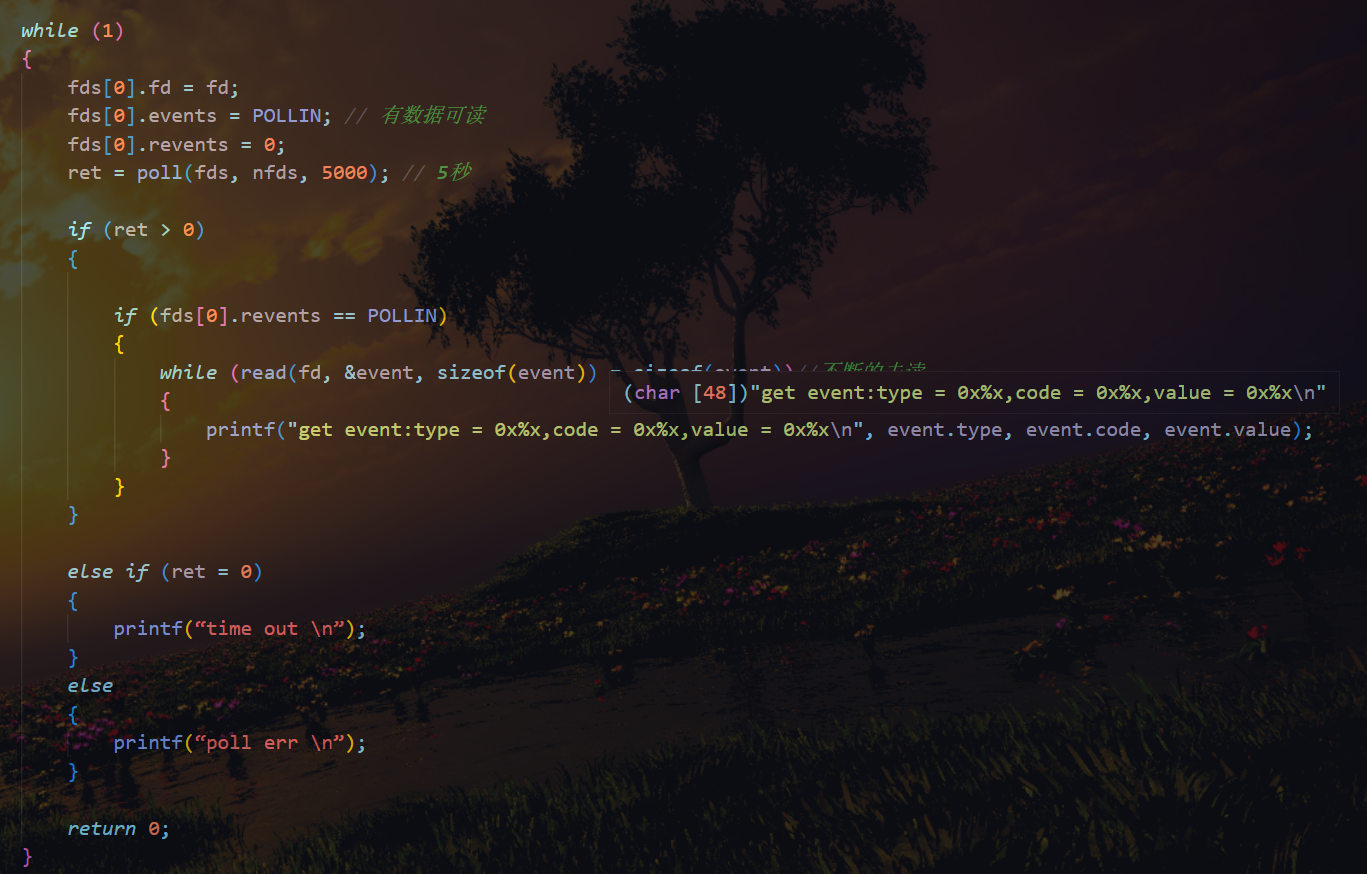

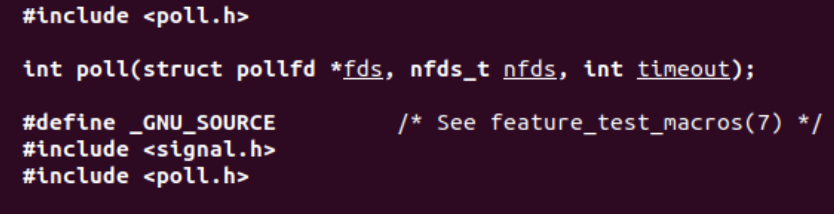

用man查看poll函数，包含头文件poll.h，关于poll函数用法，第一个参数是一个结构体数组，第二个是nfds_t结构体，然后是超时时间
异步通知方式

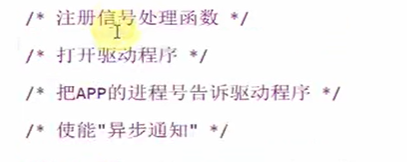

步骤大概如下

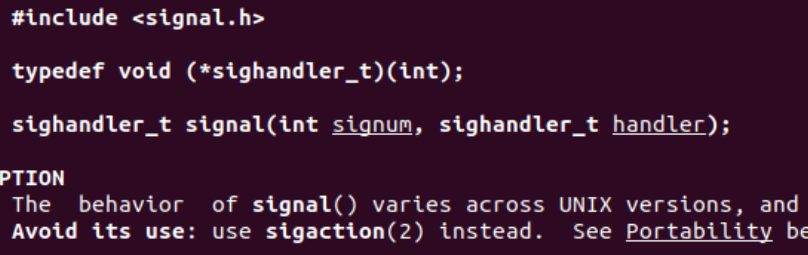

查看signal函数

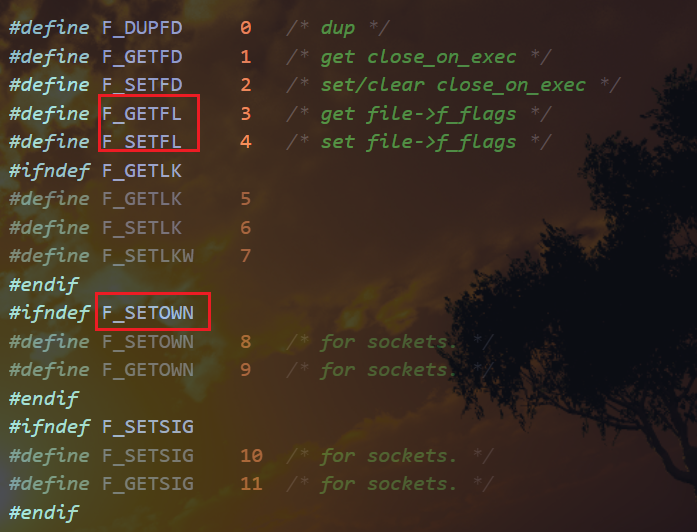

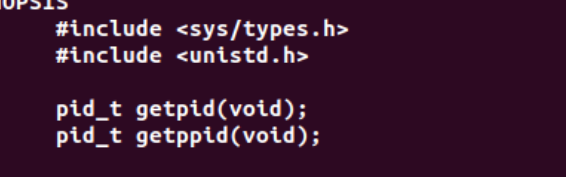

getpid
fcntl

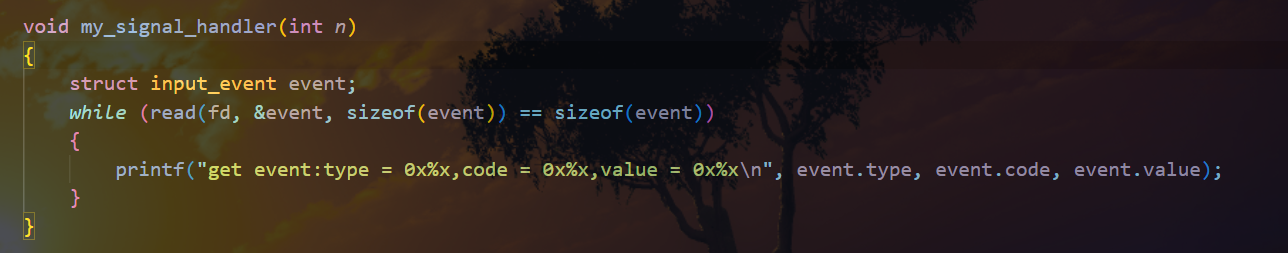

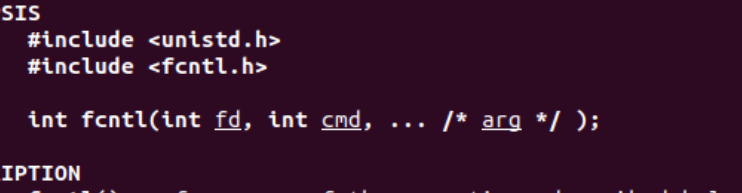

部分代码

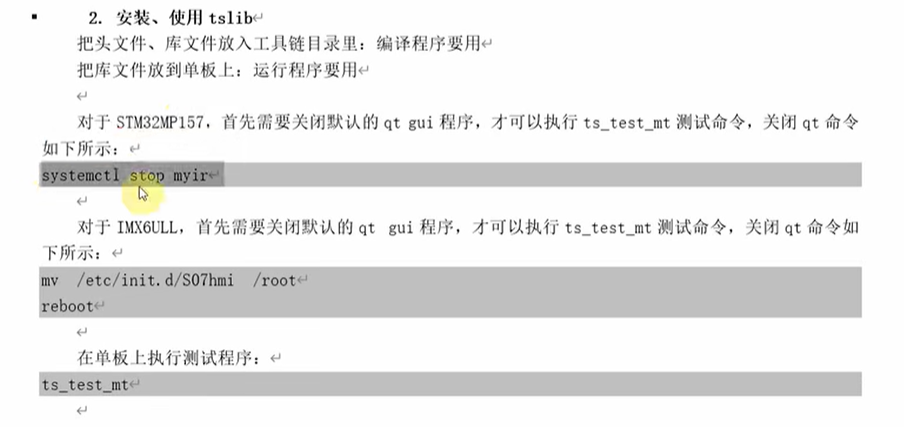

tslib，即toach screen库，是关于触摸屏的开源库，有很多封装好的程序。
1-5是为了配置开发环境，以后自己编程时，编译会用到
1,。先解压
2.再配置

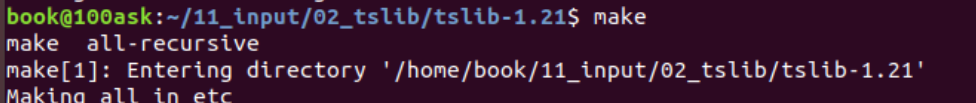

3.make编译

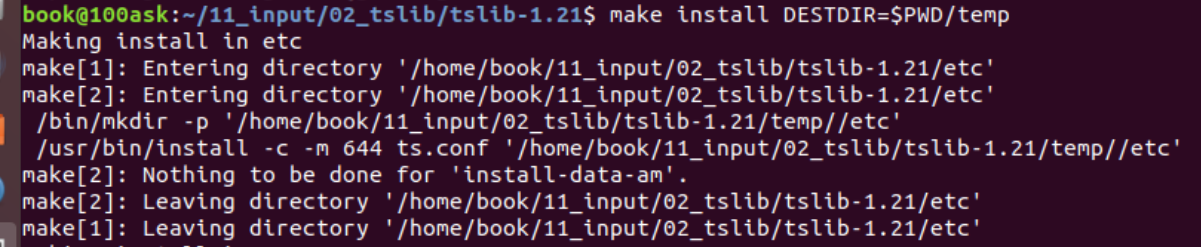

4.安装
5.拷贝到工具链
6.挂载

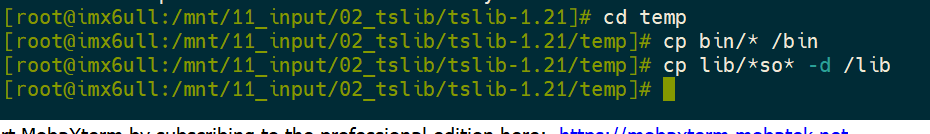

7.拷贝到开发板，这里是为了配置开发板的运行环境
测试
ts_print_mt，成功
ts_test_mt
无反应，要关闭GUI
网络编程
TCP，可靠的，面向链接的
先写服务端

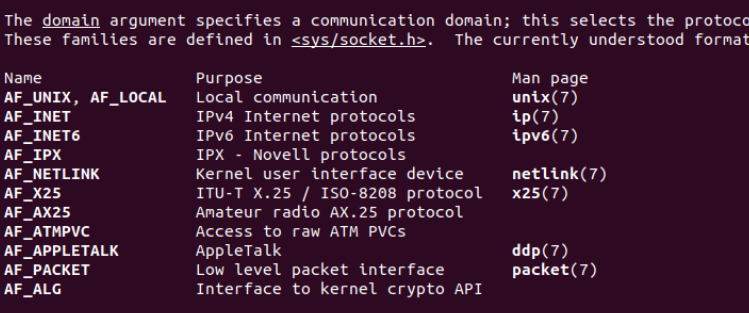

domain选择AF_INET，因为是ipv4

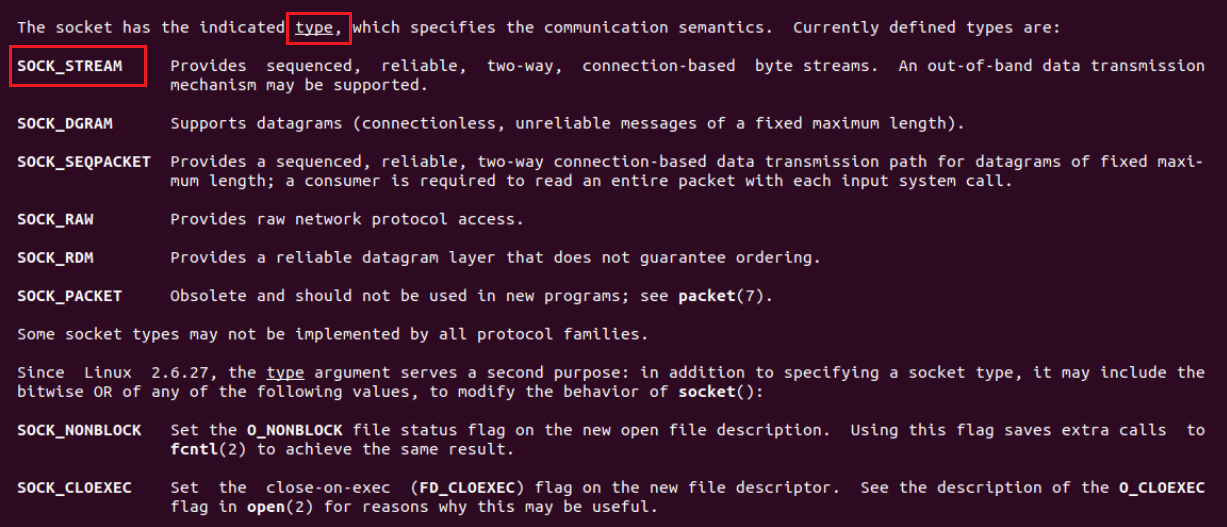

type参数

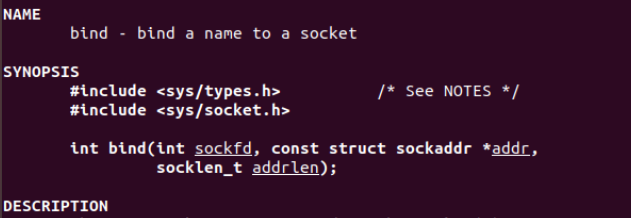

bind函数

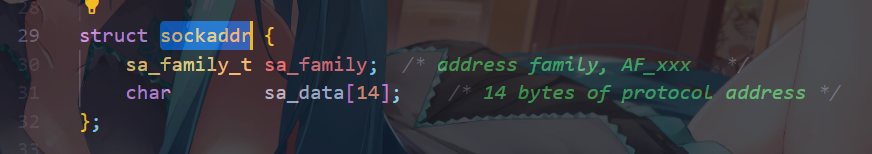

可以用这个结构体，但不太好，用sockaddr_in结构体更好

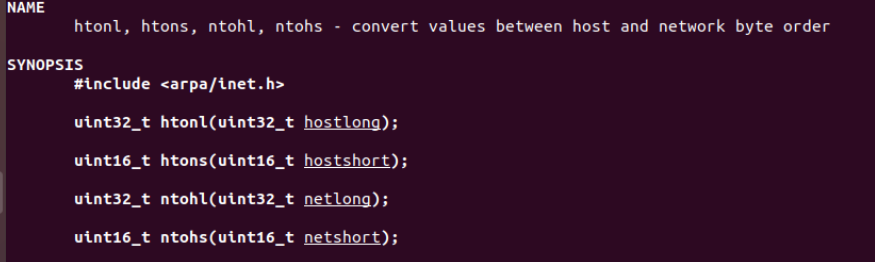

将端口转为字节序的函数

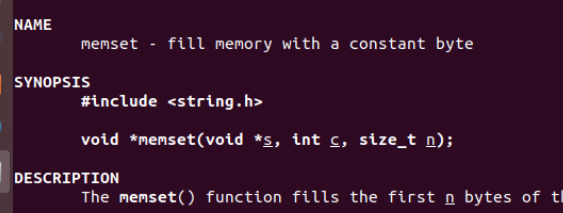

memset
listen，参数backlog是最大同时监听数

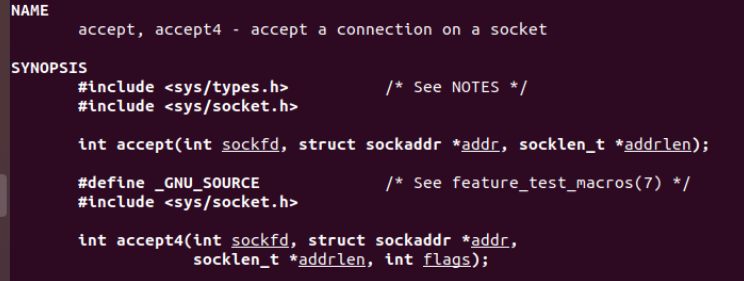

accept

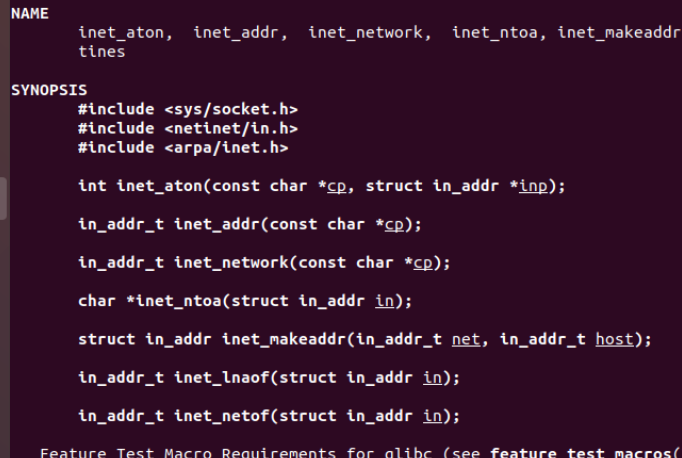

inet_ntoa，将网络ip转为字符串，ascll码

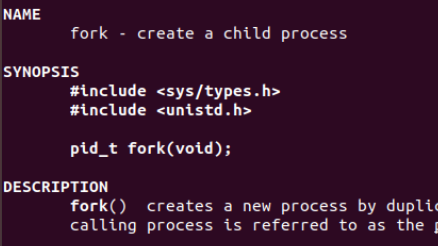

fork，创建子进程的函数，是为了实现接收多个客户端
fork函数返回值，创建成功的话，子进程的pid将会返回给父进程，并且将0返回给子进程，如果创建子进程失败，就将-1返回给父进程。

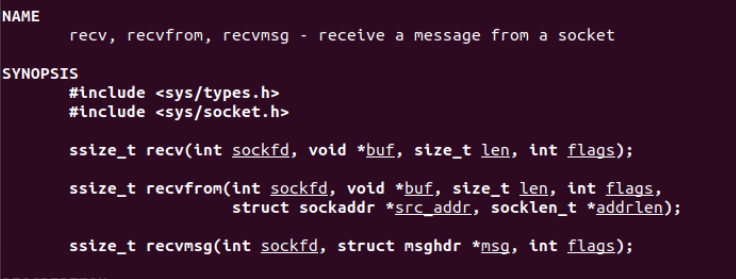

recv函数
tcp_server完整代码
#include <sys/socket.h>
#include <stdio.h>
#include <arpa/inet.h>
#include <string.h>
#include <netinet/in.h>
#include <sys/types.h>
#include <unistd.h>
int main(int argc, char **argv)
{
int iSocketClient_fd;
int iAddrLen;
int iSocketServer_fd;
int iRet;
struct sockaddr_in tSocketServerAddr;
struct sockaddr_in tSocketClientAddr;
int iRecvLen;
unsigned char ucRecvBuf[1000];
int iClient_ID = -1;
// 创建socket句柄
// protocol，协议
iSocketServer_fd = socket(AF_INET, SOCK_STREAM, 0);
if (iSocketServer_fd == -1)
{
printf("Scoket Error\r");
return -1;
}
// 通过结构体设置服务端的ip端口等
tSocketServerAddr.sin_family = AF_INET;
tSocketServerAddr.sin_port = htons(8888); // 将8888端口转为网络字节序
tSocketServerAddr.sin_addr.s_addr = INADDR_ANY; // 本机所有ip
memset(&tSocketServerAddr.sin_zero, 0, 8);
// 将socket句柄与ip结构体绑定
iRet = bind(iSocketServer_fd, (const struct sockaddr *)&tSocketServerAddr, sizeof(struct sockaddr));
if (iRet == -1)
{
printf("Bind Error\r");
return -1;
}
// listen，监听socket句柄，最大同时监听10个
iRet = listen(iSocketServer_fd, 10);
if (iRet == -1)
{
printf("Listen Error\r");
return -1;
}
while (1)
{
iAddrLen = sizeof(struct sockaddr);
iSocketClient_fd = accept(iSocketServer_fd, (struct sockaddr *)&tSocketClientAddr, &iAddrLen);
if (iSocketClient_fd != -1) // 有客户端连接成功
{
iClient_ID++; // 区分不同的客户端
printf("Get Connect from %d : %s\n", iClient_ID, inet_ntoa(tSocketClientAddr.sin_addr));
if (!fork())
{
// 子进程源码
while (1)
{
// 接收客户端数据并显示
// 源，目的，长度
iRecvLen = recv(iSocketClient_fd, ucRecvBuf, 999, 0);
if (iRecvLen <= 0)
{
close(iSocketClient_fd);
return -1;
}
else
{
ucRecvBuf[iRecvLen] = '\0'; // 结束符
printf("Get Msg From Client %d : %s\n", iClient_ID, ucRecvBuf);
}
}
}
}
}
close(iSocketServer_fd);
return 0;
}客户端

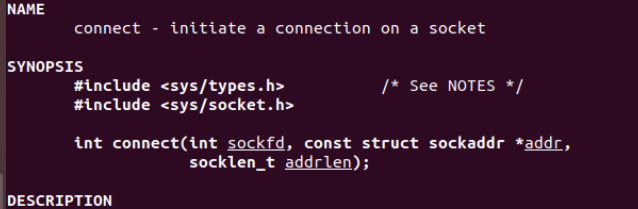

connect
fgets，从标准输入获得数据

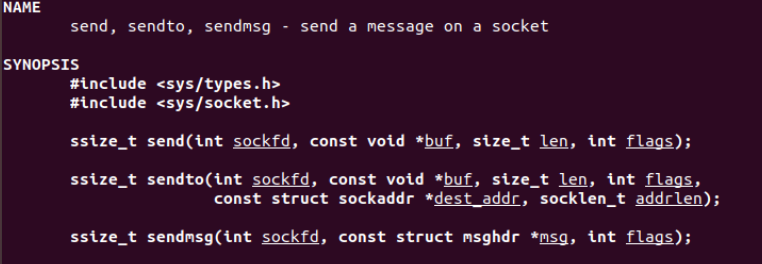

send，发送数据

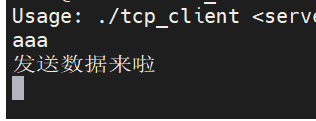

测试

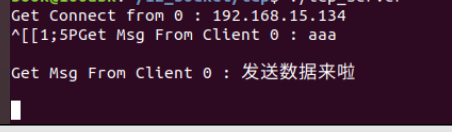

先在ubuntu直接运行server，再用mobax连接ubuntu运行client，运行client要带参数192.168.15.134，这是NAT网卡ip，本实验的服务端和客户端是同一台机器。
如上，试验成功

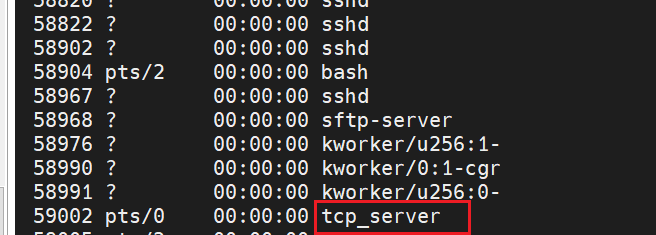

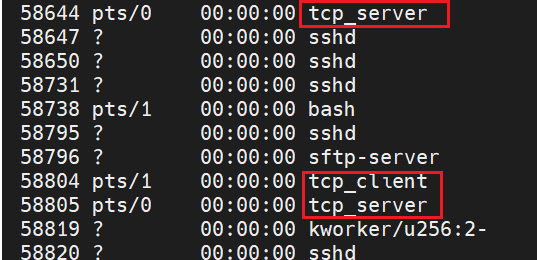

ps -A，可以看到，有两个tcp_server，因为获得连接后创建了一个子进程。

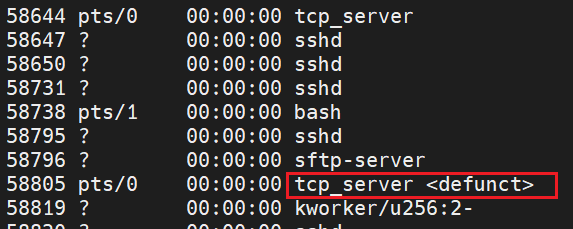

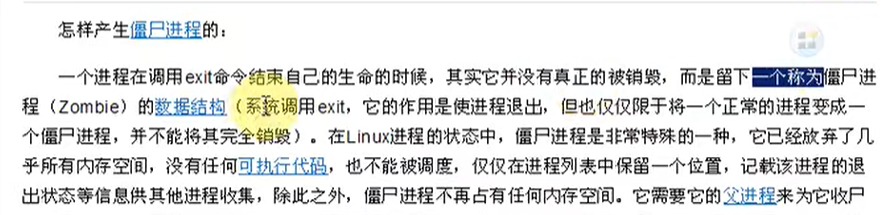

当退出client时，client和server子进程本应退出，client确实彻底退出了，但server子进程为什么变成了僵尸进程，因说白了，需要父进程给他收尸，有点FreeRTOS的钩子函数的意思。
解决办法
，在tcp_server.c里调用函数signal ，要包含signal.h
重新编译，重新运行server和client，退出client，ps -A查看进程，可以看到。server子进程彻底被杀，只留了父进程
udp编程
服务端，udp服务端不再需要Listen

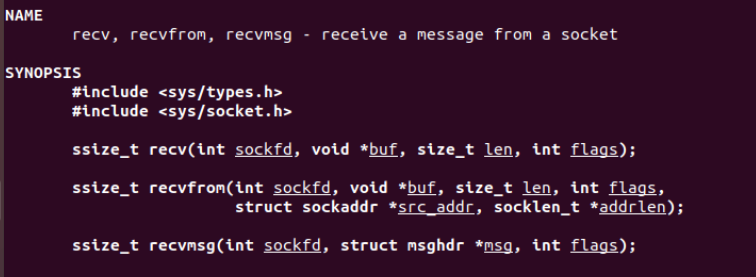

recvfrom函数

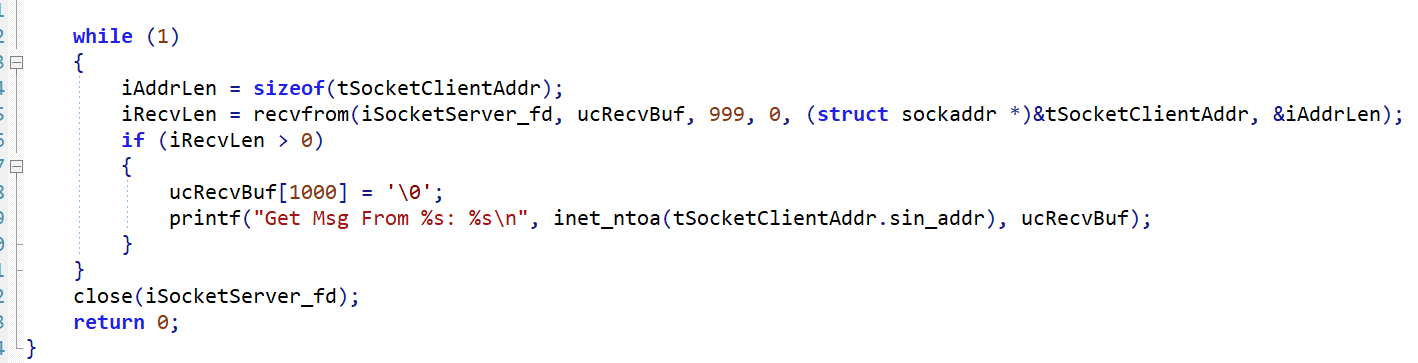

udp的服务端程序，变化主要在while循环里
socket函数的参数变为了SOCK_DGRAM
while循环里调用recvfrom
客户端
第一种，相较于tcp的客户端，只改变socket函数参数为SOCK_DGRAM，也就是说，connect函数依然存在，不过并未真正连接。这样的话，只需调用send，因为conect会包含发送数据的目的地tSocketServerAddr。

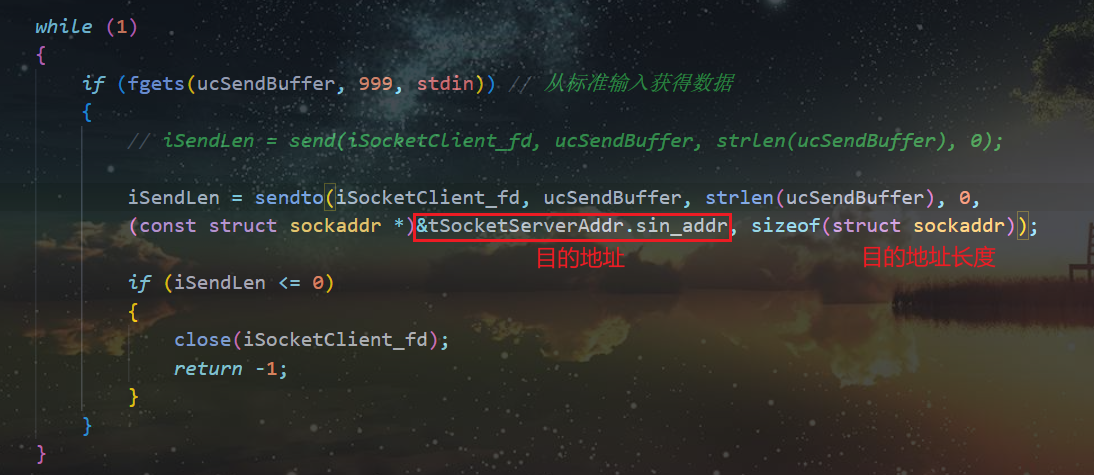

第二种，删除connect，调用sendto，指定目的地

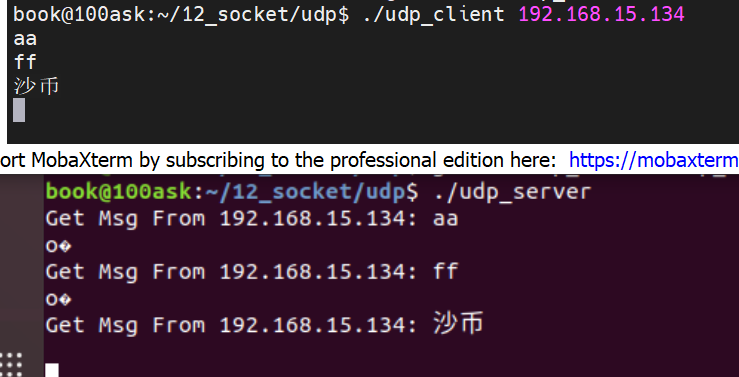

第一种测试
第二个，测试

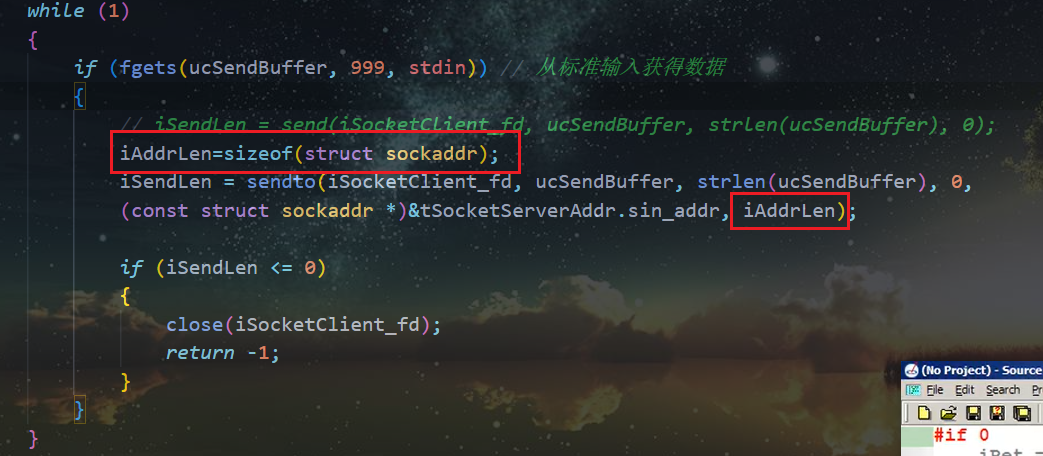

出现问题，修改代码
问题依然存在，客户端输入数据按下回车键，客户端程序立马退出，服务端未收到数据
多线程编程
为什么要用多线程呢，因为线程之间通信方便，开销小，进程间通信往往通过队列交换数据，开销大。同一个进程的不同线程可以访问到全局变量。
linux资源分配以进程为单位，而调度以线程为单位

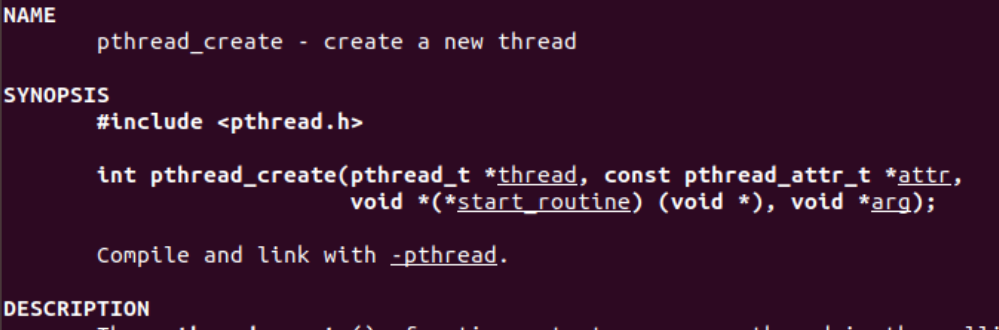

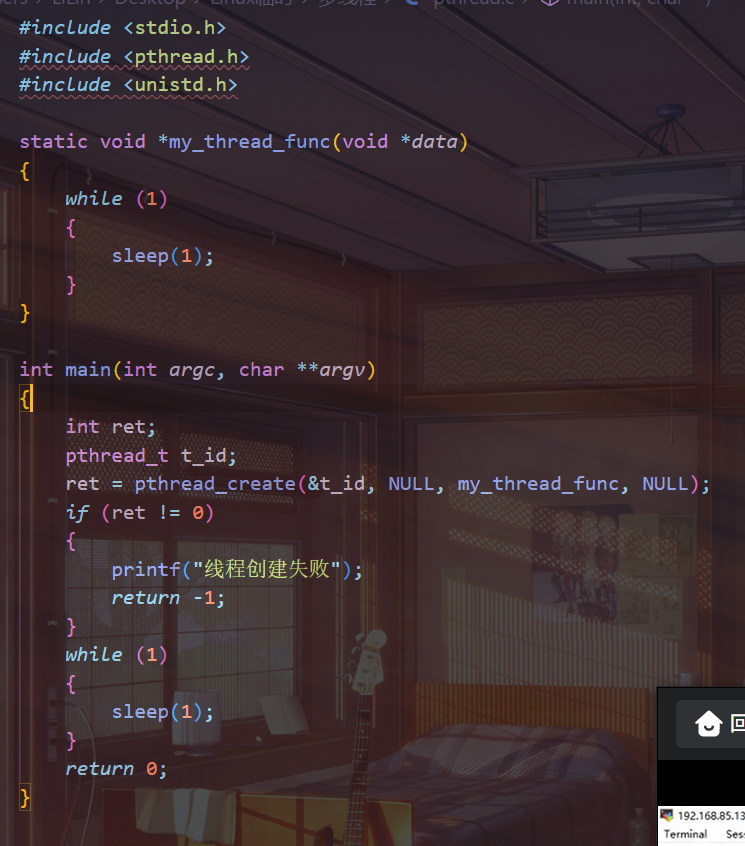

pthread_create，线程创建函数
代码编写
上传虚拟机

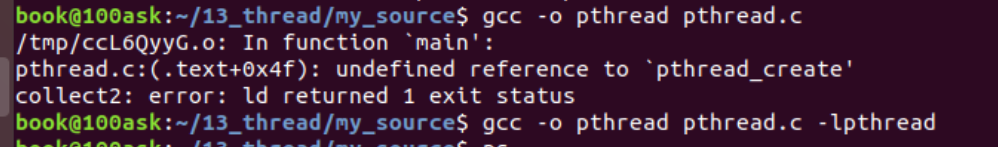

编译，发现要链接库，使用-lpthread

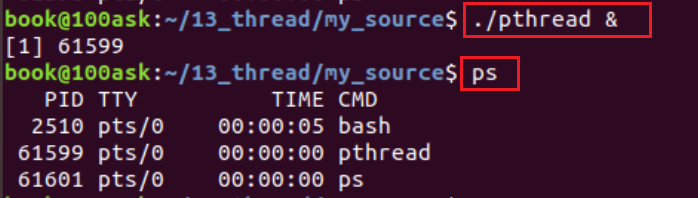

加上&后台运行，ps查看进程可以看到一个pthread

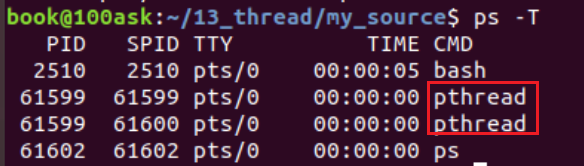

使用ps -T查看线程，可以发现两个线程

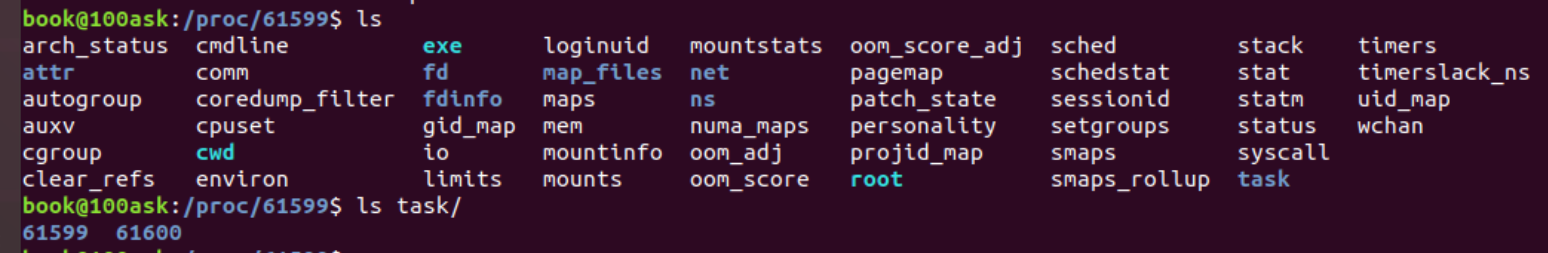

或者cd /proc/61599，ls task/，可以看到两个线程号
在此代码基础上修改，实现一个线程获取标准输入，另一个线程打印出数据，数据存在全局变量
#include <stdio.h>
#include <pthread.h>
#include <unistd.h>
static char g_buf[1000];
static int g_has_data;
static void *my_thread_func(void *data)
{
while (1)
{
while (!g_has_data);
printf("rec:%s\n", g_buf);
g_has_data = 0;
}
}
int main(int argc, char **argv)
{
int ret;
pthread_t t_id;
ret = pthread_create(&t_id, NULL, my_thread_func, NULL);
if (ret != 0)
{
printf("线程创建失败");
return -1;
}
while (1)
{
fgets(g_buf, 1000, stdin); // 从标准输入获取数据
g_has_data = 1;
// 通知接收线程
}
return 0;
}编译同样-lpthread，运行前杀掉上次的进程，kill -9
运行如下，测试成功

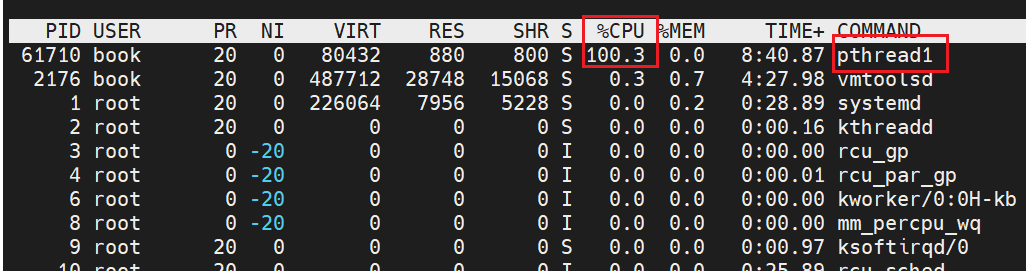

top命令查看cpu，发现一个pthread1就消耗了百分百cpu
怎么修改降低cpu占用

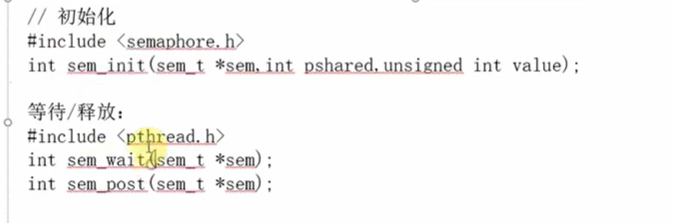

通过信号量机制
代码如下
#include <stdio.h>
#include <pthread.h>
#include <unistd.h>
#include <semaphore.h>
static char g_buf[1000];
static int g_has_data;
static sem_t g_sem;
static void *my_thread_func(void *data)
{
while (1)
{
sem_wait(&g_sem);
printf("rec:%s\n", g_buf);
g_has_data = 0;
}
}
int main(int argc, char **argv)
{
int ret;
pthread_t t_id;
sem_init(&g_sem,0,0);
ret = pthread_create(&t_id, NULL, my_thread_func, NULL);
if (ret != 0)
{
printf("线程创建失败");
return -1;
}
while (1)
{
fgets(g_buf, 1000, stdin); // 从标准输入获取数据
sem_post(&g_sem);//唤醒接收线程
}
return 0;
}运行后，top命令查看，在前面根本找不到pthread2，说明资源占用极少。
分析以上代码，发现还有问题，比如当正在打印g_buf时，这时候输入了新数据，这个数组里就会有新老数据混合，怎么解决呢。
互斥量

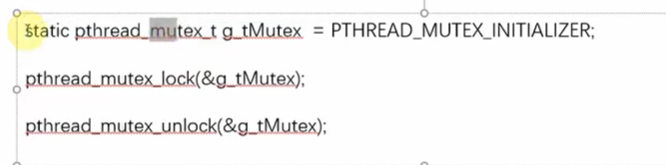

代码主要增加了

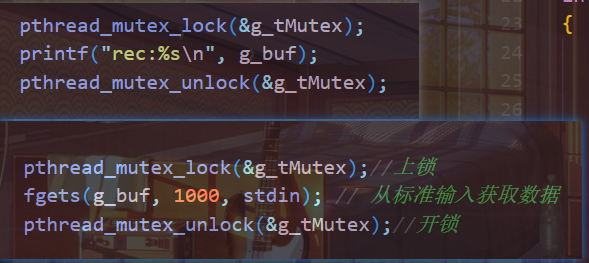

编译运行后发现，无法打印出数据，分析问题，是因为main函数里while太快，还没来得及打印，互斥量就又被主线程获取了，因为g_buf被互斥锁锁住了，导致一直无法打印

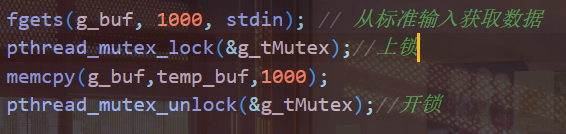

修改方法，加一个局部变量缓冲数组，因为memcpy速度是很快的。memcpy要包含string.h

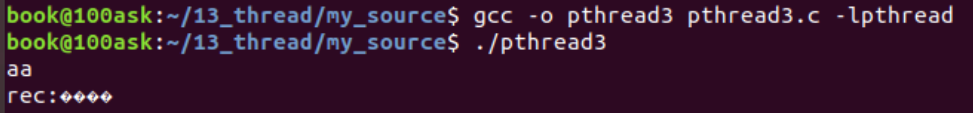

编译运行，收到了数据，但是出现了乱码
具体代码如下
#include <stdio.h>
#include <pthread.h>
#include <unistd.h>
#include <semaphore.h>
#include <string.h>
static char g_buf[1000];
static sem_t g_sem;
static pthread_mutex_t g_tMutex = PTHREAD_MUTEX_INITIALIZER;
static void *my_thread_func(void *data)
{
while (1)
{
sem_wait(&g_sem);
pthread_mutex_lock(&g_tMutex);
printf("rec:%s\n", g_buf);
pthread_mutex_unlock(&g_tMutex);
}
}
int main(int argc, char **argv)
{
char temp_buf[1000];
int ret;
pthread_t t_id;
sem_init(&g_sem, 0, 0);
ret = pthread_create(&t_id, NULL, my_thread_func, NULL);
if (ret != 0)
{
printf("线程创建失败");
return -1;
}
while (1)
{
fgets(g_buf, 1000, stdin); // 从标准输入获取数据
pthread_mutex_lock(&g_tMutex); // 上锁
memcpy(g_buf, temp_buf, 1000);
pthread_mutex_unlock(&g_tMutex); // 开锁
sem_post(&g_sem); // 唤醒接收线程
}
return 0;

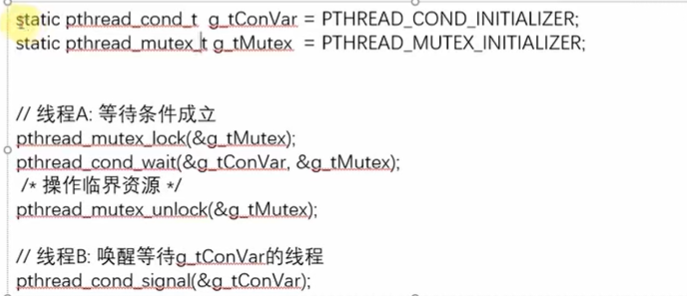

}关于同步互斥，还有一种办法，条件变量。条件变量是和互斥量一起用的，相当于代替信号量。用作同步
主要变化代码，没有了信号量

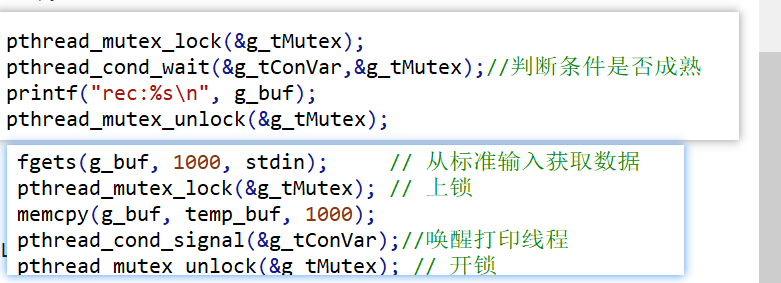

测试发现没问题，关于乱码，经过分析，是fgets参数错了。将g_buf改为temp_buf即可

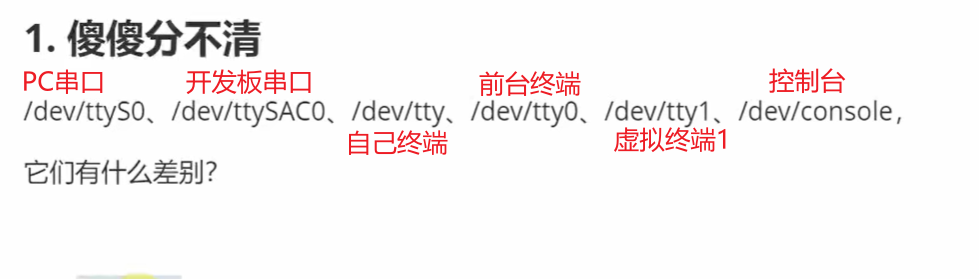

TTY体系是什么

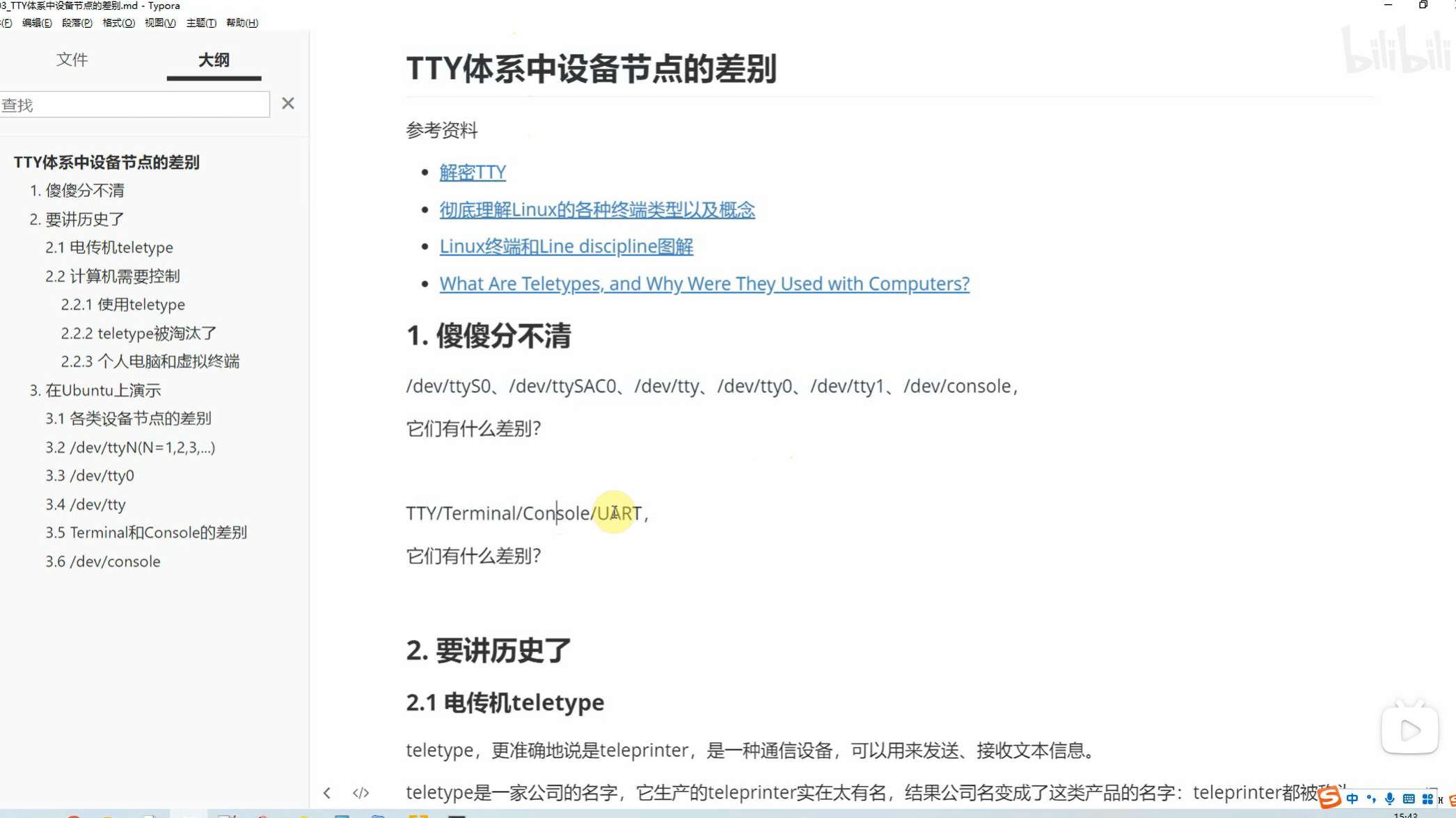

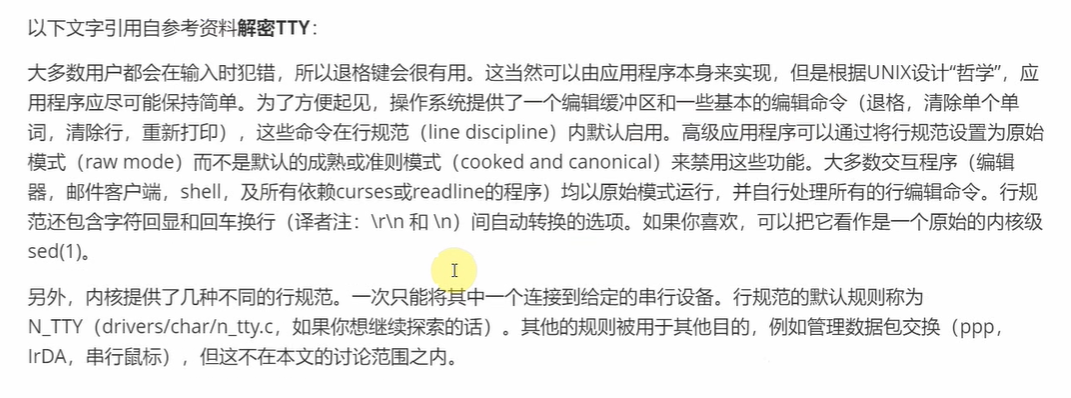

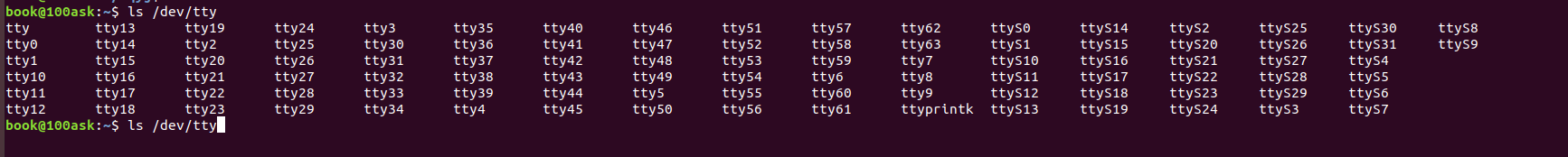

是由电传打字机演变而来的，键盘打字输入，然后纸张输出，这是物理终端，对于linux虚拟机，每开一个Terminal窗口，在./dev下就会多一个tty，从1开始，tty1，tty2等等，这些都是虚拟终端。

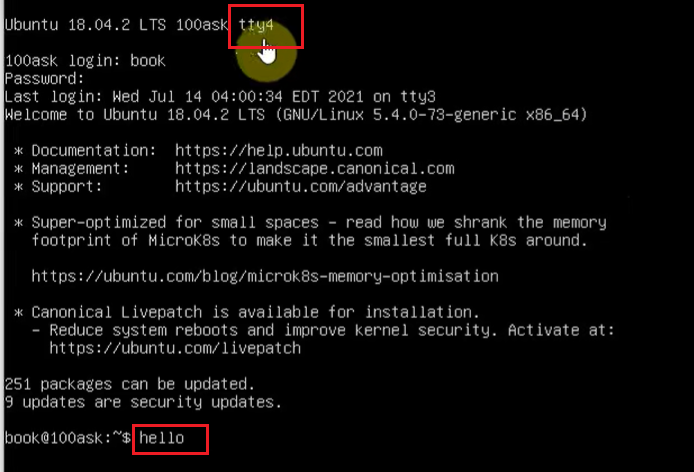

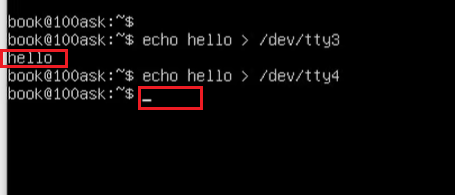

如下，tty3输出了第一个hello，第二个没输出，因为第二个是要在tty4输出
tty3
tty4
上面说到虚拟终端从tty1开始，那tty0是啥呢，是指的当前前台终端，只有前台终端能接受键盘输入

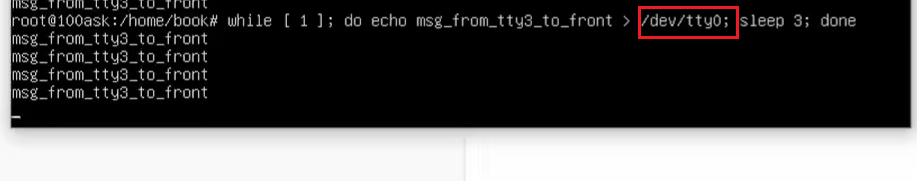

下图，从tty3输入命令，发送数据到tty0，即发送到前台窗口，后续切换到tty4等窗口，也能收到。谁是前台谁收到
/dev/tty表示此终端，表示自己的终端，在tty1里表示tty1，在tty2里表示tty2，将上图红框替换为/dev/tty，就只有tty3能收到数据，其他窗口收不到。

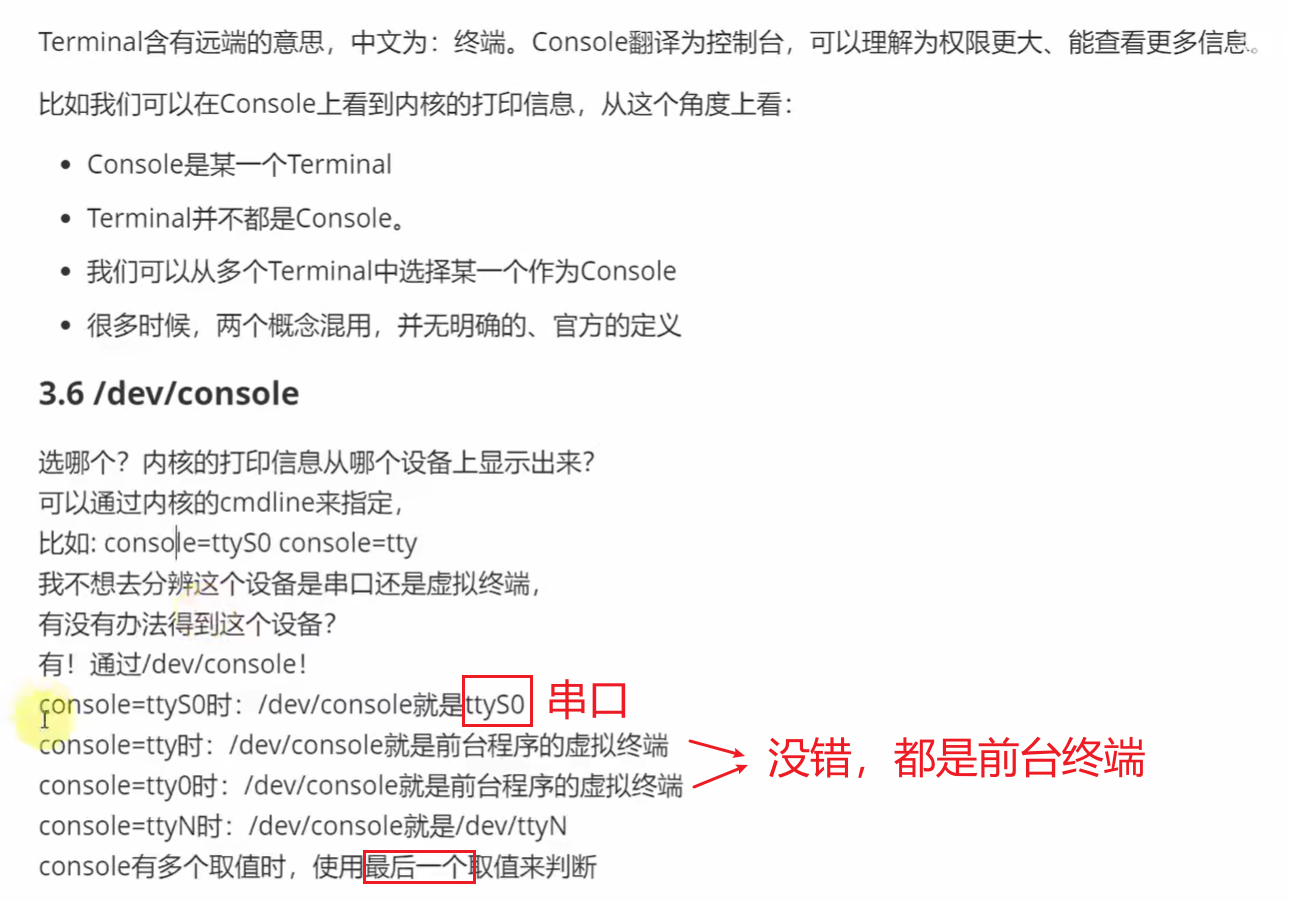

控制台和终端
修改内核cmdline

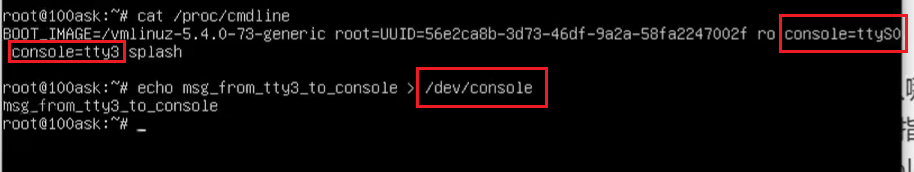

修改内核cmdline后，因为指定了两个console，所以/dev/console指的是后一个，下面的消息只有tty3能接收到，换一个比如tty4执行这段命令，消息依旧会显示到tty3。

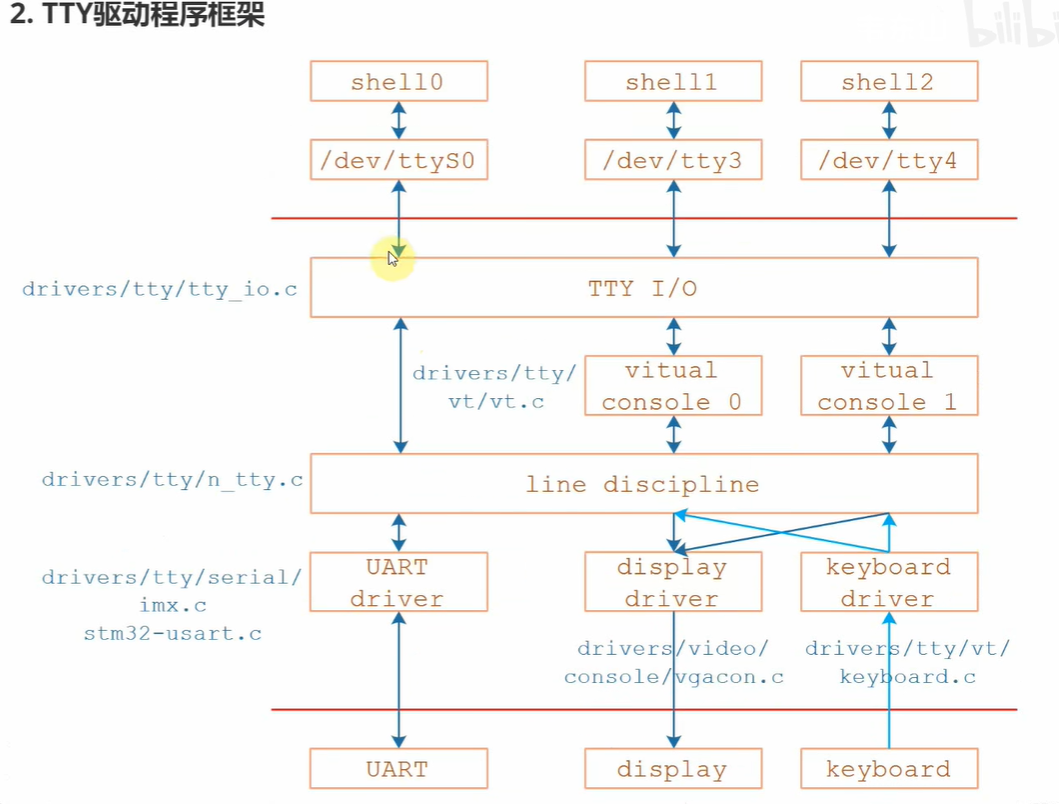

tty驱动程序框架

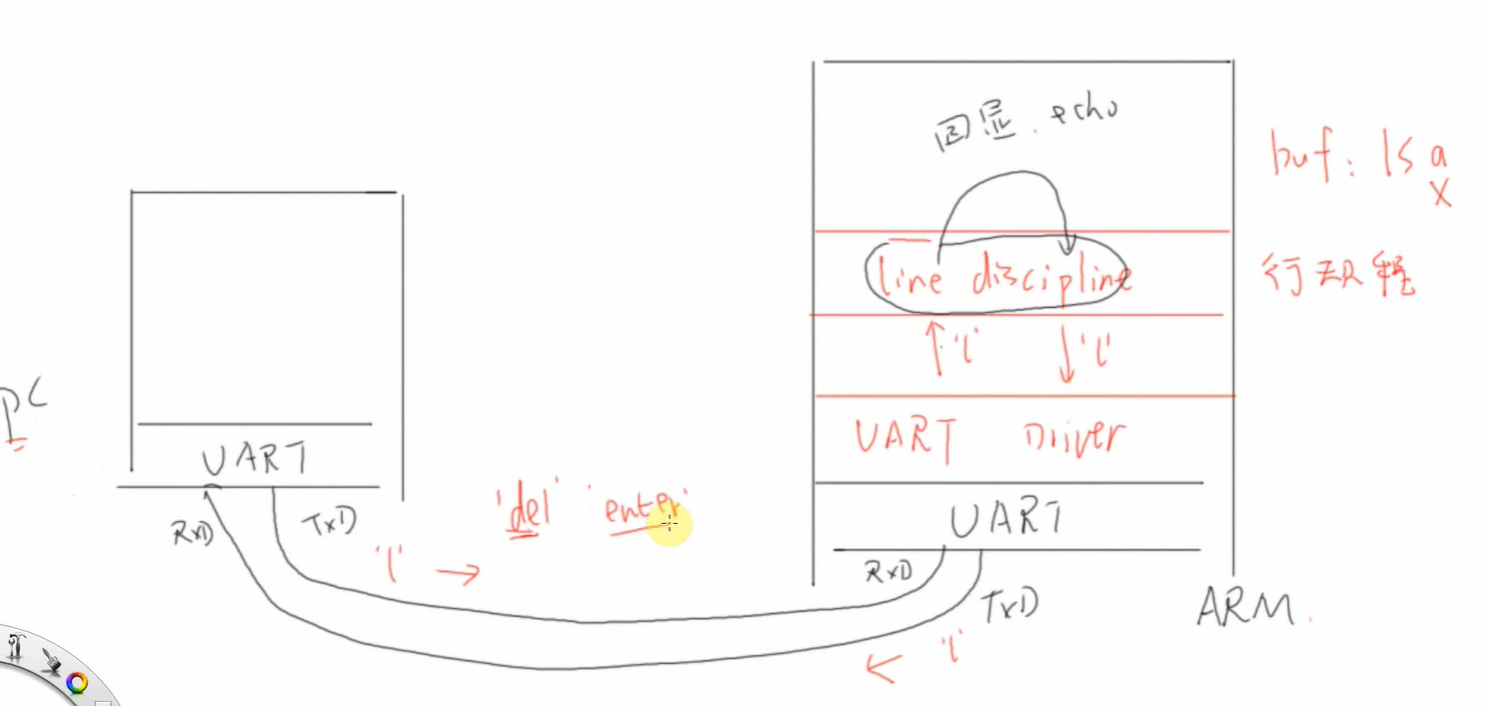

形象解释，比如开发板通过串口和电脑连接，在电脑用串口显示板子的命令行界面，此时输入ls，将会显示所有文件，这个过程是怎样的，首先ls\n被从串口发送到板子，板子里的串口驱动接收到，将会把字符发给行规层line discipine，行规层检查，发现是ls换行，就把ls上传给app，这里app是shell，app查看文件，把结果发回行规层，再发给串口驱动程序，通过串口硬件发给PC的串口驱动，然后PC就能看到ls执行结果。
上面的行规层，可以设为原始模式，将检查字符等工作完全交给应用层。后面的串口编程，也就是多了行规层的设置。
串口应用程序实验

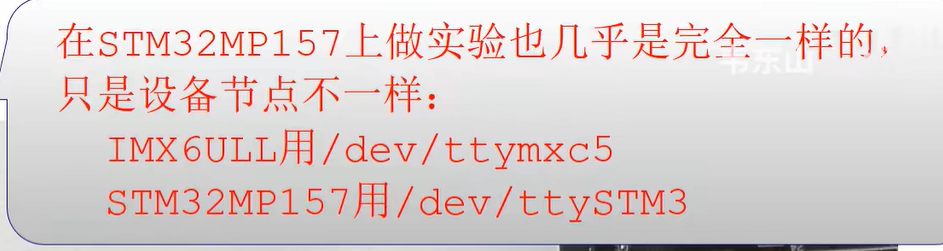

imx6ull板子的系统已经支持板子上的串口硬件，如果是Mp157，还要修改替换设备树文件，如下，查看所有tty
储备知识

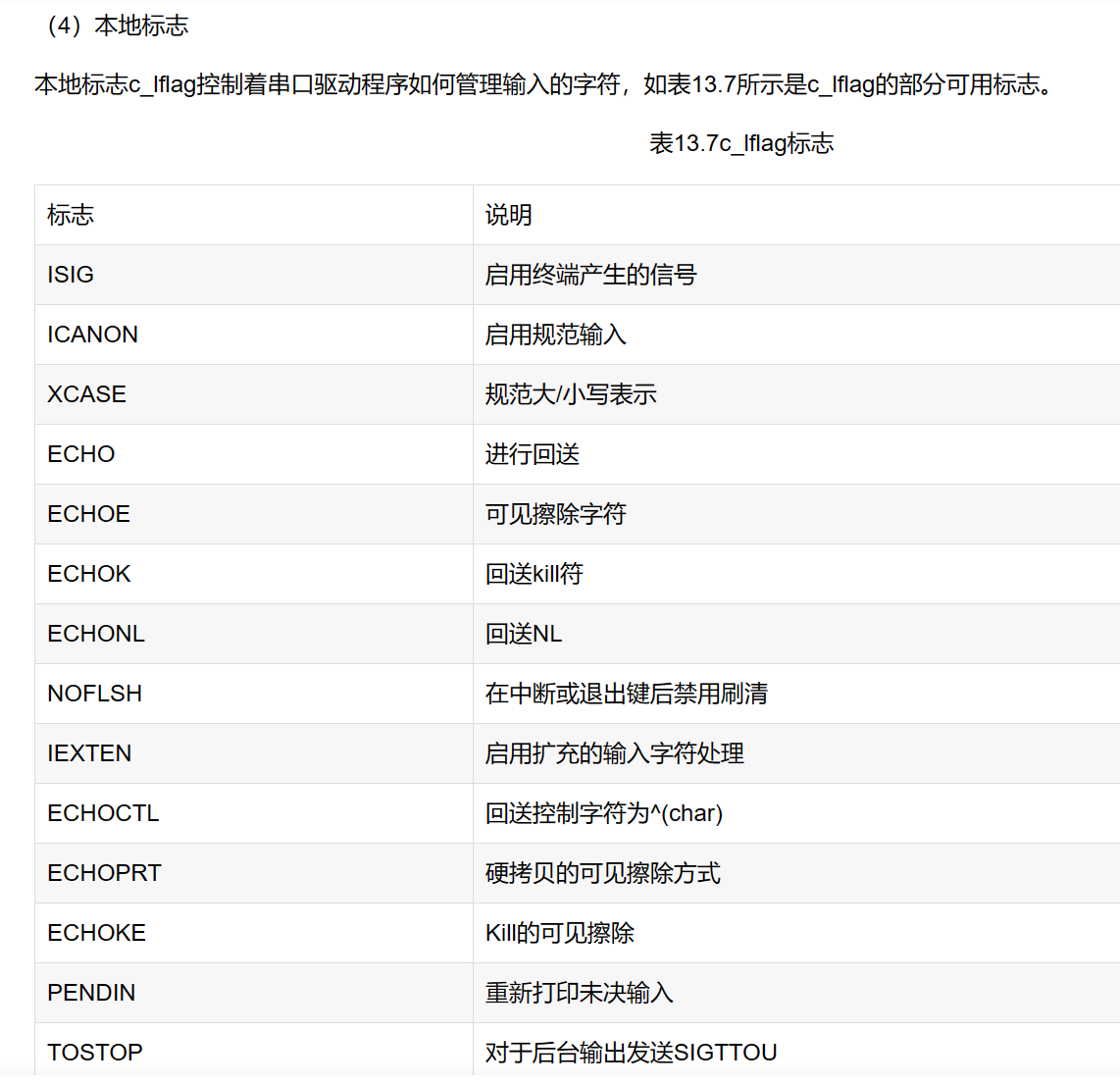

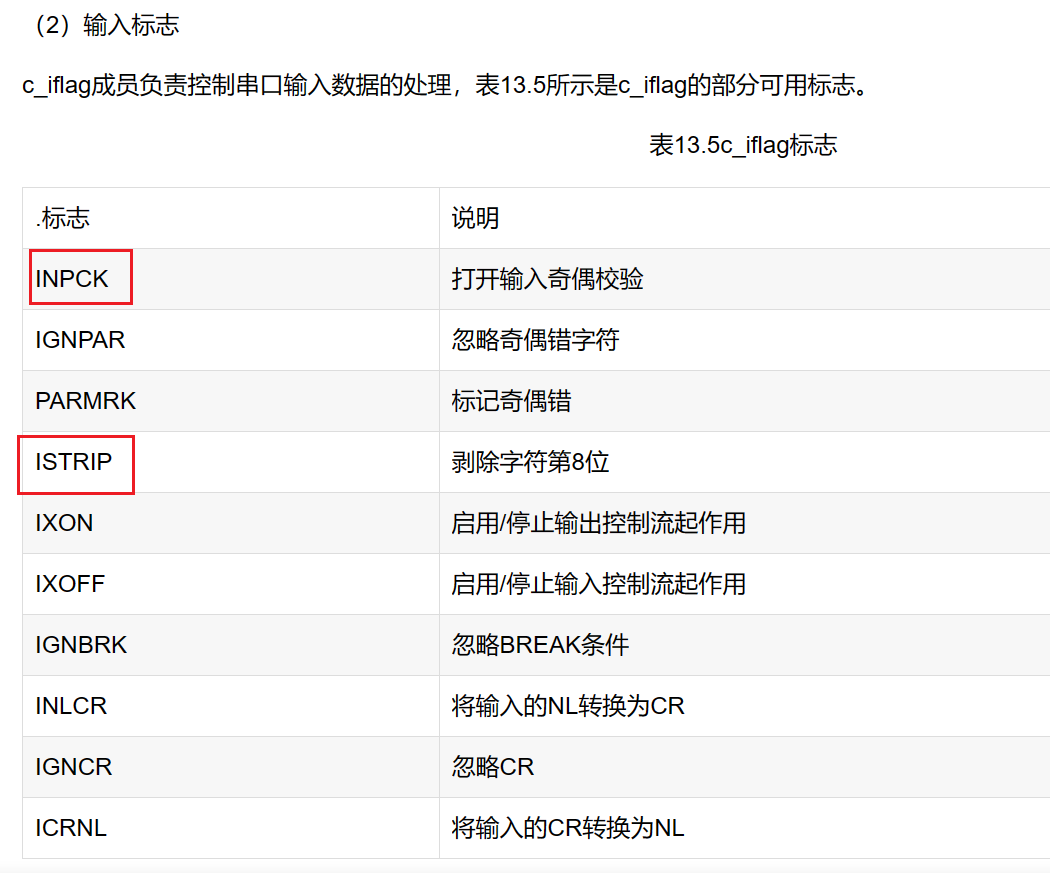

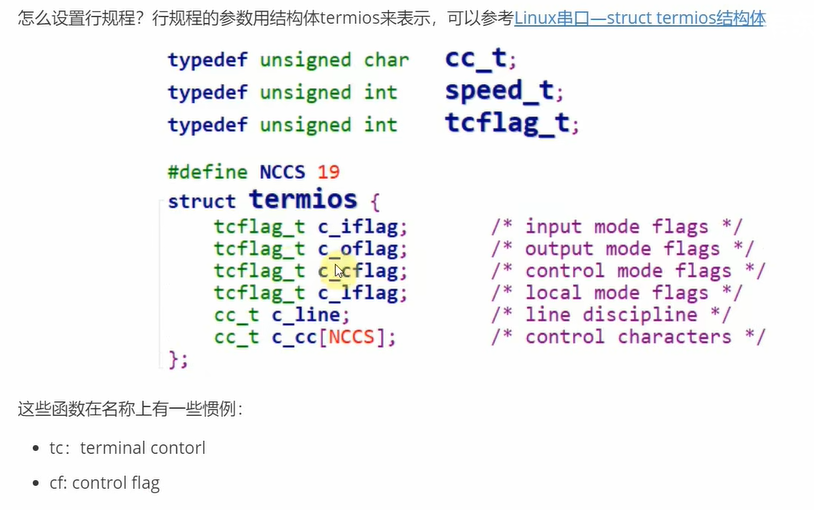

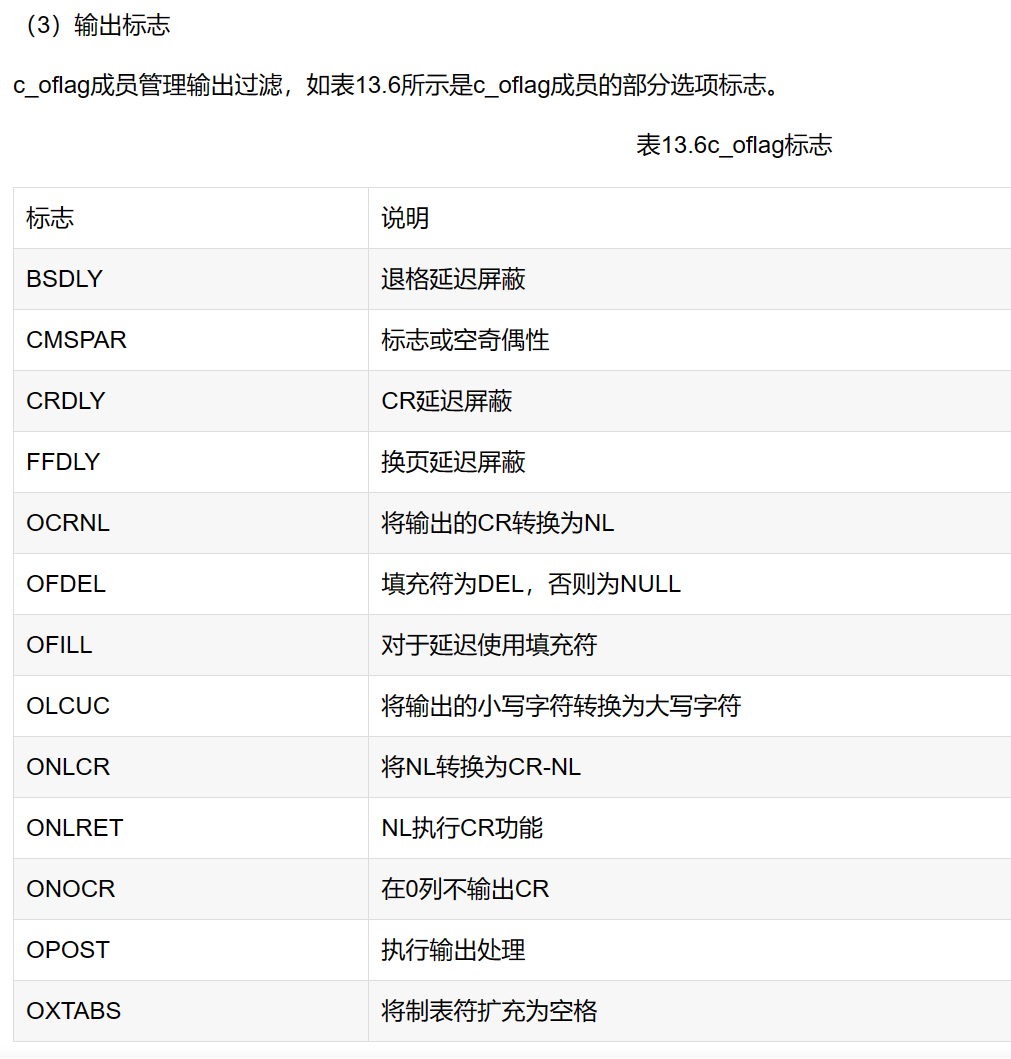

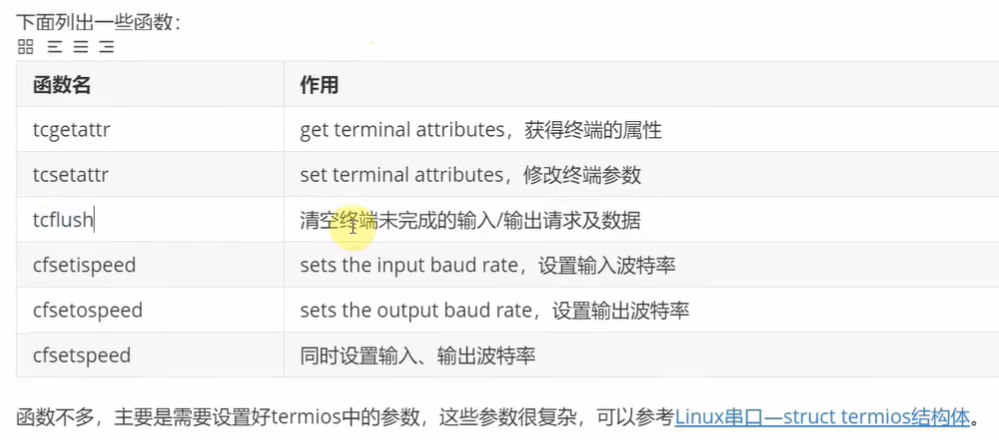

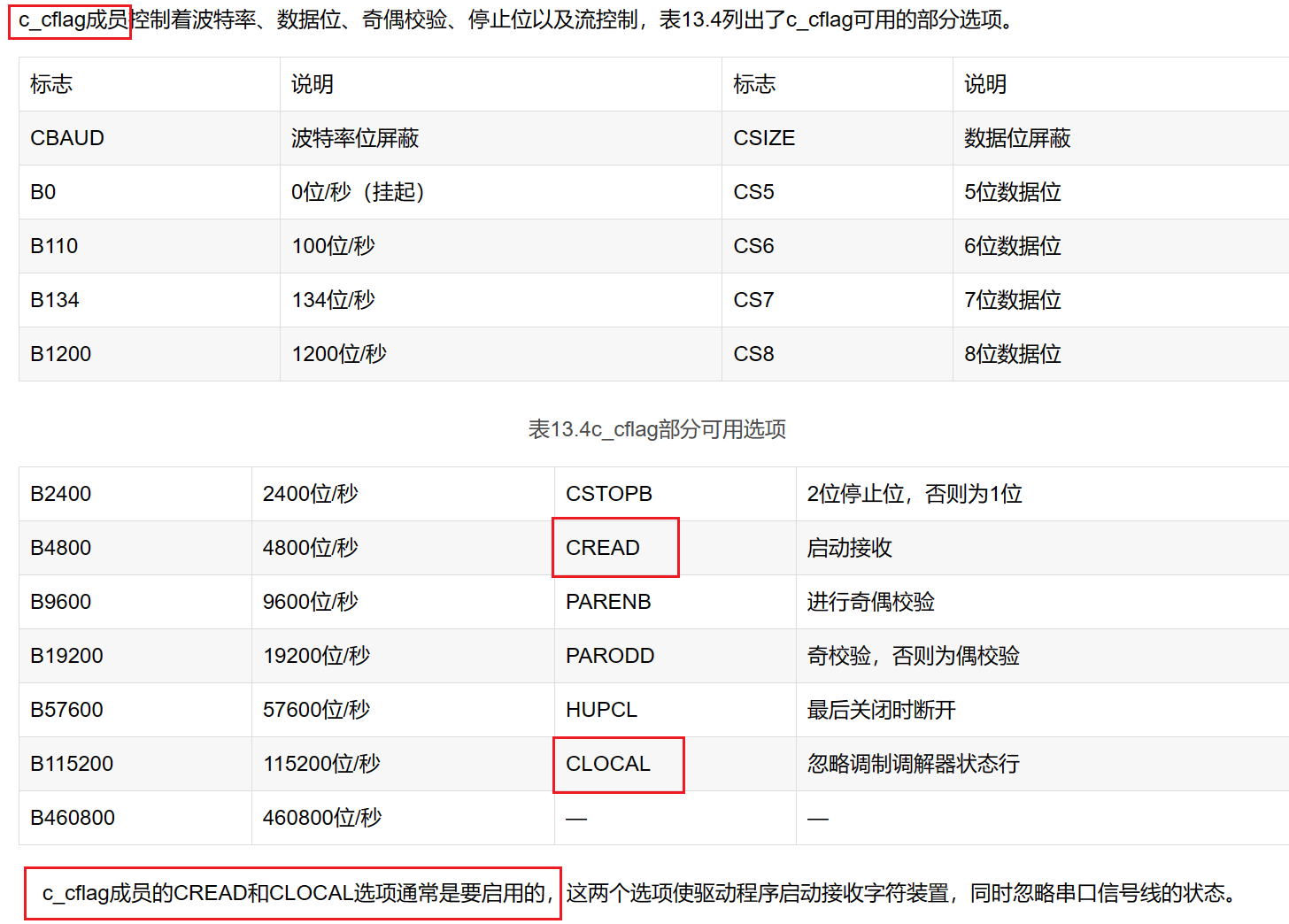

c_Lflag，本地标志
c_iflag
开始编程
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <termios.h>
#include <stdlib.h>
#include <error.h>
#include <stdio.h>
int open_port(char *com)
{
int fd;
fd=open(com,O_RDWR | O_NOCTTY | O_NDELAY);
if(fd==-1)
{
perror("open dev %s error",com);
return -1;
}
if(fcntl(fd,F_SETFL,0)<0)//设置串口为阻塞态
{
perror("fcntl error");
return -1;
}
return fd;
}
int set_opt(int fd,int nSpeed,int nBits,char nEvent,int nStop)//设置选项
{
struct termios newtio,oldtio;
if(tcgetattr(fd,&oldtio)!=0)//获取驱动程序默认的参数，存入oldtio
{
perror("SetupSerial 1");
return -1;
}
bzero(&newtio,sizeof(newtio));//参数清零
newtio.c_cflag |= CLOCAL | CREAD;
newtio.c_cflag &= ~CSIZE;
newtio.c_lflag &= ~(ICANON | ECHO | ECHOE | ISIG);//清除，使用原始模式

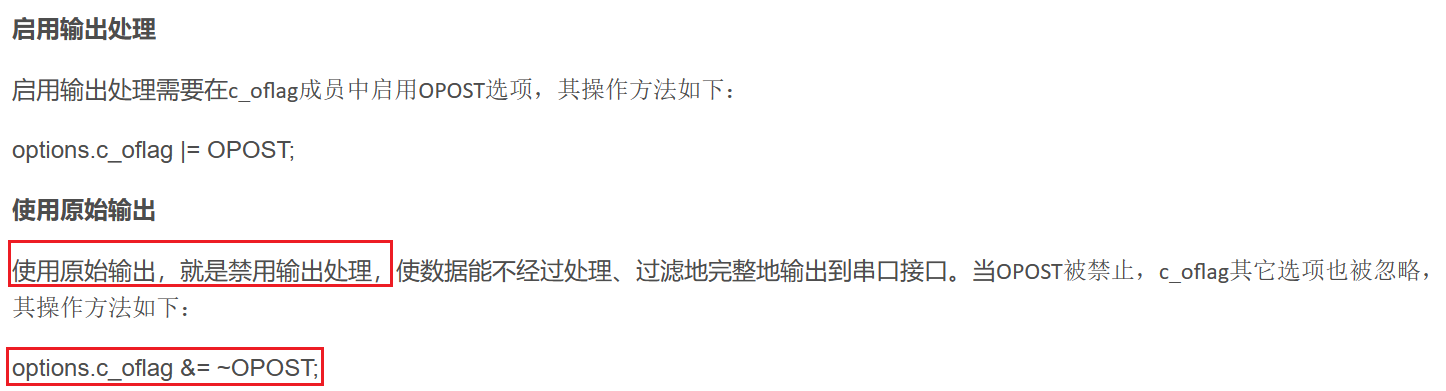

newtio.c_oflag &=~OPOST;//原始输出
switch (nBits)//数据位个数
{
case 7:
newtio.c_cflag |=CS7;
break;
case 8:
newtio.c_cflag |=CS8;
break;
}
switch (nEvent)
{
case 'O':
newtio.c_cflag |= PARENB;//进行奇偶校验
newtio.c_cflag |= PARODD;//选择奇校验
newtio.c_iflag |= (INPCK | ISTRIP);//打开输入奇偶校验，去除字符第8位
break;
case 'E':
newtio.c_iflag |= (INPCK | ISTRIP);
newtio.c_cflag |= PARENB;
newtio.c_cflag &= ~PARODD;//选择偶校验
break;
case 'N':
newtio.c_cflag &= ~PARENB;//无校验
break;
}
switch(nSpeed)
{
case 2400:
cfsetispeed(&newtio,B2400);//control flag set input speed
cfsetospeed(&newtio,B2400);
break;
case 4800:
cfsetispeed(&newtio,B4800);
cfsetospeed(&newtio,B4800);
break;
case 9600:
cfsetispeed(&newtio,B9600);
cfsetospeed(&newtio,B9600);
break;
case 115200:
cfsetispeed(&newtio,B115200);
cfsetospeed(&newtio,B115200);
default:
cfsetispeed(&newtio,B9600);
cfsetospeed(&newtio,B9600);
}
if(nStop==1)
newtio.c_cflag &= ~CSTOPB;//CSTOPB表示2位停止位，取反则1位
else if(nStop==2)
newtio.c_cflag |=CSTOPB;

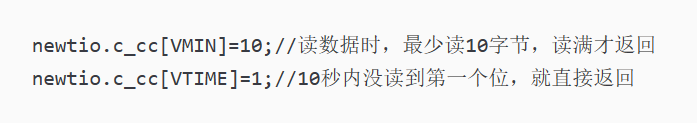

newtio.c_cc[VMIN]=10;//读数据时，最少读10字节，读满才返回
newtio.c_cc[VTIME]=1;//10秒内没读到第一个位，就直接返回

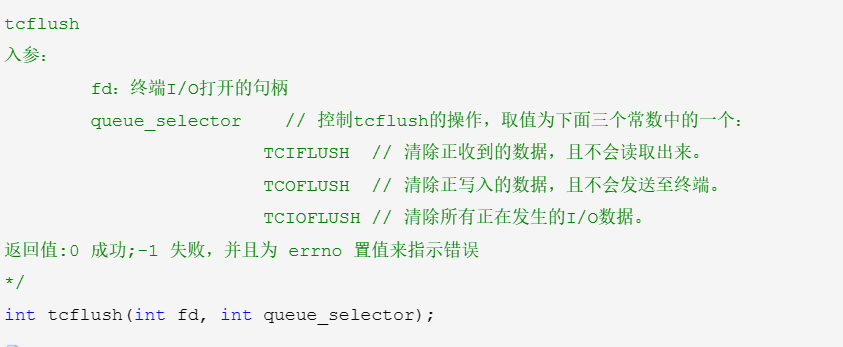

tcflush(fd,TCIFLUSH);//清除正在接受的数据
if((tcsetattr(fd,TCSANOW,&newtio))!=0)//设置串口
{
perror("com set error");
return -1;
}
return 0;
}
int main(int argc, char const *argv[])
{
int fd;
int iRet;
char c;
if(argc!=2){
printf("Usage: \n");
printf("%s <dev/ttyX>\n",argv[0]);
return -1;
}
fd=(open_port(argv[1]));
if(fd<0)
{
printf("open %s error \n",argv[1]);
return -1;
}
iRet=set_opt(fd,115200,8,'N',1);
if(iRet<0)
{
printf(("set port error \n"));
return -1;
}
printf("Enter a character");
while(1)
{
scanf("%c",&c);
iRet=write(fd,&c,1);
iRet=read(fd,&c,1);
if(iRet==1)
{
printf("get: %02x %c\n",c,c);
}
else
{
printf("can't get data\n");
}
}
return 0;
}

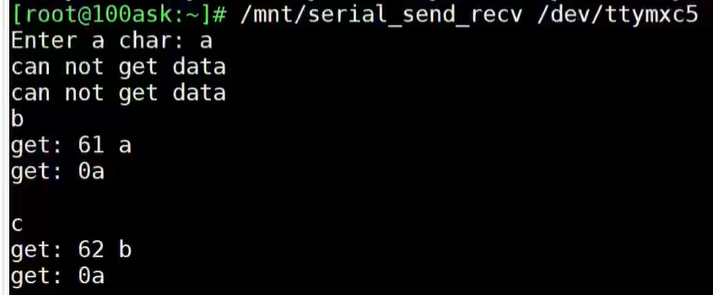

注意，如果出现以下问题
原因是VMIN和VTIME为0，串口没读到就立即返回了。
IIC应用编程
IIC是同步半双工通信协议，两根线，SCL和SDA，SDA主从都能控制，SCL一般由主机控制，当然，有例外，比如从机需要自己做一些其他工作，就可以拉低SCL，主机就不会继续发送。一般SCL和SDA都要加上拉电阻，这是因为开漏输出无法输出高电平，开漏输出不用切换输入输出模式，并且开漏输出能实现线与功能，当然，IIC详细结构如下

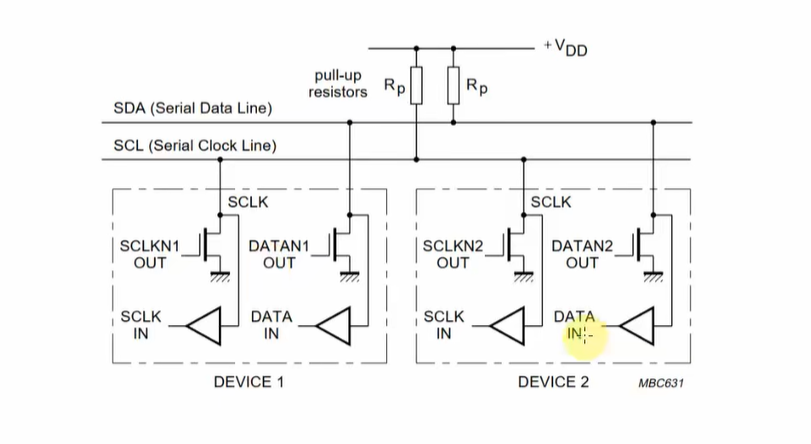

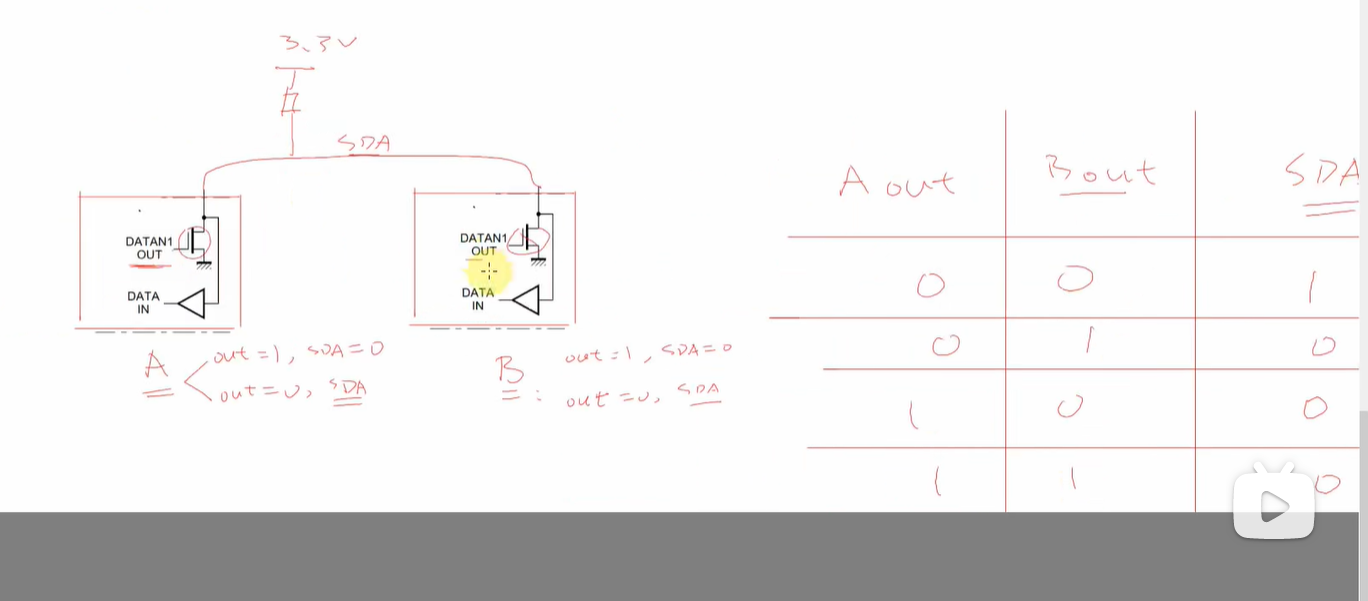

为什么看起来折磨复杂呢，因为这是开漏输出的硬件结构。这样开漏输出加上上拉电阻，比直接推挽输出安全，如下
如果IIC协议使用推挽输出，理论可以，但是有问题，当一段输出高电平一端输出低电平，可能就会烧毁电路，而开漏输出加上上拉电阻就不会，观察上面的真值表，当一段输出0，MOS管断开，SDA电平由外部决定，即使另一端输出1，对应MOS管会导通，SDA就会表现为低电平。不会烧毁。

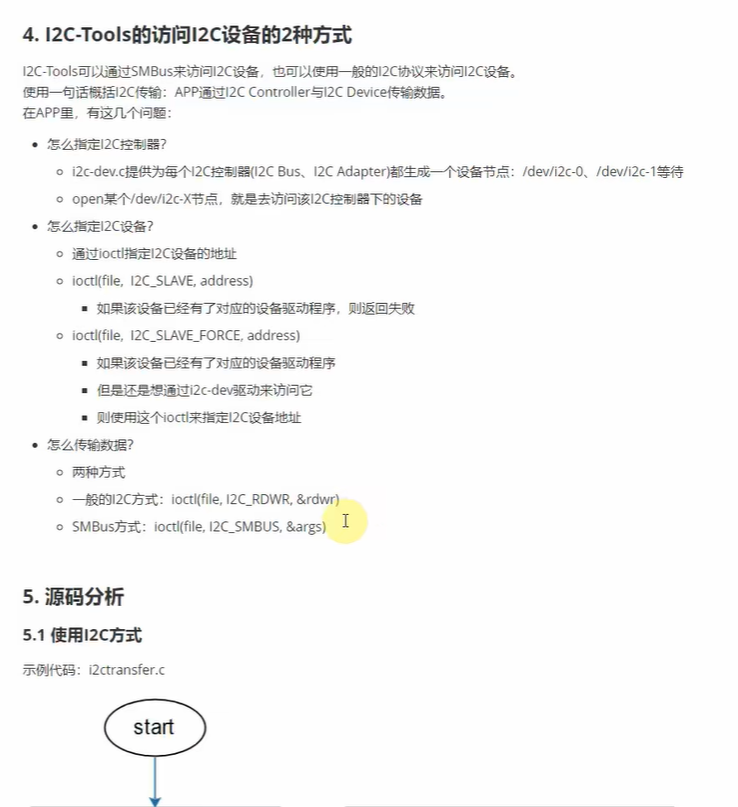

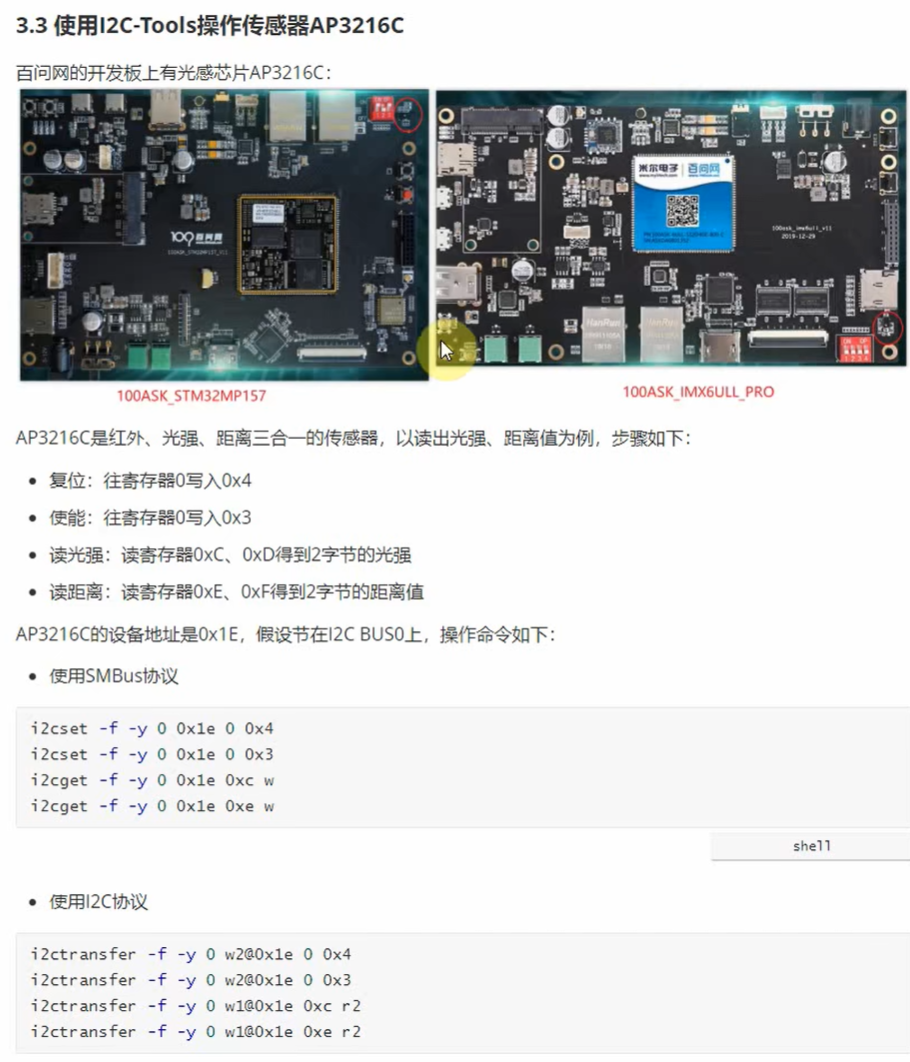

IIC Tools是一个开源的I2C库，IMX6ULL上已经配置有，如果没有的话，需要去官网下载源码，并且实现交叉编译，然后就能使用I2C Tools的一些可执行文件，直接读取/写入I2C设备，这样就不用自己写应用程序。
I2C Tools有两种协议，SMBus和I2C协议，都能直接操作I2C设备。SMBus主要使用i2cset和i2cget程序，而i2c主要使用i2ctransfer程序。

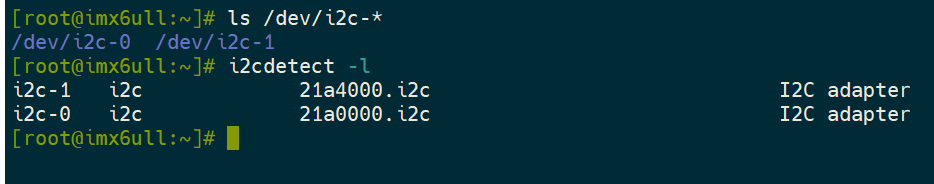

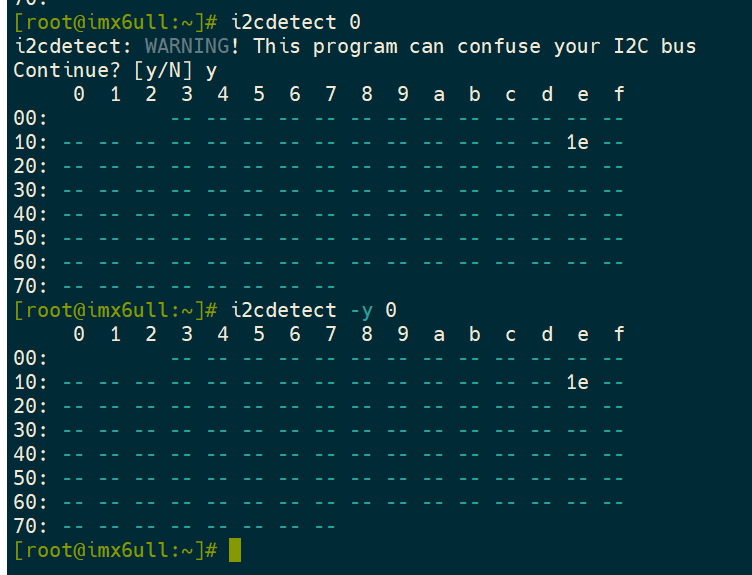

要想访问I2C设备，需要I2C驱动程序，驱动程序Linux内核就有，那么如何知道设备挂载在哪一条总线呢，可以使用命令i2cdetect -y 0，表示查看0号总线的设备，-y表示yes，可以看到，0x1e就是板载的光照距离传感器的i2c地址。

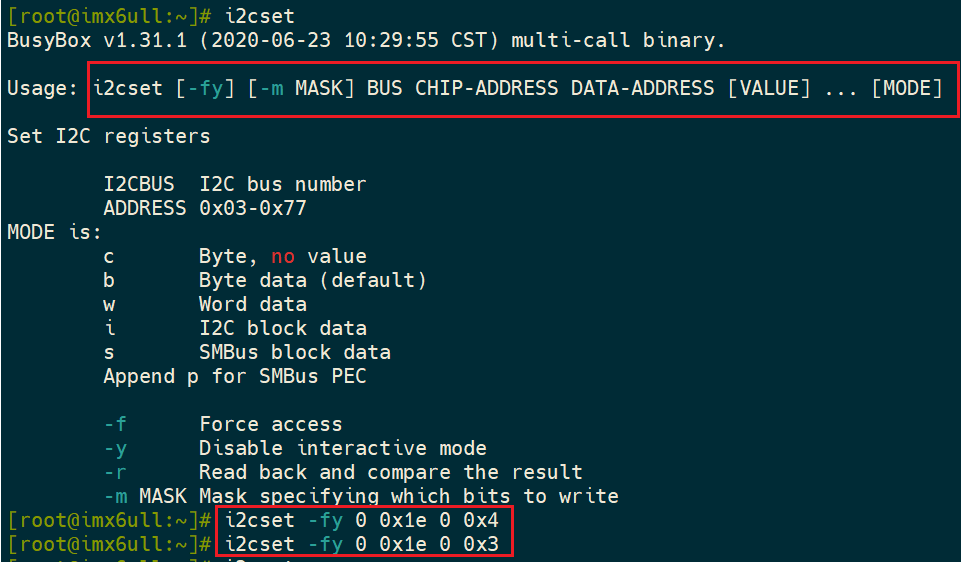

i2cset，写入i2c设备方法
-f表示强制，0为总线，0x1e为传感器的地址，第二个0为寄存器地址，0x4为数据 ，写入0x3后传感器被使能。

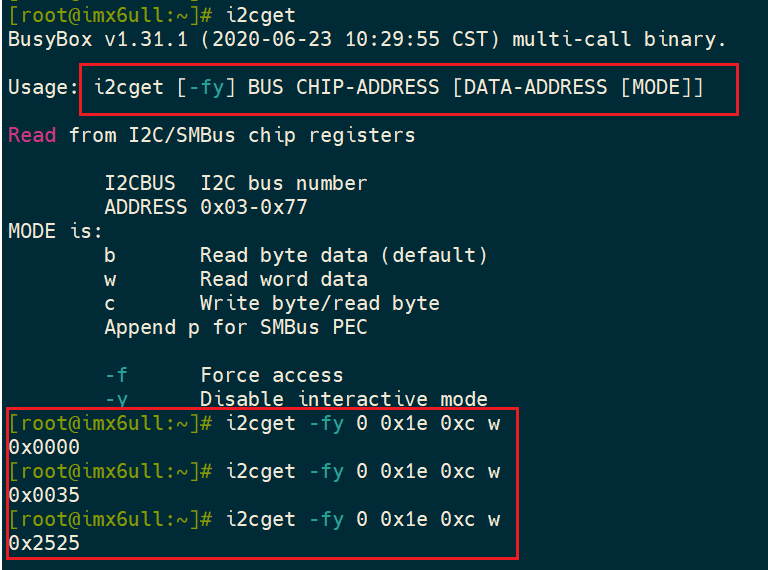

i2cget
可以看到，随着光照强度变化，读出数据也在变化。

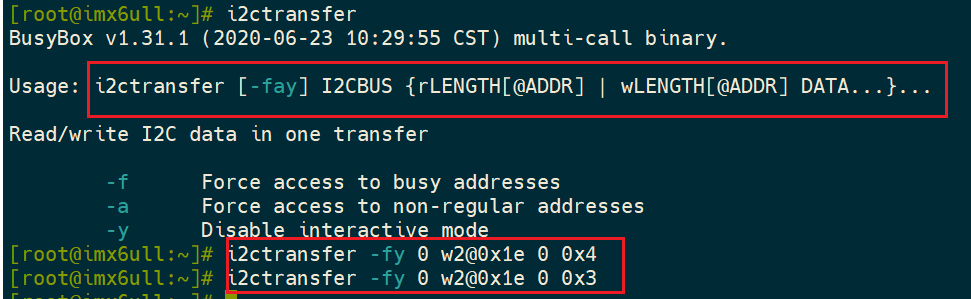

i2ctransfer用法，原始的i2c协议。
w2@0x1e表示往0x1e设备写两个字节，为什么是两字节，因为第一个字节是寄存器地址，这是i2c特性，往一个寄存器写值，先要发送起始信号+设备地址和读写位+寄存器地址，再重复起始，发送写入的值。

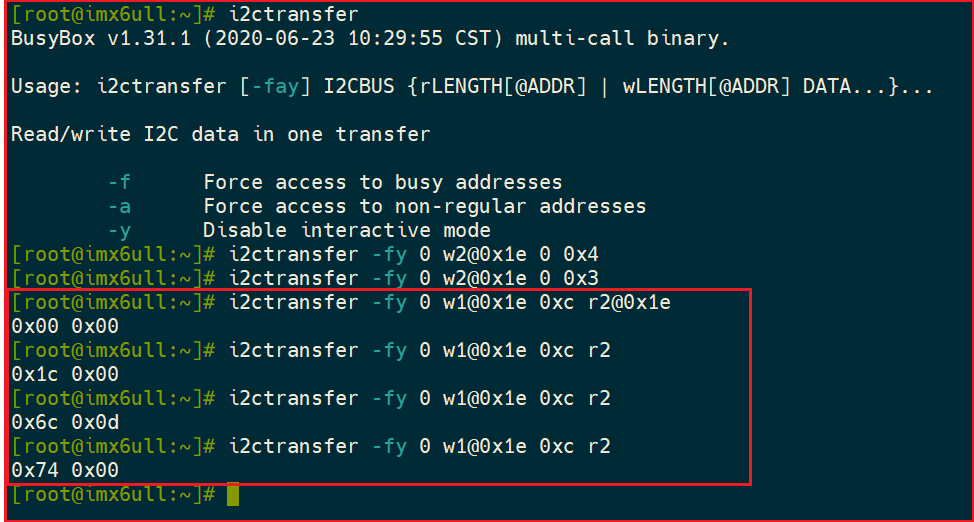

读取数据
同一个函数，要读取某个寄存器，也要先发送寄存器地址，再重复起始，读取数据。因为发送寄存器的时候指定了设备地址，后面读的时候就可以省略。

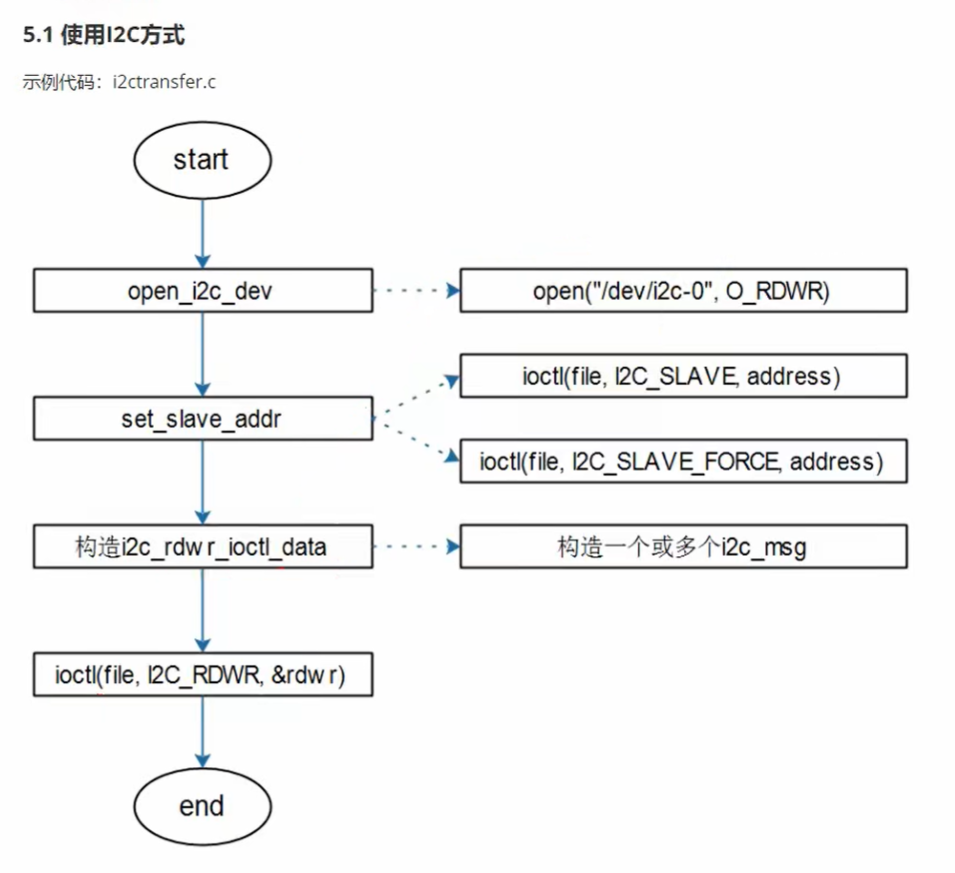

i2c源码阅读

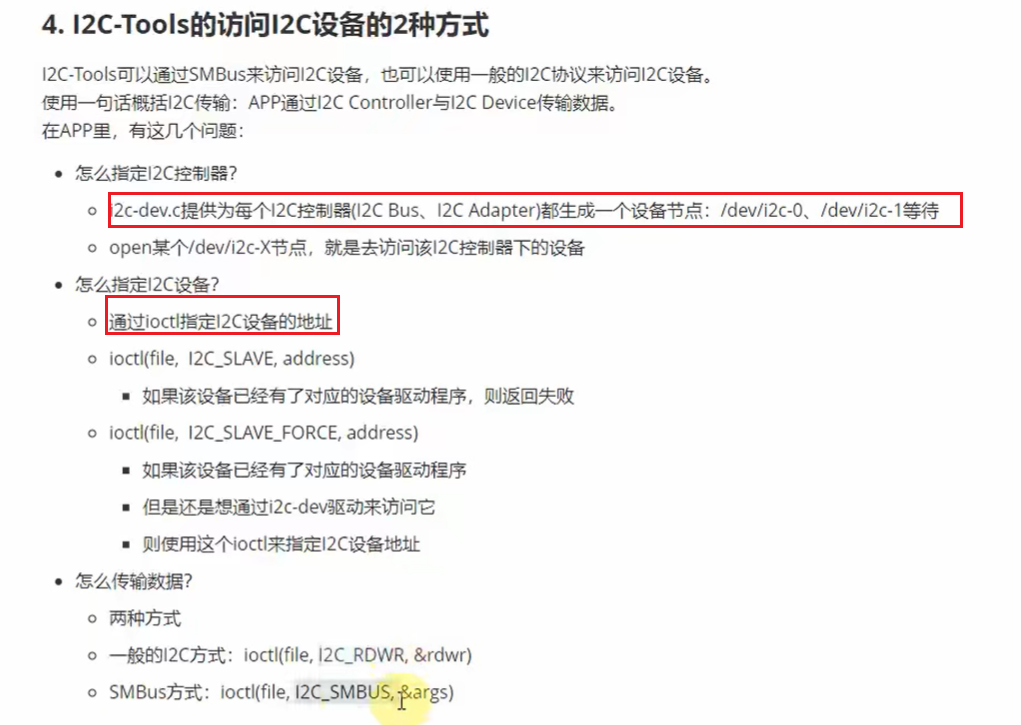

可以看到设备节点与总线一一对应

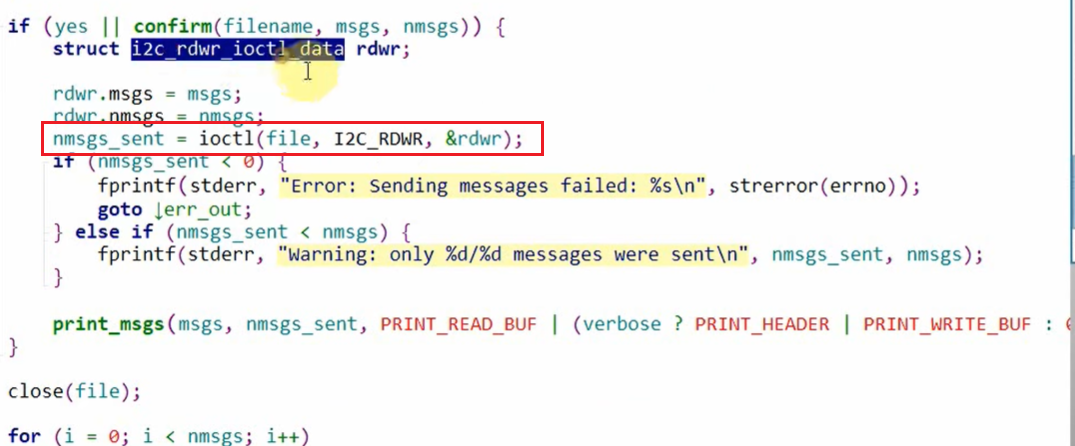

通过ioctl指定设备地址，对于内核中有驱动的 （i2cdetect查看得到UU的设备），如果想直接使用i2c物理地址读写数据，传参时必须传入-f，表示强制。
关于ioctl

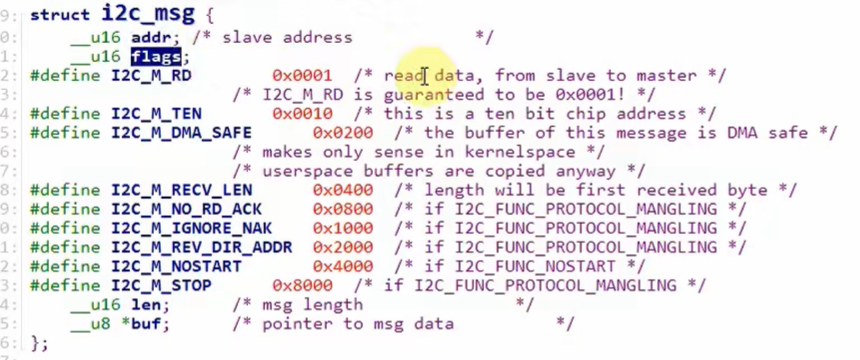

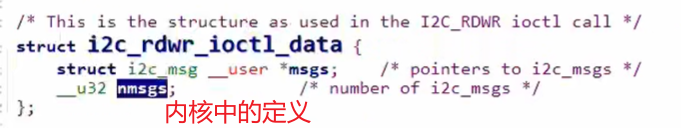

rdwr是结构体，包含两个成员，一个是message消息结构体，一个是消息条数，message结构体内部包含消息发送接收的设备地址，标志位，读还是写，存放数据的buff等等

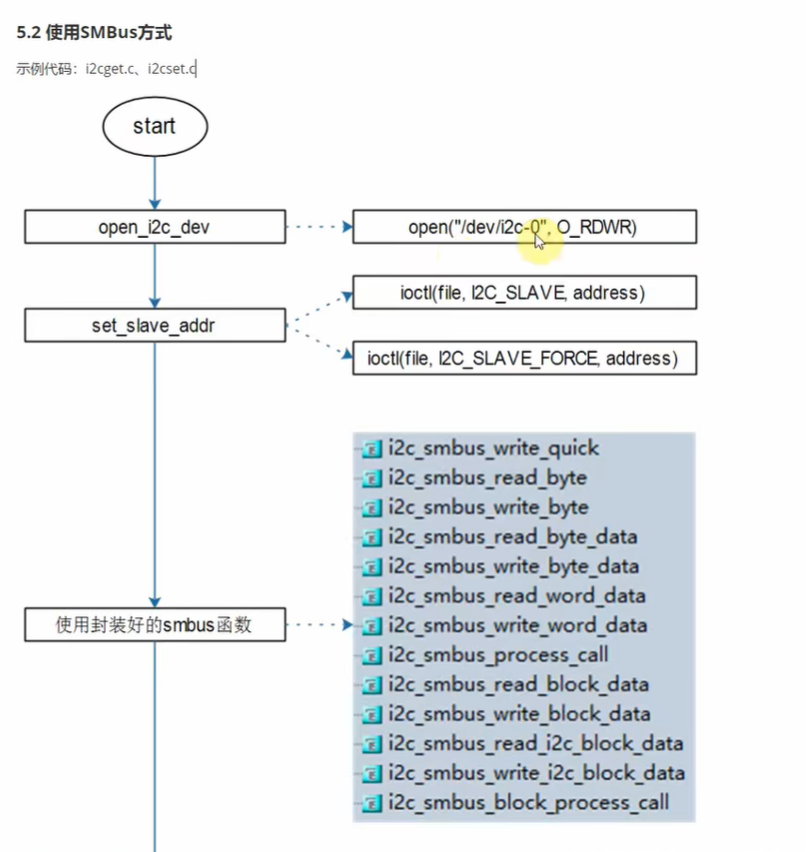

自己编写应用程序访问EEPROM
#include <sys/ioctl.h>
#include <errno.h>
#include <string.h>
#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include <linux/i2c.h>
#include <linux/i2c-dev.h>
#include <i2c/smbus.h>
#include "i2cbusses.h"
/*
./at24c02 /dev/i2c-0 w "lilin is so handsome"
*/
int main(int argc, char **argv)
{
unsigned char addr = 0x50;
unsigned char *str;
unsigned char memaddr=0;
unsigned char buff[32]={0};
char filename[10];
int force = 1;
int fd;

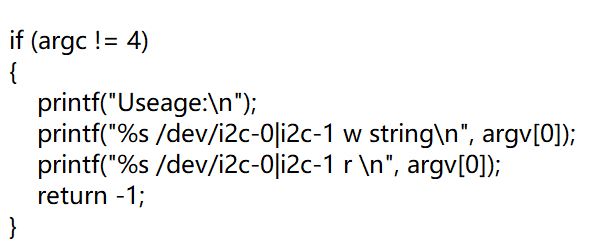

if (argc != 4)
{
printf("Useage:\n");
printf("%s /dev/i2c-0|i2c-1 w string\n", argv[0]);
printf("%s /dev/i2c-0|i2c-1 r \n", argv[0]);
return -1;
}
fd = open_i2c_dev(argv[1][0] - '0', filename, sizeof(filename), 0);
if (fd < 0)
{
printf("can't open dev%s\n", argv[1]);
return -1;
}
if (set_slave_addr(fd, addr, force) < 0)
{
printf("set addr failed\n");
return -1;
}
if(argv[0][2]=='w'){
str=argv[3];
while (*str)
{
i2c_smbus_write_byte_data(fd,memaddr++,*str++);
}
i2c_smbus_write_byte_data(fd,memaddr,0);
}else{
//read，连续读
i2c_smbus_read_i2c_block_data(fd,memaddr,sizeof(buff),buff);
buff[sizeof(buff)-1]=0;//添加'\0'
printf("get data %s\n",buff);
}

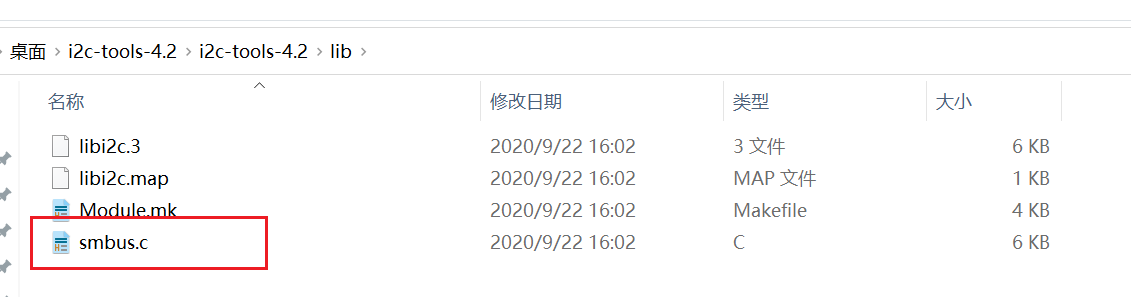

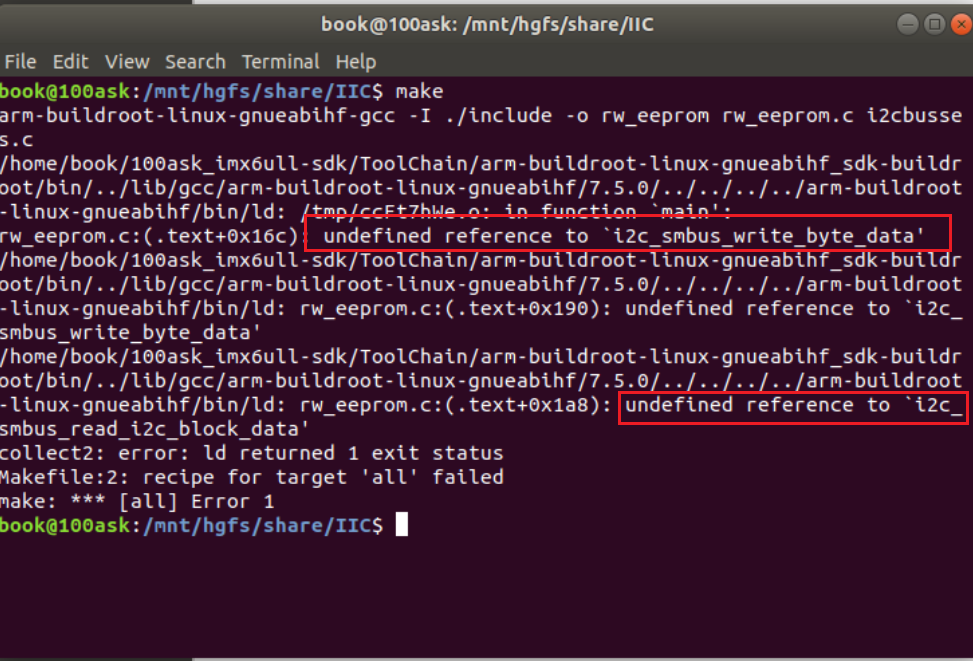

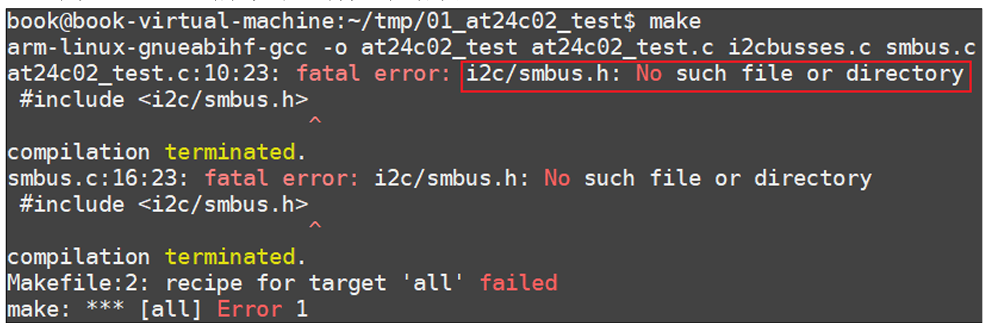

}上面代码中，i2csmbuses.c和i2csmbus.h都是i2ctools里面的，虚拟机是没有编译整合i2ctools的，要想在·编译的时候不报错，有两种办法，一是虚拟机编译i2ctools，一种是直接复制这两个文件，选择第二种。

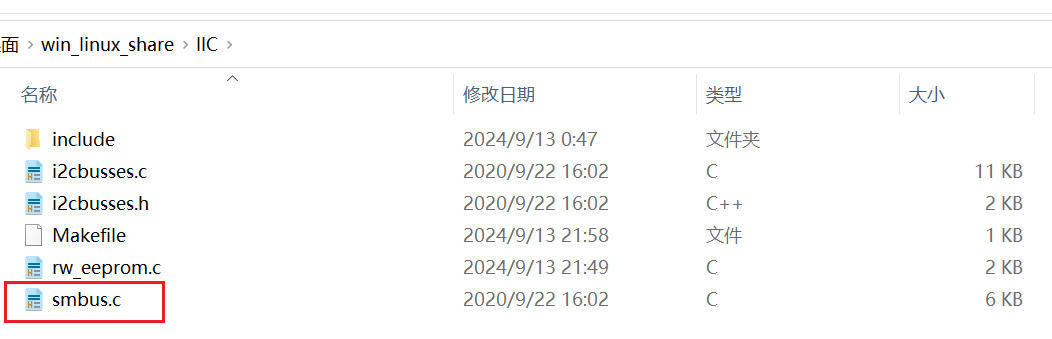

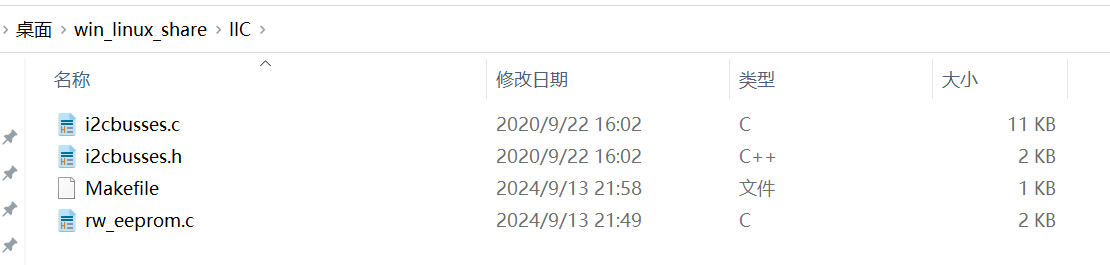

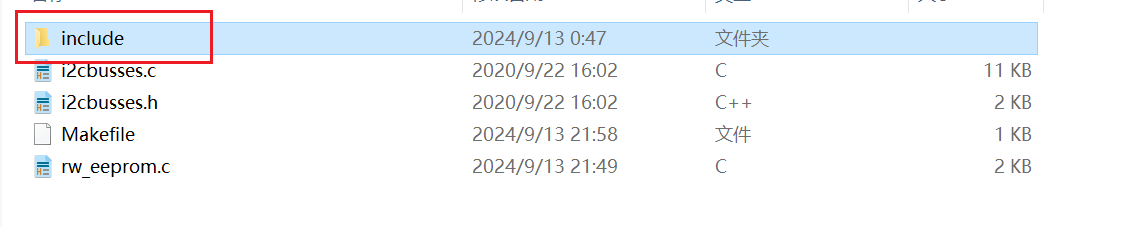

这些文件存放在windows与linux的共享文件夹，可以在虚拟机访问到，可以编译。

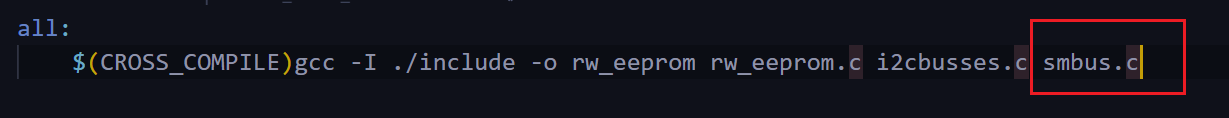

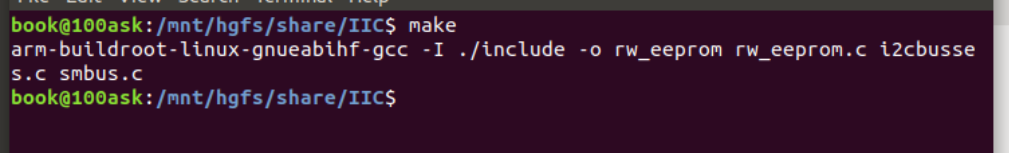

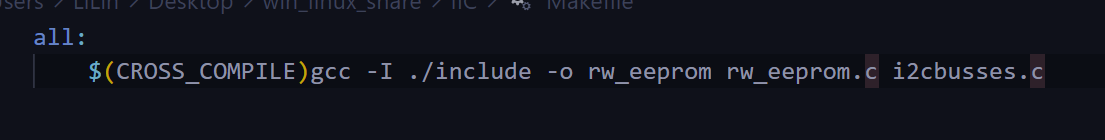

编写make命令

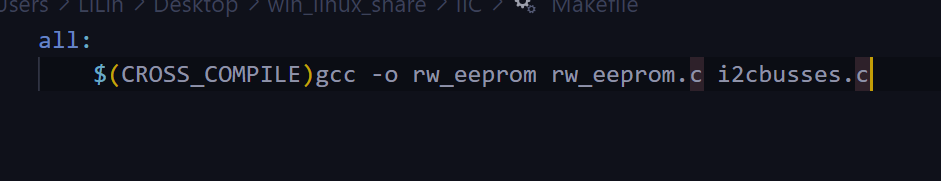

CROSS_COMPILE表示使用交叉编译工具链，
先执行命令设置工具链
export ARCH=arm
export CROSS_COMPILE=arm-buildroot-linux-gnueabihf-
export PATH=$PATH:/home/book/100ask_imx6ull-sdk/ToolChain/arm-buildroot-linux-gnueabihf_sdk-buildroot/bin
make后报错

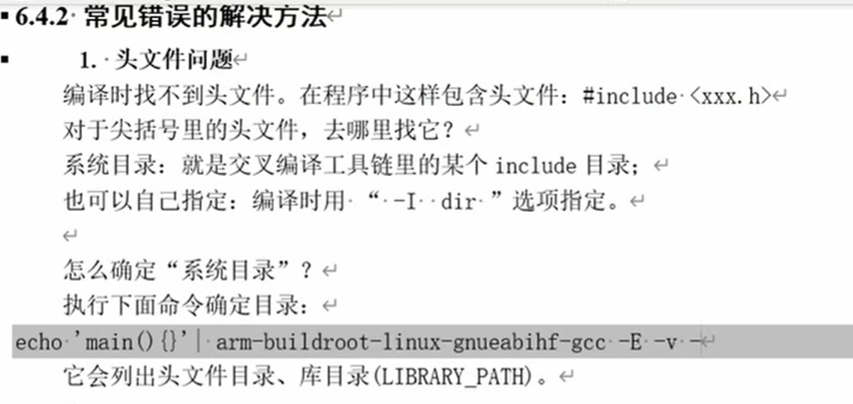

解决办法，需要提供i2ctools里的include文件夹，直接复制过来。
并且修改Makefikle，-I表示指定文件夹路径
再编译
报错，是链接错误，提示未找到函数定义
这两个函数定义在i2ctools的lib下，复制过来。
然后修改Makefile，包含smbus.c
再次编译
编译成功

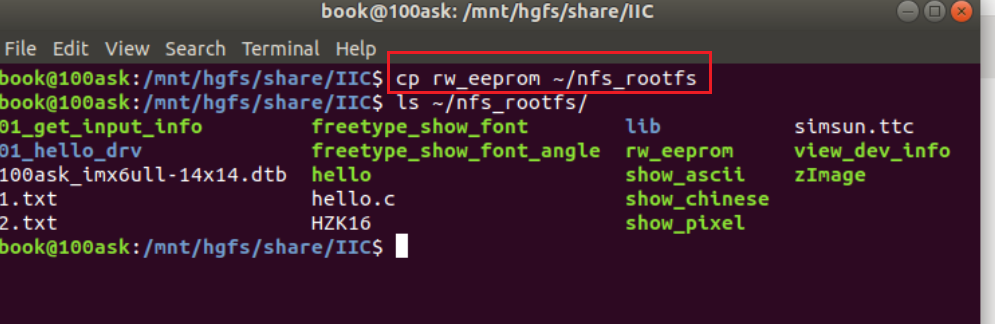

使用cp命令将程序拷贝到网络文件系统
然后打开开发板，连接串口线，挂载网络文件系统，然后执行
开发板密码root
用虚拟机ping开发板eth0的ip 192.168.5.9，失败，需要设置开发版网卡ip
执行ifconfig eth0 192.168.5.9
执行后ping虚拟机和主机都能ping通，然后挂载网络文件系统
在开发板执行mount -t nfs -o nolock,vers=3 192.168.5.11:/home/book/nfs_rootfs /mnt

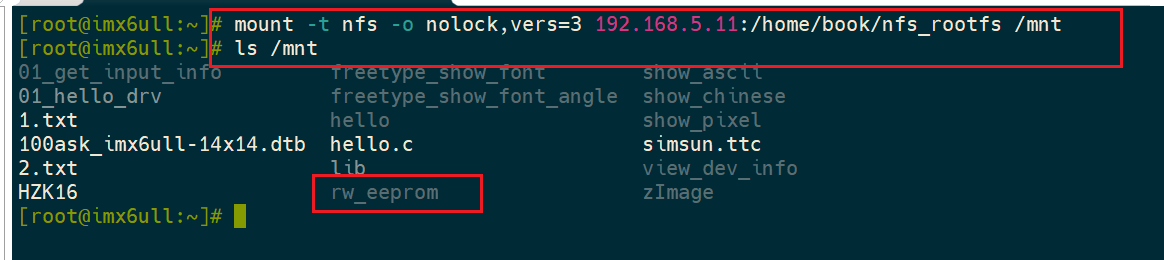

然后就能在开发板执行rw_eeprom了

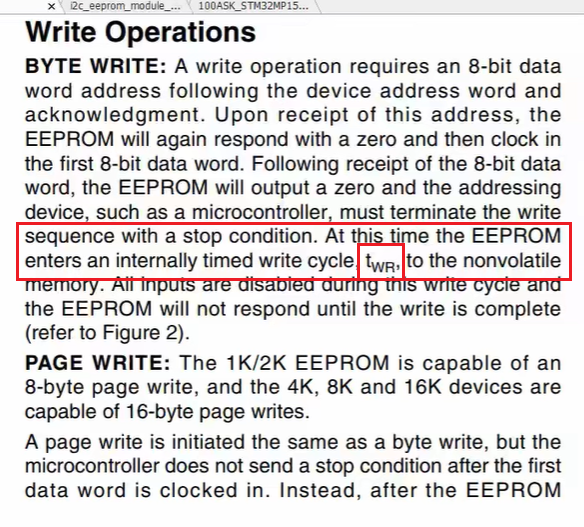

发现写入只能写入第一个字节，看文档发现，每次入一个字节要延迟一段时间twr，为10ms

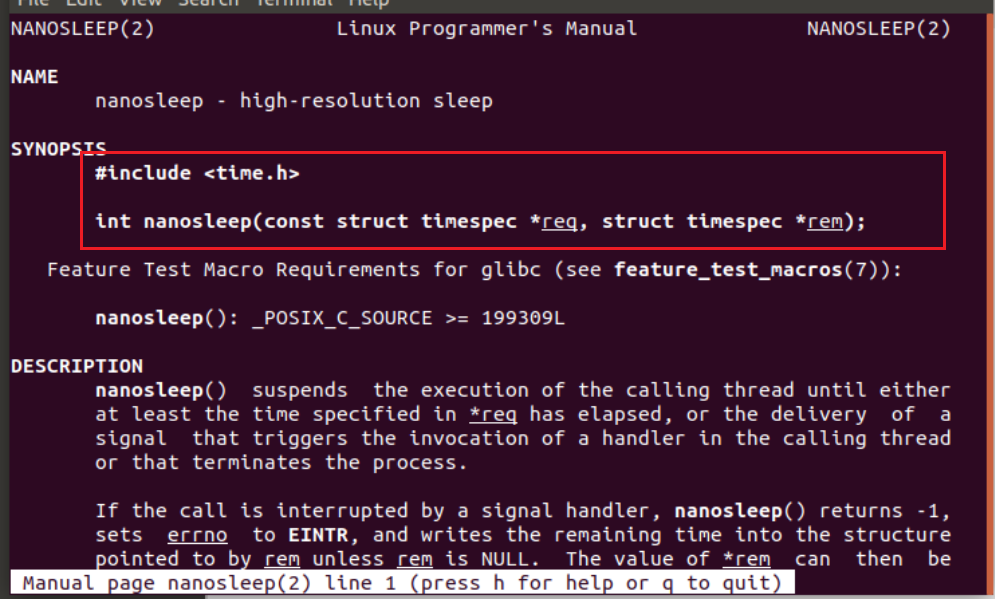

sleep单位是s，要使用单位为ms的nanosleep，虚拟机命令man nanosleep查看用法

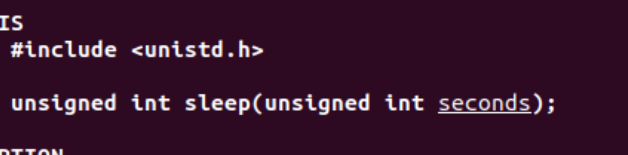

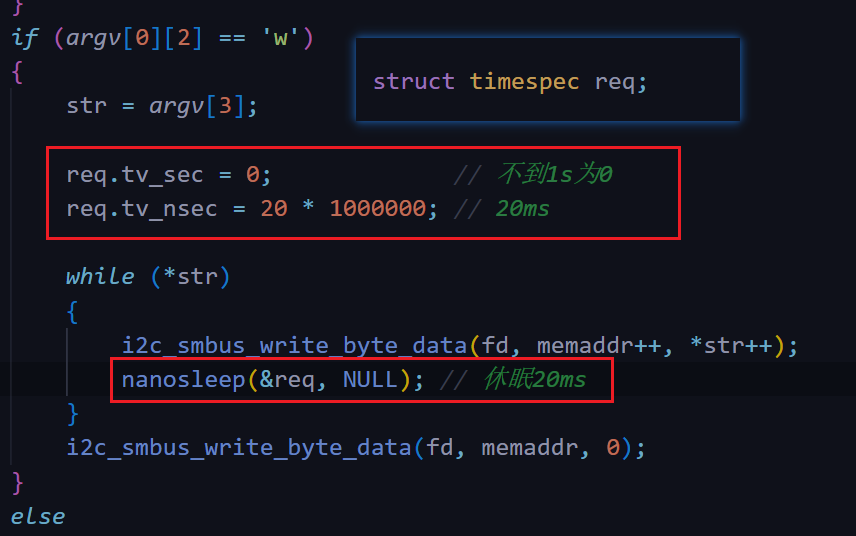

修复代码，包含time.h，定义结构体并复制，然后每次写入调用nanosleep延时20ms
重新编译测试
发现读取无法进行
检查代码发现，参数判断错误
改为argc!=4 && argc!=3即可
由于手里没有i2c的eeprom，未进行最后的测试，后续想办法
驱动开发部分

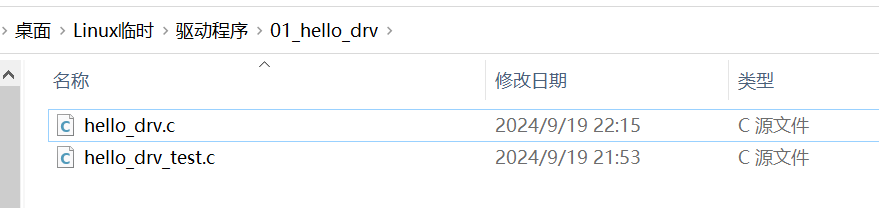

第一个驱动程序，01_hello-drv，目录结构如下
首先，驱动程序是什么，是对一些硬件级别或者内核级别的操作的封装，使应用程序能直接调用，比如Linux内核有自己的open，read，write等函数，而驱动程序可以对其封装。

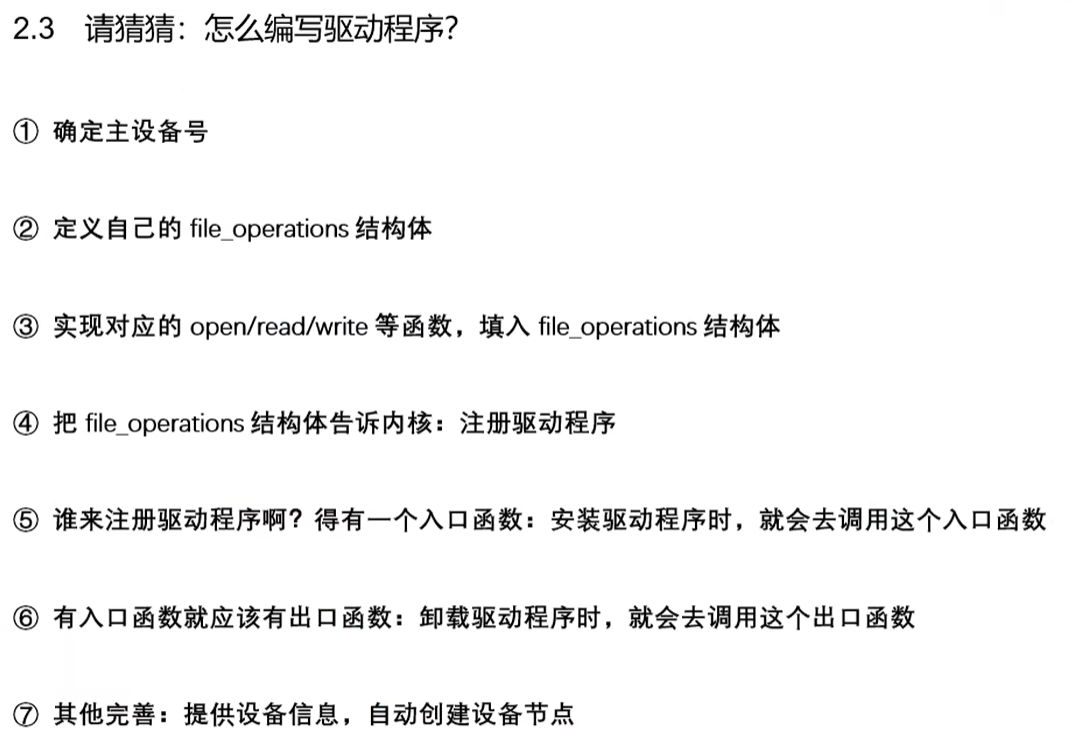

大概的编写步骤如下
先确定主设备号（可以传入0，让内核为驱动程序分配主设备号），在编写自己的file_operations结构体，该结构体内声明驱动程序自定义的函数，然后将该结构体内告诉内核，其实就是注册，可以理解为将该结构体放入内核的一个数组，注册通过内核提供的register_chrdev帮助函数，那么具体放入数组的哪一项呢，则根据主设备号确定，同理，打开设备节点时，也是根据主设备号在一堆驱动程序中找到对应的驱动。
那么谁来调用注册函数呢，有一个入口函数，安装驱动时就会调用入口函数，同样，卸载驱动时会调用出口函数，出口函数内会调用unregister_chrdev。

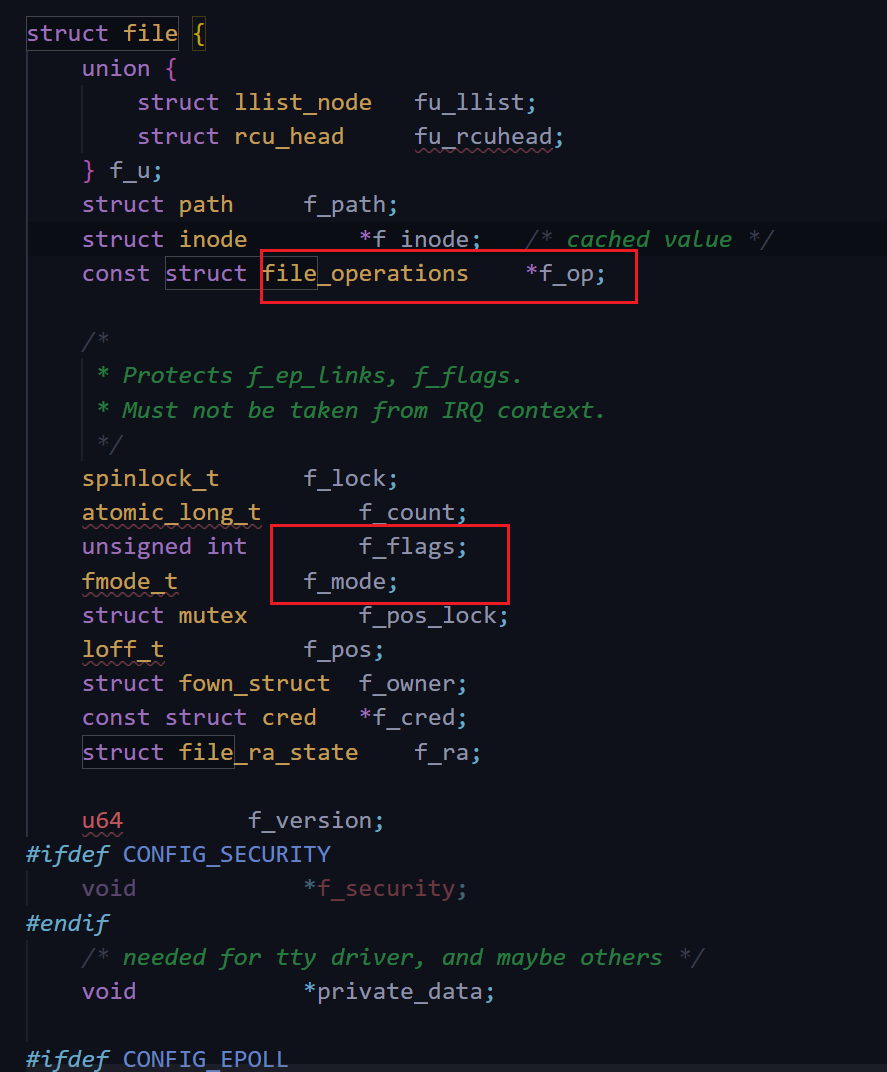

在之前的文件IO讲解中，m=open("dev/xxx",flags,mode)，m就是返回的文件句柄，类型定义如下，在fs.h里，不难猜到，传入的参数保存在了m的相关成员里。可以看到，里面有个file_operation结构体。
打开字符设备时，内核中也有对应的struct file，注意上面的f_op成员，struct file_operation的定义如下
当应用程序调用opne函数时，会根据主设备号在内核中的chrdevs[]里找到对应的file_operation，后面如果再对该文件调用read/write函数，则会自动调用file_operation里的专属的read/write函数。

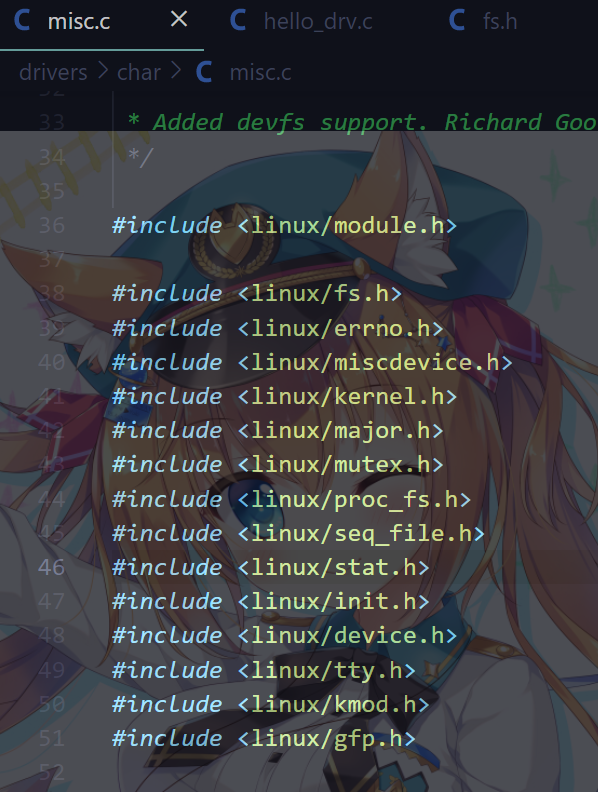

第一次写驱动，不知道包含什么头文件，直接复制linux内核源码的misc.c文件包含的头文件，

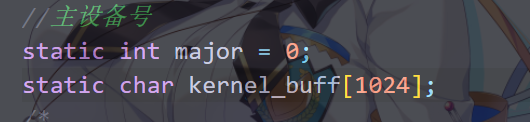

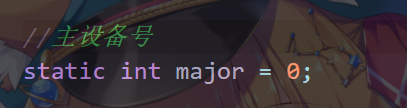

确定主设备号，可以设为0

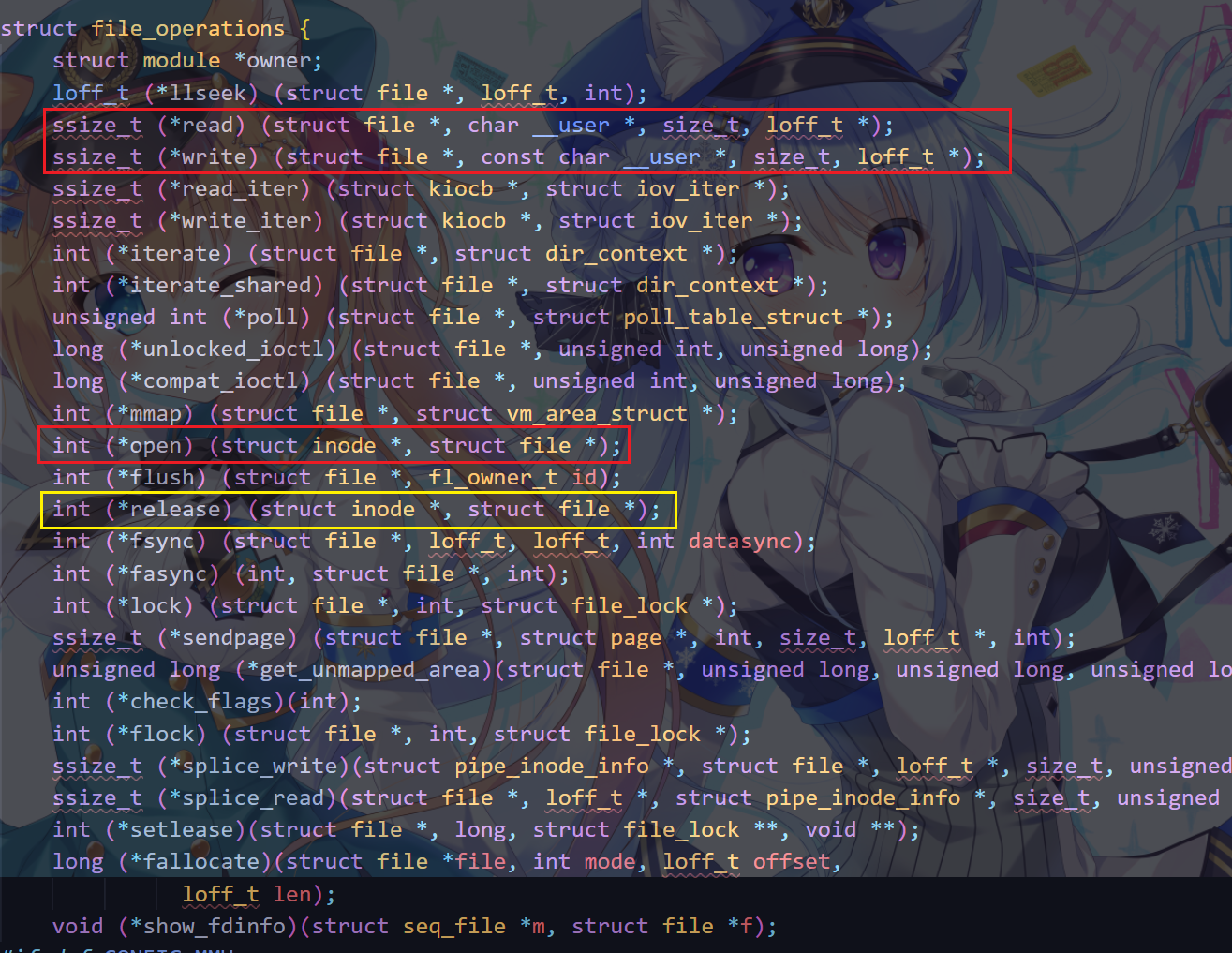

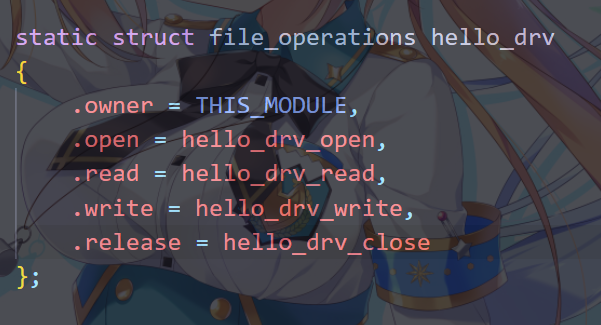

定义自己的file_operation函数，前面已经看过，file_operation结构体内部有许多的成员，我们只需要对需要的成员赋值。
实现上面的几个函数

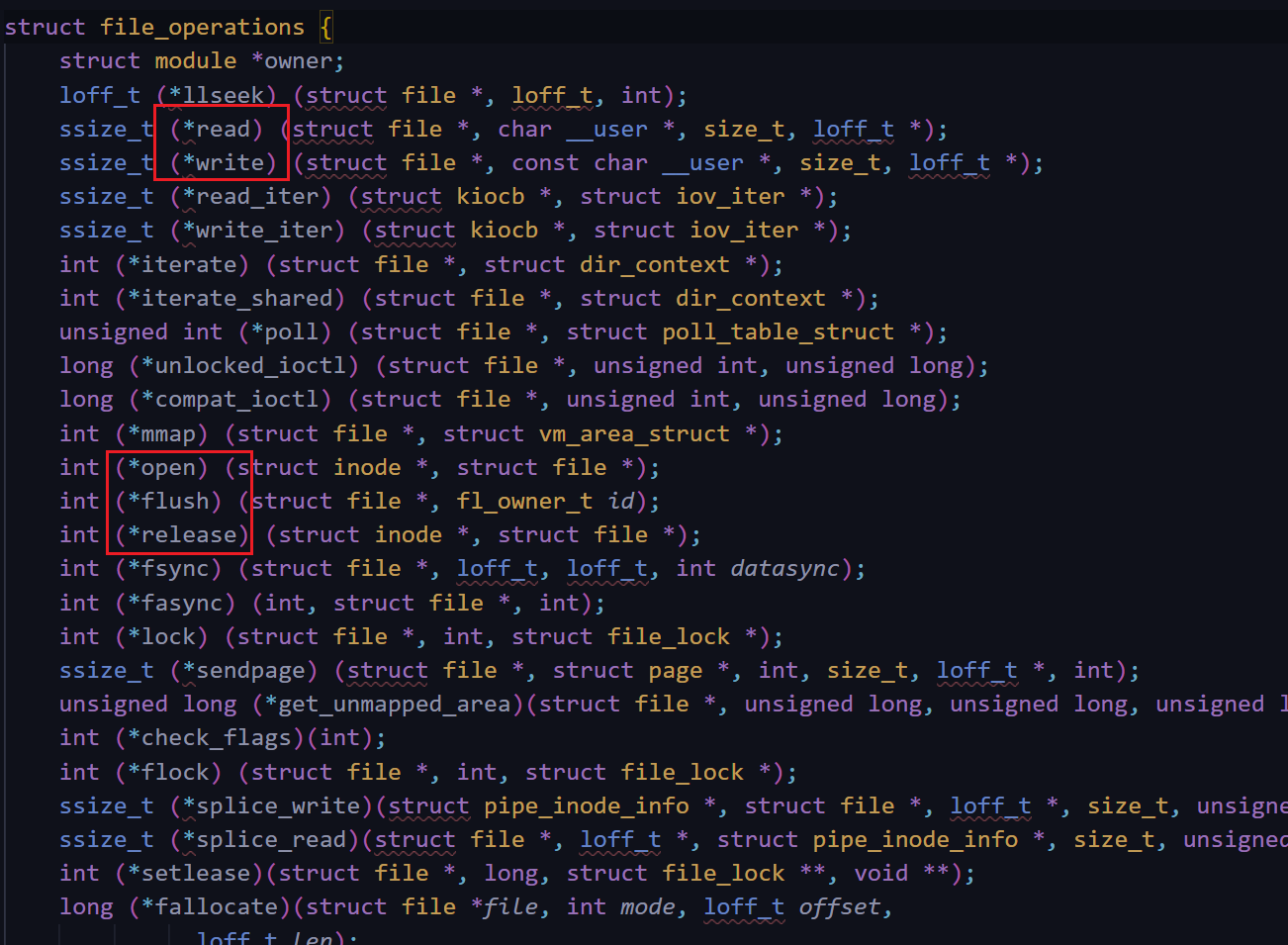

找到file_operation结构体定义，参考对应函数

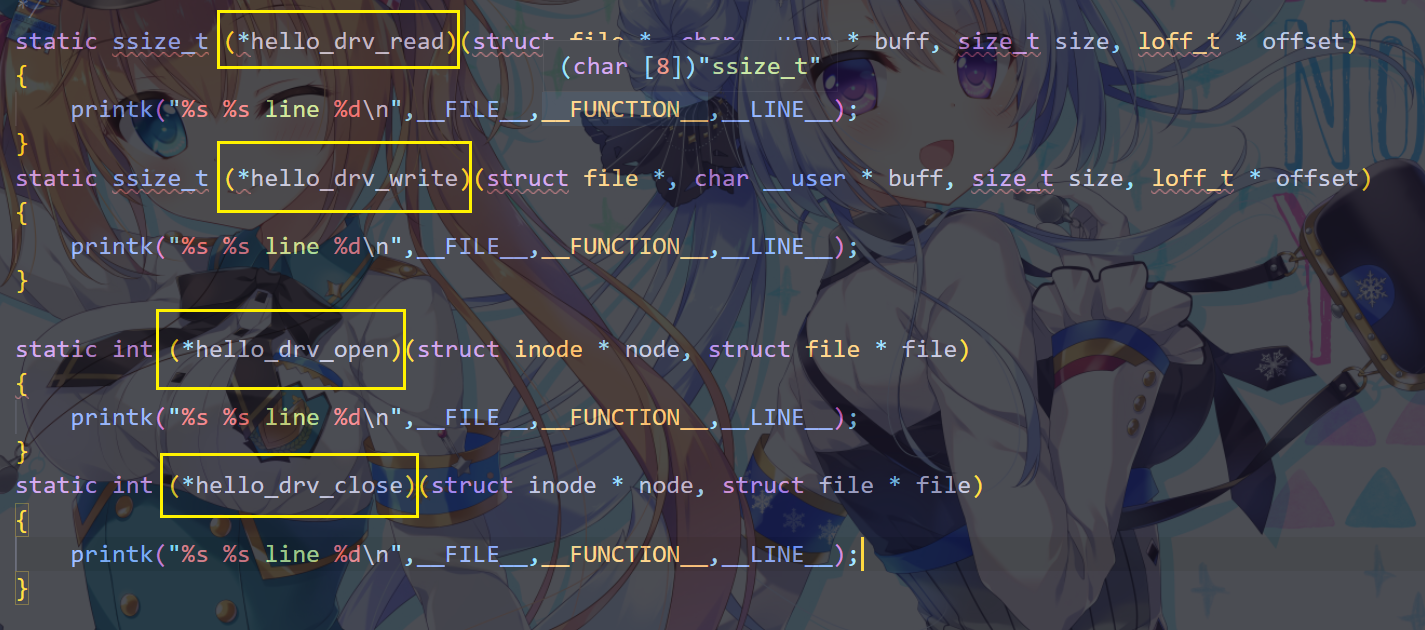

参照修改后如下，加static是为了防止污染命名空间
先实现一个简单的功能，将应用程序传入的参数存到驱动里

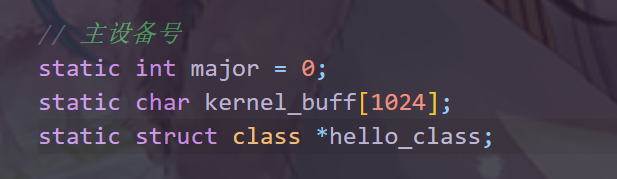

需要创建一个buff

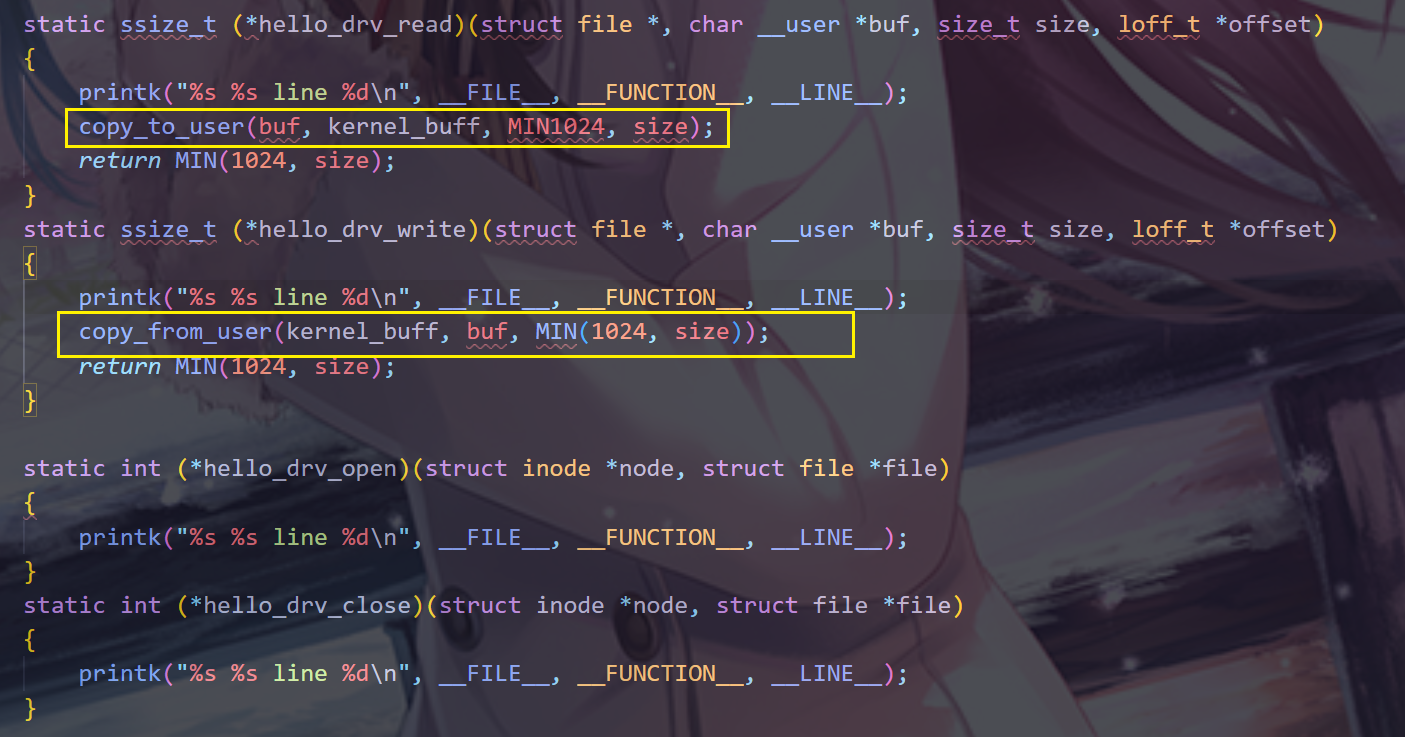

不能直接拷贝，要使用函数，这两个函数是用于内核与用户空间数据交换。printk是打印，MIN是取较小值的宏定义。
然后需要将file_operation结构体告诉内核，则要定义入口函数

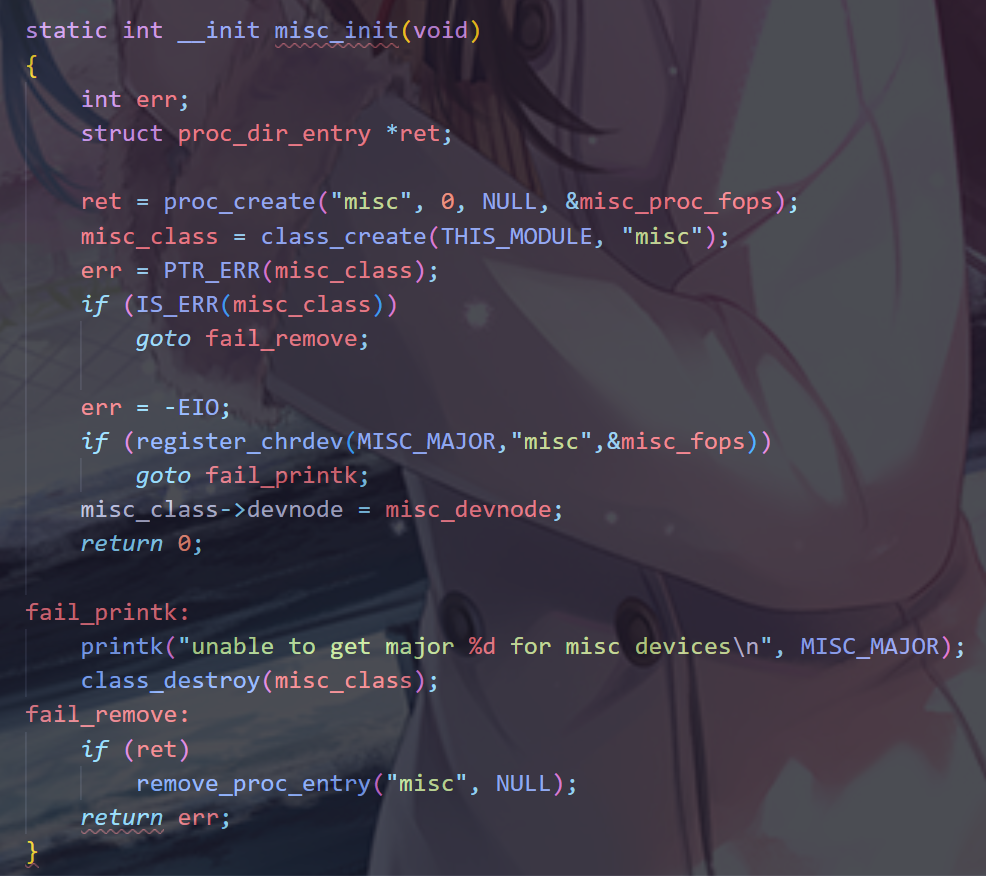

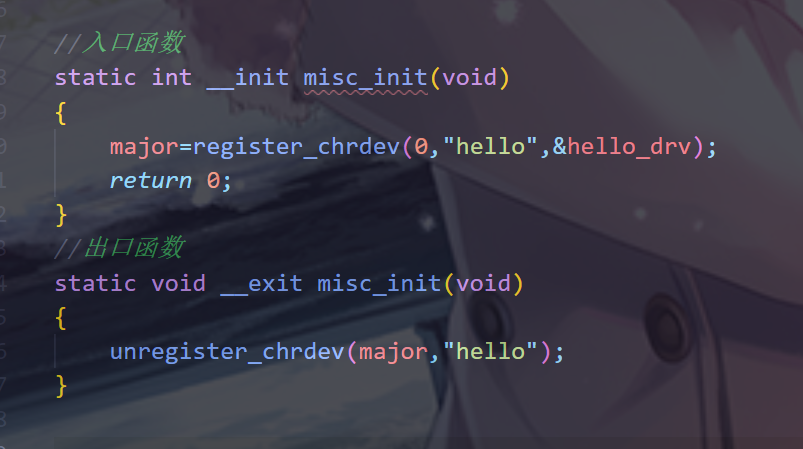

参考misc.c里的入口函数
如下

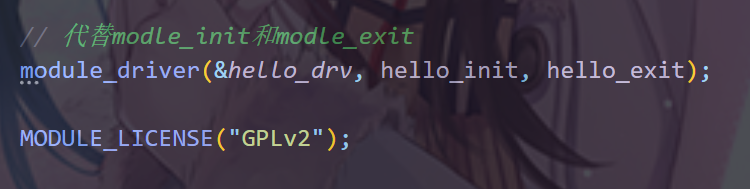

入口函数出口函数写好了，可是对于Linux来说他不知道这是出口函数，所以还需要操作，module_driver可以替代moduke_inti和module_exit，并且驱动要想正常使用，必须遵循GPL协议，开源，否则无法使用。

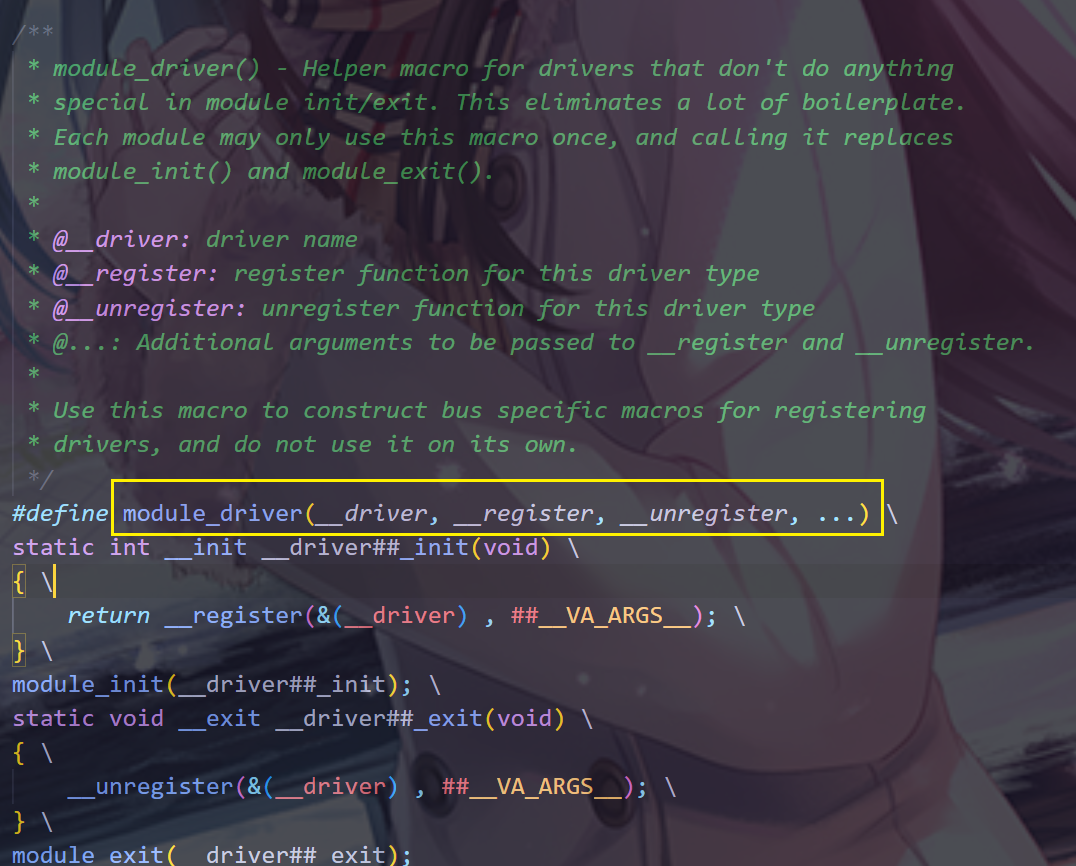

下面是moduke_driver定义
提供设备信息，自动创建节点，继续编写完善入口函数
定义hello_class结构体变量

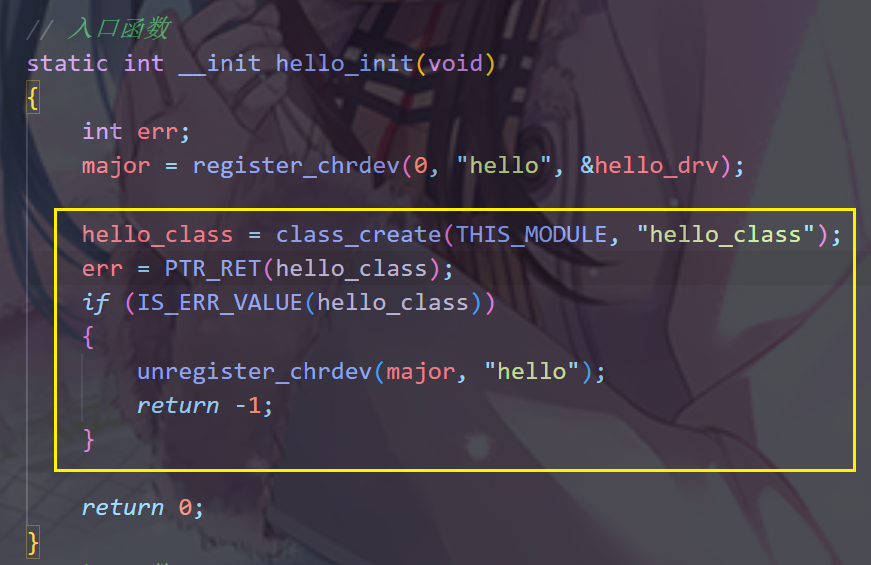

创建class
创建class后，还要创建一个dev，这样就能通过/dev/hello打开设备节点了
到此，简单的hello驱动程序已经完成，总体代码如下
printk是内核里的打印函数
#include <linux/module.h>
#include <linux/fs.h>
#include <linux/errno.h>
#include <linux/miscdevice.h>
#include <linux/kernel.h>
#include <linux/major.h>
#include <linux/mutex.h>
#include <linux/proc_fs.h>
#include <linux/seq_file.h>
#include <linux/stat.h>
#include <linux/init.h>
#include <linux/device.h>
#include <linux/tty.h>
#include <linux/kmod.h>
#include <linux/gfp.h>
#include <linux/uaccess.h> // copy_to_user & copy_from_user
#include <linux/moduleparam.h>
#include <linux/raid.h>
// 第一次编写驱动，不知道怎么写，复制misc.c里的头文件
#define MIN(a, b) (a < b ? a : b)
// 主设备号
static int major = 0;
static char kernel_buff[1024];
static struct class *hello_class;
static ssize_t (*hello_drv_read)(struct file *, char __user *buf, size_t size, loff_t *offset)
{
printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
copy_to_user(buf, kernel_buff, MIN1024, size);
return MIN(1024, size);
}
static ssize_t (*hello_drv_write)(struct file *, char __user *buf, size_t size, loff_t *offset)
{
printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
copy_from_user(kernel_buff, buf, MIN(1024, size));
return MIN(1024, size);
}
static int (*hello_drv_open)(struct inode *node, struct file *file)
{
printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
}
static int (*hello_drv_close)(struct inode *node, struct file *file)
{
printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
}
static struct file_operations hello_drv
{
.owner = THIS_MODULE,
.open = hello_drv_open,
.read = hello_drv_read,
.write = hello_drv_write,
.release = hello_drv_close
};
// 入口函数
static int __init hello_init(void)
{
printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
int err;
major = register_chrdev(0, "hello", &hello_drv);
hello_class = class_create(THIS_MODULE, "hello_class");
err = PTR_RET(hello_class);
if (IS_ERR_VALUE(hello_class))
{
printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
unregister_chrdev(major, "hello");
return -1;
}
// major主设备号，从设备号为0
// /dev/hello
device_create(hello_class, NULL, MKDEV(major, 0), NULL, "hello");
class_destroy(hello_class);
return 0;
}
// 出口函数
static void __exit hello_exit(void)
{
printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
unregister_chrdev(major, "hello");
}
// 代替modle_init和modle_exit
module_driver(&hello_drv, hello_init, hello_exit);

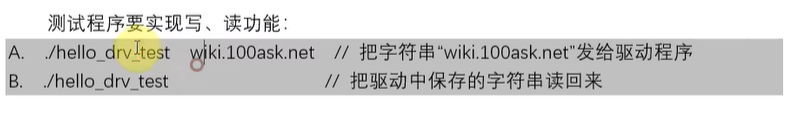

MODULE_LICENSE("GPLv2");接下来编写应用程序
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <termios.h>
#include <stdlib.h>
#include <error.h>
#include <stdio.h>
#include <string.h>
int main(int argc, char const *argv[])
{
int fd;
int ret;
int len;
char buff[1024];
if (argc < 2)
{
printf("Usage1: %s -w <string>\n", argv[0]);
printf("Usage2: %s -r\n", argv[0]);
return -1;
}
fd = open("dev/hello", O_RDWR);
if (fd < 0)
{
printf("open /dev/hello failed\n");
return -1;
}
if ((strcmp(argv[1], "-w") == 0) && argc == 3) // 写
{
len = strlen(argv[2]) + 1;
len = len > 1024 ? 1024 : len;
write(fd, argv[2], len);
}
else // 读
{
len = read(fd, buff, 1024);
buff[1023] = 0; //'\0'
printf("APP read: %s\n", buff);
}
close(fd);
return 0;
}
扫一扫
4047
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
