计算机网络实验(ospf协议)

---

前言

记录一下计算机网络的实验内容
使用的软件为：
思科 Cisco Packet Tracer 6.2 网络模拟器正式版

---

一、实验目标

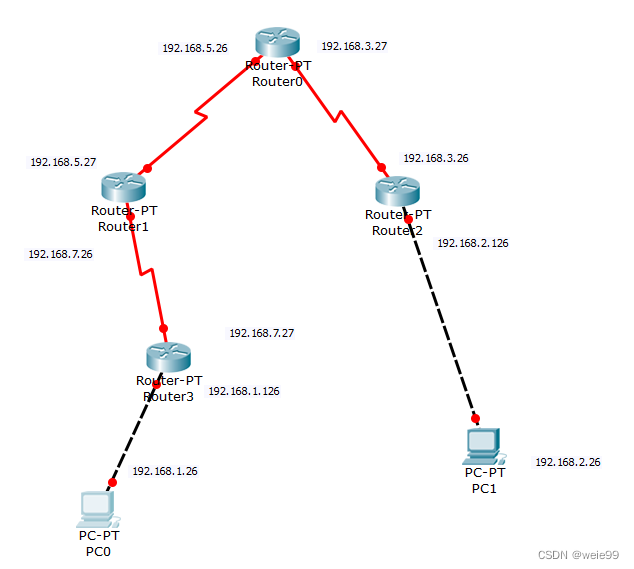

搭建上图的网络，实现数据包的发送

二、操作步骤

1.搭建物理设备

路由器的选倒数第二个

主机选第一个

利用右侧栏第二个在主机以及路由器旁边标注ip地址和区域

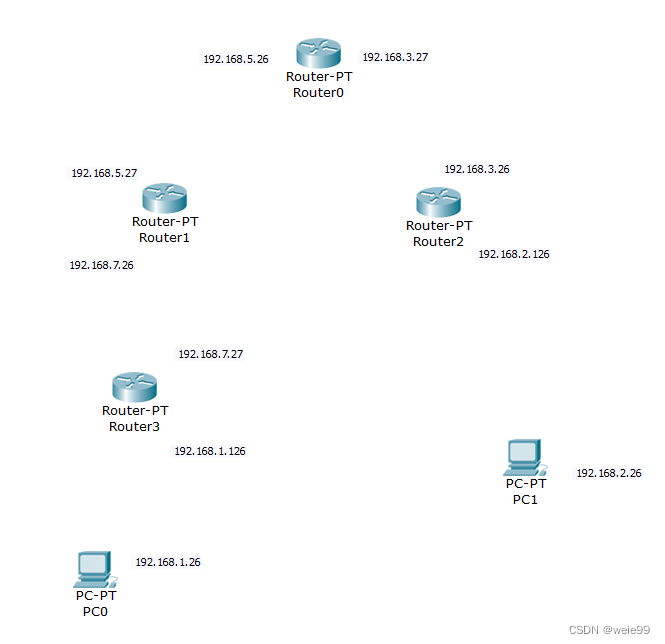

搭建如下图所示

2.搭建物理连接

选择左下角的Connections
路由器之间用
点击后选取这两个之一
主机和路由器之间用
点击路由器后选取

再点击主机选取

搭建如下图所示：

3.设置IP地址

路由器设置ip地址
点击路由器–>CLI（上方菜单栏）
开始命令内容：
no↙
↙
en↙
conf t↙
int s 2/0↙(这个指的是需要配置的端口与之前你连接选择的端口有关)
(注意：若是路由器连接主机 int f 0/0↙ s改成f
若是配置错了要取消 用 no int s 3/0↙)
ip addr 192.168.5.26 255.255.255.0255.255.255.0↙
192.168.5.26这个是标注在旁边的ip地址
255.255.255.0 A类的子网掩码
no sh↙激活
exit↙退出
int s 3/0↙配置另一端

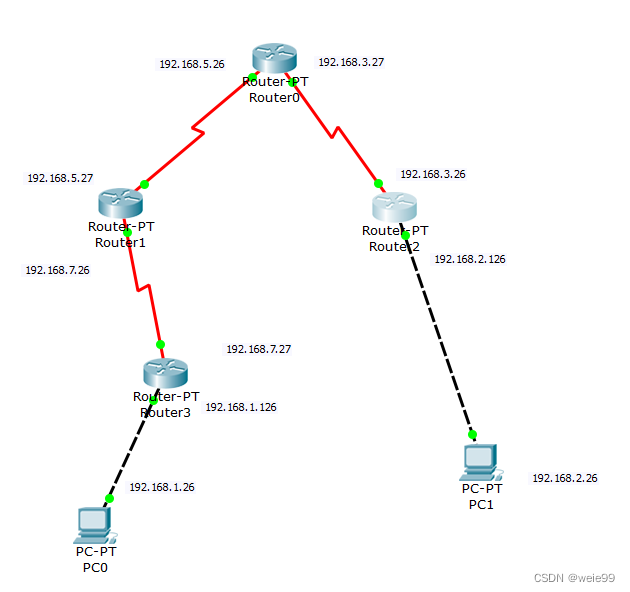

然后重复上述来配置完所有路由器，完成如下

4.配置路由

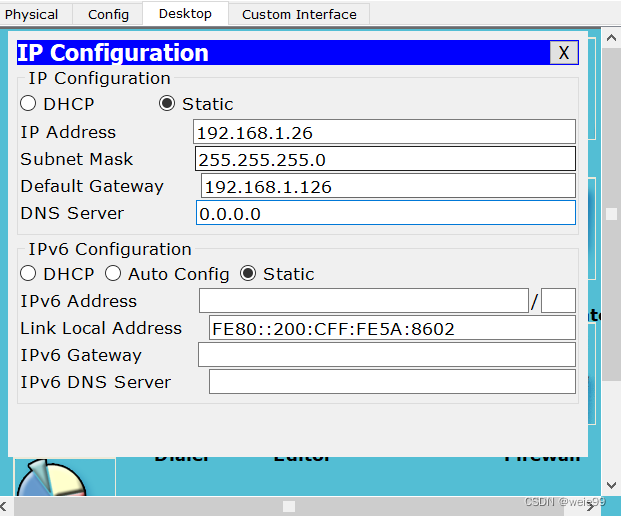

点击pc0–>Desktop(上方菜单栏–>IP Configuration

并设pc1

5.发送数据包

发送数据包操作
点击pc1->Desktop–>Command Promnt

ping 192.168.1.26

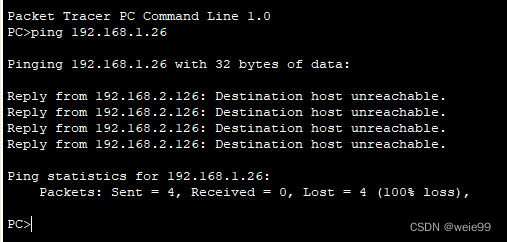

目标主机不可达

6.配置ospf协议

router ospf 100
(ospf协议 进程号100）
命令行内容
en↙
conf t↙
router ospf 100↙
network 192.168.5.0 0.0.0.255 area 0↙(注意：这里是5.0不是5.26，子网反掩码为0.0.0.255）
再设置另一边
最后
exit↙退出

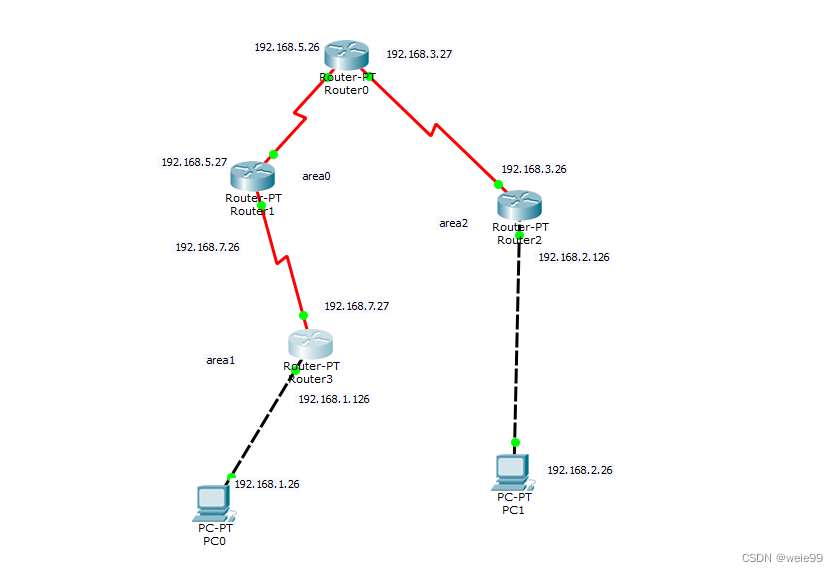

设置完全部

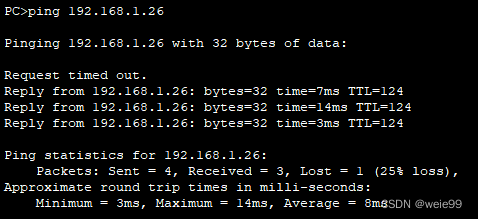

7.发送数据包

发送成功了！

---
