2025年第16届蓝桥杯嵌入式竞赛学习笔记（七）：PWM输出

如何让PA1引脚输出频率为1000HZ，占空比为50%的方波

1.基础知识

2.CubeMX配置

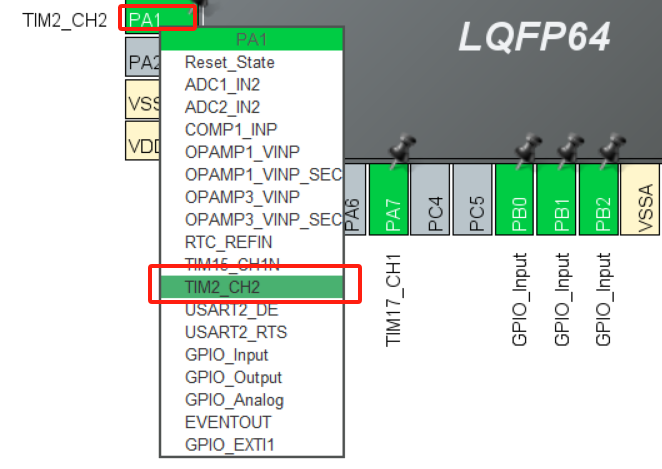

将PA1引脚设为TIM2_CH2

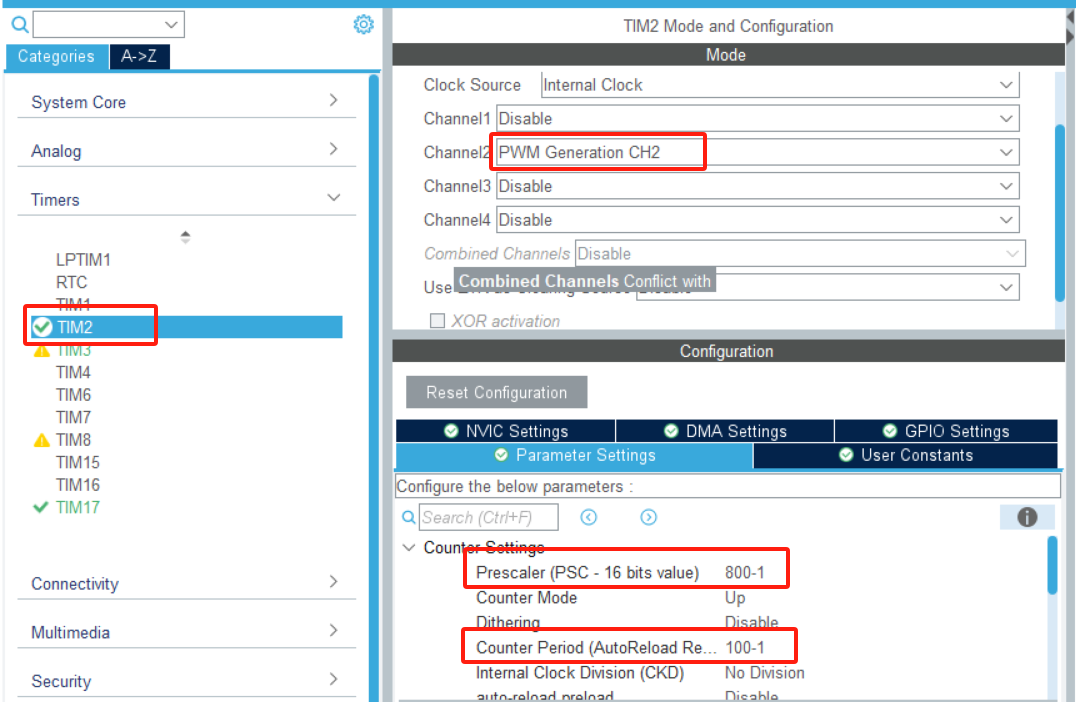

将通道2的模式设为产生PWM波，并按照频率公式，计算出ARR与PSC的值应设多少。

（注：系统频率为80MHz，不懂可看第一章中的时钟树配置）

配置完成后点击右上角生成代码

3.代码部分

首先使用函数使能TIM2_CH2的PWM模块

HAL_TIM_PWM_Start(&htim2,TIM_CHANNEL_2);

计算占空比公式，得出CCR的值应设多少

TIM2 -> CCR2 = 50;

4.烧录代码

烧录完成后即可使用示波器，查看波形

引脚输出频率为1000HZ，占空比为50%的方波
