1.新建工程
使用第四章驱动LCD屏幕的STM32CubeMX和Keil5
2.回顾定时器基础知识
ARR:自动重装载值 PSC:预分频器 CNT:计数器 fsystem系统频率:80Mhz

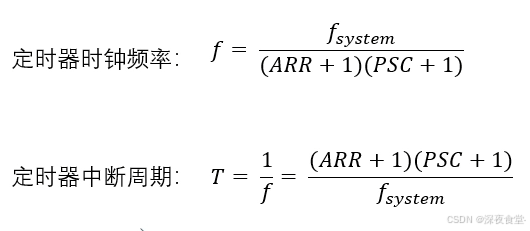

公式:
每隔T秒,进入一次定时器中断函数
3.图形化配置

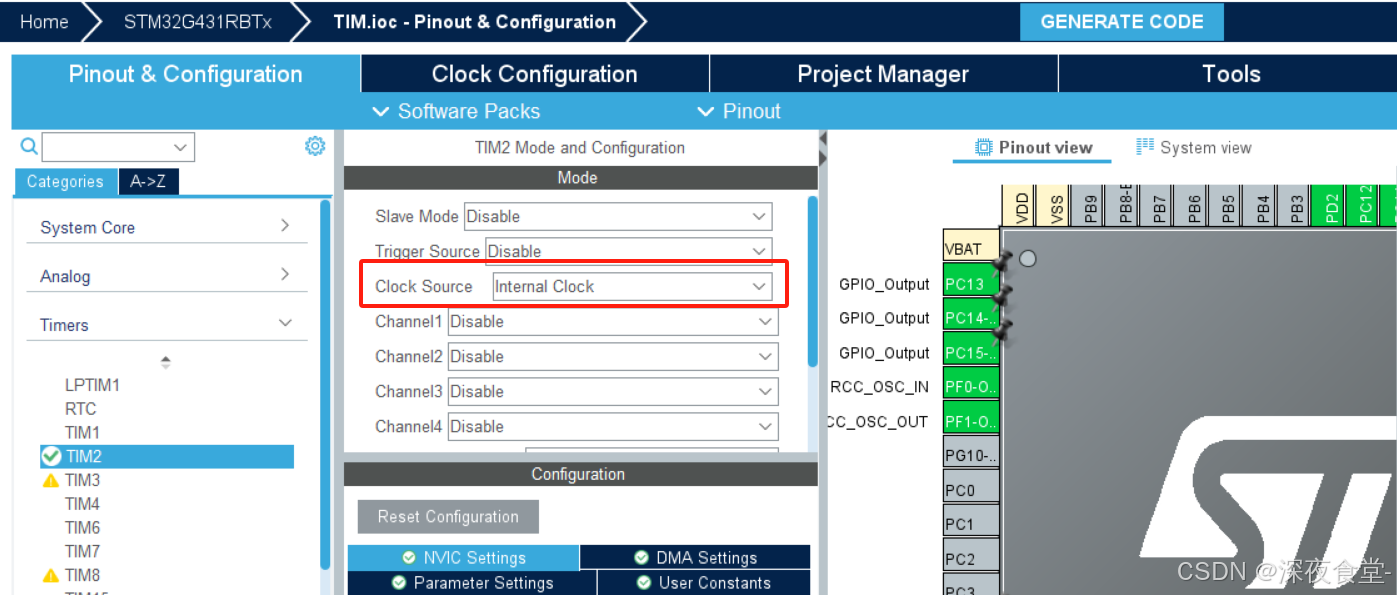

在STM32CubeMX界面选择TIM2时钟,Clock Source选择Internal Clock (内部时钟)

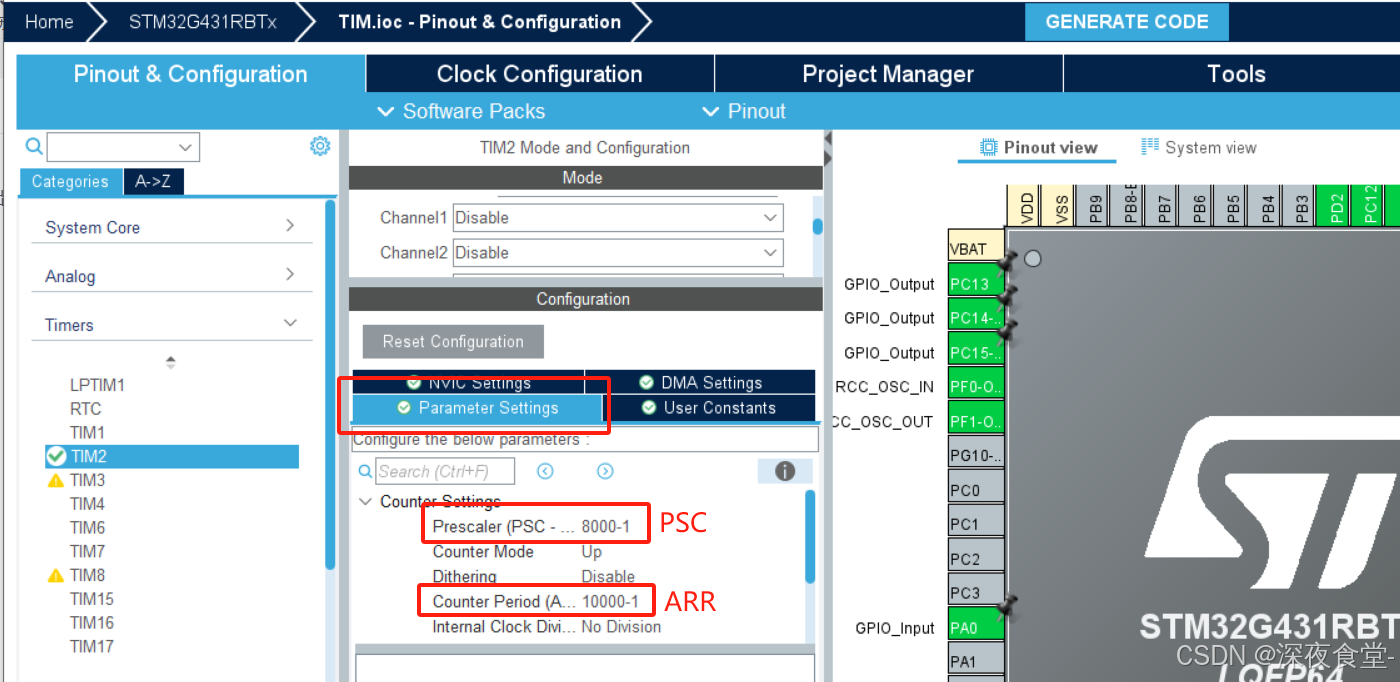

PSC填写8000-1,ARR填写10000-1
注:填写的数不能大于65535,因为TIM2的PSC与ARR是16位寄存器

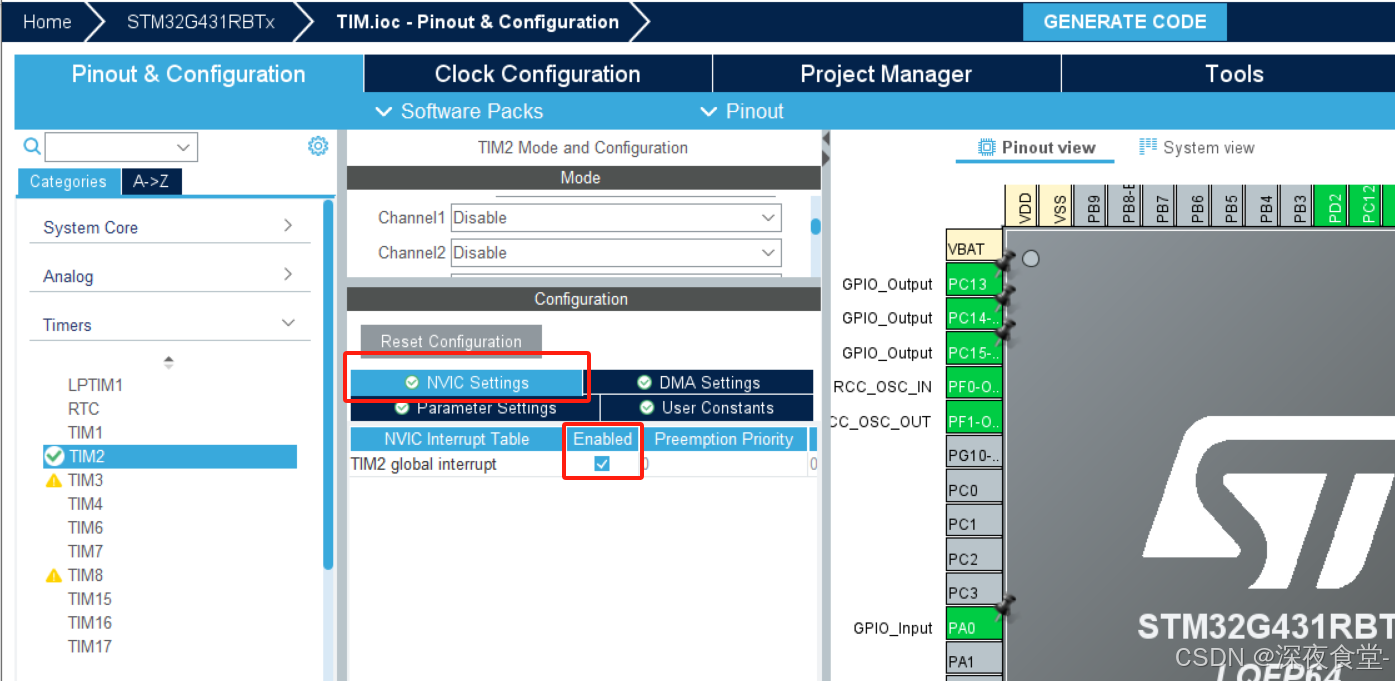

NVIC Setting 勾选 TIM2的Enabled(定时器中断)
4.代码部分
主函数中先初始化定时器中断TIM2:HAL_TIM_Base_Start_IT(&htim2);
int main(void)
{
/* USER CODE BEGIN 1 */
/* USER CODE END 1 */
/* MCU Configuration--------------------------------------------------------*/
/* Reset of all peripherals, Initializes the Flash interface and the Systick. */
HAL_Init();
/* USER CODE BEGIN Init */
/* USER CODE END Init */
/* Configure the system clock */
SystemClock_Config();
/* USER CODE BEGIN SysInit */
/* USER CODE END SysInit */
/* Initialize all configured peripherals */
MX_GPIO_Init();
MX_TIM2_Init();
/* USER CODE BEGIN 2 */
HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);
LCD_Init();
LCD_Clear(Black);
LCD_SetBackColor(Black);
LCD_SetTextColor(White);
HAL_TIM_Base_Start_IT(&htim2);
/* USER CODE END 2 */
/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
lcd_show();
Key_Scan();
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
}
/* USER CODE END 3 */
}
新建timer.c文件编写HAL库的定时器中断回调函数
#include "headfile.h"
extern uint8_t count;
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
if(htim->Instance == TIM2 && count != 255)
{
count++;
}
}
timer.h文件
#ifndef _TIMER_
#define _TIMER_
#include "stm32g4xx.h"
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim);
#endif
别忘了将tim.h和timer.h在headfile.h中引用一下
#ifndef _HEADFILE_
#define _HEADFILE_
#include "stm32g4xx.h"
#include "stdio.h"
#include "string.h"
#include "stdint.h"
#include "main.h"
#include "gpio.h"
#include "tim.h"
#include "timer.h"
#include "led.h"
#include "key.h"
#include "lcd.h"
#endif
5.编译并烧录
点击导航栏的全部编译,输出窗口显示0错误
将烧录线一端连接至电脑的USB口,另一端连接至开发板的Download下载口
连好之后点击烧录按钮
烧录完成后,LCD屏上的count变量每秒自动+1。
