本文详细分析了控制单元CU的操作，包括取指、间址、执行、中断等周期的数据流，讨论了非总线结构和总线结构CPU的操作过程，并探讨了机器速度与主频的关系以及CU的控制方式。
9.1操作命令的分析
- 取值周期
- 间址周期
- 执行周期
- 中断周期

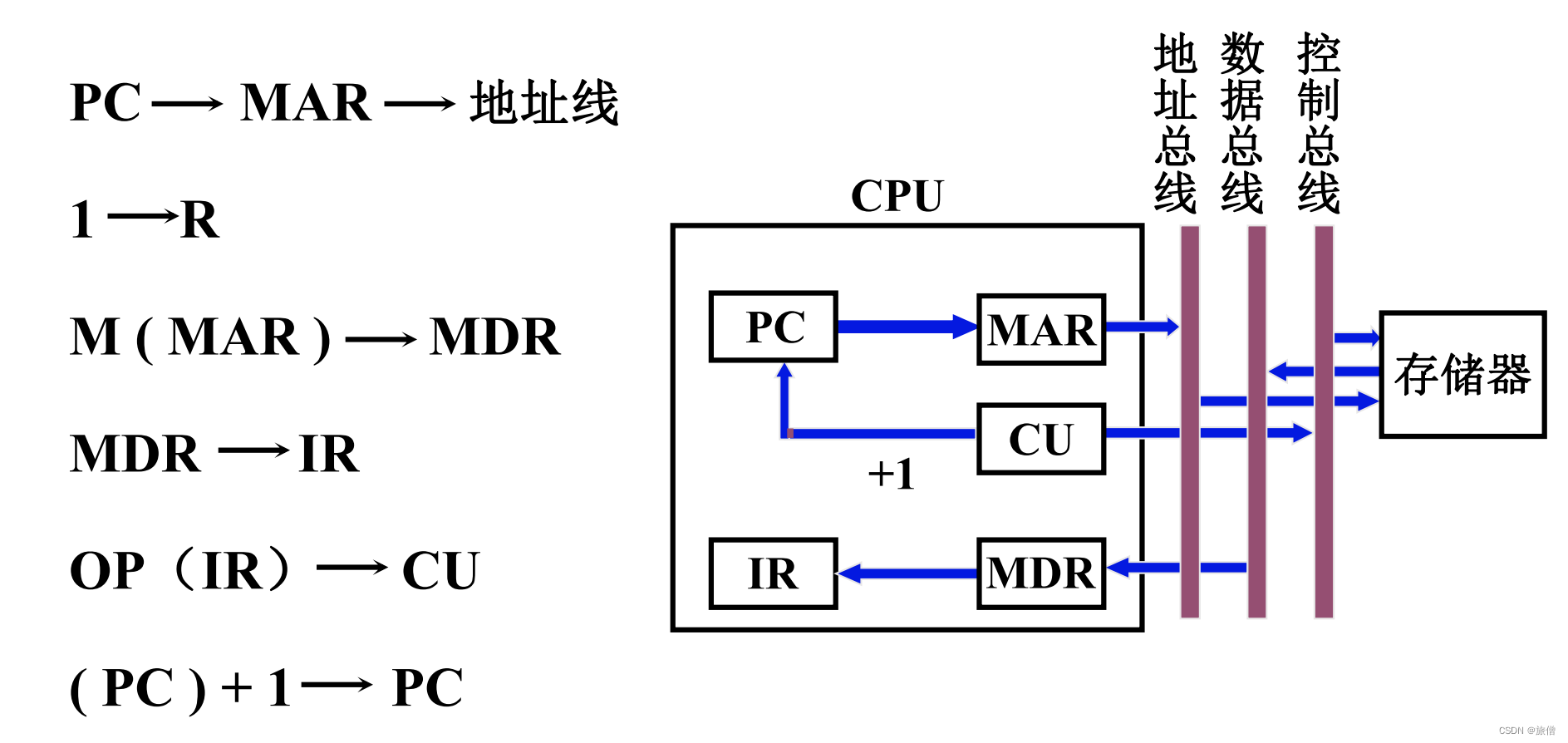

取指周期数据流
PC存放下条指令的地址给MAR访问存储器相应单元，将数据取出来送给MDR寄存器，MDR取出来的内容送给IR指令寄存器，然后对指令进行译码，把指令的操作码部分取出来送到控制单元，然后进行PC+1的过程

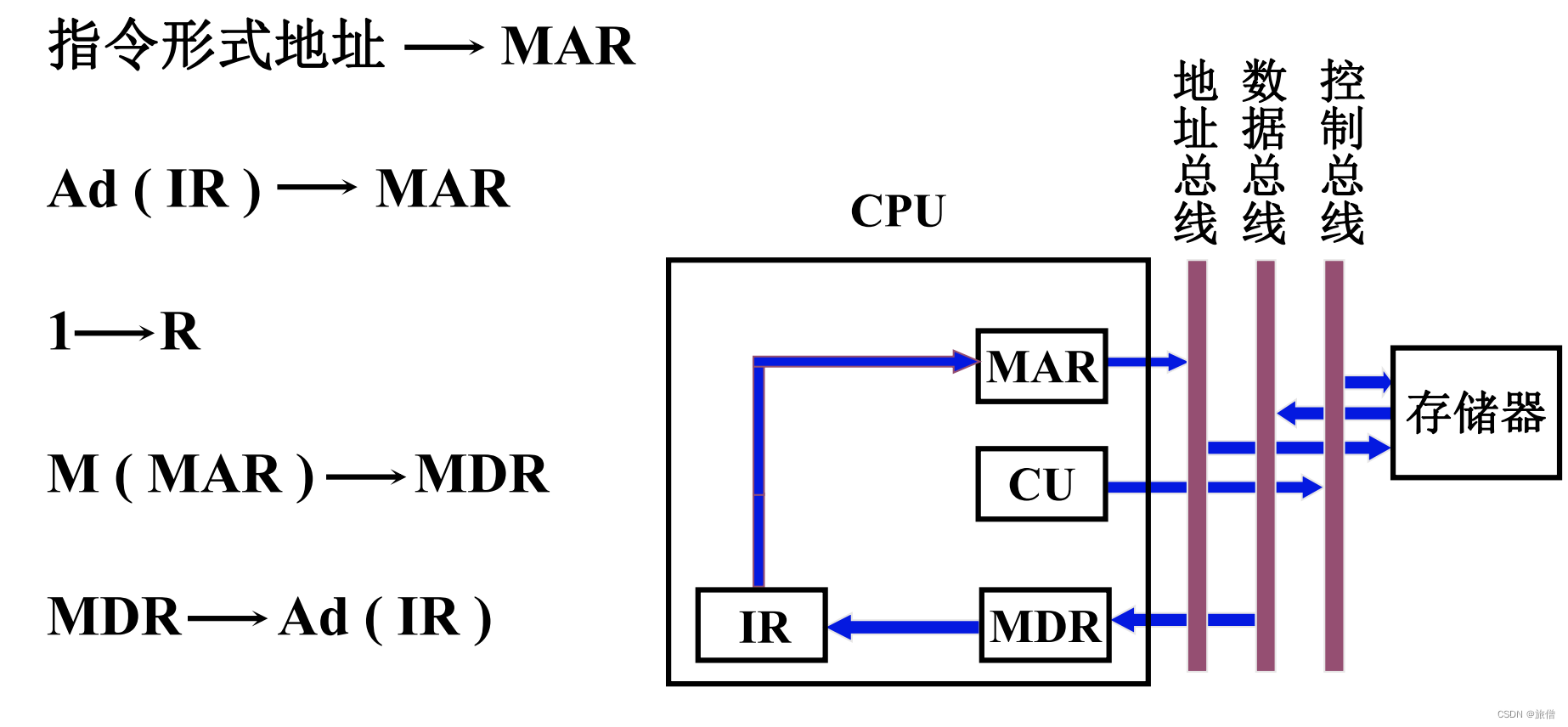

间址周期数据流
将指令的地址码部分(形式地址)给地址寄存器，向主存发出命令，启动主存做读操作，将MAR地址的内容送给MDR,此时取出来的是操作数的形式地址，再把MDR寄存器的内容送给IR，下一次找的就是操作数了。

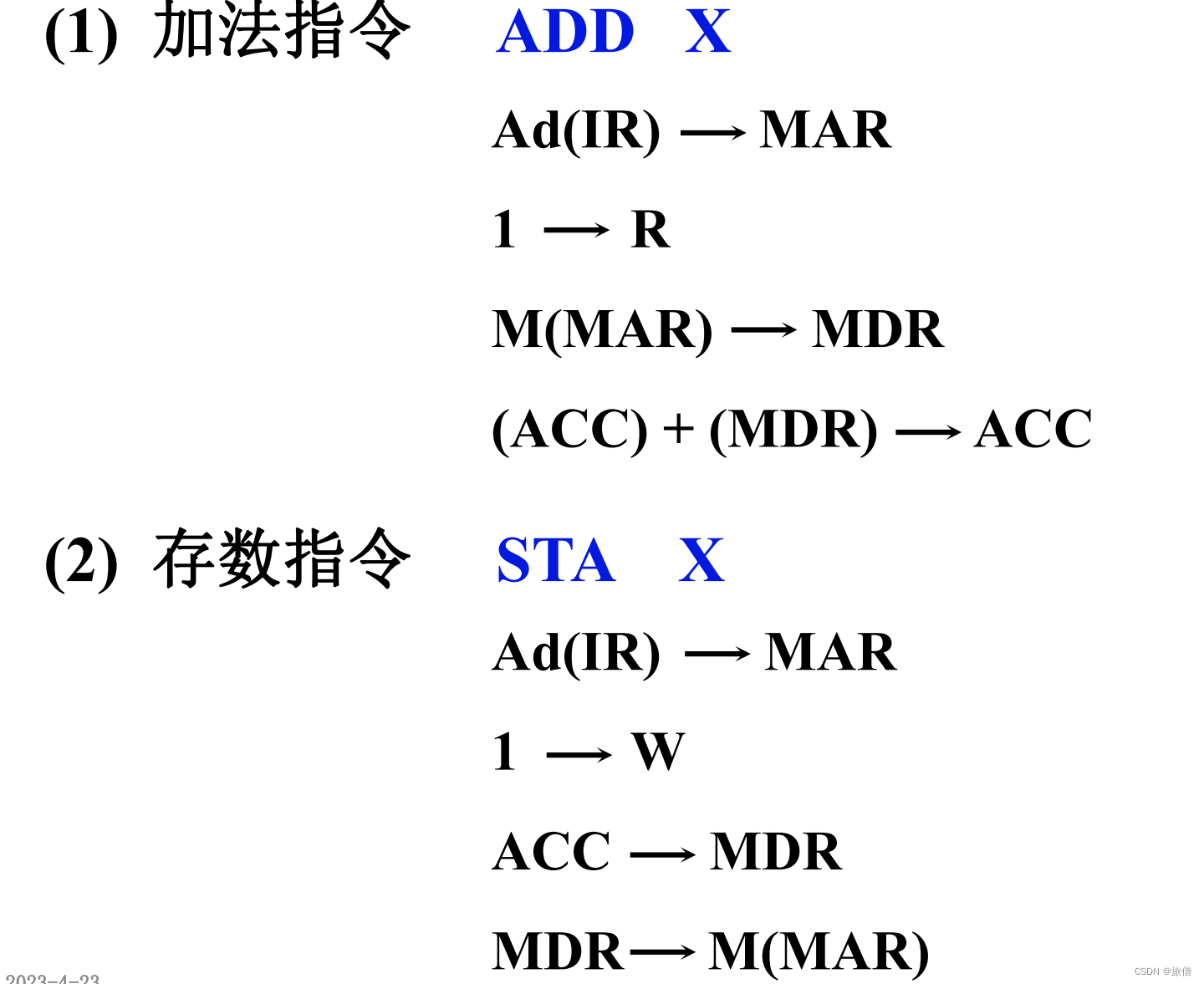

执行周期
