基于STM32的温湿度传感器

一、创新实践实习内容

一:指导老师给我们介绍了广州粤嵌通信科技股份有限公司的企业文化与企业环境，简要地介绍了本行业的发展历史及未来发展趋势。讲解了Keil5的功能与应用。指导我们搭建STM32F407驱动环境以及学习相关芯片包的安装使用方法。并且带着我们对C语言的基础知识进行了回顾。通过一些实例操作介绍了STM32F407 常用的编程指令，完成创建工程，学习程序编译与运行。

    二：学习STM32F407相关开关板，Keil5下的代码编辑器的使用方法；学习使用库函数建立相关工程，完成流水灯：亮的个数一次递增，再依次递减完实验。学习外部中断初始化，NVIC初始化，建立工程完成外部中断控制灯的亮灭。

    三：开始学习对系统定时器system的使用，完成系统精确延时的程序，使用精确延时控制LED灯闪烁。学习串口通信，串口初始化结构体，实现数据收发，实现对STM32F407开发板的控制。

四：学习了解DHT11温湿度传感器，编辑相关程序完成温湿度的获取并用串口显示在PC上。学习OLED显示屏，了解其通讯方式，以及连接方法。编辑相关程序完成温湿度的获取以及随意一张图片显示在OLED显示屏上。

    五：学习了解adc模数转换器，将模拟信号转换为数字信号; 按键测温，结果显示在oled，温度过低，蜂鸣器响。测烟雾，测光照，测湿度 显示在oled。都设定一个阈值，低于阈值报警。

项目答辩环节。

二、实习过程

第一阶段主要是学习Keil5的功能与应用，STM32F407 常用的编程指令，完成创建工程。简要简介了公司的企业文化及企业环境，让我们对本行业的未来发展有了一个初步的认识。老师带我们回顾了C语言的基础知识，如基本数据类型、运算符、数组、指针、结构体、typedef取别名、头文件的编写、条件编译、文件操作等内容。为后面编程奠定了基础。懂得库函数常用的命令以及一些快捷键的使用方式。

第二阶段学系STM32F407相关开关板的组成，了解程序烧录接线及步骤，Keil5下的代码编辑器的使用方法；学习使用库函数建立相关工程，学习GPIO口的初始化步骤并完成相关IO初始化，完成流水灯程序编写：亮的个数一次递增，再依次递减完实验。学习外部中断初始化，NVIC初始化相关步骤，建立工程完成外部中断控制灯的亮灭。

第三阶段：开始学习对系统定时器system的使用，了解systic计数方式：向下计数的24为计数器；以及其时钟频率21MHz；完成系统精确延时的程序，使用精确延时控制LED灯闪烁。学习串口通信，串行接口 （Serial Interface）是指数据一位一位地顺序传送。其特点是通信线路简单，只要一对传输线就可以实现双向通信，串口初始化结构体，实现数据收发，实现对STM32F407开发板灯及蜂鸣器的控制。

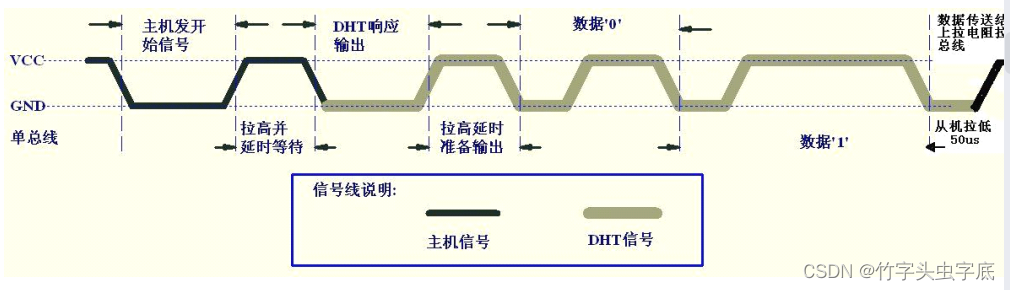

第四阶段:学习了解DHT11温湿度传感器，DATA 用于微处理器与 DHT11之间的通讯和同步,采用单总线数据格式,一次通讯时间4ms左右,数据分小数部分和整数部分，一次完整的数据传输为40bit,高位先出。 例如：37.2 00100101 00000010；数据格式:8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据+8bit校验和，通讯过程如图a所示；编辑相关程序完成温湿度的获取并用串口显示在PC上。学习OLED显示屏，了解其通讯方式，以及连接方法。编辑相关程序完成温湿度的获取以及随意一张图片显示在OLED显示屏上。

图a

第五阶段: 学习了解adc模数转换器，将模拟信号转换为数字信号; 按键测温，结果显示在oled，温度过低，蜂鸣器响。测烟雾，测光照，测湿度 显示在oled。都设定一个阈值，低于阈值报警。是前面所有项目的验收答辩环节，具体在下面部分结果里说明。

三、实践结果

（1）使用库函数建立相关工程，完成流水灯：亮的个数一次递增，再依次递减完实验。建立工程完成外部中断控制灯的亮灭。
