1、状态、状态后端、检查点？

相信大家在初学Flink的时候，不免对状态、状态后端、检查点，这三个名词有所困惑，容易混淆。今天博主以简单的视角去概况一下他们的区别：

状态：指的是Flink中的状态数据，我们可以通过DataStream API去直接操作的状态。常见的有ValueState、MapState。你可以通过MapState.put(key,value)去往MapState中存储数据，也可以通过MapState.get(key)去拿到存放于状态中的数据。常见的分为算子状态和按键分区状态，主要区别在于状态数据的有效范围。
状态后端：管理状态数据的存储方式和位置。，是存放于内存中还是存放于具体的磁盘中。状态后端是一个“开箱即用”的组件，可以在不改变应用程序逻辑的情况下独立配置。一种是HashMapStateBackend，将状态放在Taskmanager的JVM内存中。一种是RocksDB状态后端（EmbeddedRocksDBStateBackend）RocksDB默认存储在TaskManager的本地数据目录里。
检查点：什么时候，怎样去将存储在状态后端的状态同步到远程文件存储系统中，例如HDFS。

2、检查点的保存

1）周期性的触发保存

“随时存档”确实恢复起来方便，可是需要我们不停地做存档操作。如果每处理一条数据就进行检查点的保存，当大量数据同时到来时，就会耗费很多资源来频繁做检查点，数据处理的速度就会受到影响。所以在Flink中，检查点的保存是周期性触发的，间隔时间可以进行设置。

2）保存的时间点

我们应该在所有任务（算子）都恰好处理完一个相同的输入数据的时候，将它们的状态保存下来。

这样做可以实现一个数据被所有任务（算子）完整地处理完，状态得到了保存。

如果出现故障，我们恢复到之前保存的状态，故障时正在处理的所有数据都需要重新处理；我们只需要让源（source）任务向数据源重新提交偏移量、请求重放数据就可以了。当然这需要源任务可以把偏移量作为算子状态保存下来，而且外部数据源能够重置偏移量；kafka就是满足这些要求的一个最好的例子。

3）保存的具体流程

检查点的保存，最关键的就是要等所有任务将“同一个数据”处理完毕。下面我们通过一个具体的例子，来详细描述一下检查点具体的保存过程。

这里以 word count 为例。这里为了方便，我们直接从数据源读入已经分开的一个个单词，例如这里输入的是：

“hello”，“world”，“hello”，“flink”，“hello”，“world”，“hello”，“flink”…，我们所需要的就是每个任务都处理完“hello”之后保存自己的状态。

3、检查点算法

3.1 检查点分界线

检查点分界线（Barrier），可以理解为和水位线一样的特殊的数据结构。把一条流上的数据按照不同的检查点分隔开。

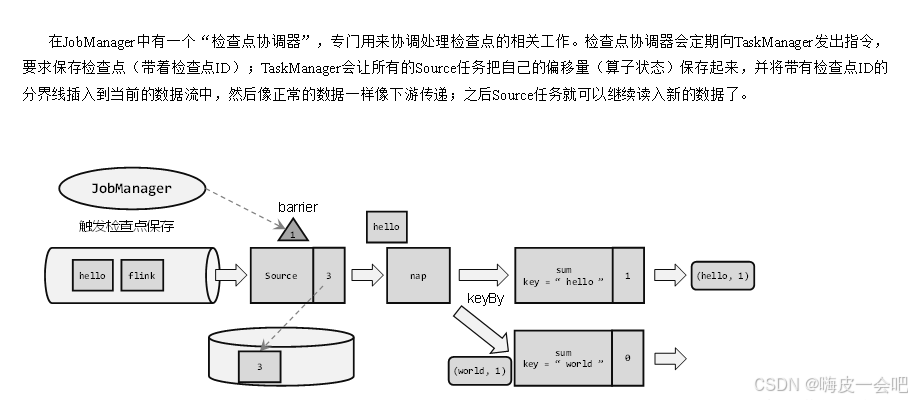

3.2 分布式快照算法（Barrier对齐精准一次）

watermark指示的是“之前的数据全部到齐了”，而barrier指示的是“之前所有数据的状态更改保存入当前检查点”：它们都是一个“截止时间”的标志。所以在处理多个分区的传递时，也要以是否还会有数据到来作为一个判断标准。

每个需要 checkpoint 的应用在启动时，Flink 的 JobManager 为其创建一个 CheckpointCoordinator(检查点协调器)，CheckpointCoordinator 全权负责本应用的快照制作。

CheckpointCoordinator(检查点协调器) 周期性的向该流应用的所有 source 算子发送 barrier(屏障)。
当某个 source 算子收到一个 barrier 时，便暂停数据处理过程，然后将自己的当前状态制作成快照，并保存到指定的持久化存储中，最后向 CheckpointCoordinator 报告自己快照制作情况，同时向自身所有下游算子广播该 barrier，恢复数据处理
下游算子收到 barrier 之后，会暂停自己的数据处理过程，然后将自身的相关状态制作成快照，并保存到指定的持久化存储中，最后向 CheckpointCoordinator 报告自身快照情况，同时向自身所有下游算子广播该 barrier，恢复数据处理。
每个算子按照步骤 3 不断制作快照并向下游广播，直到最后 barrier 传递到 sink 算子，快照制作完成。
当 CheckpointCoordinator 收到所有算子的报告之后，认为该周期的快照制作成功; 否则，如果在规定的时间内没有收到所有算子的报告，则认为本周期快照制作失败。

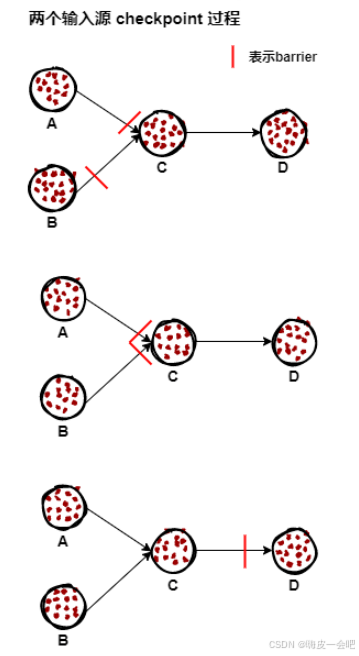

如果一个算子有两个输入源，则暂时阻塞先收到 barrier 的输入源，等到第二个输入源相同编号的 barrier 到来时，再制作自身快照并向下游广播该 barrier。具体如下图所示：

假设算子 C 有 A 和 B 两个输入源
在第 i 个快照周期中，由于某些原因(如处理时延、网络时延等)输入源 A 发出的 barrier 先到来，这时算子 C 暂时将输入源 A 的输入通道阻塞，仅收输入源 B 的数据。
当输入源 B 发出的 barrier 到来时，算子 C 制作自身快照并向 CheckpointCoordinator 报告自身的快照制作情况，然后将两个 barrier 合并为一个，向下游所有的算子广播。
当由于某些原因出现故障时，CheckpointCoordinator 通知流图上所有算子统一恢复到某个周期的 checkpoint 状态，然后恢复数据流处理。分布式 checkpoint 机制保证了数据仅被处理一次(Exactly Once)。

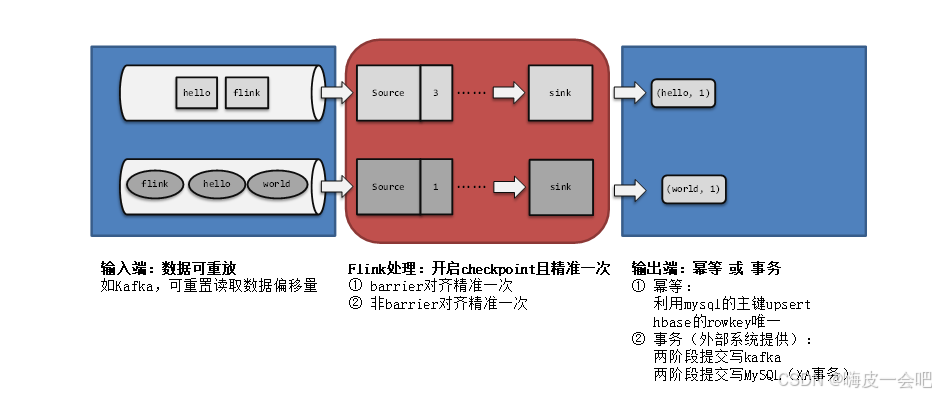

4、端到端的精确一次性保证

完整的流处理应用，应该包括了数据源、流处理器和外部存储系统三个部分。这个完整应用的一致性，就叫做“端到端（end-to-end）的状态一致性”，它取决于三个组件中最弱的那一环。一般来说，能否达到at-least-once一致性级别，主要看数据源能够重放数据；而能否达到exactly-once级别，流处理器内部、数据源、外部存储都要有相应的保证机制。

对于Flink内部来说，检查点机制可以保证故障恢复后数据不丢（在能够重放的前提下），并且只处理一次，所以已经可以做到exactly-once的一致性语义了。

所以端到端一致性的关键点，就在于输入的数据源端和输出的外部存储端。

4.1 输入端保证

输入端主要指的就是Flink读取的外部数据源。对于一些数据源来说，并不提供数据的缓冲或是持久化保存，数据被消费之后就彻底不存在了，例如socket文本流。对于这样的数据源，故障后我们即使通过检查点恢复之前的状态，可保存检查点之后到发生故障期间的数据已经不能重发了，这就会导致数据丢失。所以就只能保证at-most-once的一致性语义，相当于没有保证。

想要在故障恢复后不丢数据，外部数据源就必须拥有重放数据的能力。常见的做法就是对数据进行持久化保存，并且可以重设数据的读取位置。一个最经典的应用就是Kafka。在Flink的Source任务中将数据读取的偏移量保存为状态，这样就可以在故障恢复时从检查点中读取出来，对数据源重置偏移量，重新获取数据。

数据源可重放数据，或者说可重置读取数据偏移量，加上Flink的Source算子将偏移量作为状态保存进检查点，就可以保证数据不丢。这是达到at-least-once一致性语义的基本要求，当然也是实现端到端exactly-once的基本要求。

4.2 输出端保证

有了Flink的检查点机制，以及可重放数据的外部数据源，我们已经能做到at-least-once了。但是想要实现exactly-once却有更大的困难：数据有可能重复写入外部系统。

因为检查点保存之后，继续到来的数据也会一一处理，任务的状态也会更新，最终通过Sink任务将计算结果输出到外部系统；只是状态改变还没有存到下一个检查点中。这时如果出现故障，这些数据都会重新来一遍，就计算了两次。我们知道对Flink内部状态来说，重复计算的动作是没有影响的，因为状态已经回滚，最终改变只会发生一次；但对于外部系统来说，已经写入的结果就是泼出去的水，已经无法收回了，再次执行写入就会把同一个数据写入两次。

所以这时，我们只保证了端到端的at-least-once语义。

为了实现端到端exactly-once，我们还需要对外部存储系统、以及Sink连接器有额外的要求。能够保证exactly-once一致性的写入方式有两种：

幂等写入：所谓“幂等”操作，就是说一个操作可以重复执行很多次，但只导致一次结果更改。也就是说，后面再重复执行就不会对结果起作用了。
事务写入：预写日志（WAL）和两阶段提交（2PC）

这里详细介绍一下两阶段提交（2PC）：

顾名思义，它的想法是分成两个阶段：先做“预提交”，等检查点完成之后再正式提交。这种提交方式是真正基于事务的，它需要外部系统提供事务支持。

具体的实现步骤为：

①当第一条数据到来时，或者收到检查点的分界线时，Sink任务都会启动一个事务。

②接下来接收到的所有数据，都通过这个事务写入外部系统；这时由于事务没有提交，所以数据尽管写入了外部系统，但是不可用，是“预提交”的状态。

③当Sink任务收到JobManager发来检查点完成的通知时，正式提交事务，写入的结果就真正可用了。

当中间发生故障时，当前未提交的事务就会回滚，于是所有写入外部系统的数据也就实现了撤回。

5. Flink和Kafka 连接时的精确一次保证

1）整体介绍

既然是端到端的exactly-once，我们依然可以从三个组件的角度来进行分析：

（1）Flink内部

Flink内部可以通过检查点机制保证状态和处理结果的exactly-once语义。

（2）输入端

输入数据源端的Kafka可以对数据进行持久化保存，并可以重置偏移量（offset）。所以我们可以在Source任务（FlinkKafkaConsumer）中将当前读取的偏移量保存为算子状态，写入到检查点中；当发生故障时，从检查点中读取恢复状态，并由连接器FlinkKafkaConsumer向Kafka重新提交偏移量，就可以重新消费数据、保证结果的一致性了。其实KafkaSouce API 提供了这个功能

                // 一般为了保证消费的精准一次，从Kafka读数据，要求可维护偏移量，KafkaSource--》KafkakSourceReadere --》 偏移量存储变量 可重放数据。
                // 先去维护的偏移量消费，如果没有找到就从最新的消费者消费
                .setStartingOffsets(OffsetsInitializer.committedOffsets(OffsetResetStrategy.LATEST))

（3）输出端

输出端保证exactly-once的最佳实现，当然就是两阶段提交（2PC）。作为与Flink天生一对的Kafka，自然需要用最强有力的一致性保证来证明自己。

也就是说，我们写入Kafka的过程实际上是一个两段式的提交：处理完毕得到结果，写入Kafka时是基于事务的“预提交”；等到检查点保存完毕，才会提交事务进行“正式提交”。如果中间出现故障，事务进行回滚，预提交就会被放弃；恢复状态之后，也只能恢复所有已经确认提交的操作。

2）需要的配置

在具体应用中，实现真正的端到端exactly-once，还需要有一些额外的配置：

（1）必须启用检查点

（2）指定KafkaSink的发送级别为DeliveryGuarantee.EXACTLY_ONCE

（3）配置Kafka读取数据的消费者的隔离级别

这里所说的Kafka，是写入的外部系统。预提交阶段数据已经写入，只是被标记为“未提交”（uncommitted），而Kafka中默认的隔离级别isolation.level是read_uncommitted，也就是可以读取未提交的数据。这样一来，外部应用就可以直接消费未提交的数据，对于事务性的保证就失效了。所以应该将隔离级别配置为read_committed，表示消费者遇到未提交的消息时，会停止从分区中消费数据，直到消息被标记为已提交才会再次恢复消费。当然，这样做的话，外部应用消费数据就会有显著的延迟。

（4）事务超时配置

Flink的Kafka连接器中配置的事务超时时间transaction.timeout.ms默认是1小时，而Kafka集群配置的事务最大超时时间transaction.max.timeout.ms默认是15分钟。所以在检查点保存时间很长时，有可能出现Kafka已经认为事务超时了，丢弃了预提交的数据；而Sink任务认为还可以继续等待。如果接下来检查点保存成功，发生故障后回滚到这个检查点的状态，这部分数据就被真正丢掉了。所以这两个超时时间，前者应该小于等于后者。

public class KafkaEOSDemo {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        // 代码中用到hdfs，需要导入hadoop依赖、指定访问hdfs的用户名
        System.setProperty("HADOOP_USER_NAME", "atguigu");


        // TODO 1、启用检查点,设置为精准一次
        env.enableCheckpointing(5000, CheckpointingMode.EXACTLY_ONCE);
        CheckpointConfig checkpointConfig = env.getCheckpointConfig();
        checkpointConfig.setCheckpointStorage("hdfs://hadoop102:8020/chk");
        checkpointConfig.setExternalizedCheckpointCleanup(CheckpointConfig.ExternalizedCheckpointCleanup.RETAIN_ON_CANCELLATION);


        // TODO 2.读取kafka
        KafkaSource<String> kafkaSource = KafkaSource.<String>builder()
                .setBootstrapServers("hadoop102:9092,hadoop103:9092,hadoop104:9092")
                .setGroupId("atguigu")
                .setTopics("topic_1")
                .setValueOnlyDeserializer(new SimpleStringSchema())
                .setStartingOffsets(OffsetsInitializer.latest())
                .build();

        DataStreamSource<String> kafkasource = env
                .fromSource(kafkaSource, WatermarkStrategy.forBoundedOutOfOrderness(Duration.ofSeconds(3)), "kafkasource");


        /**
         * TODO 3.写出到Kafka
         * 精准一次 写入Kafka，需要满足以下条件，缺一不可
         * 1、开启checkpoint
         * 2、sink设置保证级别为 精准一次
         * 3、sink设置事务前缀
         * 4、sink设置事务超时时间： checkpoint间隔 <  事务超时时间  < max的15分钟
         */
        KafkaSink<String> kafkaSink = KafkaSink.<String>builder()
                // 指定 kafka 的地址和端口
                .setBootstrapServers("hadoop102:9092,hadoop103:9092,hadoop104:9092")
                // 指定序列化器：指定Topic名称、具体的序列化
                .setRecordSerializer(
                        KafkaRecordSerializationSchema.<String>builder()
                                .setTopic("ws")
                                .setValueSerializationSchema(new SimpleStringSchema())
                                .build()
                )
                // TODO 3.1 精准一次,开启 2pc
                .setDeliveryGuarantee(DeliveryGuarantee.EXACTLY_ONCE)
                // TODO 3.2 精准一次，必须设置 事务的前缀
                .setTransactionalIdPrefix("atguigu-")
                // TODO 3.3 精准一次，必须设置 事务超时时间: 大于checkpoint超时时间，小于 max 15分钟
                .setProperty(ProducerConfig.TRANSACTION_TIMEOUT_CONFIG, 10*60*1000+"")
                .build();


        kafkasource.sinkTo(kafkaSink);

        env.execute();
    }
}

后续读取“ws”这个topic的消费者，要设置事务的隔离级别为“读已提交”，如下：

public class KafkaEOSDemo2 {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();

        // 消费 在前面使用两阶段提交写入的Topic
        KafkaSource<String> kafkaSource = KafkaSource.<String>builder()
                .setBootstrapServers("hadoop102:9092,hadoop103:9092,hadoop104:9092")
                .setGroupId("atguigu")
                .setTopics("ws")
                .setValueOnlyDeserializer(new SimpleStringSchema())
                .setStartingOffsets(OffsetsInitializer.latest())
                // TODO 作为 下游的消费者，要设置 事务的隔离级别 = 读已提交
                .setProperty(ConsumerConfig.ISOLATION_LEVEL_CONFIG, "read_committed")
                .build();


        env
                .fromSource(kafkaSource, WatermarkStrategy.forBoundedOutOfOrderness(Duration.ofSeconds(3)), "kafkasource")
                .print();

        env.execute();
    }
