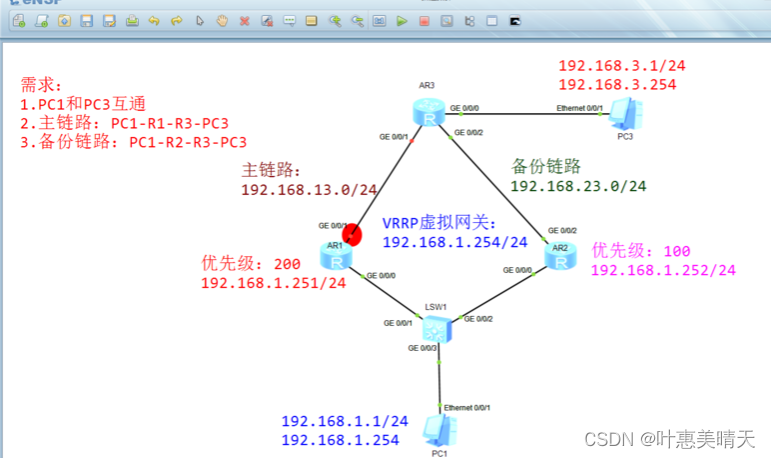

拓扑：

需求

1.PC1和PC3互通 2.主链路：PC1-R1-R3-PC3 3.备份链路：PC1-R2-R3-PC3

配置：

PC1:
192.168.1.1
255.255.255.0
192.168.1.254 ->虚拟网关IP地址

PC3：
192.168.3.1
255.255.255.0
192.168.3.254

---------------------------配置VRRP，确保R1是主网关，R2是备份网关----------------
R1：
undo terminal monitor
system-view
sysname R1
interface gi0/0/0
ip address 192.168.1.251 24
vrrp vrid 1 virtual-ip 192.168.1.254
vrrp vrid 1 priority 200 -> 修改R1的VRRP优先级为 200，确保该设备是主网关；
quit

interface gi0/0/1 // R1 上用于连接 R3 的接口IP地址；
ip address 192.168.13.1 24
quit

ip route-st
