微电子电路那本书没有讲明白pmos在线性区工作的时候，通过公式得出的电流方向。

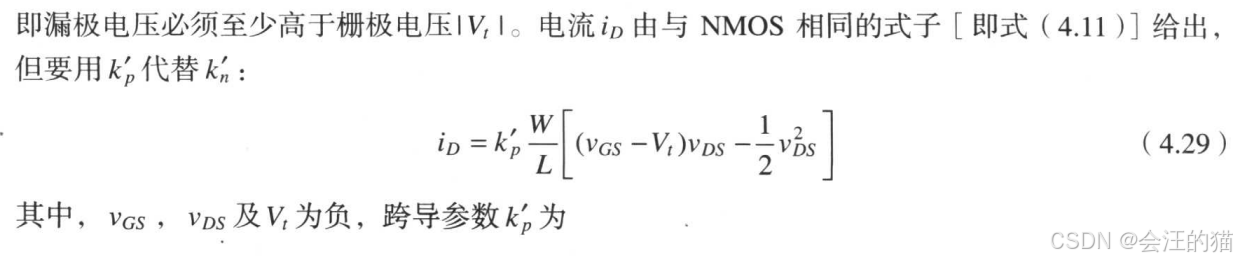

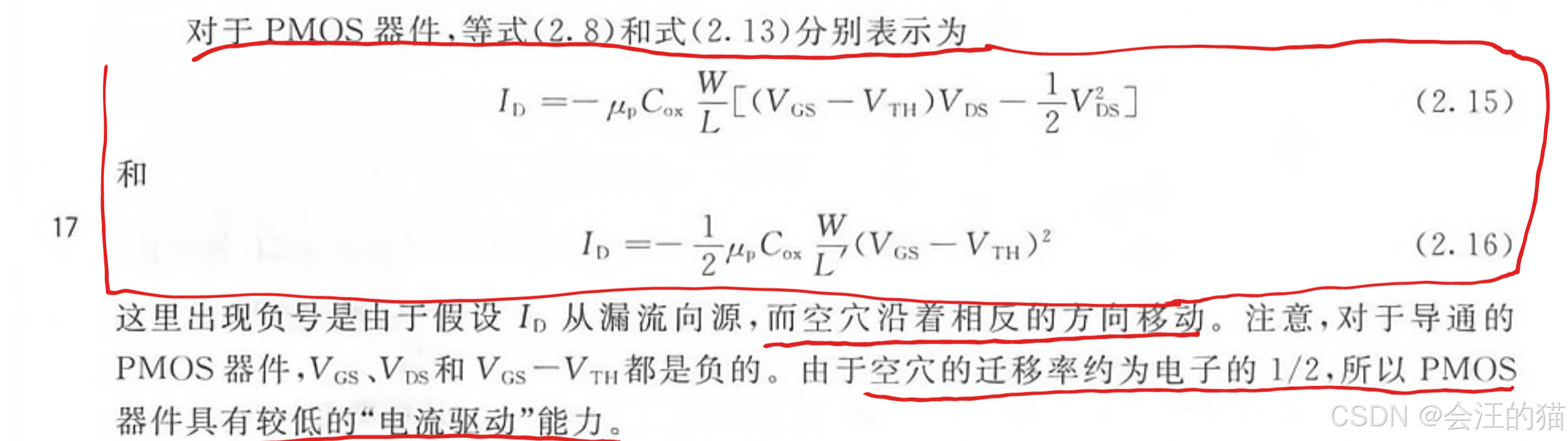

下面说明了三个电压的参考方向，但是带入计算，得出的id是正值，这样会以为电流方向是从D流向S，实际上，在拉扎维那本书中写到

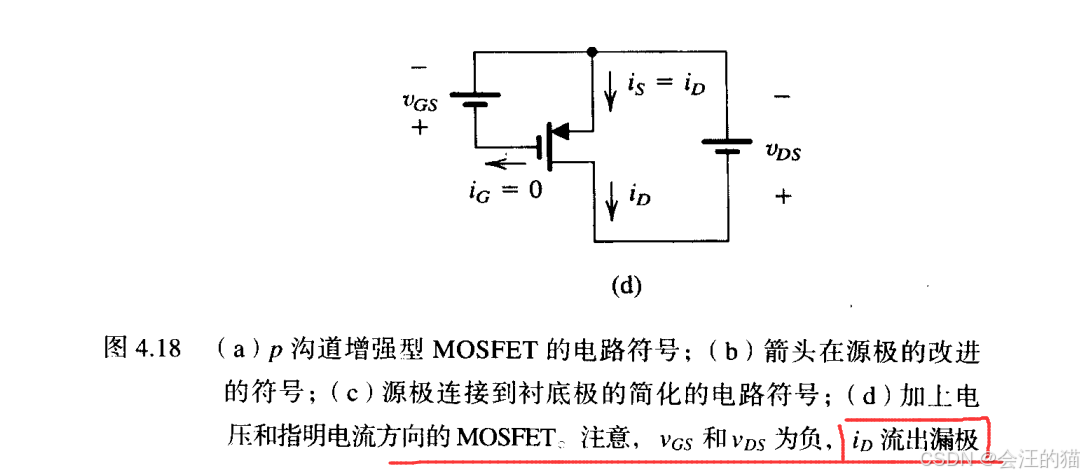

但是话又说回来，实际微电子电路那本书又在后文的图中表示了pmos的电流方向是从S到D，也就是说微电子电路那本书中的线性区电流公式，实际上iD标识的是iSD而不是iDS，作者相当于提前给公式加上了负号，让电流计算出来的是正值。如下图中所示
