STM32用HAL库函数实现硬件IIC

已于 2024-04-30 22:38:19 修改
阅读量4.1k 收藏 40
点赞数 26
分类专栏： MCU开发查漏补缺 文章标签： stm32
于 2024-04-26 17:10:48 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_59757948/article/details/138219785
版权
本文介绍了如何在STM32平台上使用AHT20温湿度传感器，包括AHT20的驱动初始化、数据帧格式、通过I2C进行通信的主机接收和发送函数，以及如何利用中断和DMA进行非阻塞式数据处理和状态机编程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

/*出处：【STM32入门教程-2024】第12集 IIC通信与温湿度传感器AHT20(DHT20)_哔哩哔哩_bilibili

*/

AHT20驱动

这篇笔记我主要介绍代码实现，想要了解原理的请自己看视频，我不过多赘述了。

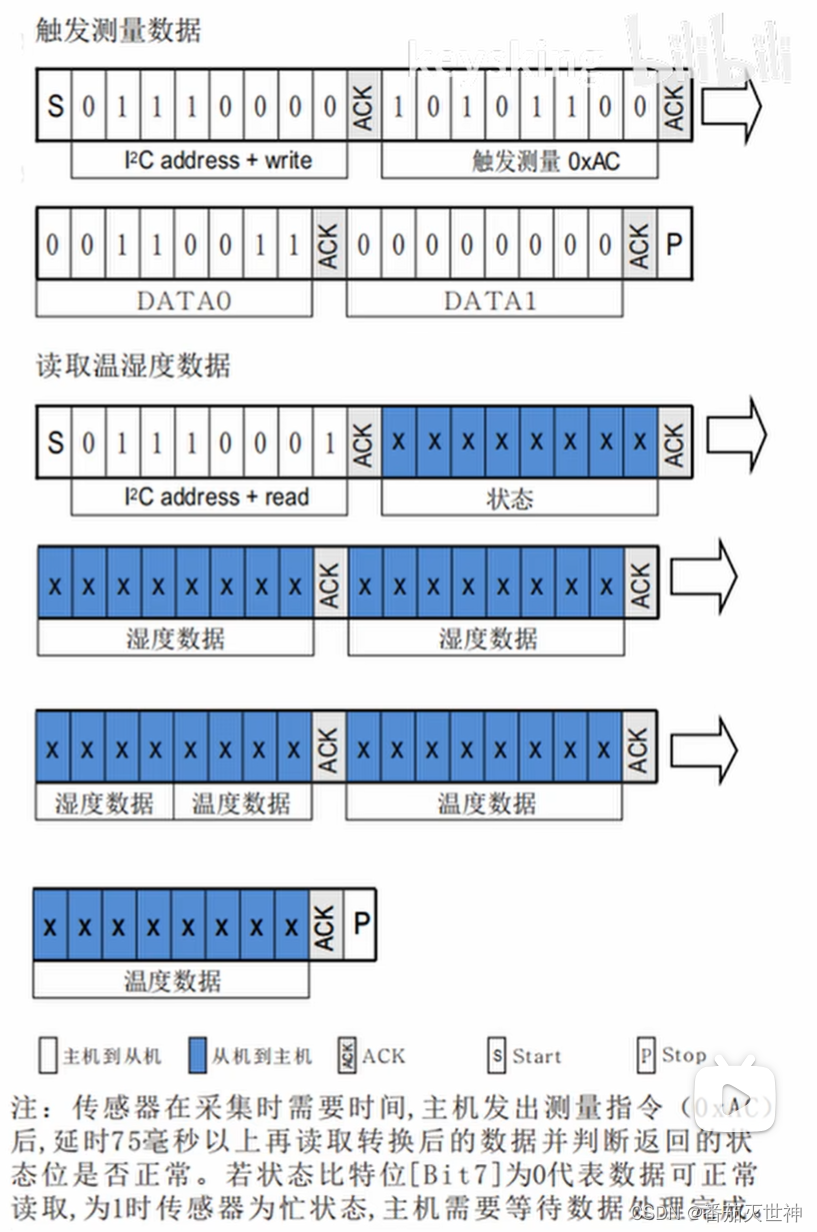

AHT20通信数据帧格式：

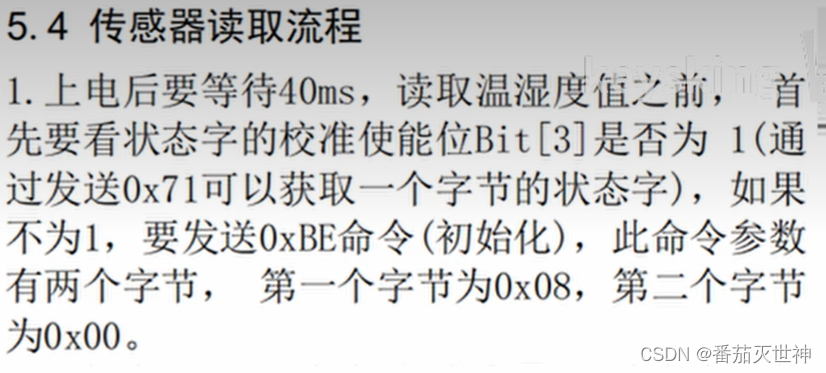

①对照手册上的通信流程写初始化函数

关键API介绍：

主机接收函数

HAL_StatusTypeDef HAL_I2C_Master_Receive
(I2C_HandleTypeDef *hi2c, uint16_t DevAddress,
uint8_t *pData, uint16_t Size, uint32_t Timeout)
参数名称 介绍
I2C_HandleTypeDef *hi2c 想要操作的I2C函数句柄，eg：&hi2c1
uint16_t DevAddress 设备地址
uint8_t *pData 接收数据的变量的指针
uint16_t Size 读取的目标位数，单位字节
uint32_t Timeout 超时时间
