eNSP综合实验

 实验拓扑

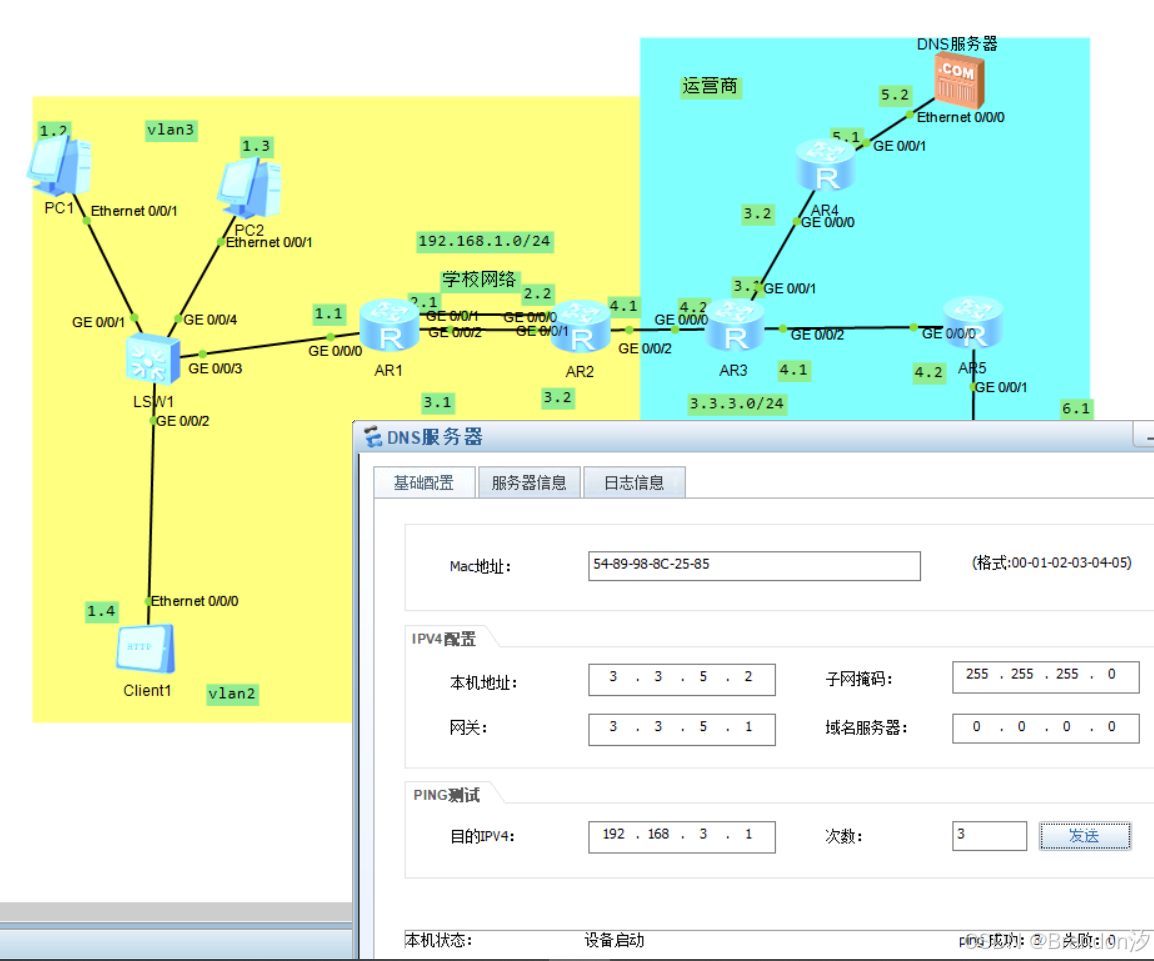

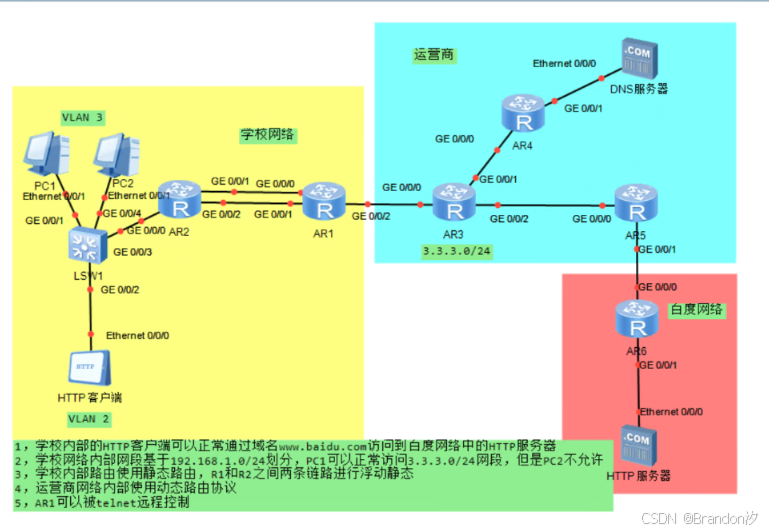

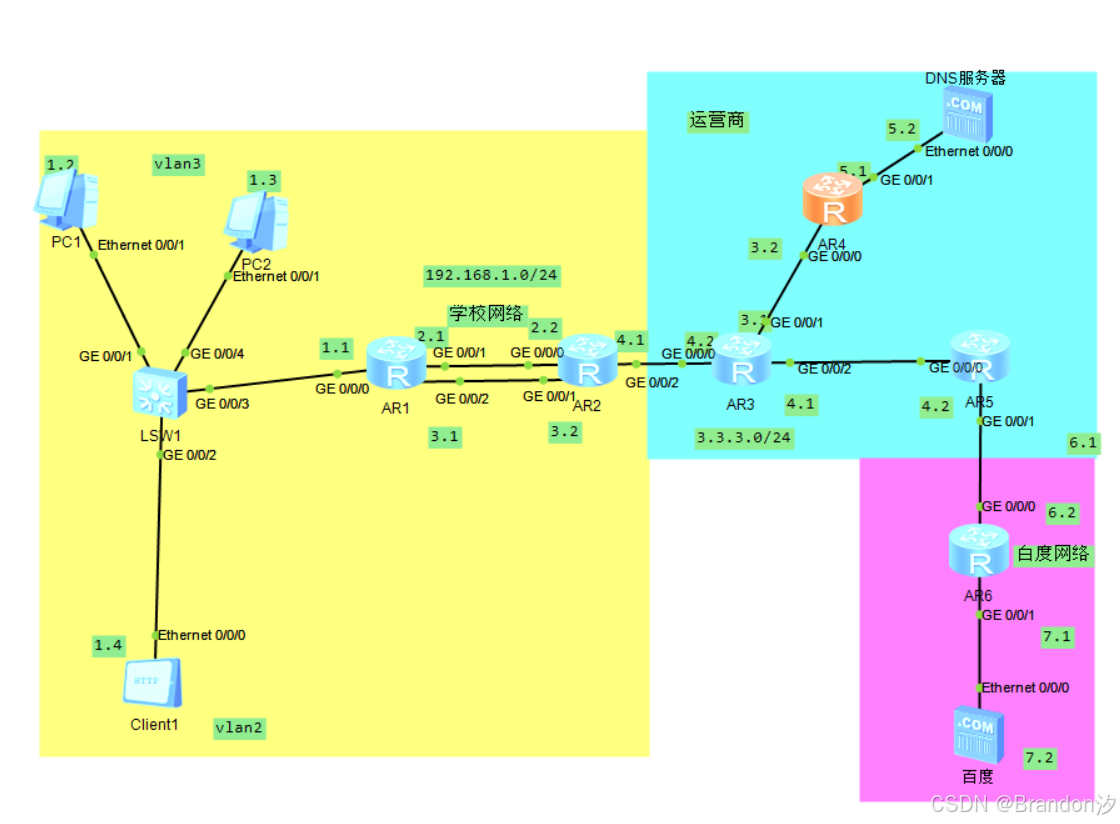

上图为题目要求的拓扑图，下图为我在eNSP中画出的拓扑图。

实验要求

1. 学校内部的HTTP客户端可以正常通过域名www.baidu.com访问到百度网络中的HTTP服务器
2. 学校网络内部网段基于192.168.1.0/24划分，PC1可以正常访问3.3.3.0/24网段，但是PC2不允许
3. 学校内部路由使用静态路由，R1和R2之间两条链路进行浮动静态
4. 运营商网络内部使用动态路由协议
5. AR1可以被telnet远程控制

实验需求分析

根据要求1，说明要配置DNS服务器，映射外网IP，从而使学校内部的终端访问到外网。

根据要求2，说明要配置acl来过滤，限制PC2访问外网。

根据要求3，要在AR1和AR2中配置静态路由，

根据要求4，要配置动态路由协议RIP或OSPF

根据要求5，要配置telnet

实验配置内容

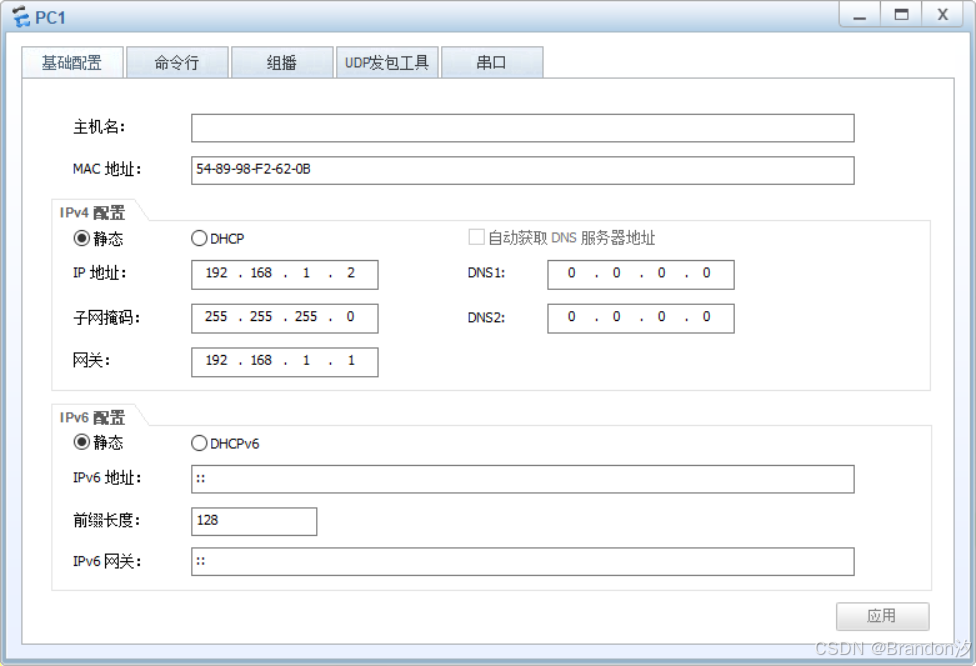

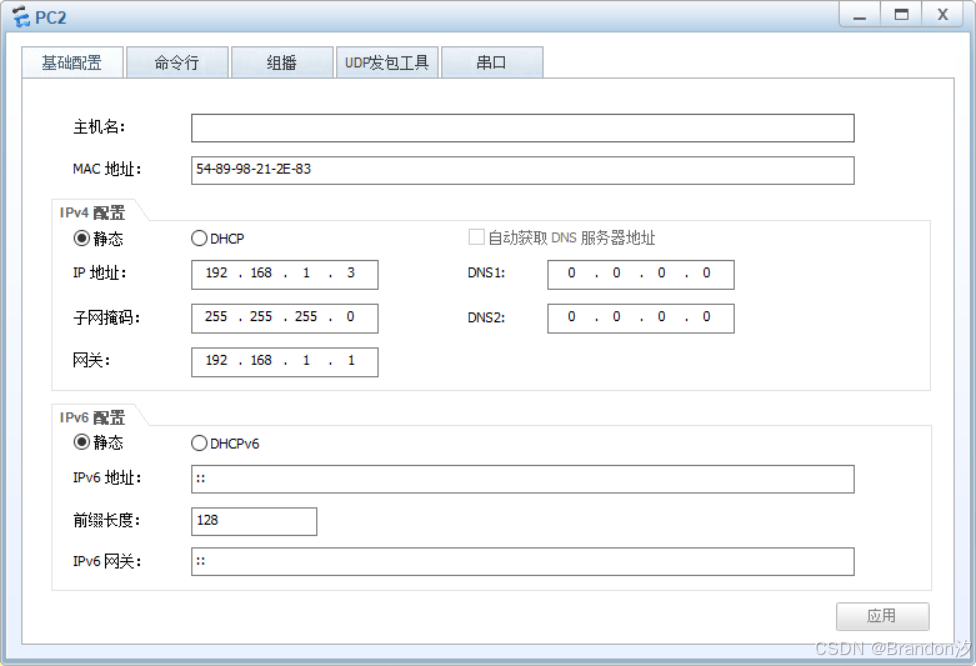

1.先配置PC1和PC2的IP地址和子网掩码以及网关（AR1）

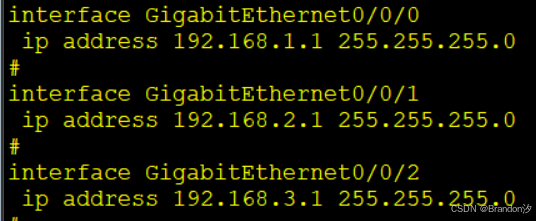

2.在AR1配置接口IP

在g0/0/0 配置192.168.1.1/24

在g0/0/1配置192.168.2.1/24

在g0/0/2配置192.168.3.1/24

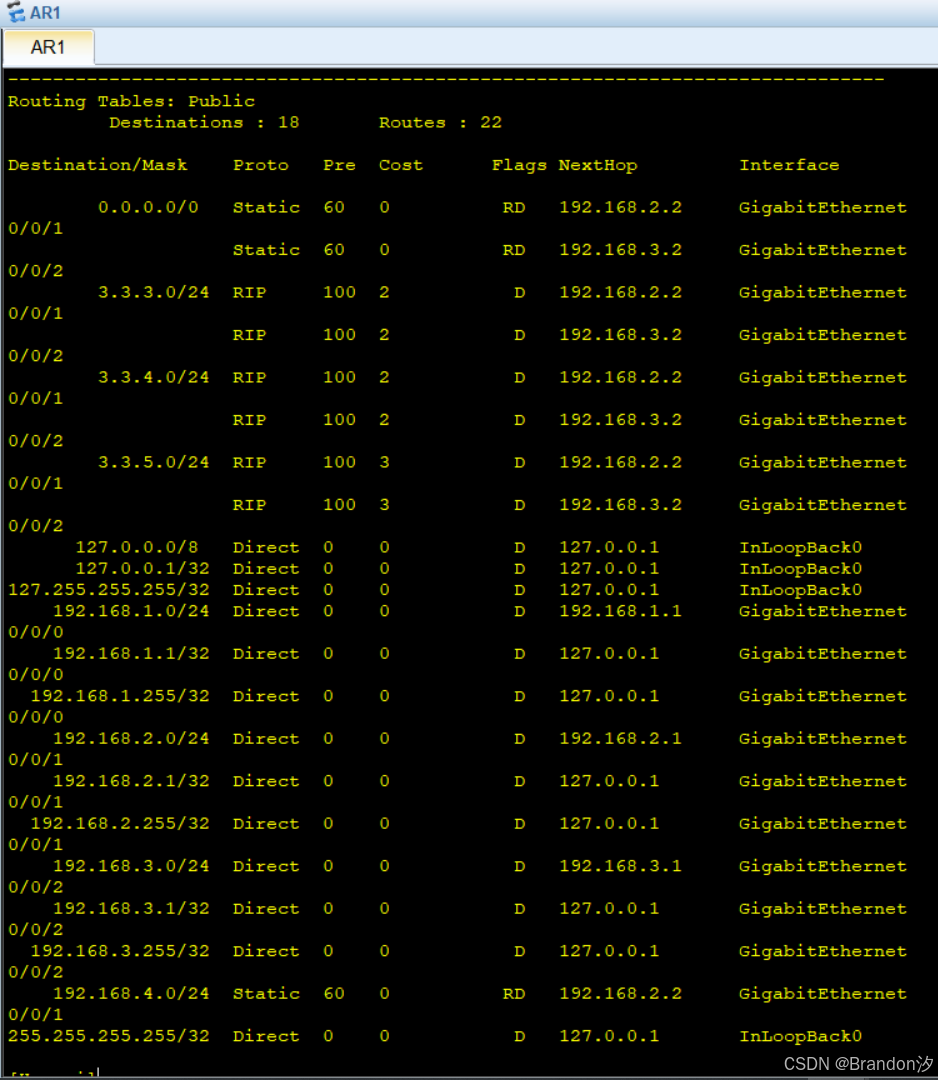

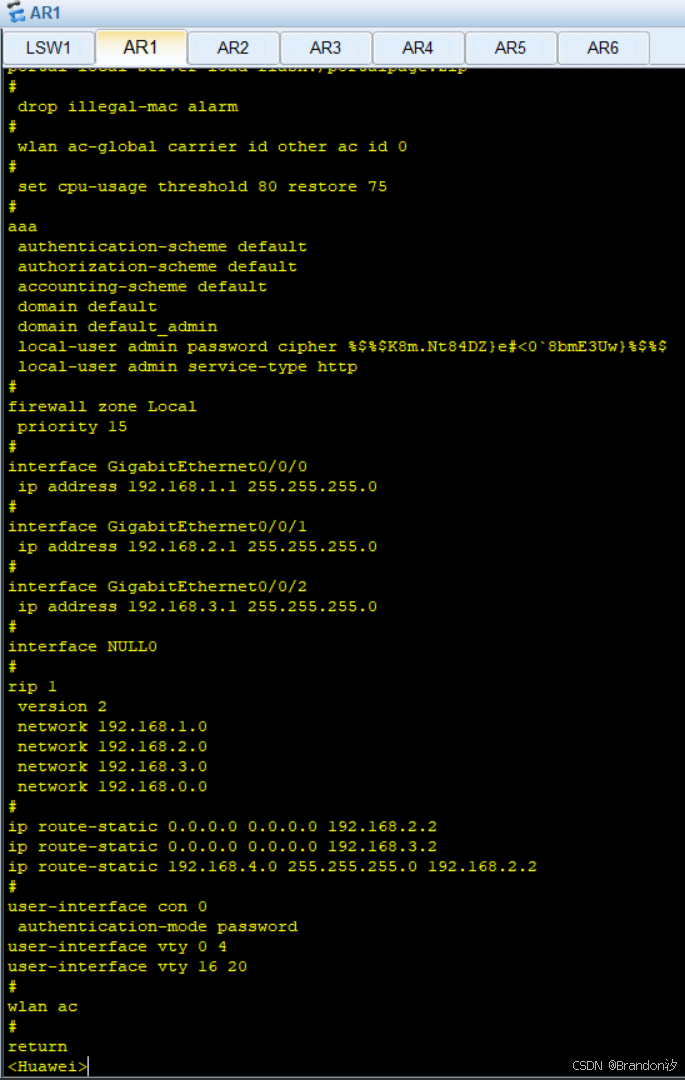

其中我配置了静态路由

ip route-static 192.168.4.0 255.255.255.0 192.168.2.2

和两条缺省路由

ip route-static 0.0.0.0 0.0.0.0 192.168.2.2

ip route-static 0.0.0.0 0.0.0.0 192.168.3.2

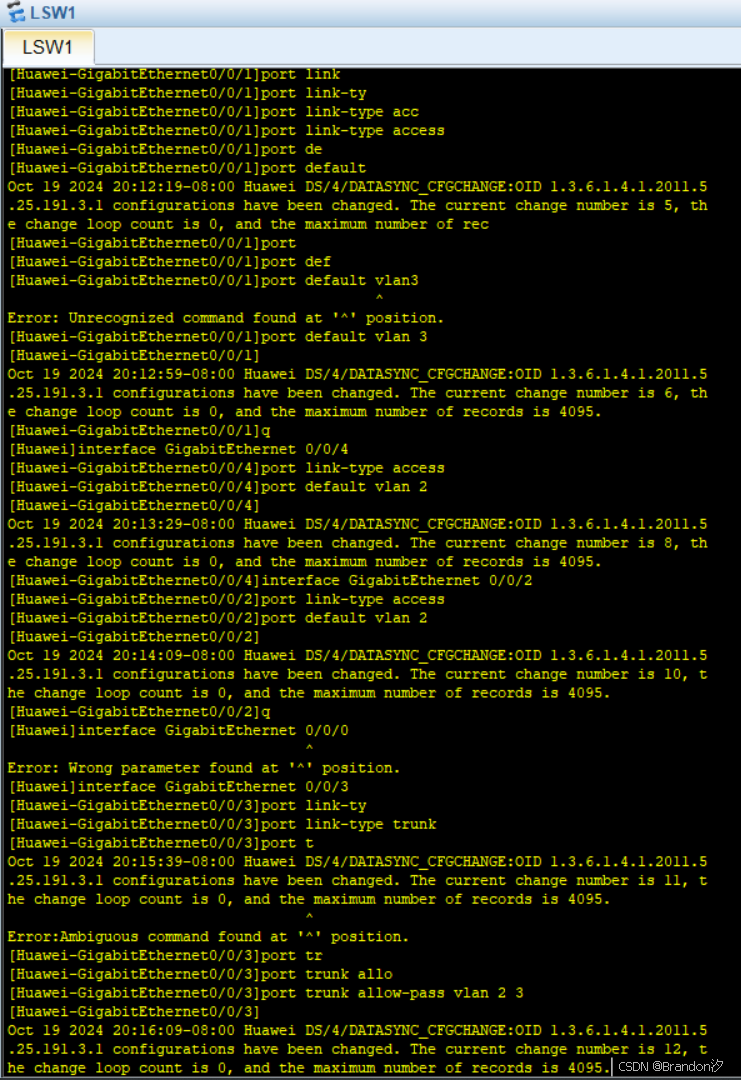

在LSW1交换机中设置vlan

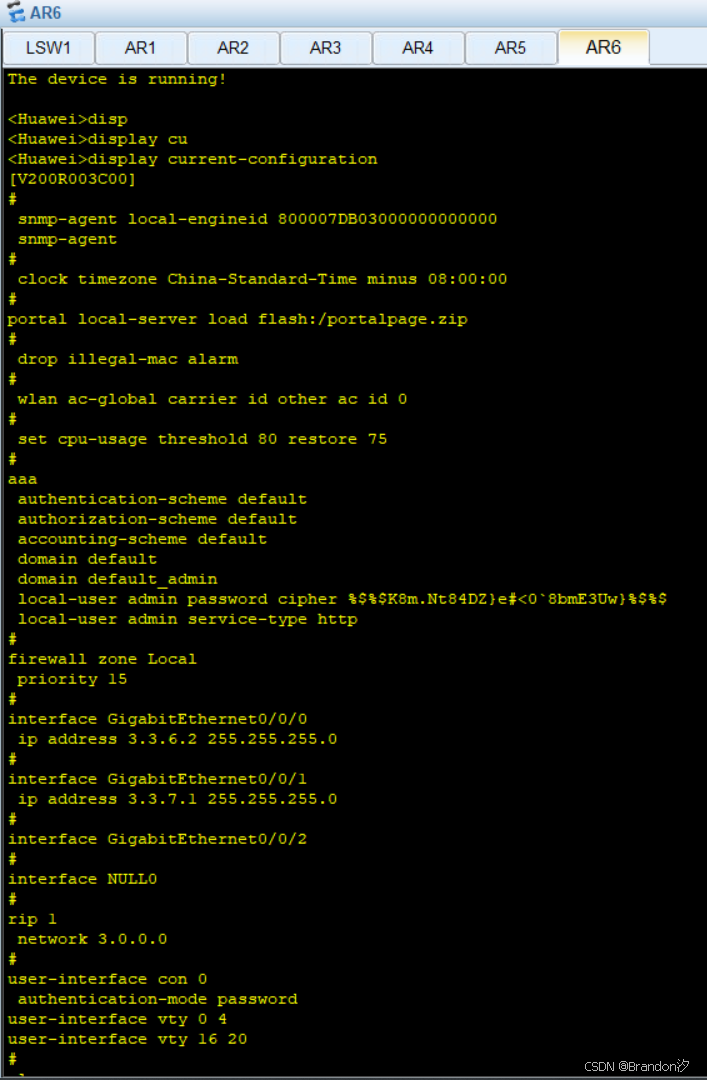

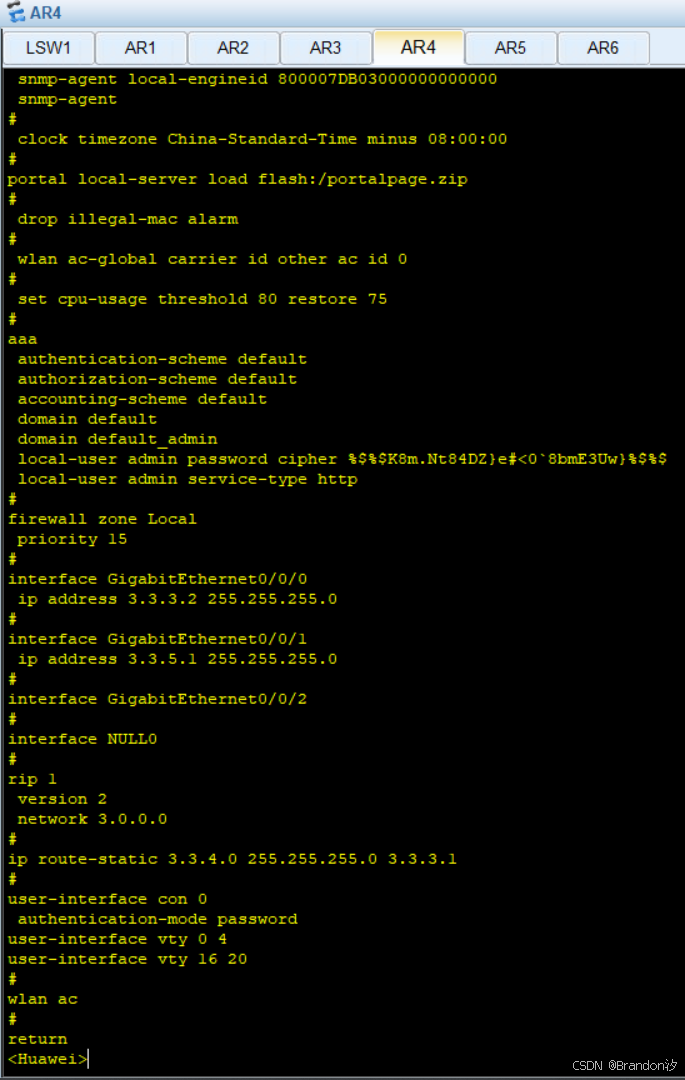

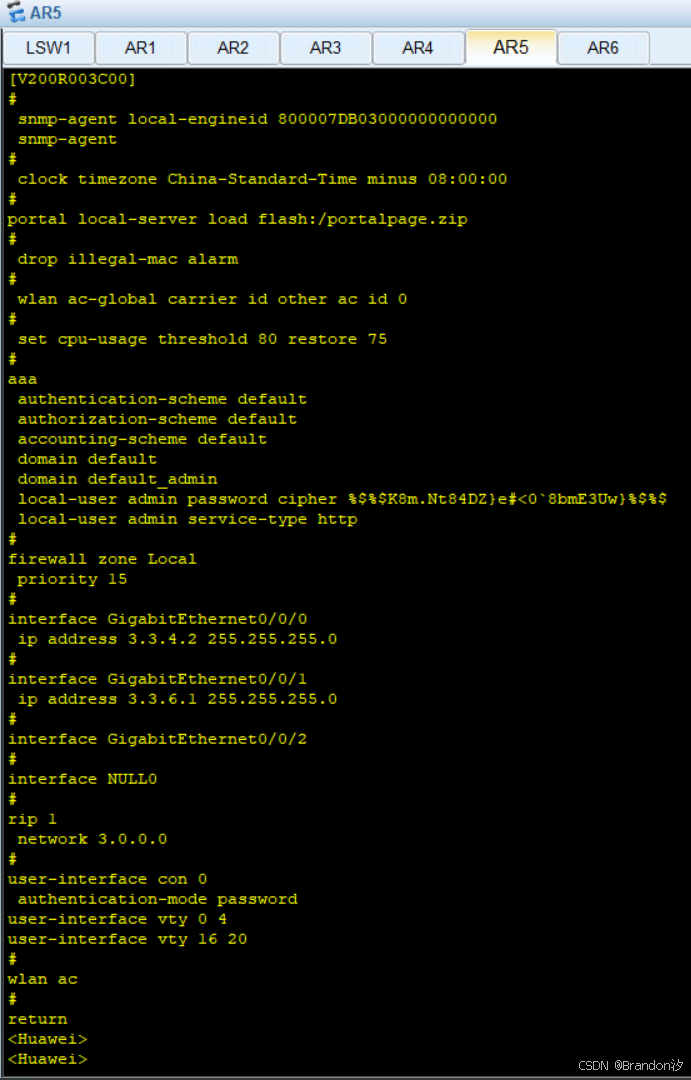

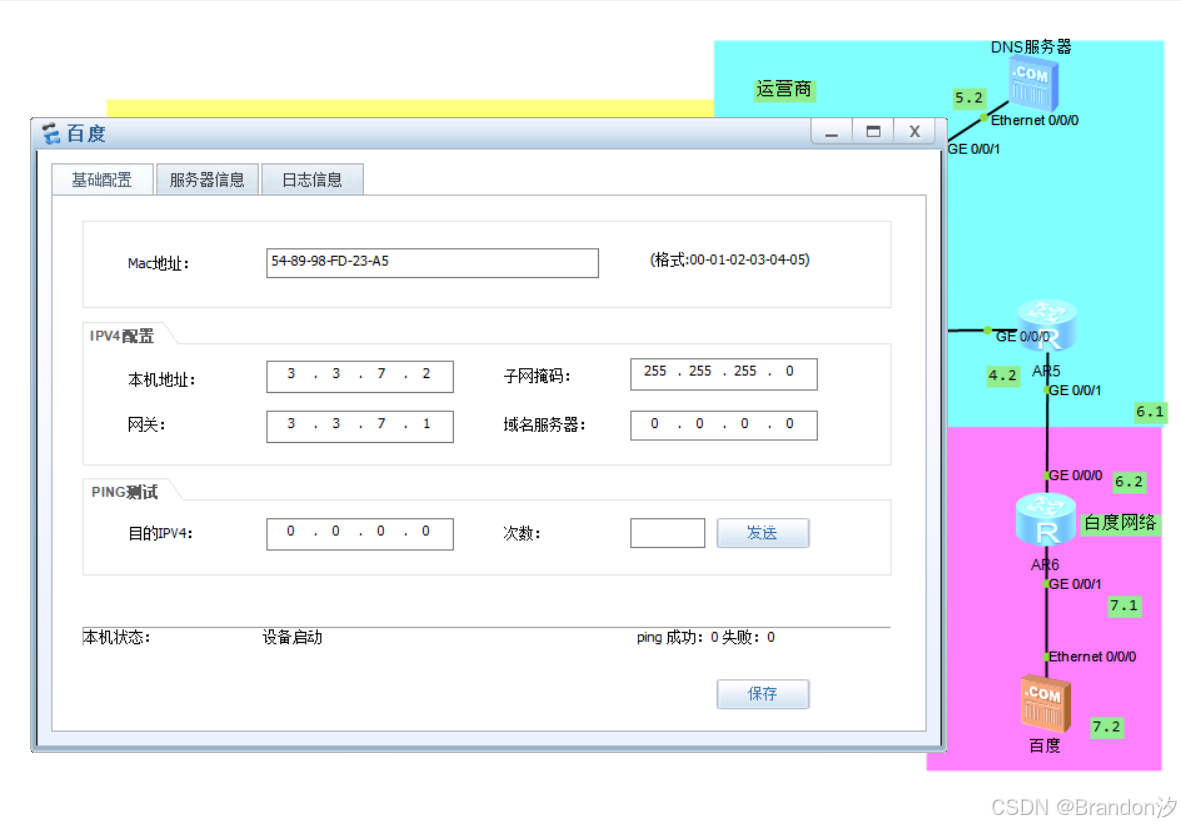

 依次配置各个路由器的接口IP和RIP

RIP协议的配置：

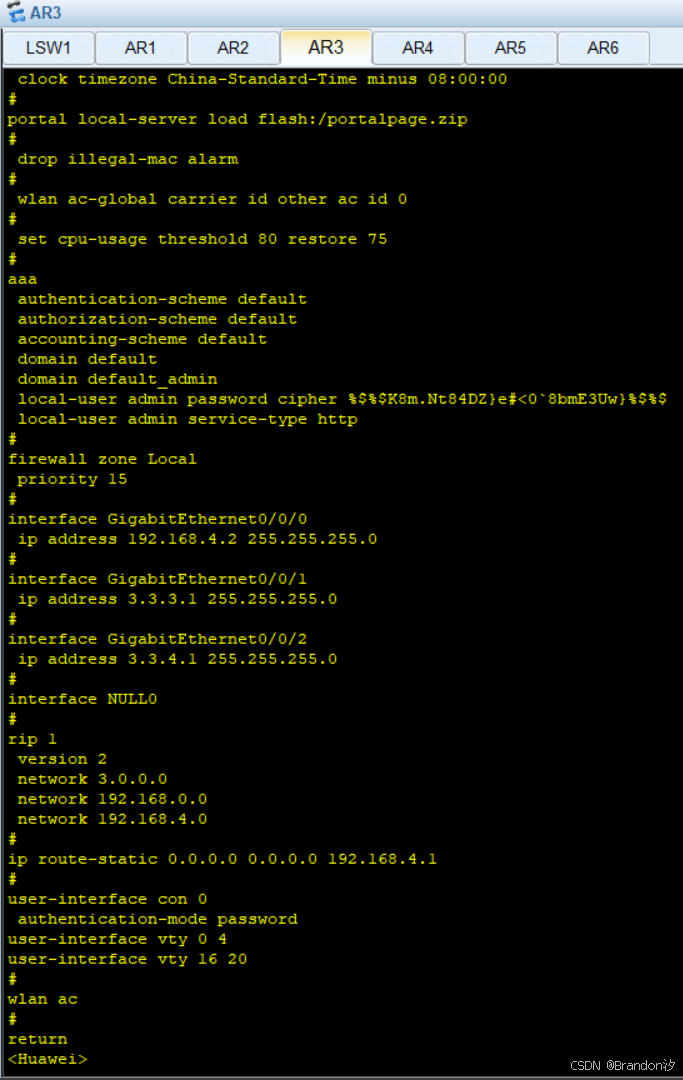

拿AR3路由器来举例

rip 1

version 2

network 192.168.4.0

network 192.168.0.0

network 3.0.0.0

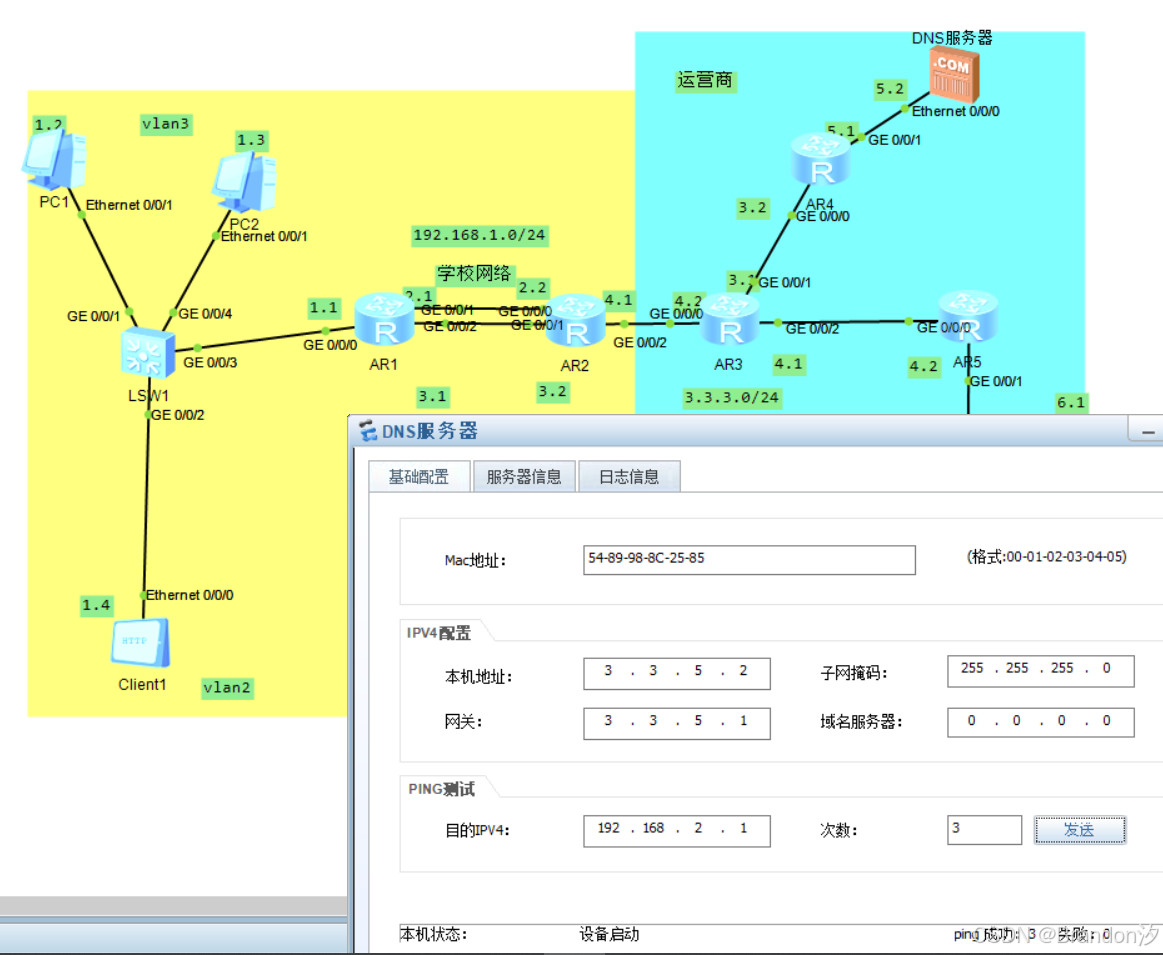

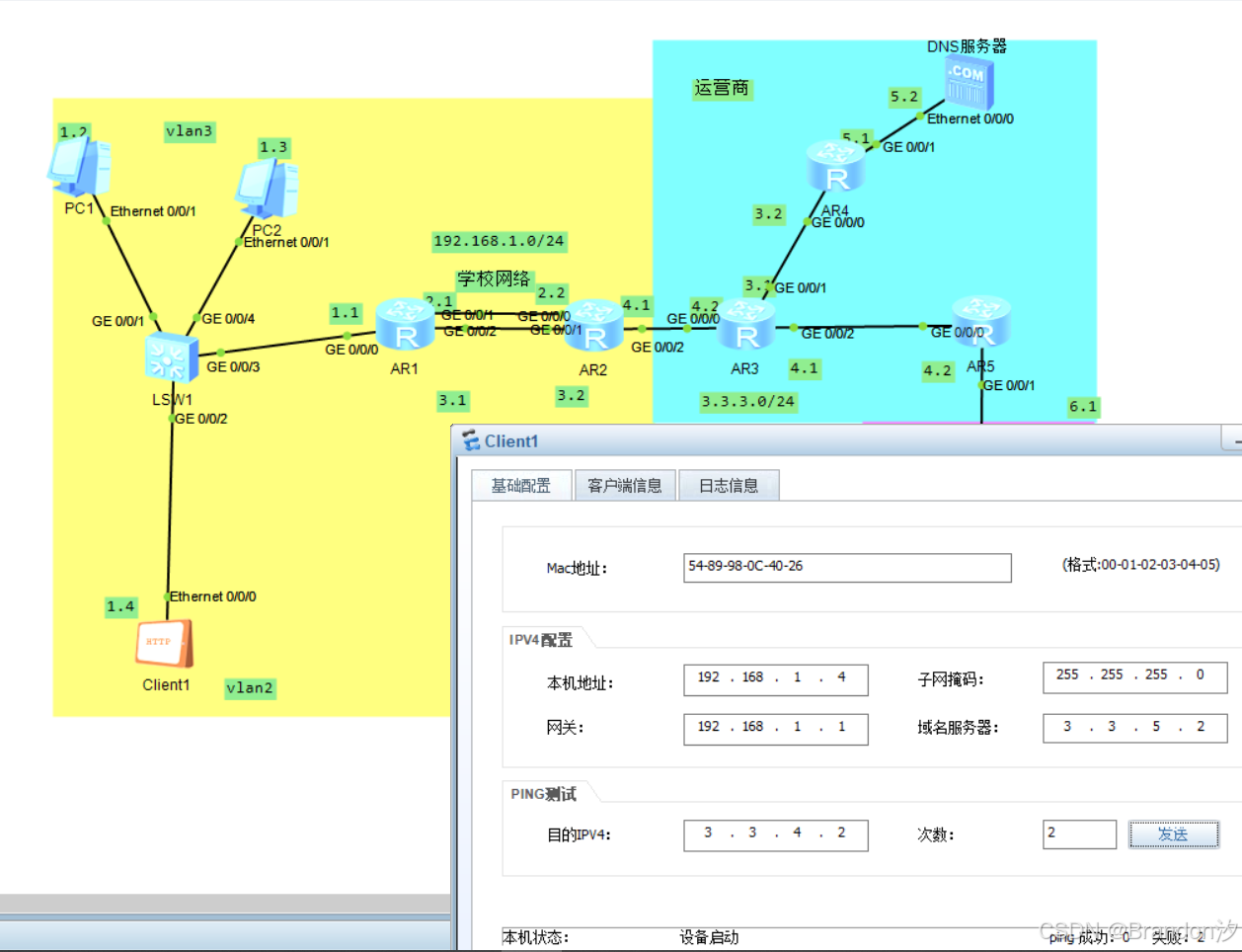

实验结果验证

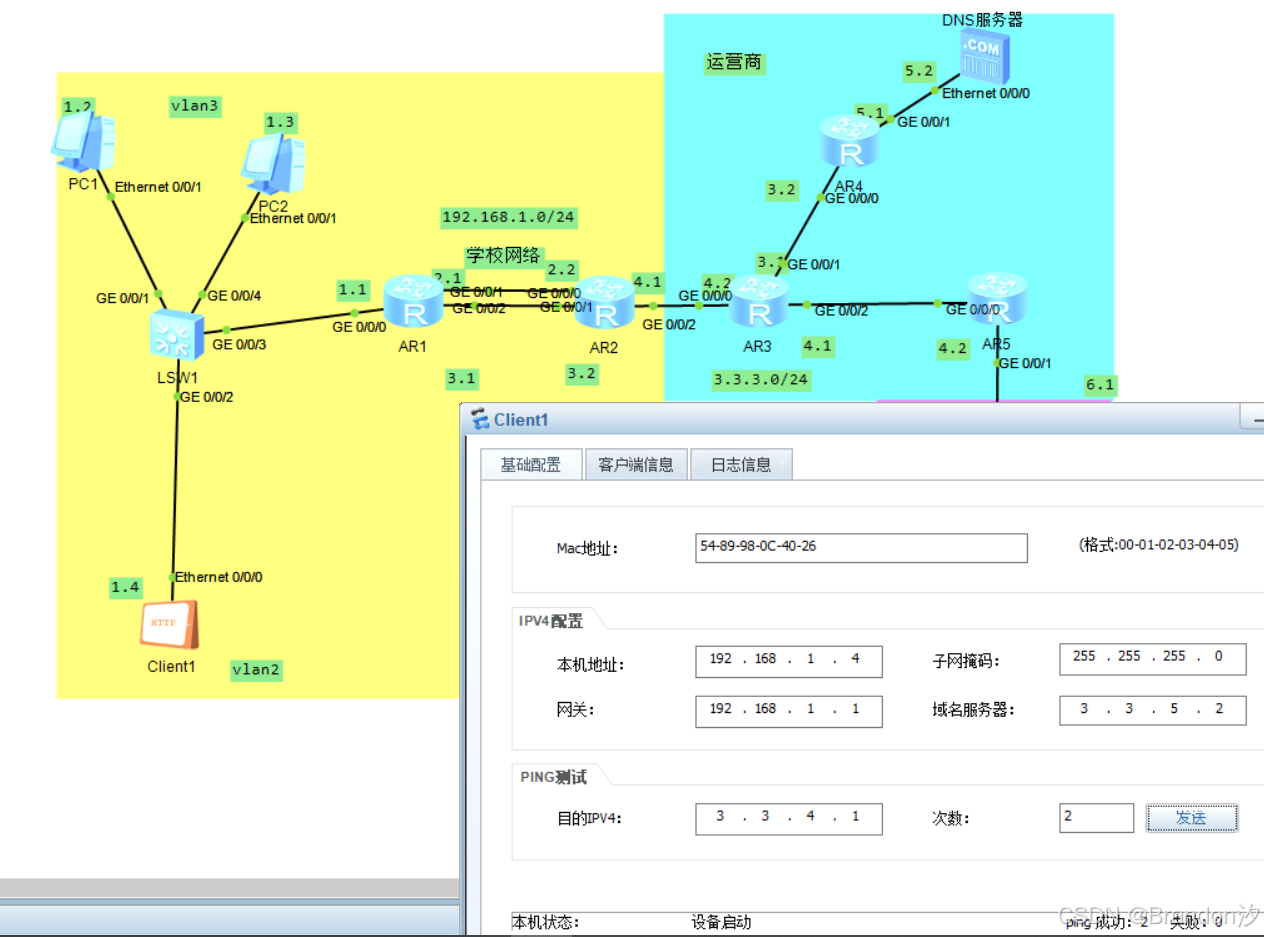

我的学校网络中的Client1只能ping通3.3.4.1

ping不通3.3.4.2
