功率谱密度（Power Spectral Density, PSD）详解

目录

一、专业角度：信号处理中的数学与物理定义

1. 核心概念

2. 数学定义

3. 物理意义

​编辑 4. 应用场景

二、好理解的角度：用生活场景类比

1. 比喻：音乐中的“音量-音高”分布

2. 实际例子：电风扇的噪声

三、PSD的关键特性

1. 区分信号类型

2. 与自相关函数的关系

六、总结

---

一、专业角度：信号处理中的数学与物理定义

1. 核心概念

功率谱密度（PSD）是描述随机信号功率在频域分布的统计量。它回答了以下问题：
“信号的总功率在不同频率上是如何分配的？”

2. 数学定义

• 确定性信号（周期信号）：
  通过傅里叶级数展开，功率集中在离散频率上。

• 随机信号（非周期平稳信号）：
  功率分布在连续频带上，需用PSD描述。

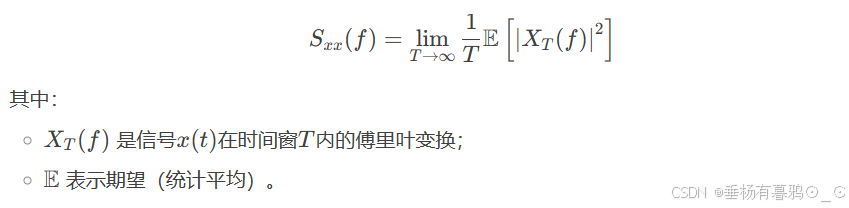

  定义式：

3. 物理意义

• 单位：PSD的单位是功率/频率（如  或 ）。

• 积分特性：
  信号在频段 内的总功率为：

 4. 应用场景

• 噪声分析：量化电子器件、传感器（如加速度计）的噪声特性。

• 振动工程：识别机械系统的共振频率和能量分布。

• 通信系统：评估信号带宽与信道容量。

---

二、好理解的角度：用生活场景类比

1. 比喻：音乐中的“音量-音高”分布

想象你在听一首交响乐：

• 频率（音高）：小提琴的高音 vs 大提琴的低音。

• 功率（音量）：不同乐器在不同音高上的音量大小。
  功率谱密度就是一张“音乐能量分布图”，告诉你每个音高（频率）上的音量（功率）有多强。

2. 实际例子：电风扇的噪声

• 问题：为什么电风扇在某个档位会发出嗡嗡声？

• PSD分析：

  • 测量风扇噪声信号；

  • 绘制PSD曲线，发现某频率（如50Hz）有尖峰；

  • 结论：风扇叶片旋转频率与电机电磁频率共振，导致该频率噪声功率突增。

---

三、PSD的关键特性

1. 区分信号类型

信号类型	PSD特征
白噪声	平坦的PSD（所有频率功率相等）
低频噪声（1/f噪声）	PSD随频率升高而下降（类似“粉色”）
周期性干扰（如工频）	在特定频率出现尖峰

2. 与自相关函数的关系

• 维纳-辛钦定理：
  PSD是信号自相关函数的傅里叶变换。

---

六、总结

• 专业视角：PSD是频域分析的核心工具，通过数学建模揭示信号的统计特性。

• 通俗视角：它是信号的“能量指纹”，帮你听懂噪声的语言，定位问题频率。
