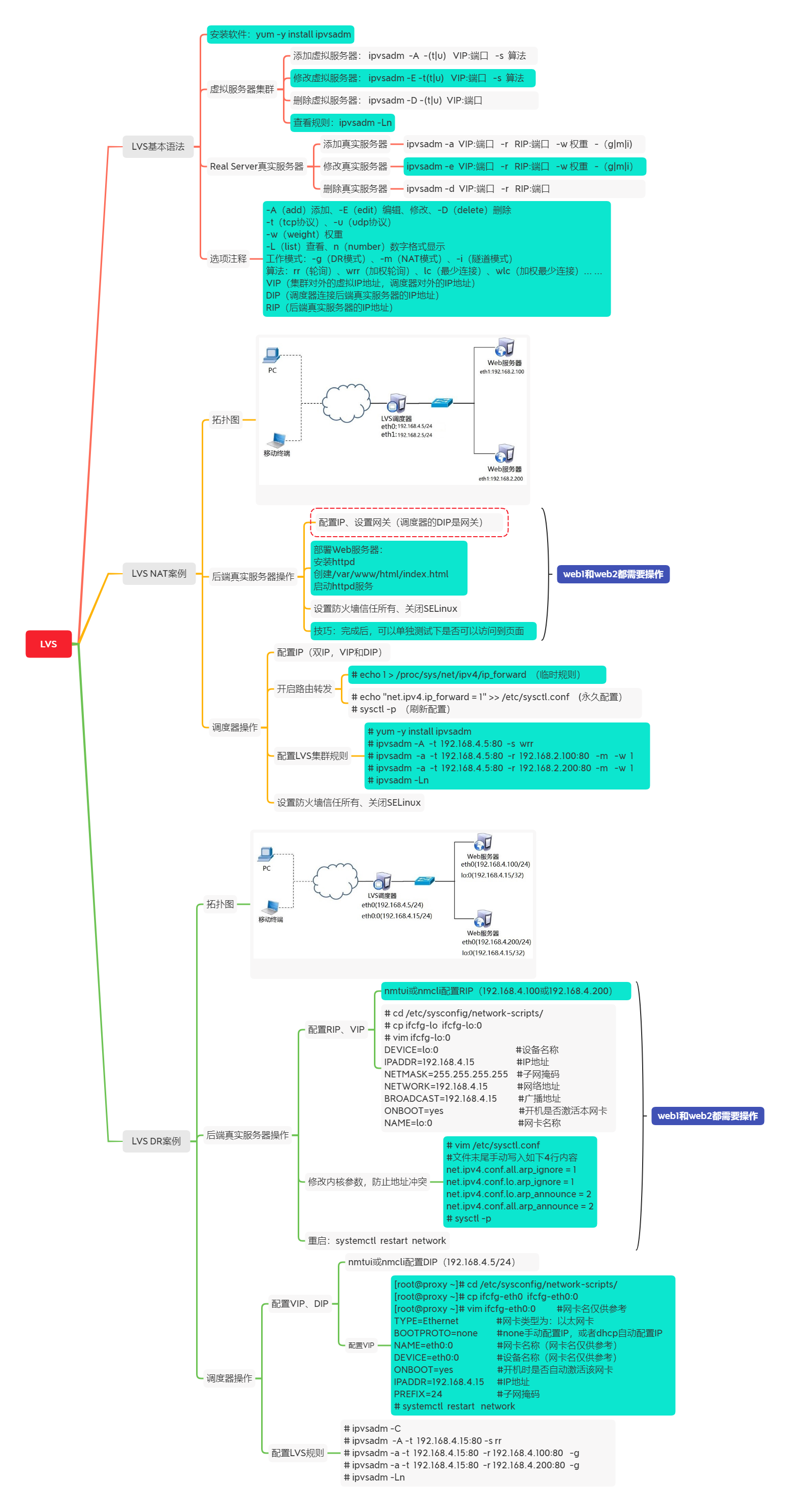

部署LVS-DR集群

使用LVS实现DR模式的集群调度服务器，为用户提供Web服务

  • 客户端IP地址为192.168.4.10
  • LVS调度器VIP地址为192.168.4.15
  • LVS调度器DIP地址设置为192.168.4.5
  • 真实Web服务器地址分别为192.168.4.100、192.168.4.200
  • 使用加权轮询调度算法，权重可以任意

CIP是客户端的IP地址；

VIP是对客户端提供服务的IP地址；

RIP是后端服务器的真实IP地址；

DIP是调度器与后端服务器通信的IP地址（VIP必须配置在虚拟接口）

1台作为客户端、1台作为Director调度器、2台作为Real Server

为什么本实验中web1和web2要采用4网段IP

LVS NAT实验请求数据包从LVS调度器进，web的相应数据包也从LVS调度器出，那么LVS调度器就需要承载所有数据的压力，会成为整个集群的瓶颈！！

本实验LVS DR模式的核心需求是希望web1和web2可以不走调度器返回数据！

但是如图-4所示，如果web1和web2采用2.100和2.200这样2网段的IP，又不希望给4.10回复数据走LVS调度器（也就是不给web1和web2配置默认网关为2.5），最后是无法跨网段通讯的！！！

怎么办？核心需求是希望web1和web2可以直接返回数据给客户端！！！

想让web1和web2可以直接返回数据给客户端，可以给web1和web2配置4网段IP

这样就可以了吗？答案是否定的！！！网络中的基本原则是A访问B，必须是B返回数据给A，现在4.10访问4.5，最终4.100给4.10返回网页数据，所有数据包都会被丢弃！！！

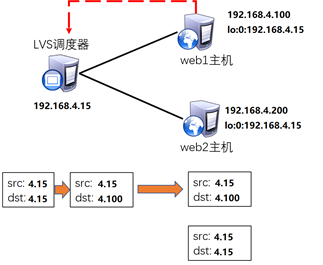

那怎么办呢？地址欺骗！

我们给web1和web2再额外添加一个伪装的IP地址，这个IP地址因为是用来做地址欺骗用的，假的就是假的，不能暴露（必须配置在lo本地回环网卡上面）。

lo网卡上面默认配置的IP是127.0.0.1。

 步骤

CIP是客户端的IP地址；

VIP是对客户端提供服务的IP地址（本案例为192.168.4.15）；

VIP必须配置在虚拟接口（目的是防止地址冲突）；

RIP是后端服务器的真实IP地址（本案例为192.168.4.100和192.168.4.200）；

DIP是调度器与后端服务器通信的IP地址（本案例为192.168.4.5）。

配置实验网络环境

设置Proxy服务器的VIP和DIP

注意：为了防止冲突，VIP必须要配置在网卡的虚拟接口，网卡名称需要查看后进行配置！！！

  1. [root@proxy ~]# cd /etc/sysconfig/network-scripts/
  2. [root@proxy ~]# cp ifcfg-eth0 ifcfg-eth0:0
  3. [root@proxy ~]# vim ifcfg-eth0:0

TYPE=Ethernet     #网卡类型为：以太网卡

BOOTPROTO=none     #none手动配置IP，或者dhcp自动配置IP

NAME=eth0:0     #网卡名称

DEVICE=eth0:0     #设备名称

ONBOOT=yes     #开机时是否自动激活该网卡

IPADDR=192.168.4.15     #IP地址

PREFIX=24     #子网掩码

  • [root@proxy ~]# systemctl restart network        #重启网络服务如果无法重启见常见问题
  • [root@proxy ~]# ip a s       #会看到一个网卡下面有两个IP地址

常见问题：RHEL7和Centos7系统中有两个管理网络的服务，有可能冲突

解决方法：关闭NetworkManager服务后重启network即可

设置Web1服务器网络参数（网卡名称ip a s 进行查看）

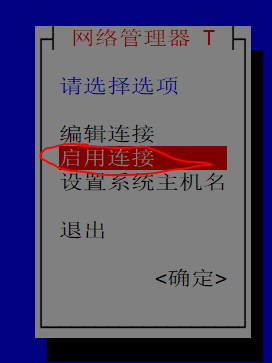

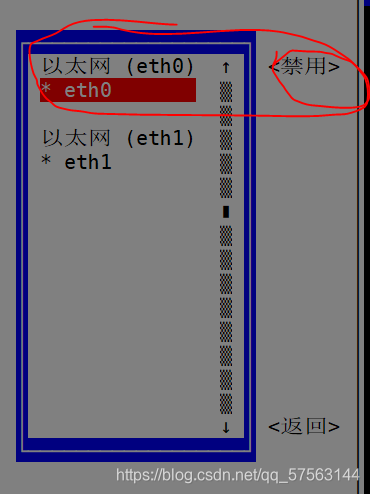

[root@web2 ~]# nmtui

也可以使用

  1. [root@web1 ~]# nmcli connection modify eth0 ipv4.method manual ipv4.addresses 192.168.4.100/24 connection.autoconnect yes
  2. [root@web1 ~]# nmcli connection up eth0             #开启网卡

给web1配置VIP地址

这里的子网掩码必须是32（也就是全255），网络地址与IP地址一样，广播地址与IP地址也一样

  1. [root@web1 ~]# cd /etc/sysconfig/network-scripts/
  2. [root@web1 ~]# cp ifcfg-lo ifcfg-lo:0
  3. [root@web1 ~]# vim ifcfg-lo:0
  4. DEVICE=lo:0     #设备名称
  5. IPADDR=192.168.4.15     #IP地址
  6. NETMASK=255.255.255.255     #子网掩码
  7. NETWORK=192.168.4.15     #网络地址
  8. BROADCAST=192.168.4.15     #广播地址
  9. ONBOOT=yes      #开机是否激活本网卡
  10. NAME=lo:0     #网卡名称

防止地址冲突的问题：

这里因为web1也配置与调度器一样的VIP地址，默认肯定会出现地址冲突；

sysctl.conf文件写入这下面四行的主要目的就是访问192.168.4.15的数据包，只有调度器会响应，其他主机都不做任何响应，这样防止地址冲突的问题

  1. [root@web1 ~]# vim /etc/sysctl.conf     #文件末尾手动写入如下4行内容,ignore（忽略、忽视），announce（宣告、广播通知）
  2. net.ipv4.conf.all.arp_ignore = 1
  3. net.ipv4.conf.lo.arp_ignore = 1
  4. net.ipv4.conf.lo.arp_announce = 2
  5. net.ipv4.conf.all.arp_announce = 2
  6. #当有arp广播问谁是192.168.4.15时，本机忽略该ARP广播，不做任何回应（防止进站冲突）
  7. #本机不要向外宣告自己的lo回环地址是192.168.4.15（防止出站冲突）
  8. [root@web1 ~]# sysctl -p

重启网络服务

  1. [root@web1 ~]# systemctl restart network        #重启网络服务
  2. [root@web1 ~]# ip a s           #会看到一个网卡下面有两个IP地址

常见错误：如果重启网络后未正确配置lo:0，有可能是NetworkManager和network服务有冲突，关闭NetworkManager后重启network即可。（非必须的操作）

  1. [root@web1 ~]# systemctl stop NetworkManager
  2. [root@web1 ~]# systemctl restart network

web2配置VIP地址

这里的子网掩码必须是32（也就是全255），网络地址与IP地址一样，广播地址与IP地址也一样

  1. [root@web2 ~]# cd /etc/sysconfig/network-scripts/
  2. [root@web2 ~]# cp ifcfg-lo ifcfg-lo:0
  3. [root@web2 ~]# vim ifcfg-lo:0
  4. DEVICE=lo:0     #设备名称
  5. IPADDR=192.168.4.15     #IP地址
  6. NETMASK=255.255.255.255     #子网掩码
  7. NETWORK=192.168.4.15     #网络地址
  8. BROADCAST=192.168.4.15     #广播地址
  9. ONBOOT=yes     #开机是否激活该网卡
  10. NAME=lo:0     #网卡名称

防止地址冲突的问题：

这里因为web1也配置与调度器一样的VIP地址，默认肯定会出现地址冲突；

sysctl.conf文件写入这下面四行的主要目的就是访问192.168.4.15的数据包，只有调度器会响应，其他主机都不做任何响应，这样防止地址冲突的问题。

  1. [root@web2 ~]# vim /etc/sysctl.conf     #手动写入如下4行内容，ignore（忽略、忽视），announce（宣告、广播通知）
  2. net.ipv4.conf.all.arp_ignore = 1
  3. net.ipv4.conf.lo.arp_ignore = 1
  4. net.ipv4.conf.lo.arp_announce = 2
  5. net.ipv4.conf.all.arp_announce = 2
  6. #当有arp广播问谁是192.168.4.15时，本机忽略该ARP广播，不做任何回应（防止进站冲突）
  7. #本机不要向外宣告自己的lo回环地址是192.168.4.15（防止出站冲突）
  8. [root@web2 ~]# sysctl -p

重启网络服务

  1. [root@web2 ~]# systemctl restart network        #重启网络服务
  2. [root@web2 ~]# ip a s      #会看到一个网卡下面有两个IP地址

常见错误：如果重启网络后未正确配置lo:0，有可能是NetworkManager和network服务有冲突，关闭NetworkManager后重启network即可。（非必须的操作）

  1. [root@web1 ~]# systemctl stop NetworkManager
  2. [root@web1 ~]# systemctl restart network

proxy调度器安装软件并部署LVS-DR模式调度器

安装软件（如果已经安装，此步骤可以忽略）

[root@proxy ~]# yum -y install ipvsadm

清理之前实验的规则，创建新的集群服务器规则

[root@proxy ~]# ipvsadm -C #清空所有规则

[root@proxy ~]# ipvsadm -A -t 192.168.4.15:80 -s wrr

  1. # -A(add)是创建添加虚拟服务器集群
  2. # -t(tcp)后面指定集群VIP的地址和端口，协议是tcp协议
  3. # -s后面指定调度算法，如rr（轮询）、wrr（加权轮询）、lc（最少连接）、wlc（加权最少连接）等等

添加真实服务器(-g参数设置LVS工作模式为DR模式，-w设置权重)

  1. [root@proxy ~]# ipvsadm -a -t 192.168.4.15:80 -r 192.168.4.100 -g -w 1
  2. [root@proxy ~]# ipvsadm -a -t 192.168.4.15:80 -r 192.168.4.200 -g -w 1
  3. #-a(add)往虚拟服务器集群中添加后端真实服务器IP,指定往-t 192.168.4.15:80这个集群中添加
  4. #-r(real)后面跟后端真实服务器的IP和端口，这里不写端口默认是80端口
  5. #-w(weight)指定服务器的权重，权重越大被访问的次数越多，weight（重量，分量）
  6. #-m指定集群工作模式为NAT模式，如果是-g则代表使用DR模式，-i代表TUN模式

查看规则列表（L代表list查看规则，n代表number数字格式显示）

  1. [root@proxy ~]# ipvsadm -Ln
  2. TCP 192.168.4.15:80 wrr
  3. -> 192.168.4.100:80 Route 1 0 0
  4. -> 192.168.4.200:80 Route 1 0 0

客户端测试

客户端使用curl命令反复连接http://192.168.4.15，查看访问的页面是否会轮询到不同的后端真实服务器。

注意：本实验不可以在proxy主机（LVS调度器）使用curl访问网页验证！！！

[root@client ~]# curl http://192.168.4.15
192.168.2.100
[root@client ~]# curl http://192.168.4.15
192.168.2.200

proxy调度器安装软件并部署LVS-DR模式调度器

安装软件

[root@proxy ~]# yum -y install ipvsadm

清理之前实验的规则，创建新的集群服务器规则

  1. [root@proxy ~]# ipvsadm -C           #清空所有规则
  2. [root@proxy ~]# ipvsadm -A -t 192.168.4.15:80 -s wrr
  3. # -A(add)是创建添加虚拟服务器集群
  4. # -t(tcp)后面指定集群VIP的地址和端口，协议是tcp协议
  5. # -s后面指定调度算法，如rr（轮询）、wrr（加权轮询）、lc（最少连接）、wlc（加权最少连接）等等

添加真实服务器(-g参数设置LVS工作模式为DR模式，-w设置权重)

  1. [root@proxy ~]# ipvsadm -a -t 192.168.4.15:80 -r 192.168.4.100 -g -w 1
  2. [root@proxy ~]# ipvsadm -a -t 192.168.4.15:80 -r 192.168.4.200 -g -w 1
  3. #-a(add)往虚拟服务器集群中添加后端真实服务器IP,指定往-t 192.168.4.15:80这个集群中添加
  4. #-r(real)后面跟后端真实服务器的IP和端口，这里不写端口默认是80端口
  5. #-w(weight)指定服务器的权重，权重越大被访问的次数越多，weight（重量，分量）
  6. #-m指定集群工作模式为NAT模式，如果是-g则代表使用DR模式，-i代表TUN模式

查看规则列表（L代表list查看规则，n代表number数字格式显示）

  1. [root@proxy ~]# ipvsadm -Ln
  2. TCP 192.168.4.15:80 wrr
  3. -> 192.168.4.100:80 Route 1 0 0
  4. -> 192.168.4.200:80 Route 1 0 0

客户端使用curl命令反复连接http://192.168.4.15，查看访问的页面是否会轮询到不同的后端真实服务器。

        注意：本实验不可以在proxy主机（LVS调度器）使用curl访问网页验证！！！

默认LVS不带健康检查功能，需要自己手动编写动态检测脚本，实现该功能

  1. [root@proxy ~]# vim check.sh
  2. #!/bin/bash
  3. VIP=192.168.4.15:80
  4. RIP1=192.168.4.100
  5. RIP2=192.168.4.200
  6. while :
  7. do
  8. for IP in $RIP1 $RIP2
  9. do
  10.      curl -s http://$IP &>/dev/null
  11. if [ $? -eq 0 ];then
  12. ipvsadm -Ln |grep -q $IP || ipvsadm -a -t $VIP -r $IP
  13. else
  14. ipvsadm -Ln |grep -q $IP && ipvsadm -d -t $VIP -r $IP
  15. fi
  16. done
  17. sleep 1
  18. done
