Arduino ESP32基础点灯

Arduino编程语言是一种基于类C语言的语法,旨在让初学者更容易地学习和理解编程。和C语言类似,Arduino语法是一种结构化编程语言,其中包含常见的编程结构,例如if语句、for循环、函数和变量。 与C语言相比,Arduino语法更加简单易懂,更加注重人机交互。例如,Arduino经常使用自然语言的术语,例如“pin”(引脚)和“serial”(串行)作为关键字。此外,Arduino在编程环境中提供了许多内置函数,这些函数可以使编程更加简单。 Arduino的语法设计旨在让用户可以快速入门,不需要过多专业编程知识。仅仅了解一些基础语法规则和常用函数就可以轻松上手编写代码。简单易懂的语法和逻辑结构也使得Arduino非常适合用于构建简单的物联网设备和机器人等工程项目。以下目录是一些 Arduino 编程的主要组成部分和基本语法。

1、结构

  1. Arduino 程序(被称为 “sketch”,草图)通常包括两个主要函数:

  2. setup(): 这个函数在程序启动时运行一次。通常用于初始化引脚模式、启动库等。

  3. loop(): 这个函数在 setup() 函数执行后就反复运行。用于执行程序的主要逻辑。

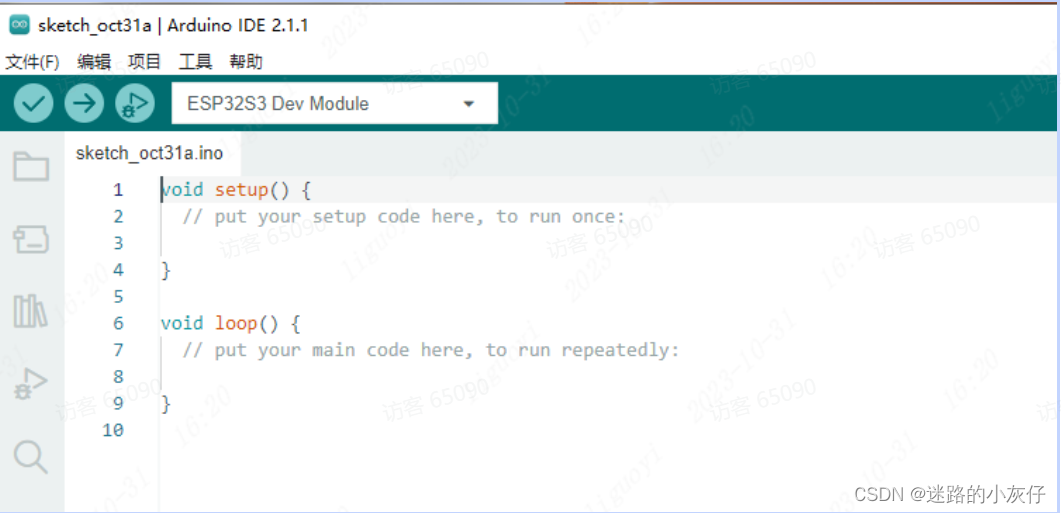

  4. 通常创建一个新工程,都是以setup()loop()为模板。

2、变量和数据类型

Arduino 支持标准的 C/C++ 数据类型,如 intfloatcharboolean 等。变量需要在使用前声明,并可以在声明时赋值。

3、库

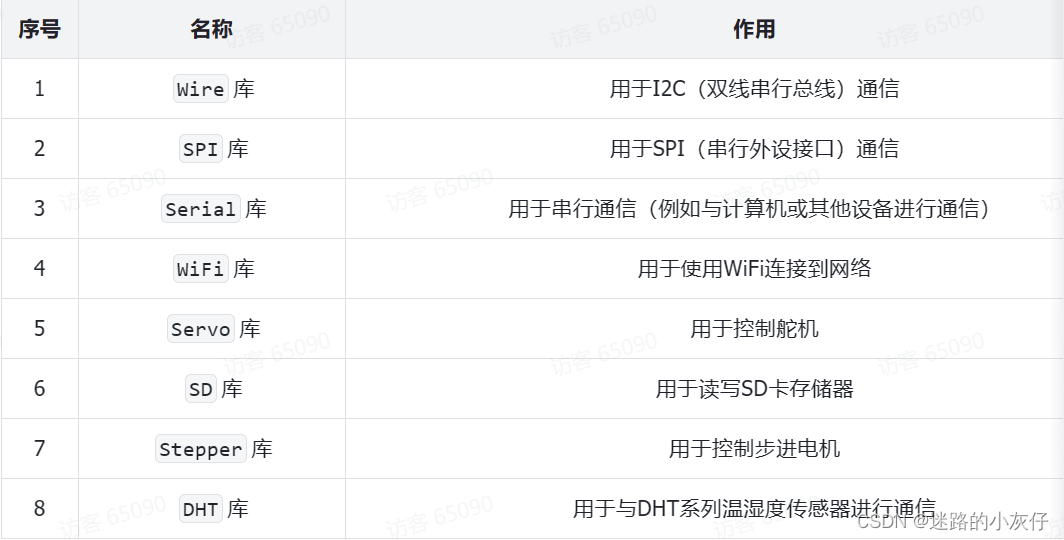

这些只是一小部分Arduino库的例子。除了官方库之外,还有许多由Arduino社区开发的第三方库可供使用。在使用Arduino库时,通常需要在代码的顶部包含库的头文件,通过 #include 指令包含在程序中,然后就可以使用库中的功能了。

4、简单点灯验证

  1. LED点灯流程

在arduino中,可以通过调用 pinMode(pin, mode); 函数设置GPIO48引脚为输出模式,再通过 digitalWrite(pin, value); 函数设置GPIO48引脚输出高电平或者低电平即可;

     2.设置引脚流程

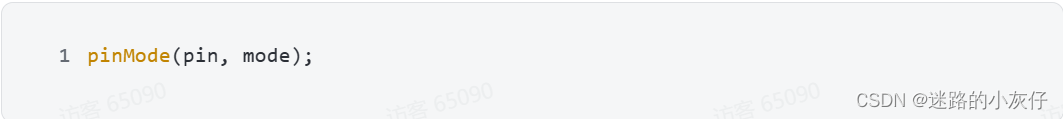

pinMode()是 Arduino 编程语言中的一个函数,用于设置指定引脚的工作模式。它的语法如下:

其中,pin 是要设置的引脚号;mode 是要设置的工作模式,可以是以下之一:

  • INPUT: 将指定引脚设置为输入模式,用于接收外部信号或传感器数据。在此模式下,引脚会读取外部信号的电平。需要注意的是,在此模式下,引脚可能会处于悬空状态,导致不稳定的读数。为解决此问题,可以使用外部上拉或下拉电阻或者改为使用内置的上拉电阻(见下文)。

  • INPUT_PULLUP:将引脚设置为内置上拉输入模式。在此模式下,引脚连接到一个内部的上拉电阻,它会将悬空引脚保持在高电平状态。当外部电平为低电平时,读数会切换到LOW

  • OUTPUT: 将指定引脚设置为输出模式,用于发送电信号或控制外部设备。在此模式下,引脚可以输出高电平(HIGH)或低电平(LOW)。可用于驱动LED、继电器等外部设备。

  • INPUT_PULLDOWN:将引脚设置为内置下拉输入模式,在此模式下,Arduino会在输入端接入一个将引脚连接到地的电阻,以确保输入端始终处于低电平状态。当外部电路未连接或者处于高阻状态时,Arduino输入引脚会仍然保持在低电平状态。

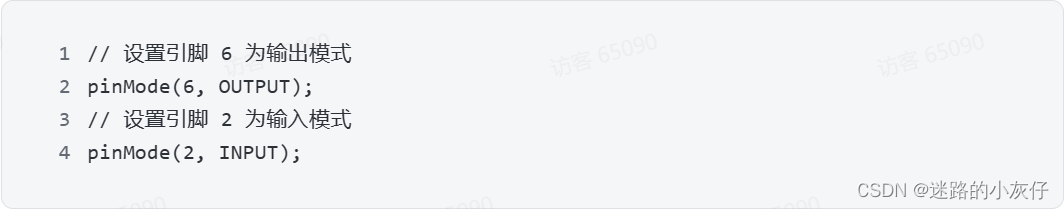

使用 pinMode 函数的示例代码如下:

在以上示例中,第一个代码行将引脚 GPIO6 设置为输出模式,可以将其用作控制外部设备的引脚。第二个代码行将引脚 GPIO2 设置为输入模式,可以将其用作接收外部传感器的信号的引脚。

        3.设置引脚输出

digitalWrite() 是 Arduino 编程语言中用于设置数字引脚电平的函数。它用来将数字引脚设置为 HIGH 或 LOW。当引脚设置为 OUTPUT 模式时,使用该函数可以改变引脚电平从而影响连接到该引脚的组件。

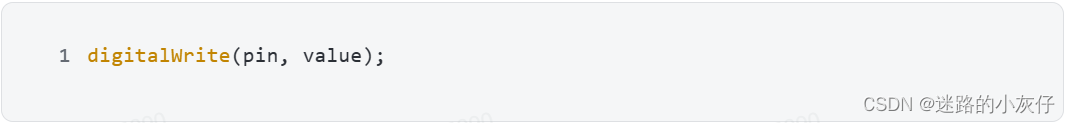

函数的语法为:

这里:

  • pin: 是你想要写入的数字引脚编号;

  • value: 是你要设置的电平,可以是 HIGH LOW。其中HIGH表示高电平,LOW表示低电平。

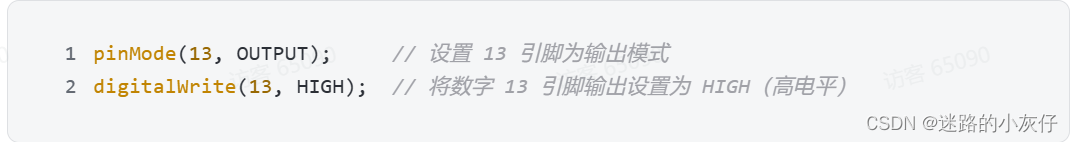

例如:

在以上的示例中,第一行代码设置了 13 号引脚(GPIO13)为输出模式,然后第二行代码就可以将 13 号引脚的电平设置为 HIGH,这样在 13 号引脚上就会有3.3V 的电压输出。

要注意的是,如果没有首先使用 pinMode() 函数将引脚设置为 OUTPUT,调用 digitalWrite() 函数可能不会产生任何效果。

数字引脚是什么? 数字引脚是微控制器(不限于 Arduino)或其他电子设备中的一种输入/输出(I/O)引脚。顾名思义,数字引脚处理的是二进制的,离散的电平,通常分为 HIGH(高电平,如 5V 或 3.3V)和 LOW(低电平,如 0V 或接地)。这些引脚的主要目的是与其他数字设备或组件进行通信、控制或检测。

5、点灯验证

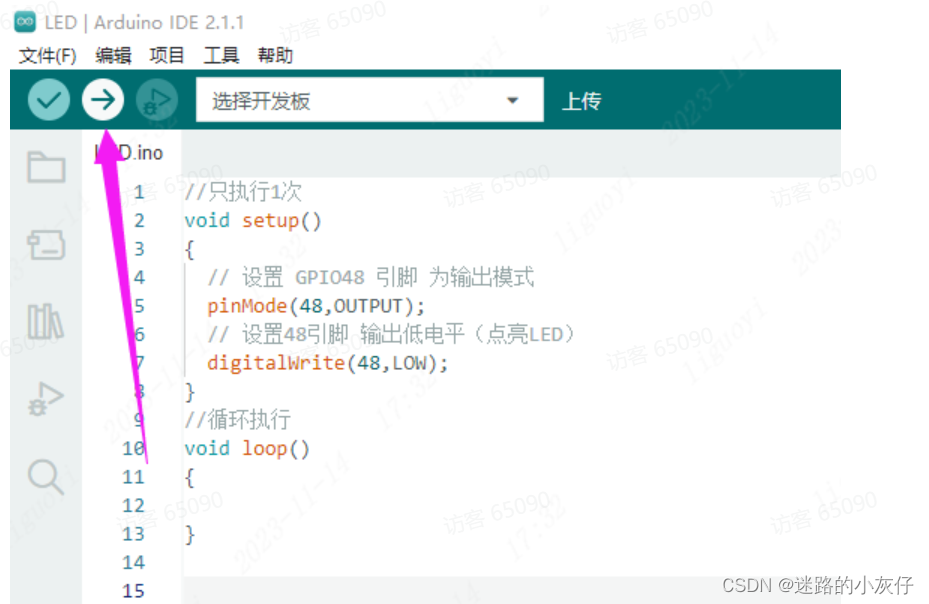

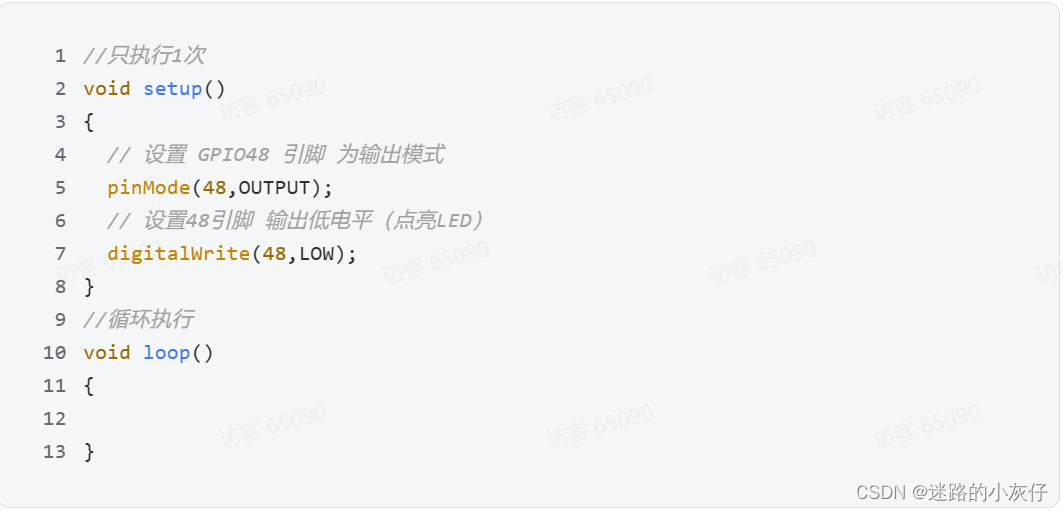

将开发板连接LED的GPIO48引脚设置为输出模式,并设置为输出低电平,点亮LED。 编写如下代码:

 点击上传键,将代码上传(烧入)到开发板。

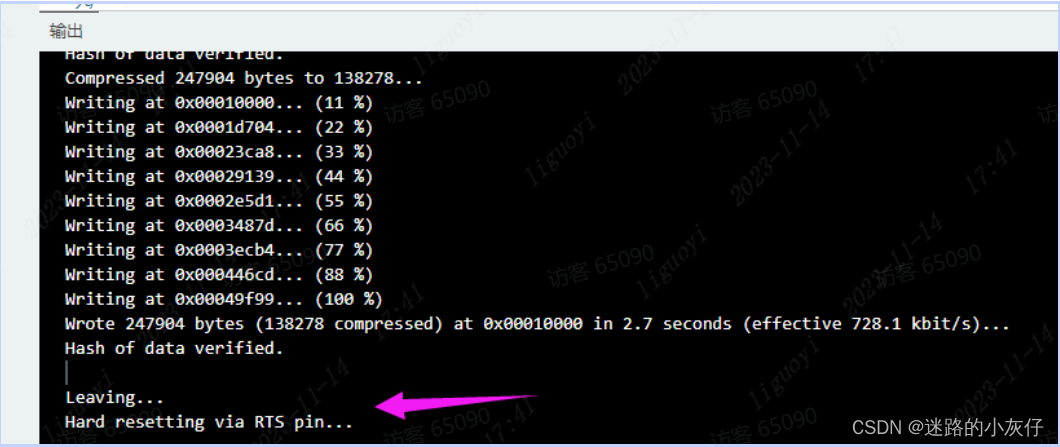

当出现 Hard resetting via RTS pin... 说明下载完成。

### 使用ArduinoESP32实现LED点亮 #### ESP8266与Arduino IDE集成环境下的LED控制 对于ESP8266,在Arduino环境中编写程序来控制LED是一个简单而有效的学习过程。下面是一段用于在ESP8266上使能特定GPIO引脚作为输出并驱动连接在其上的LED灯的代码示例[^1]。 ```cpp // 定义常量表示LED所接的GPIO编号 const int ledPin = 2; // GPIO2, 对应D4端子 void setup() { pinMode(ledPin, OUTPUT); // 设置GPIO2为输出模式 } void loop() { digitalWrite(ledPin, HIGH); // 将GPIO2设为高电平,即开启LED delay(1000); // 延迟一秒 digitalWrite(ledPin, LOW); // 将GPIO2设为低电平,关闭LED delay(1000); } ``` 这段代码展示了如何配置指定的GPIO引脚(这里选择了GPIO2),并通过改变该引脚的状态来周期性地点亮或熄灭外接于这个引脚的一个LED灯泡。每次循环都会让LED保持一秒钟的亮起状态后再熄灭同样长时间,从而形成闪烁效果。 #### Arduino Uno R3的功能区域概述 当提到Arduino开发板特别是Uno型号时,了解其不同部分的作用是非常重要的。这些组件共同构成了一个完整的硬件平台,使得开发者可以轻松接入传感器、执行器以及其他外围设备来进行各种创意项目的构建[^2]。 然而,针对当前的需求——也就是利用Arduino风格的语言去操作ESP系列模块上的资源,则更侧重于掌握具体的编程技巧而非深入探讨传统Arduino板的具体结构细节。 #### ESP32 Blink Example Code Adaptation 考虑到ESP32本身支持Arduino核心库的事实,可以直接采用标准Blink范例稍作调整即可适用于ESP32芯片组。需要注意的是,默认情况下官方提供的样例可能预设了不同的I/O口作为目标输出点,因此应当依据实际电路连线情况适当更改相应的参数设定以适应个人项目需求[^3]。 ```cpp #define LED_BUILTIN 2 // 更改为适合您使用的具体引脚号 void setup() { pinMode(LED_BUILTIN, OUTPUT); } void loop() { digitalWrite(LED_BUILTIN, HIGH); delay(1000); digitalWrite(LED_BUILTIN, LOW); delay(1000); } ``` 此版本保留了原始逻辑不变的同时仅替换了默认关联至内置LED指示灯的位置信息,使之兼容更多种类的目标器件而不局限于某单一产品线内。
