需要注意的是,对于下方未给出的界面的处理方法,可以参考下方已有的处理方式,没有的直接一路finish和next。
一.创建工程
打开软件后:

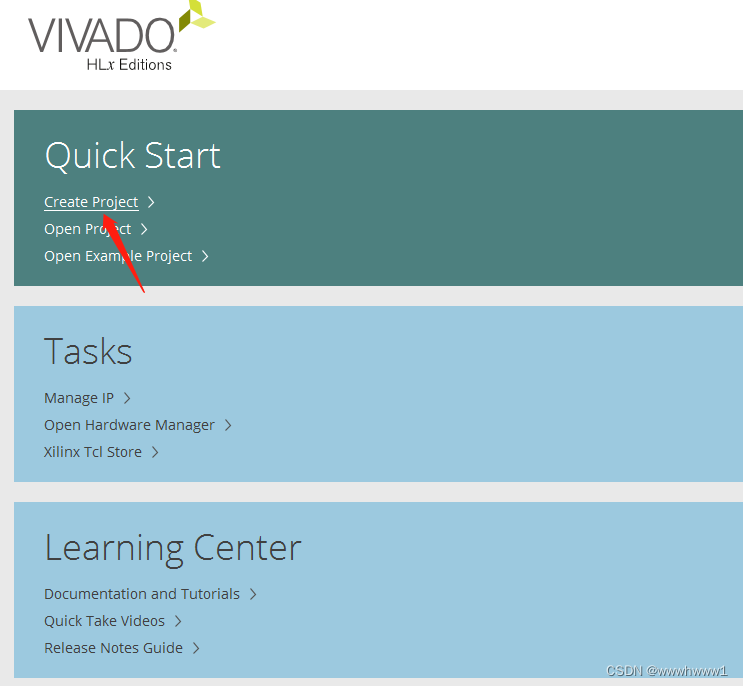

1.点击创建新工程

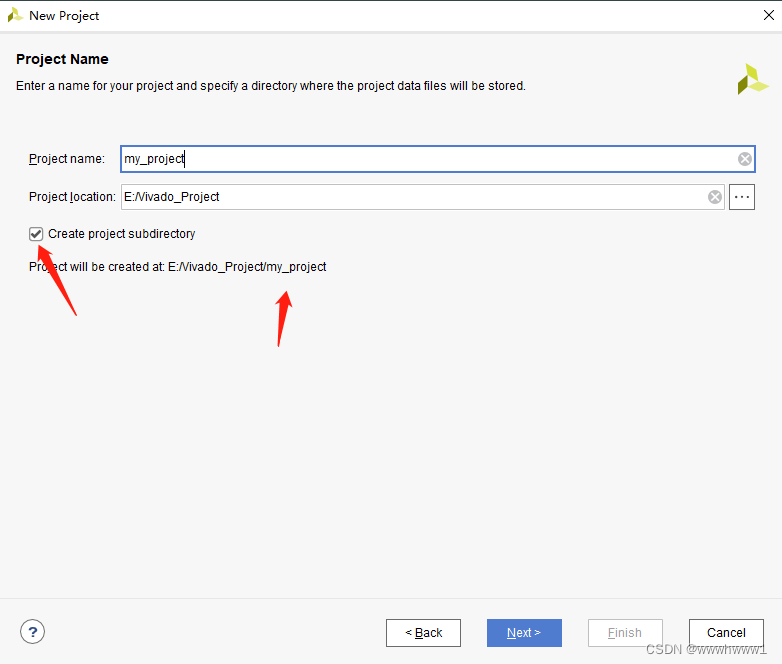

2.设置工程名,勾选下方Create project subdirectory,即可创建工程子文件夹

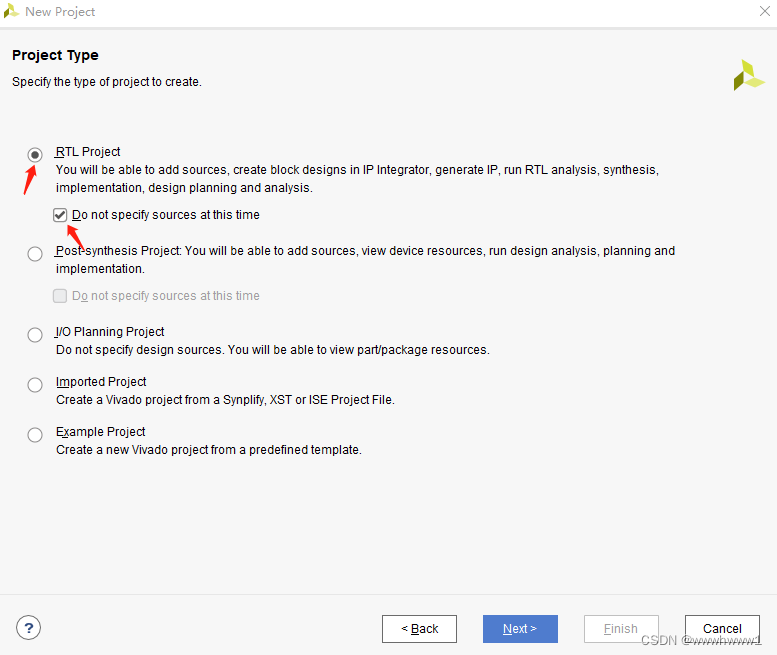

3.如图所示勾选

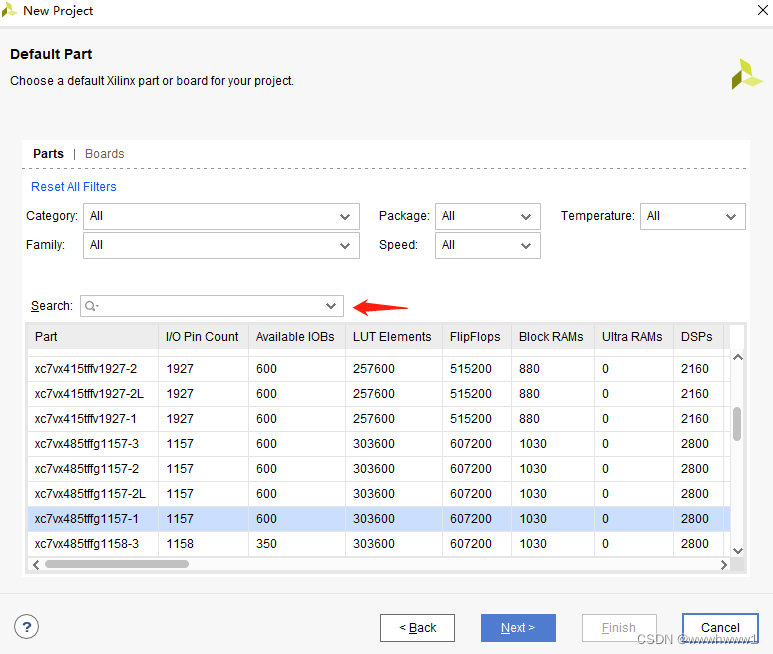

4.搜索自己型号的FPGA芯片,随后一直点击next和finish就完成了
二. 编写源文件

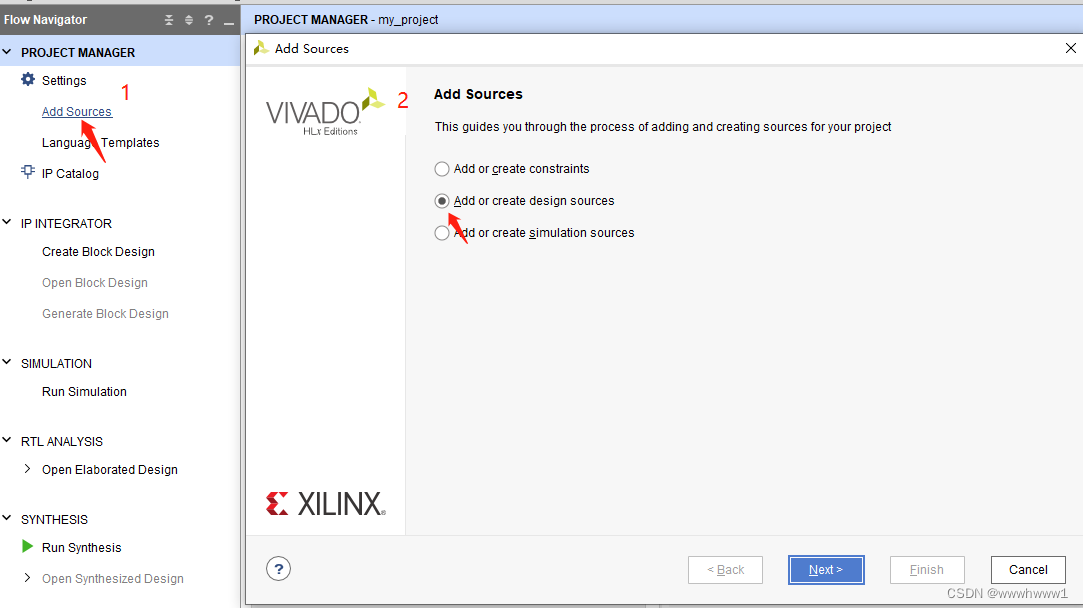

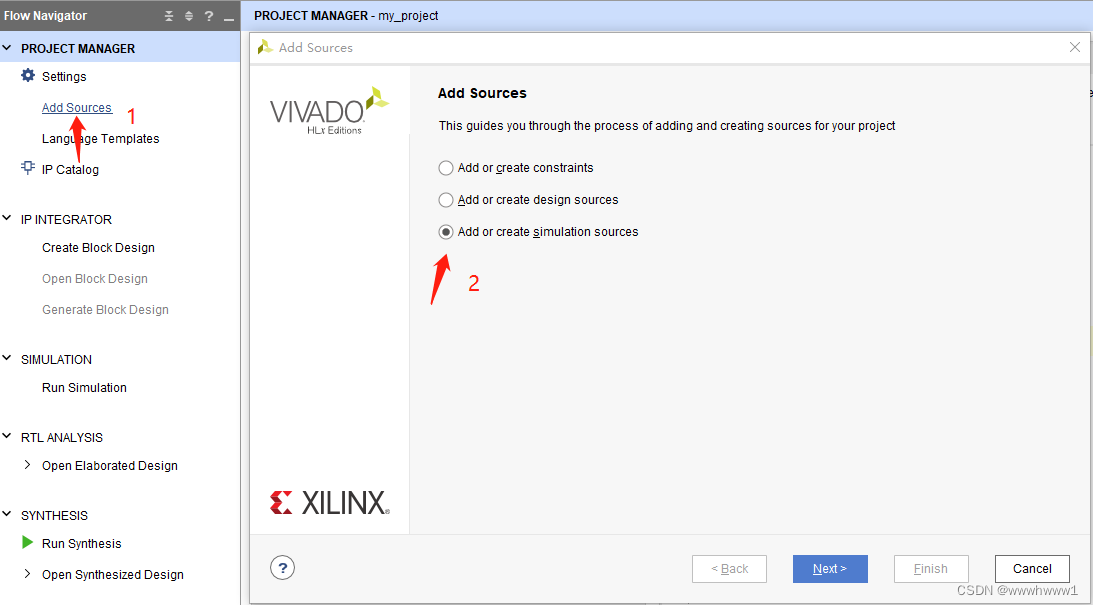

1. 创建源文件,点击1,然后出现2,如图所示勾选

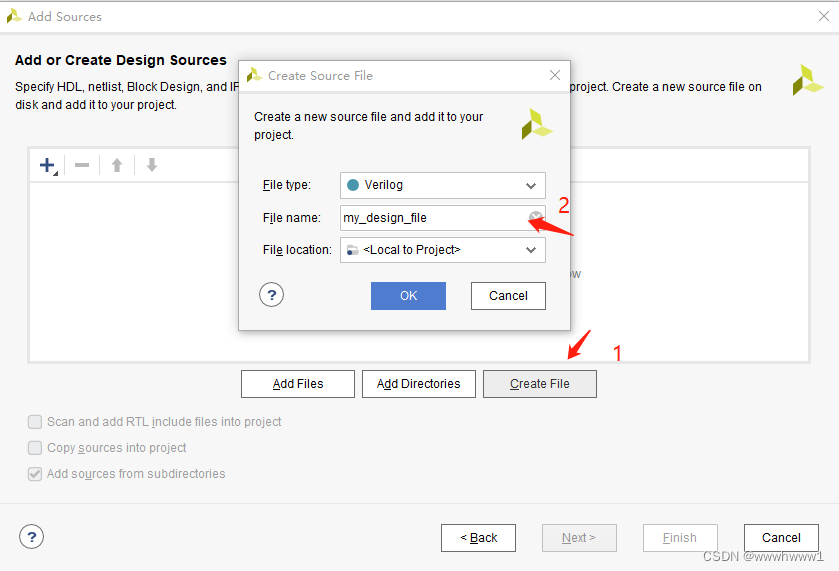

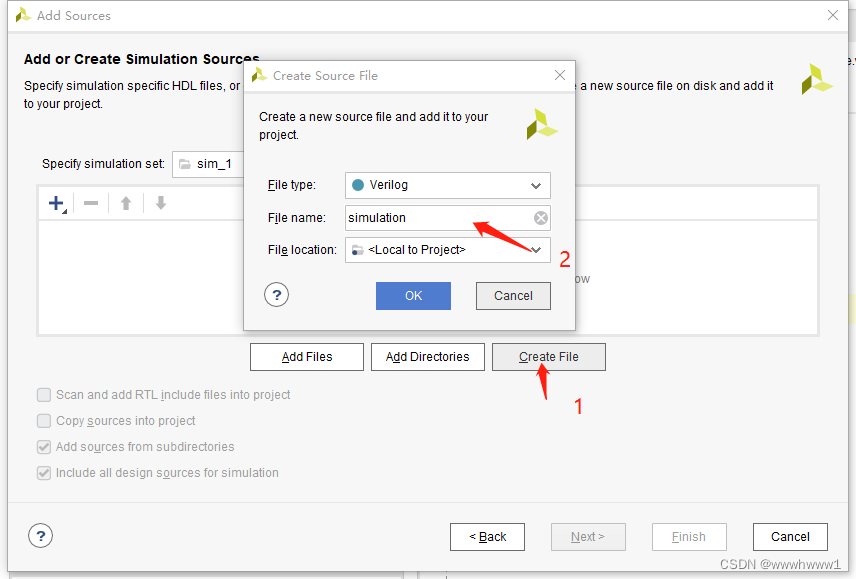

2. 点击创建文件,然后设置文件名

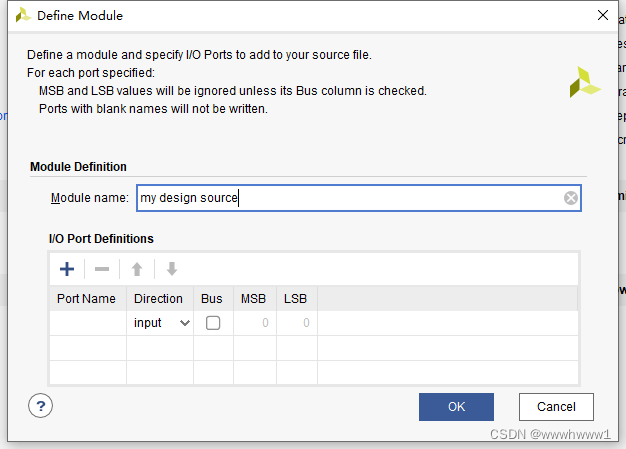

3. 遇到这个界面直接点击ok,后续再进行引脚配置

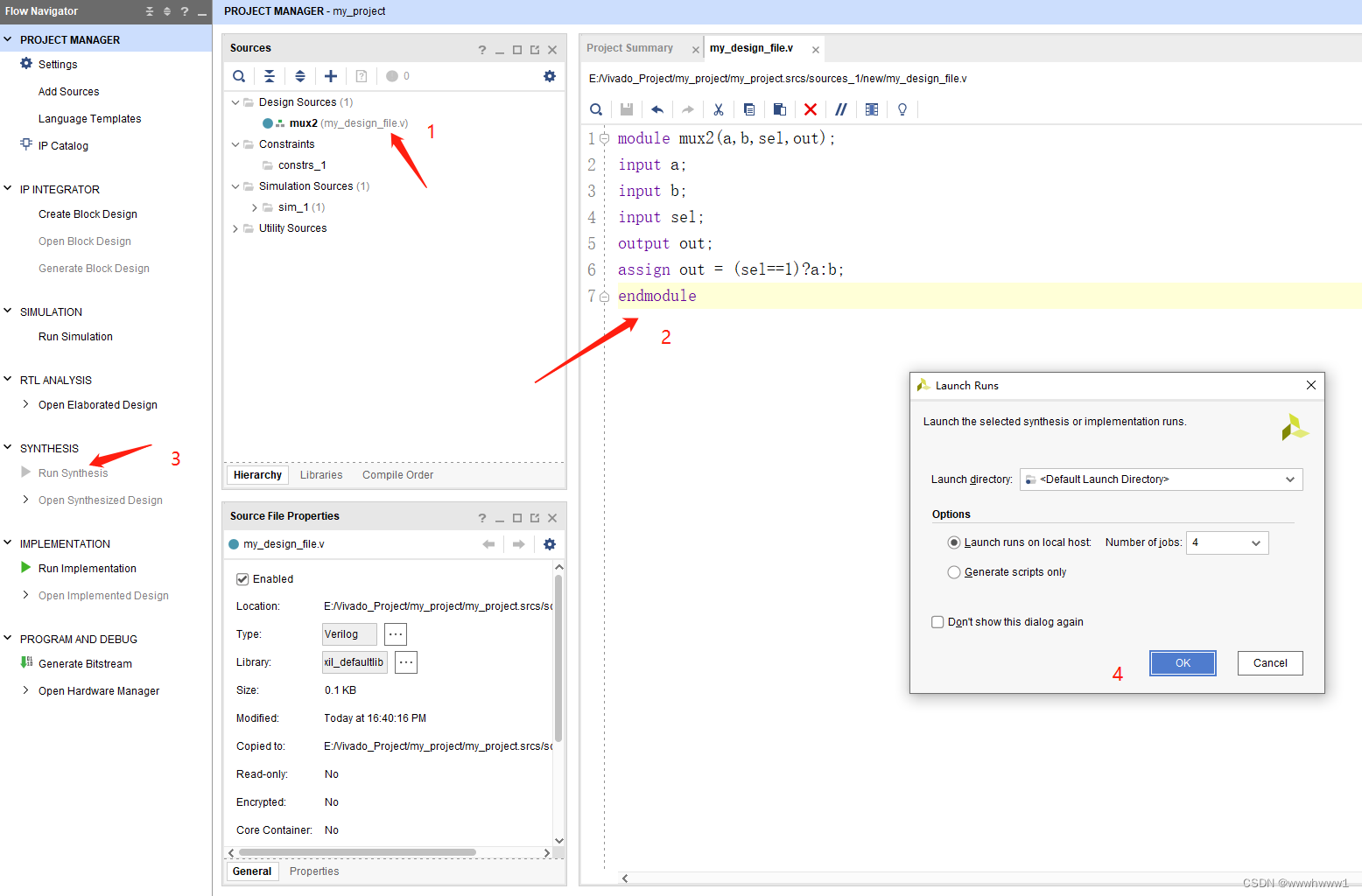

4. 在1中出现了所添加的设计文件,在2中编写设计源文件具体内容,在3中开始分析综合评估(即语法逻辑问题评估),4中直接点击ok

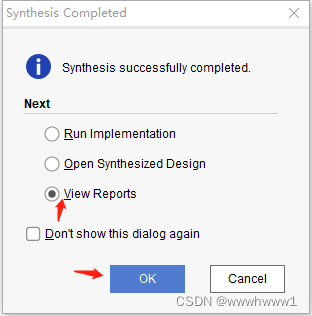

5. 分析综合评估后如下选择
三. 仿真验证
1. 开始创建仿真测试文件
2. 继续按照提示进行

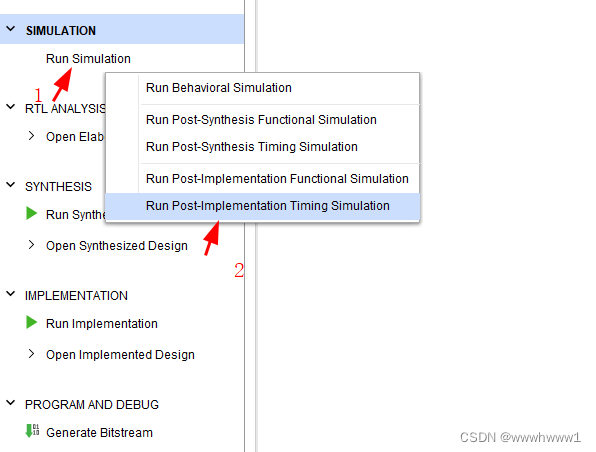

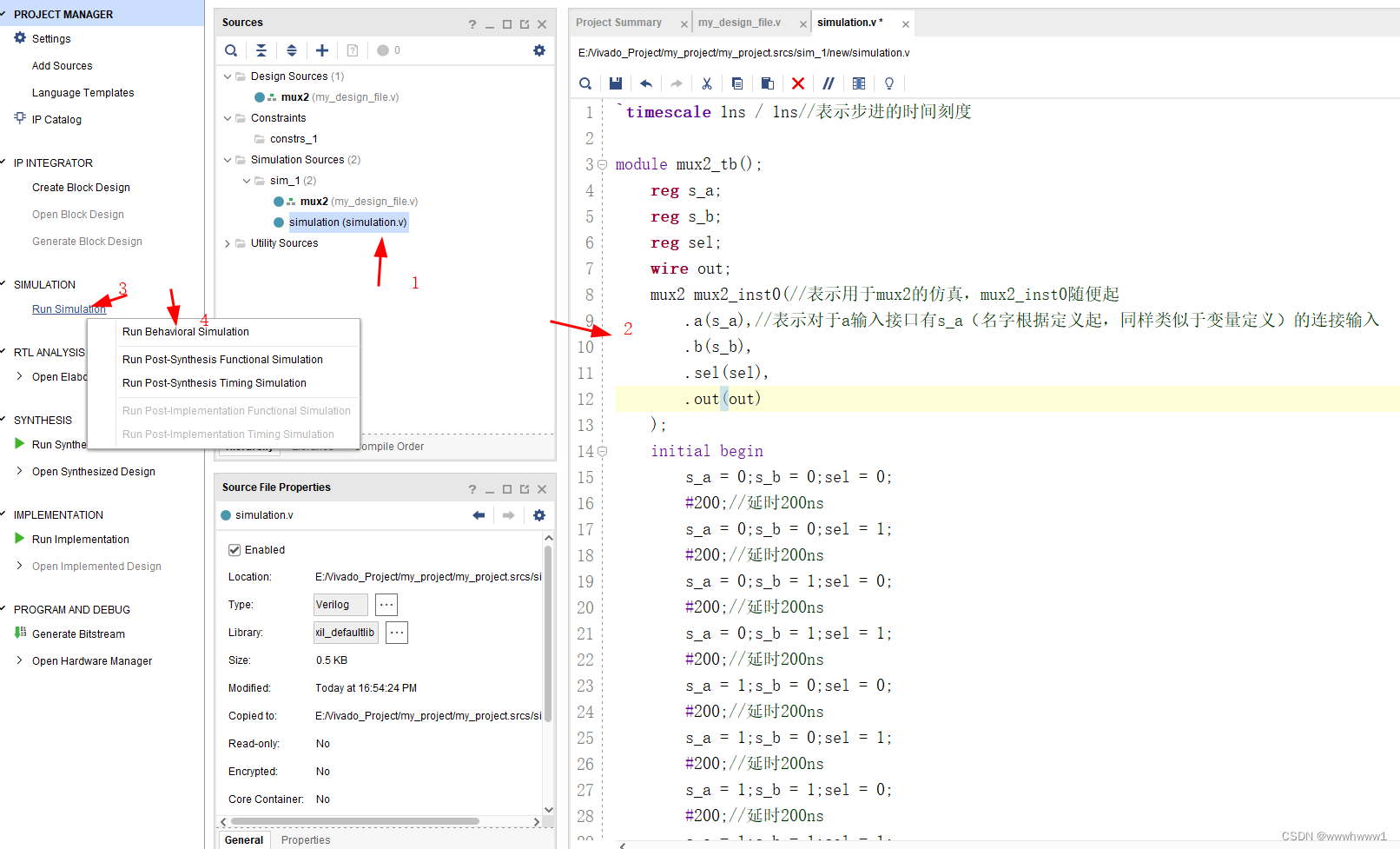

3. 在1中出现该文件,点击文件,然后编写仿真代码,随后选择3,点击4,开始仿真

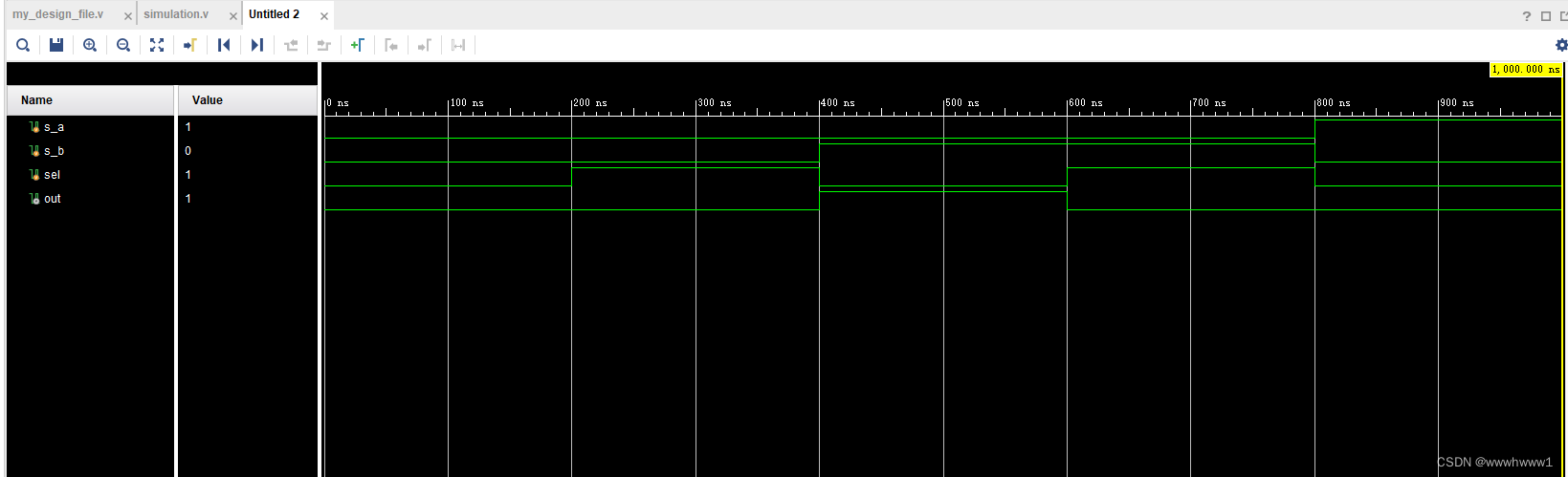

4. 查看仿真结果
四. 布局布线

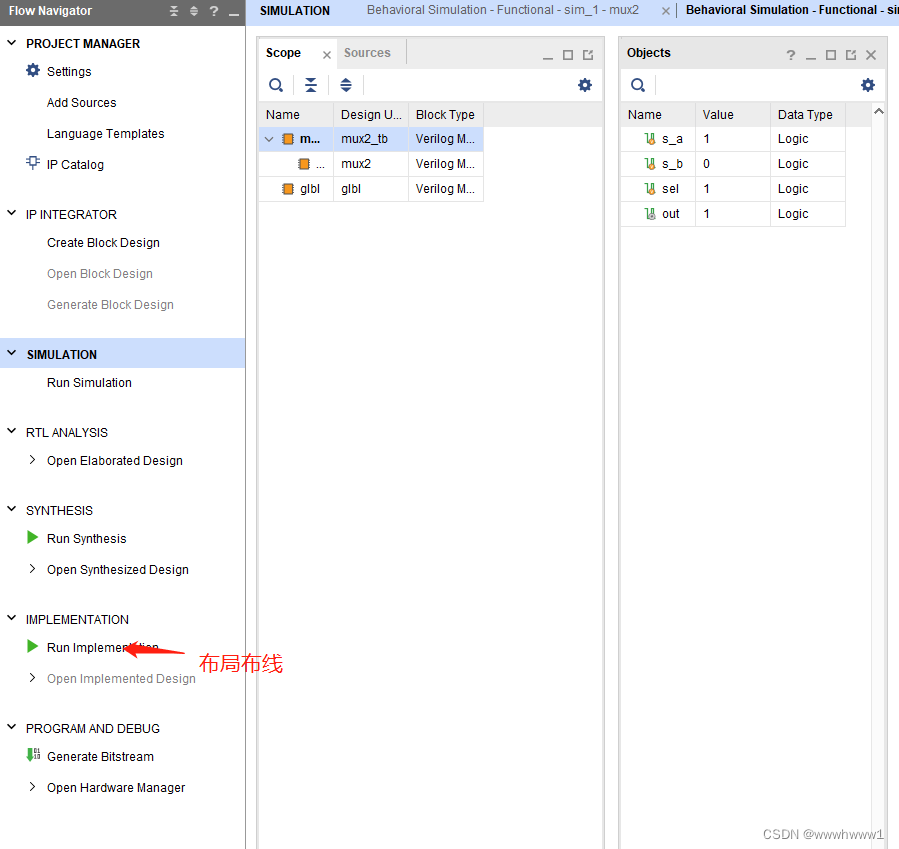

1.如下点击,开始布线
2. 完成后如下开始重新仿真,可以看出此时仿真时序中考虑了传输延时
仿真结果:

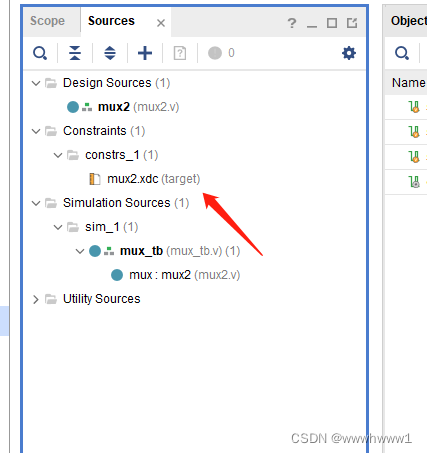

观察结束后需要保存,保存在Constraints中
五. IO配置

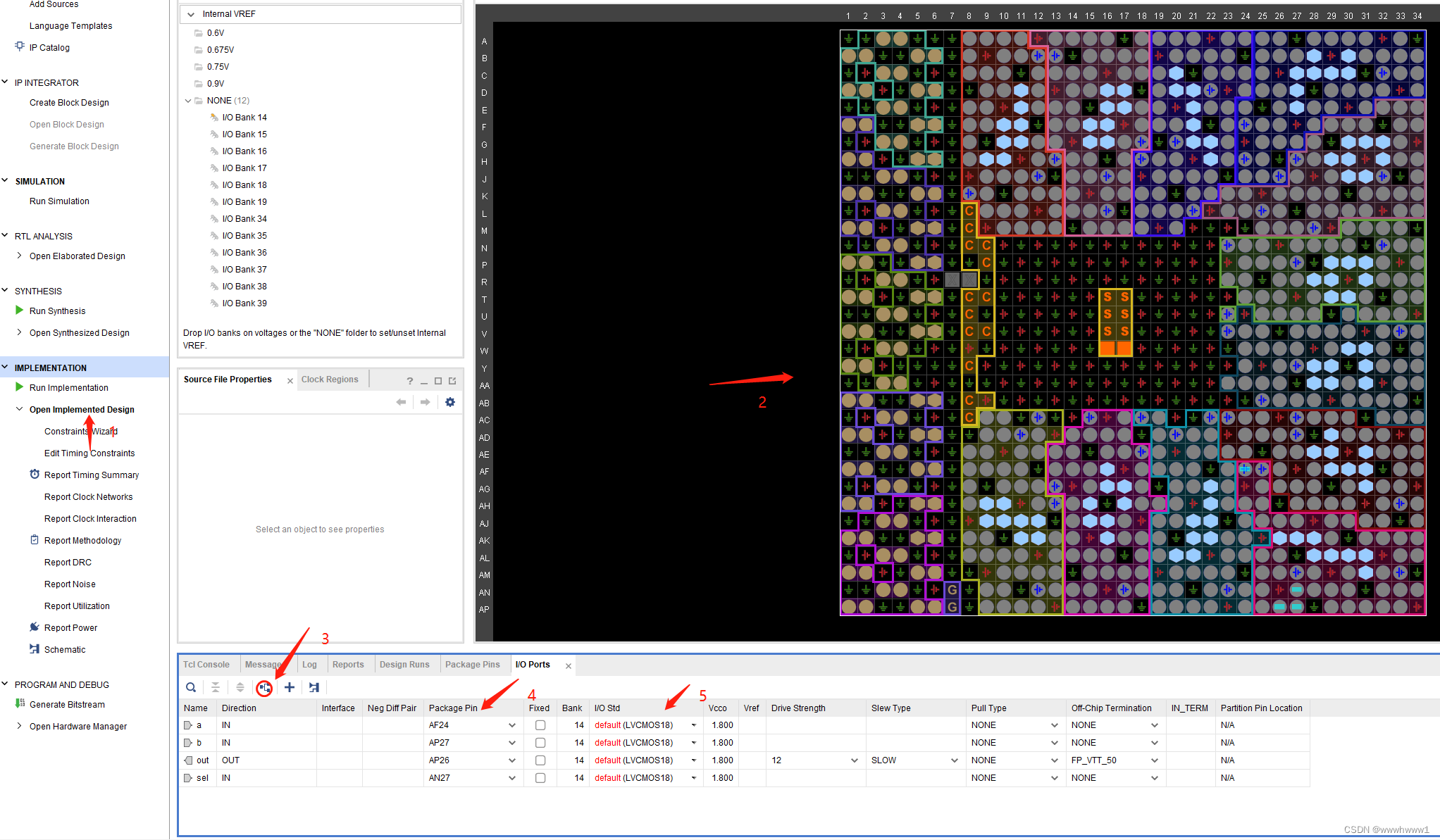

1. 按顺序操作,3中圆圈需要点击,然后配置4中的引脚IO口和5中的引脚电平(一般都是CMOS33,表示3.3Vcmos电平)

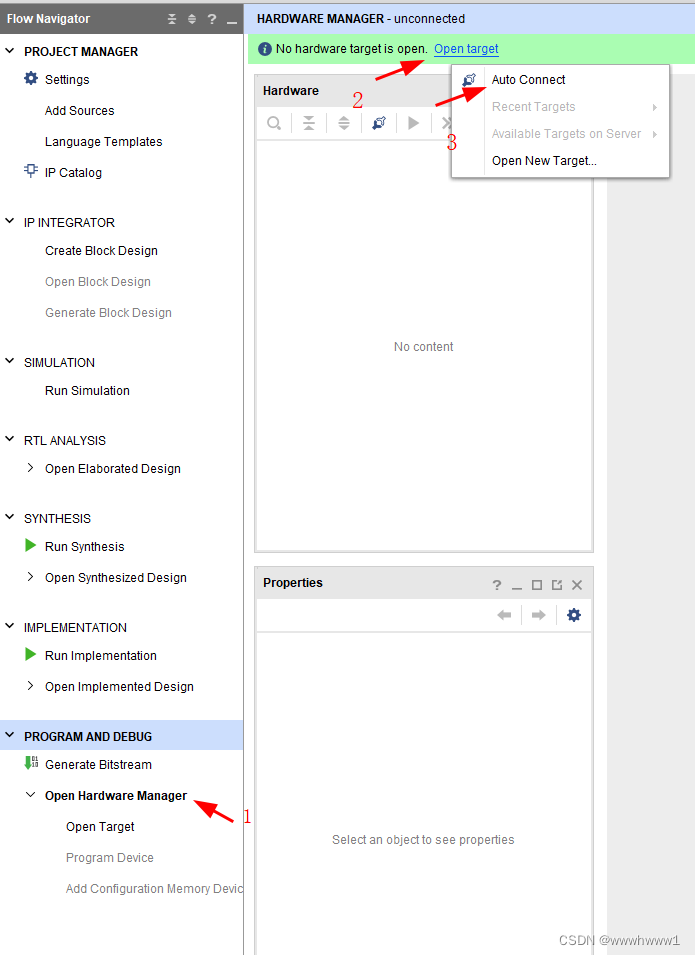

六. 硬件连接与程序下载
1. 创建比特流(可类比于生成hex文件)
若是创建失败,可能是IO口配置有问题:
