stlink utility烧录stm32f103c8t6配置

首先从官网下载stlink utility。

然后打开软件进入正式的配置步骤，注意我们这里只配置烧录hex文件，要是烧录bin文件不行。要是烧录hex那么address和size随便填，也可以不填为空都行，不过为了我们后面好配置这里我们将size设为0x1000，这个设置单纯就是为了能让我们看到stlink utility读到的单片机flash中的内容。

具体配置步骤：

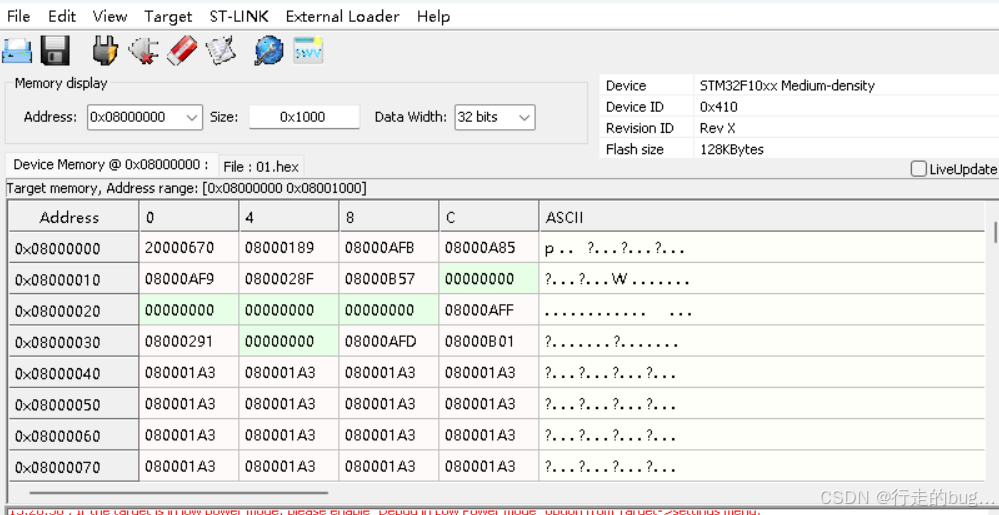

1、确保电脑、stlink和单片机接好线。点击target下的connect，如果能正常连接则右上角会读取出单片机的设备信息以及flash中的内容，在这一步基本都不会有问题，如果这一步有问题应该是接线没接好，相关图如下,由于每个人单片机中flash的程序不同所以读到的flash内容和我的会不一样。

2、接下来进入非常重要的环节了，点击target下的optionbytes进行配置，大多数能读取到信息但是写数据失效就是这一步的问题。在名为option bytes的弹框的下面有一个叫flash sectors protection的表，要确保这个表没有选择任何page，如果有page选中则表示当前单片机的这个page被写保护了，也就是说你不能把数据写入到当前page，所以我们需要取消勾选所有的page，点击unselect all即可，然后点击apply，如果改成功了就配好了这一步。如果点击apply后没有改成功则点击target下的connect然后复位几下单片机再设置一下应该就可以了，如果还不行在多重复几次。

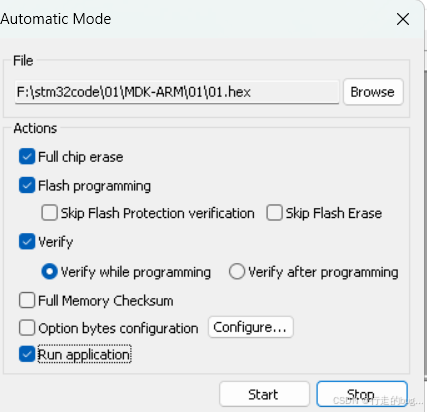

3、接下来我们开始烧录程序了，点击target下的automatic mode，安如下图配置即可。记得勾选run application，勾选了它烧录完毕点击stop烧录的程序就会自动运行。如果不勾选它我们需要在stop之后再点击target下的disconnect程序才会运行，所以为了方便起见我们勾选run application。

4、不出意外经过以上三步就可以正常烧录程序了。如果意外发生了，你发现你的单片机没有按你的想法运行，你怀疑没有正确的烧录进程序，那么你可以这样来印证自己的想法，点击target下的erase chip就是清空芯片程序的意思，然后connect一下看看读出来的flash数据是否都是ffffffff，如果是的话说明我们清空了芯片，然后再烧录一下程序，再connect一下，如果读出的flash数据还是一堆ffff那么说明我们的程序并没有烧录进去，这一般是步骤2没有成功，你可以再安步骤2配置一下。
