普中A6开发版——XPT2046四引脚切换测量（含详细教程以及原理图等资料）

---

一、简介

本文介绍了XPT2046的使用方法以及普中A6开发版的接线等，并从原理图以及手册中摘选了详细的介绍，充分理解其工作原理。XPT2046本来是一个电阻式触摸屏控制器，但是也可以单独测引脚电压。我看优快云上并没有其命令的详细讲解，就从头梳理一遍。

二、原理图以及手册

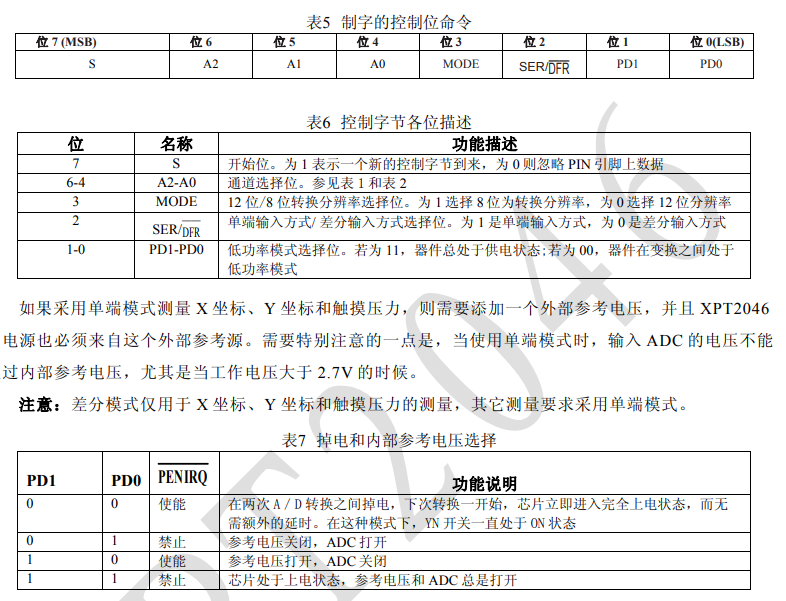

我们可以从下图XPT2046的手册中看到其命令格式，由于我选择的是切换显示四个引脚电压，所以选择了单端模式，第7位是开始位，肯定要选择为1,456位对应测量不同的引脚，稍后讲解，3位根据个人需求选择转换速率，2位选择单端为1,1位和0位选择功率模式。

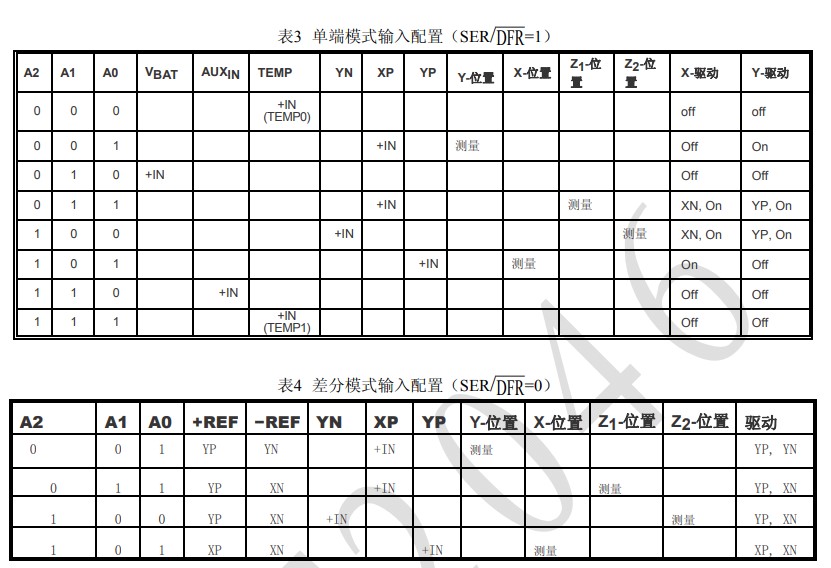

根据下图单端配置表，可以看出000和111检测TEMP，001和011均检测XP，010测VBAT，100测YN，101测YP，110测AUX。这些引脚功能不一，需要从原理图上看出其对应功能。

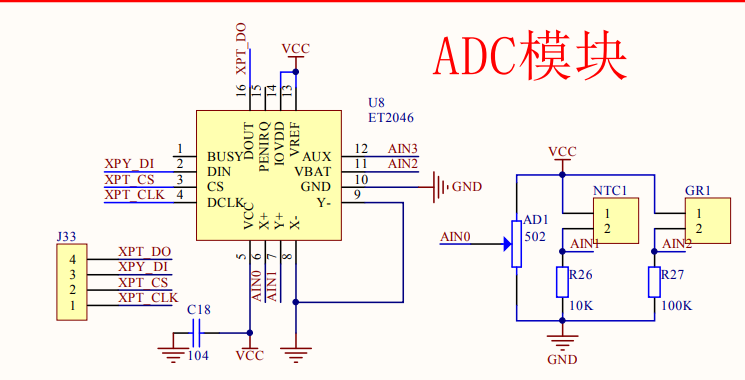

对应到原理图上，可以看到：
X+，也就是刚刚配置的XP对应AIN0，AIN0对应滑动电阻。
Y+，也就是刚刚配置的YP对应AIN1，AIN0对应热敏电阻。
AUX对应AIN3，开发板上这个引脚单独引出来了。
VBAT对应AIN2，AIN2对应光敏电阻。
我选择测量这四个引脚的电压，那么输入的命令对应就是。
0x94：滑动电阻，0xA4：光敏电阻，0xD4：热敏电阻，0xE4：AUX引脚

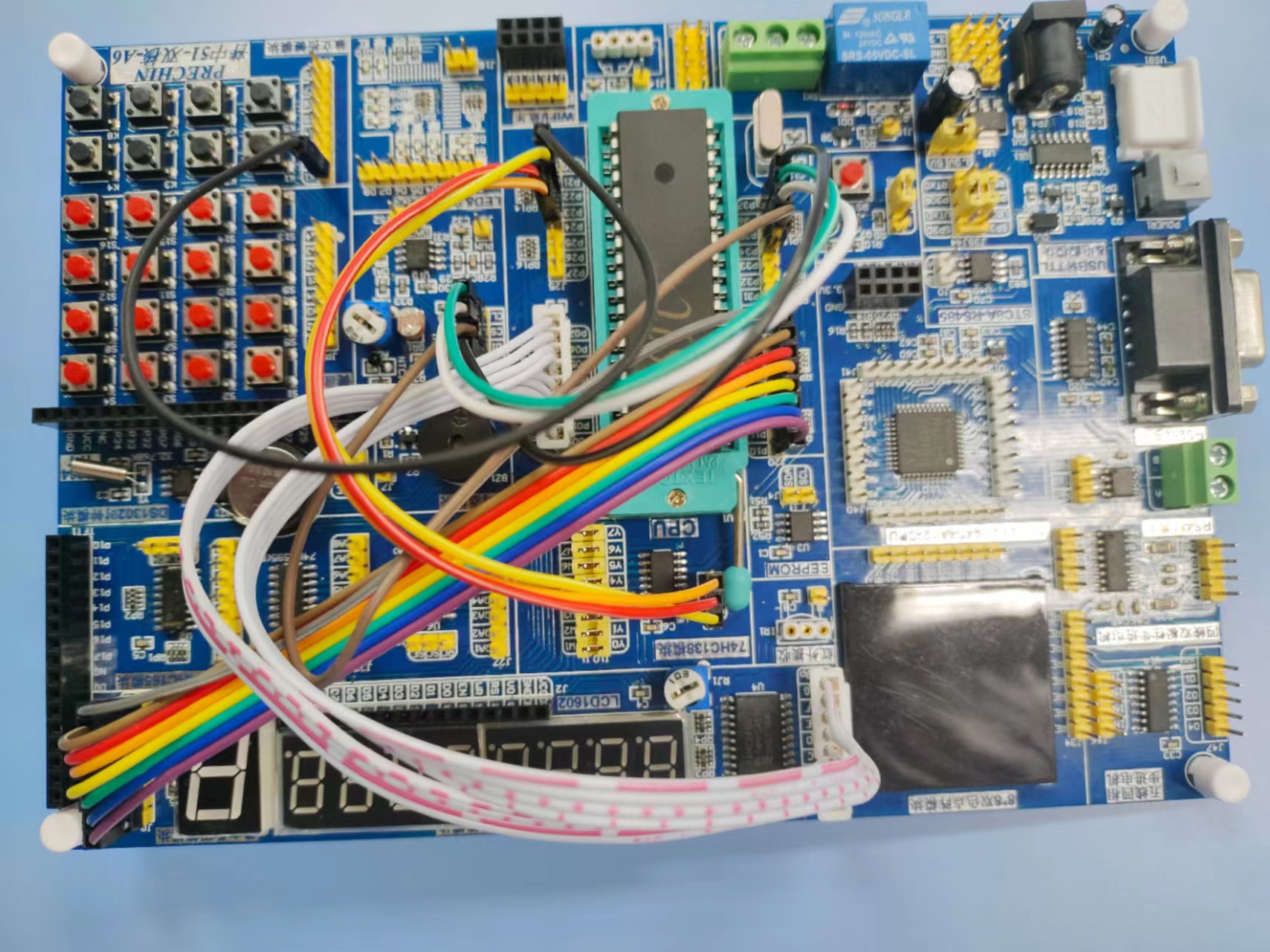

三、接线

AD/DAC
P34–>DI
P35–>CS
P36–>CL
P37–>DO
数码管
J22–>J6
P22–>J9(A)
P23–>J9(B)
P24–>J9©
静态数码管8根线接P1口8个引脚

P20对应按键控制当前显示引脚

四、选择数码管芯片原理讲解

这个开发板并没有连接好线路，我们需要自行连线，在连接数码管的时候，P20、P21、P22三个引脚接到了74HC138译码器上，这个译码器将3位输入对应到8位输出，也就是J10那一排引脚，然后通过跳线帽，将J10与J1相连接，就可以位选数码管了，而段选数码管显示数字就靠P0口，接到J6的引脚上，但是驱动电流不足，我们可以看到J6通往数码管的路上有个U4（74HC245），用来加强驱动电流。

五、代码

main文件



#include "reg52.h"
#include"XPT2046.h"

typedef unsigned int u16;	  //对数据类型进行声明定义
typedef unsigned char u8;

sbit LSA=P2^2;	//数码管位选
sbit LSB=P2^3;
sbit LSC=P2^4;
sbit P20=P2^0;

u8 flag = 0;	//引脚标号
u8 disp[4];
u8 code t_display[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};		//数码管0-9

void delay(u16 i)	//延时i*10us
{
	while(i--);
}

/*******************************************************************************
* 函数名         :Nixie_dis()
* 函数功能		 :数码管显示函数
* 输入           : 无
* 输出         	 : 无
*******************************************************************************/
void Nixie_dis()
{
	u8 i;
	for(i=0;i<4;i++)
	{
		switch(i)	 //位选，选择点亮的数码管，
		{
			case(0):
				LSC=0;LSB=0;LSA=0; break;//显示第0位
			case(1):
				LSC=0;LSB=0;LSA=1; break;//显示第1位
			case(2):
				LSC=0;LSB=1;LSA=0; break;//显示第2位
			case(3):
				LSC=0;LSB=1;LSA=1; break;//显示第3位
		}
		P0=disp[i];//发送数据
		delay(100); //间隔一段时间扫描
		P0=0x00;//消隐
	}
}

/*******************************************************************************
* 函数名         :Data_dis()
* 函数功能		 :数据处理函数
* 输入           : 无
* 输出         	 : 无
*******************************************************************************/
void Data_dis()
{
	u16 temp;
	u8 i;

	if(P20==0)		//松手检测
	{
		while(P20==0)
		{
			Nixie_dis();		//卡这里的时候也可以显示原先的数字
		}
		flag++;
		if(flag == 4)
			flag = 0;
	}

	if(i==50)
	{
		i=0;
		switch(flag)
		{
			case 0:	temp = Read_AD_Data(0x94);break;		//(0x94/0xB4)电位器
			case 1: temp = Read_AD_Data(0xA4);break;		//光敏电阻
			case 2: temp = Read_AD_Data(0xD4);break;		//热敏电阻
			case 3: temp = Read_AD_Data(0xE4);break;		//AUX
		}
	}
	i++;
	disp[0]=t_display[temp/1000];//千位
	disp[1]=t_display[temp%1000/100];//百位
	disp[2]=t_display[temp%1000%100/10];//个位
	disp[3]=t_display[temp%1000%100%10];
	P1 = ~t_display[flag];		//静态数码管
}

/*******************************************************************************
* 函 数 名       : main
* 函数功能		 : 主函数
* 输    入       : 无
* 输    出    	 : 无
*******************************************************************************/
void main()
{
	while(1)
	{
		Data_dis();	 //数据处理函数
		Nixie_dis();//数码管显示函数
	}
}

xpt2046.h文件

#ifndef	  __XPT2046_H_
#define   __XPT2046_H_

//---包含头文件---//
#include<reg52.h>
#include<intrins.h>

//---重定义关键词---//
#ifndef uchar
#define uchar unsigned char
#endif

#ifndef uint
#define uint  unsigned int
#endif

#ifndef ulong
#define ulong  unsigned long
#endif

//---定义使用的IO口---//
sbit DOUT = P3^7;	  //输出
sbit CLK  = P3^6;	  //时钟
sbit DIN  = P3^4;	  //输入
sbit CS   = P3^5;	  //片选

uint Read_AD_Data(uchar cmd);
uint SPI_Read(void);
void SPI_Write(uchar dat);

#endif

xpt2046.c文件

#include"XPT2046.h"
/****************************************************************************
*函数名：TSPI_Start
*输  入：无
*输  出：无
*功  能：初始化触摸SPI
****************************************************************************/

void SPI_Start(void)
{
	CLK = 0;
	CS  = 1;
	DIN = 1;
	CLK = 1;
	CS  = 0;
}
/****************************************************************************
*函数名：SPI_Write
*输  入：dat：写入数据
*输  出：无
*功  能：使用SPI写入数据
****************************************************************************/

void SPI_Write(uchar dat)
{
	uchar i;
	CLK = 0;
	for(i=0; i<8; i++)
	{
		DIN = dat >> 7;  	//放置最高位
		dat <<= 1;
		CLK = 0;			//上升沿放置数据

		CLK = 1;

	}
}
/****************************************************************************
*函数名：SPI_Read
*输  入：无
*输  出：dat：读取 到的数据
*功  能：使用SPI读取数据
****************************************************************************/

uint SPI_Read(void)
{
	uint i, dat=0;
	CLK = 0;
	for(i=0; i<12; i++)		//接收12位数据
	{
		dat <<= 1;

		CLK = 1;
		CLK = 0;

		dat |= DOUT;

	}
	return dat;
}

/****************************************************************************
*函数名：Read_AD_Data
*输  入：cmd：读取的X或者Y
*输  出：endValue：最终信号处理后返回的值
*功  能：读取触摸数据
****************************************************************************/
uint Read_AD_Data(uchar cmd)
{
	uchar i;
	uint AD_Value;
	CLK = 0;
	CS  = 0;		//拉低使能XPT2046
	SPI_Write(cmd);
	for(i=6; i>0; i--); 	//延时等待转换结果
	CLK = 1;	  //发送一个时钟周期，清除BUSY
	_nop_();
	_nop_();
	CLK = 0;
	_nop_();
	_nop_();
	AD_Value=SPI_Read();
	CS = 1;		//关闭XPT2046
	return AD_Value;
}

所有资料和代码已打包放资源栏了，欢迎各位指正错误，阅读此文，非常感谢。
