以太网物理层规范

以太网物理层规范

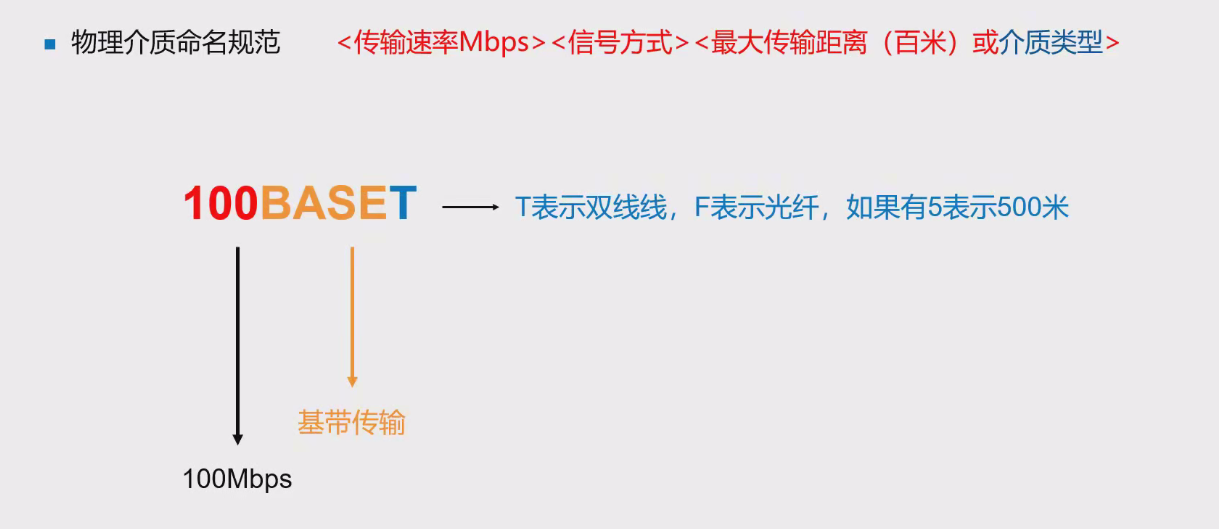

首先是物理介质的命名规范啊，下面举了一个例子。比如说100 base t，它表示什么意思？前面的100表示的是它传输的速率是100 Mbps。100M每秒base表示，基带传输里面传的是数字信号，然后T表示的是双绞线。如果有F般表示光纤favor嘛，然后如果后面还有数字，如果有数字五表示它能传500米。有数字二大概能传200米，这就是物理介质.

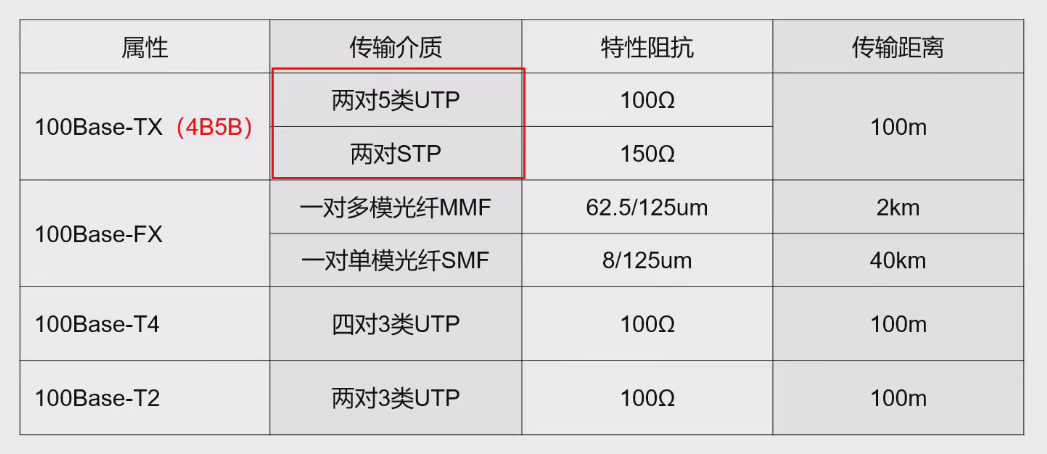

快速以太网802.3u (100M)

其实以太网的规范有很多，最传统的以太网802.3，已经淘汰了啊，考试也不怎么考。所以我们就直接从快速以太网802.3u开始哈，这也是历年考试当中的一个重点。以前经常爱考百兆千兆啊，现在这些年考千兆和万兆啊，稍微多一点啊，当然偶尔也会考百兆。那这三个标准其实现在啊，有40g、100g的有400g的啊，前段时间我看了800g的都已经商用了，就单端口800g啊，一个端口800g，一般在运营商啊，在数据中心里边用。

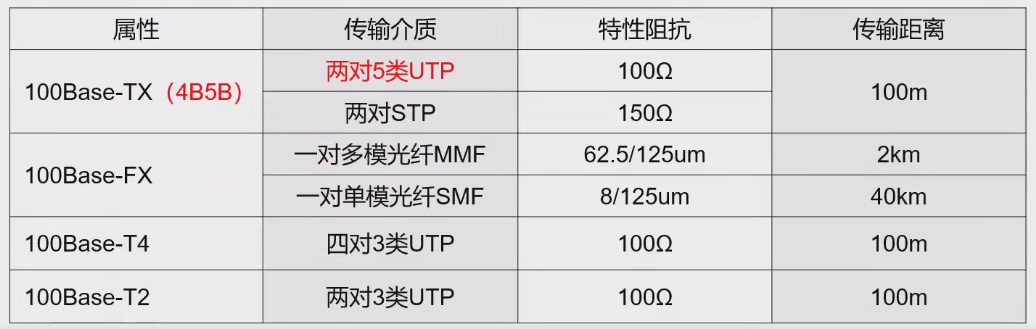

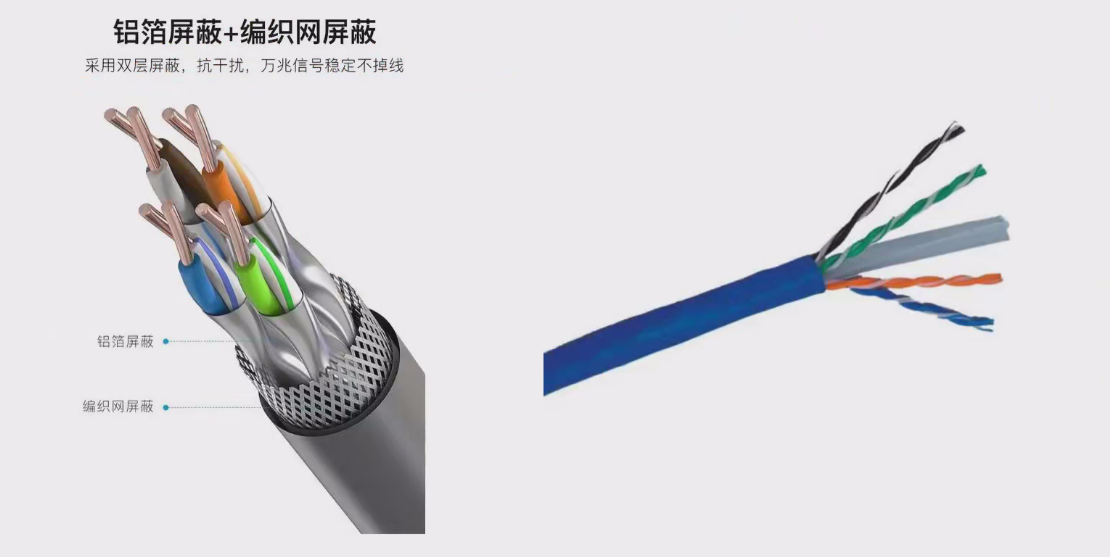

stp是屏蔽双绞线，然后utp啊表示非屏蔽双绞线。可能有些人对屏蔽双界线和非屏蔽双界线没什么感觉啊，我给你们看一下，这就是非屏蔽双界线，你看里边是没有做屏蔽的；这是屏蔽双绞线，外面用了一层这个组织网屏蔽，里边有这种金属的稀薄去做屏蔽，它能够防止外界的干扰啊，从而信号更加稳定啊一般，像一些高级一点的什么七类啊，等等好多都是要用屏蔽线了。

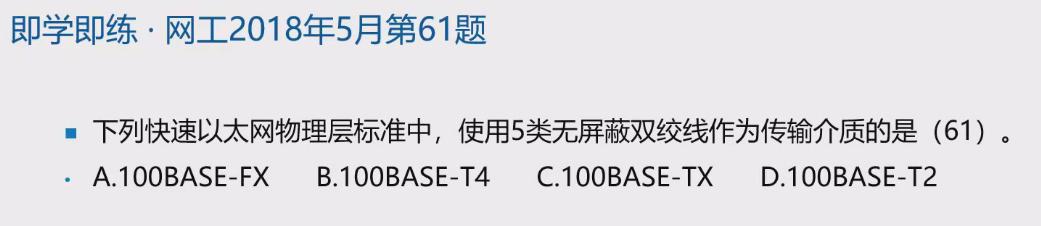

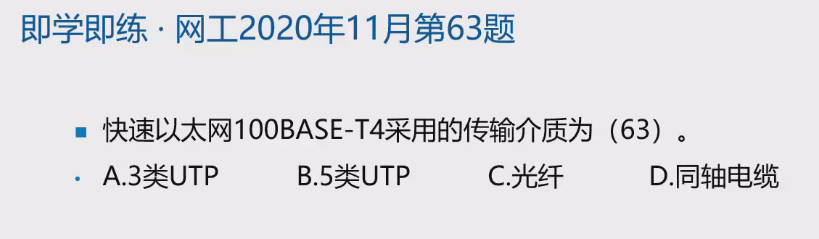

解析：快速以太网是百兆，掌握百兆和干兆以太网物理层标准。

千兆以太网(1000M)

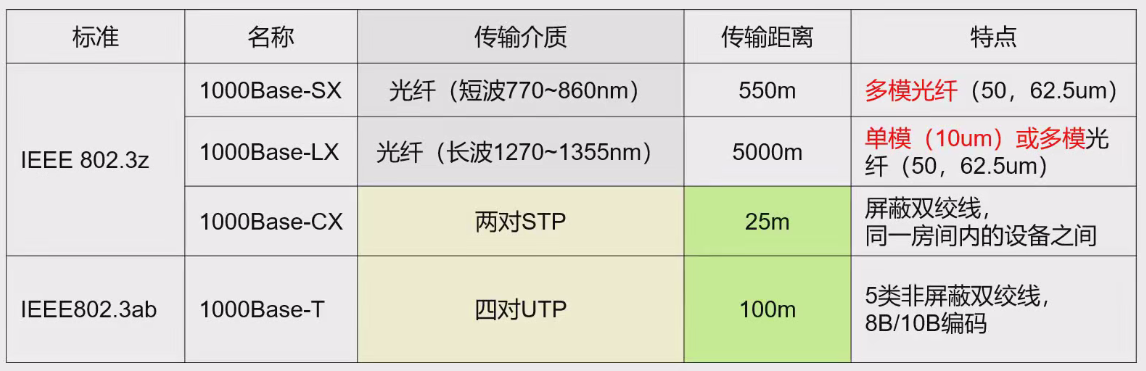

• 千兆以太网两个标准802.3z和802.3ab(1000BASE-T)，千兆需要4对双绞线，达到100米传输。

• 1000BASE-LX标准可以使用单模和多模光纤传输。

• 千兆以太网编码方法:4B/5B或8B/9B。

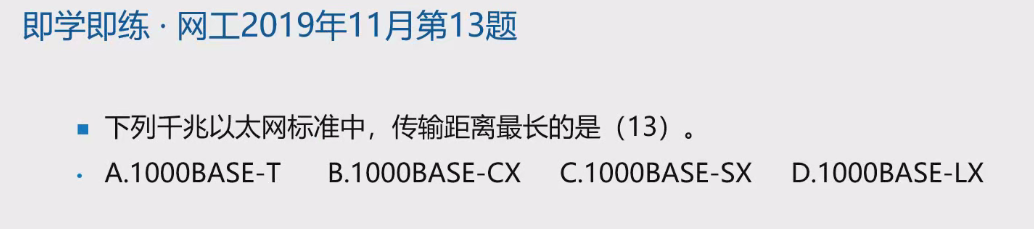

多模光纤LX是单模光纤多模一般传500米左右。然后单模能传到五公里啊，其实不止五公里啊，能传到80公里到100公里都能传，有100公里的光模块。

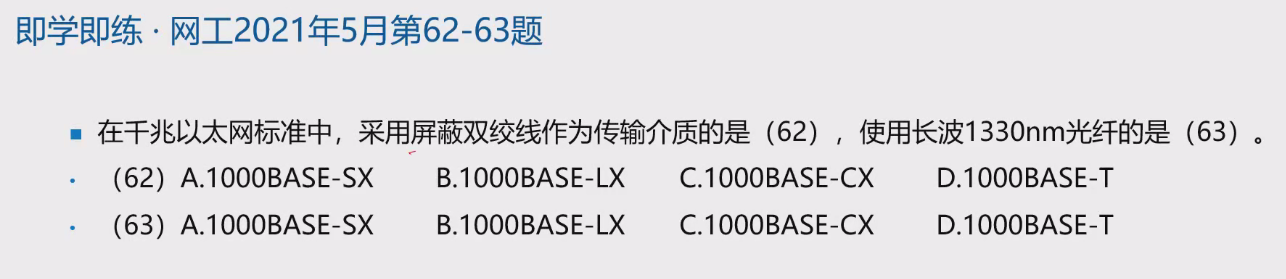

这里边有一个1000 base-cx，它特殊在两点。第一，他只能传25米，这个就是废人一个是吧？你只能传25米，其实挺垃圾的，然后它还有一还有一个特点，就是要用屏蔽双绞线去传。实际项目用屏蔽双绞线用的很少，第一屏蔽双绞线贵，考试会爱考它。

这里边有一点需要注意哈，网工上面写的，802.3ab(1000BASE-T)用的是8b10b编码，这其实是错，它其实用的是pam5这个编码啊，这，反正网工教材上是写错了的啊，网归第二版的教材上有两个地方，一个地方写的是胖五。一个地方写的是8b 10b币啊，我们按pam5去算哈。

解析：以太网(10M)是IEEE 802.3，快速以太网(100M)是IEEE 802.3u，千兆以太网(1000M/1G)是IEEE 802.3z/802.3ab，万兆以太网(10G)是IEEE 802.3ae，40G/100以太网是IEEE 802.3ba，400G以太网是IEEE 802.3bs。

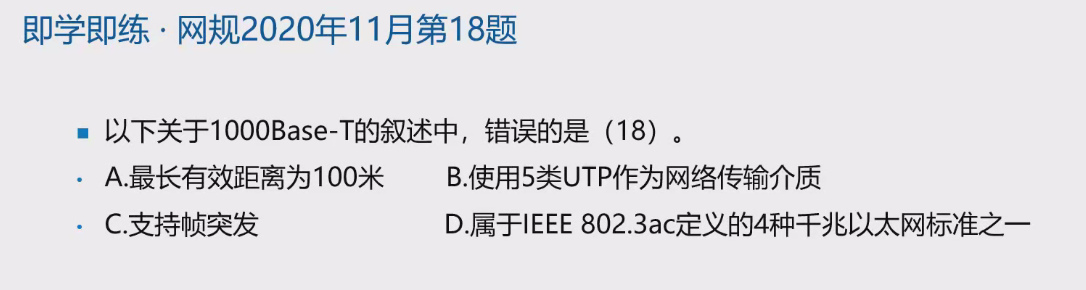

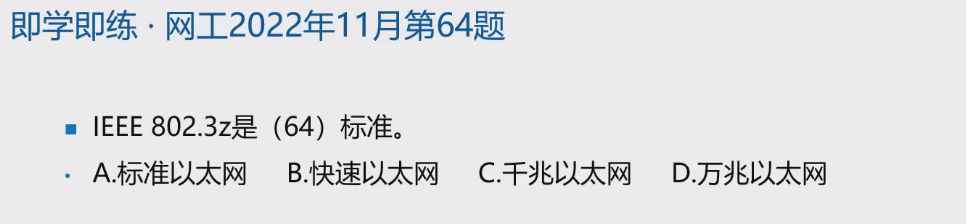

解析：千兆以太网的两个标准是802.3z和802.3ab，1000BASE-T属于802.3ab.

万兆以太网802.3ae(10G)

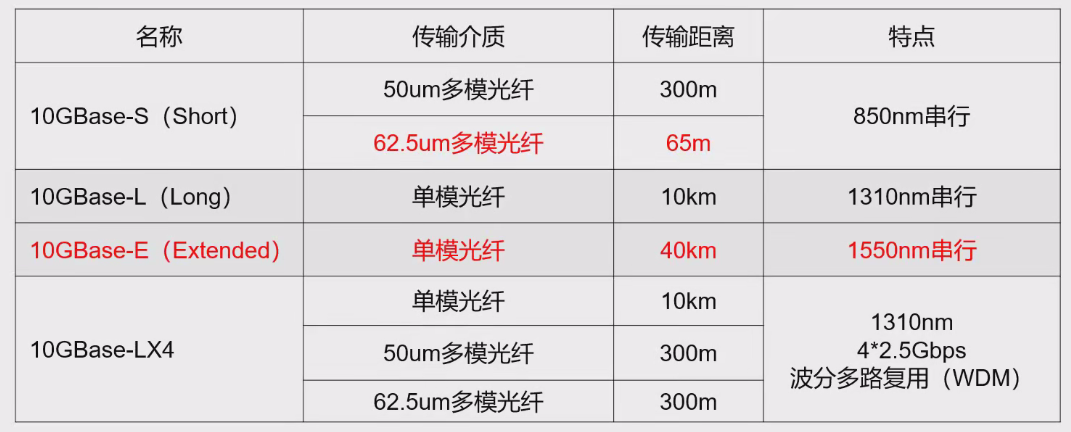

• 万兆以太网标准:IEEE802.3ae，支持10G速率，可用光纤或者双绞线传输。

• 万兆以太网基本应用于点到点线路，不再共享带宽，没有冲突检测，载波监听和多路访问技术也不再重要。万兆以太网和万兆以太网采用与传统以太网同样的帧结构。

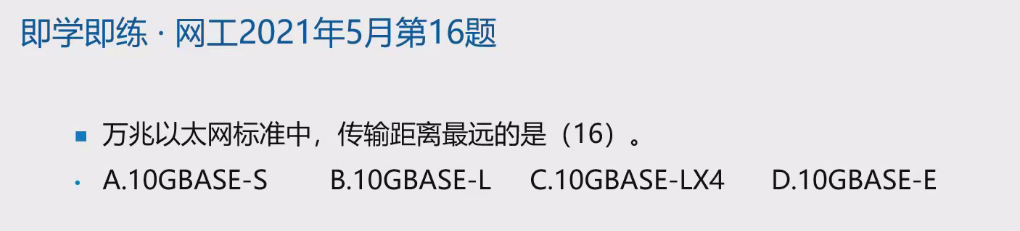

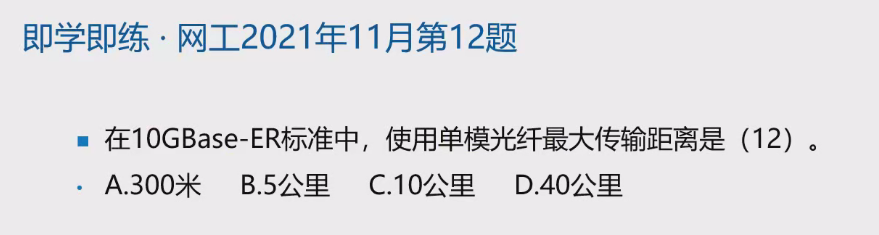

解析：10GBASE-E 40KM

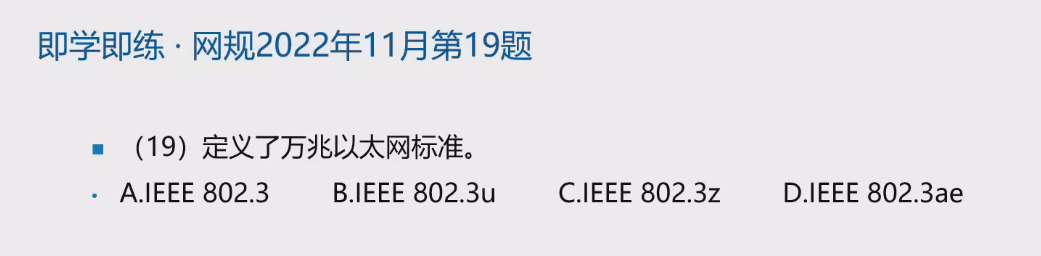

解析：IEEE 802.3表示传统以太网(10M)，IEEE 802.3u表示快速以太网(100M)IEEE 802.3z/802.3ab表示千兆以太网(1000M/1G)，IEEE 802.3ae表示万兆以太网(10G)，IEEE802.3ba表示40G/100以太网，IEEE 802.3bs表示400G以太网。
