配置多个OSPF区域，包括骨干区域和非骨干区域，并通过虚链路实现区域间通信。设置路由策略确保区域间及ISP的可达性，使用GRE隧道技术连接远程网络。同时，进行NAT转换和默认路由发布，以实现全网可达。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

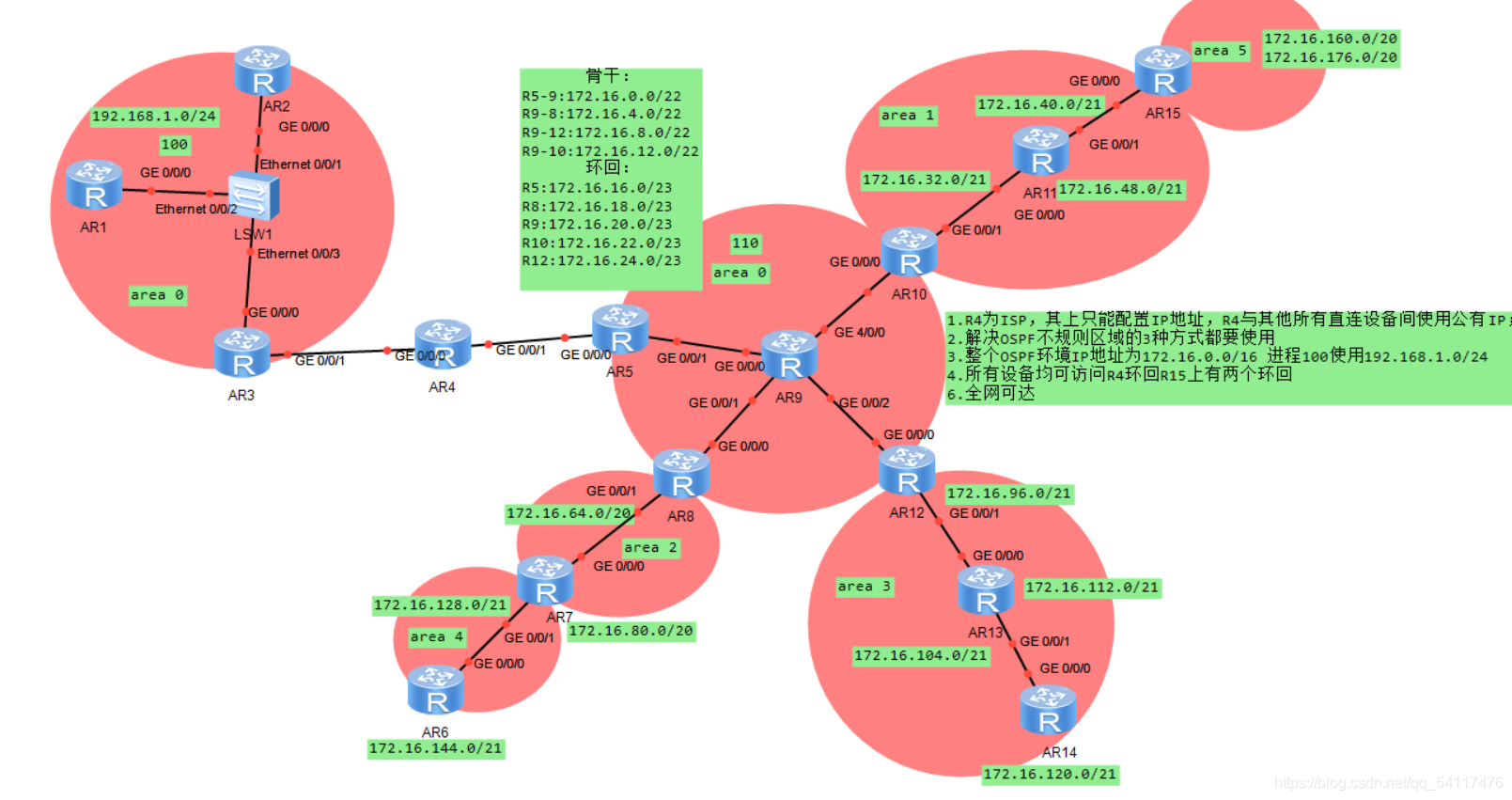

1.划分网段

ospf 110
172.16.0.0/16
172.16.00000000.0
area 0 172.16.000 0 0000.0/19
划分区域骨干和环回划分
   骨干：
   172.16.0.0/22
   172.16.4.0/22
   172.16.8.0/22
   172.16.12.0/22
   环回：
   R5:172.16.16.0/23
   R8:172.16.18.0/23
   R9:172.16.20.0/23
   R10:172.16.22.0/23
   R12:172.16.24.0/23

area 1 172.16.0010 0 000.0/19
   骨干：
   172.16.32.0/21
172.16.40.0/21
   环回：
   R11:172.16.48.0/21

area 2 172.16.010 00000.0/19
   骨干：
   172.16.64.0/20
   环回：
   R7:172.16.80.0/20

area 3 172.16.0110 0 000.0/19
   骨干：
   172.16.96.0/21
   172.16.104.0/21
   环回：
   R13:172.16.112.0/21
   R14:172.16.120.0/21

area 4 172.16.1000 0 000.0/19
   骨干：
   172.16.128.0/21
   环回：
   R6:172.16.144.0/21

area 5 172.16.101 00000.0/19
   环回：
   R15:172.16.160.0/20
   R15:172.16.176.0/20

2.左边area 0区域可以访问ISP

ospf 100 router-id 3.3.3.3
 default-route-advertise always（强加下放缺省在OSPF中）
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 192.168.1.3 0.0.0.0
#
ip route-static 0.0.0.0 0.0.0.0 34.1.1.2
#
acl number 2000
 rule 5 permit
#
interface GigabitEthernet0/0/1
 ip address 34.1.1.1 255.255.255.0
 nat outbound 2000

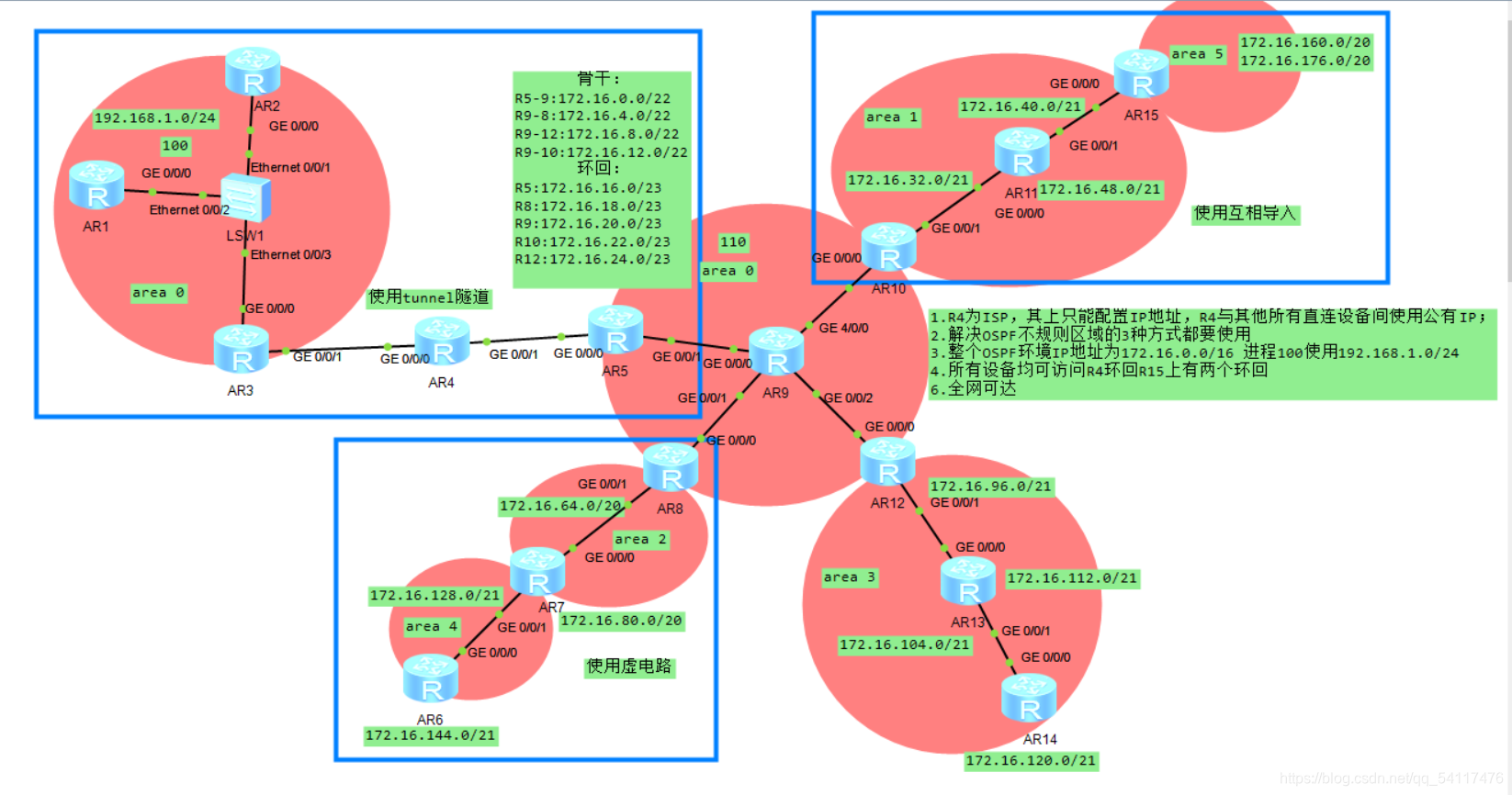

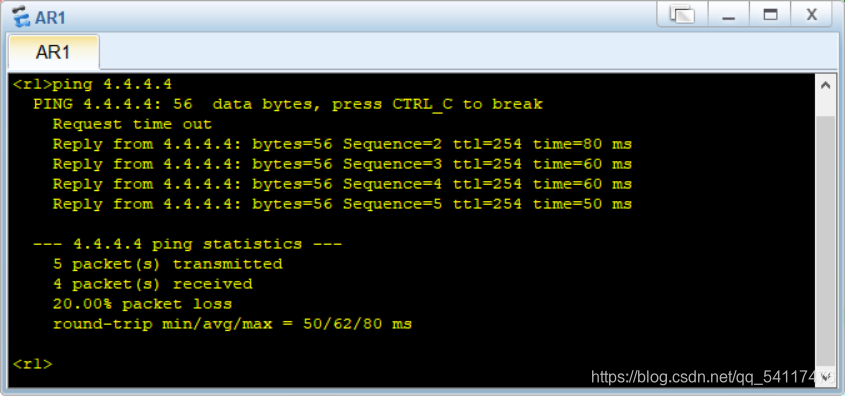

3.右边可以访问ISP

虚链路区域中

[R7]os
[R7]ospf 110
[R7-ospf-110]area 2（穿越区域）
[R7-ospf-110-area-0.0.0.2]vlink-peer 8.8.8.8（对端路由的ID）
[R7-ospf-110-area-0.0.0.2]
Jul 24 2021 11:17:29-08:00 R7

[R8]ospf
[R8]ospf 110
[R8-ospf-110]area 2
[R8-ospf-110-area-0.0.0.2]vlink-peer 7.7.7.7

隧道中

[R3]interface Tunnel 0/0/1
[R3-Tunnel0/0/1]ip address 192.168.2.1 24
[R3-Tunnel0/0/1]tunnel-protocol gre
[R3-Tunnel0/0/1]source g0/0/1
[R3-Tunnel0/0/1]destination 45.1.1.2
[R3]ospf
[R3]ospf 100
[R3-ospf-100]area 0
[R3-ospf-100-area-0.0.0.0]network 192.168.2.1 0.0.0.0

[R5]interface Tunnel 0/0/0
[R5-Tunnel0/0/0]ip address 192.168.2.2 24
[R5-Tunnel0/0/0]tunnel-protocol gre
[R5-Tunnel0/0/0]source g0/0/0
[R5-Tunnel0/0/0]destination 34.1.1.1
[R5]ospf
[R5]ospf 110
[R5-ospf-110]area 0
[R5-ospf-110-area-0.0.0.0]network 192.168.2.2 0.0.0.0

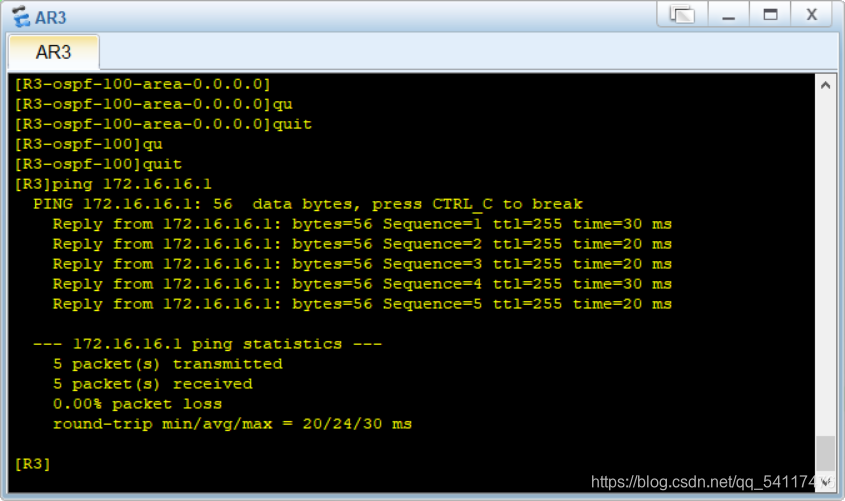

互相导入区域

[R15-ospf-101]import-route ospf 110
[R15-ospf-101]quit
[R15]ospf 110
[R15-ospf-110]import-route ospf 101
[R15-ospf-110]quit

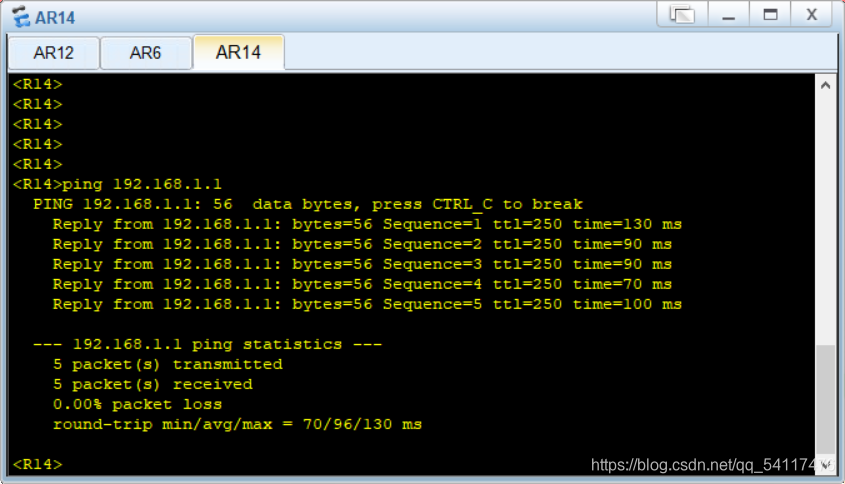

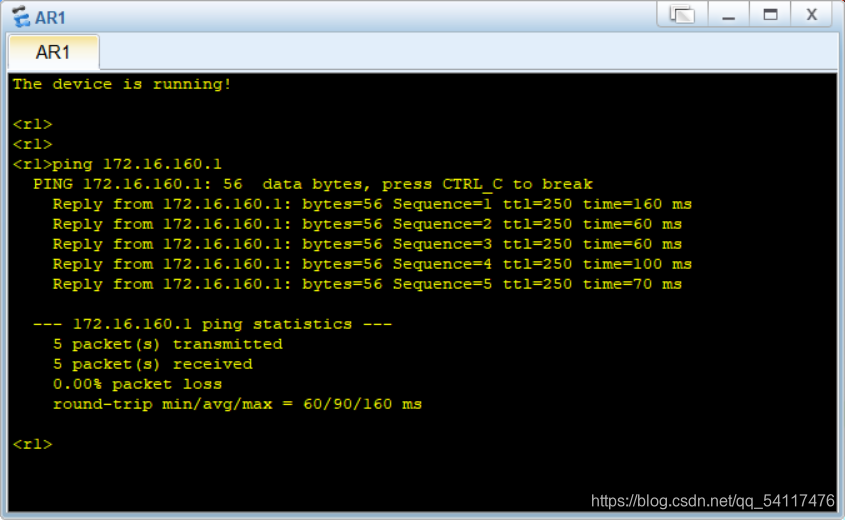

边界路由器下放地址全网可达

[R5]acl 2000
[R5-acl-basic-2000]rule permit source any
[R5-acl-basic-2000]quit
[R5]ip route-static 0.0.0.0 0 45.1.1.1
[R5]ospf 110
[R5-ospf-110]default-route-advertise
[R5]interface g0/0/0

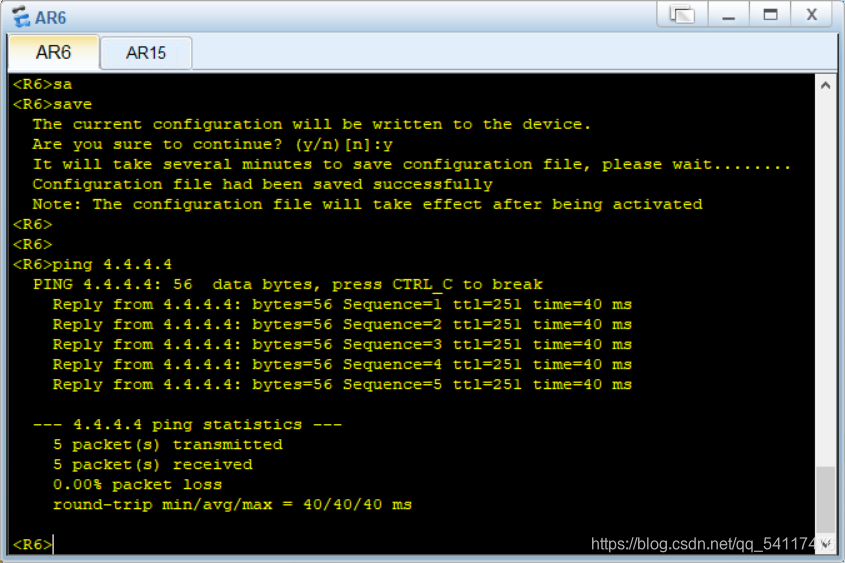

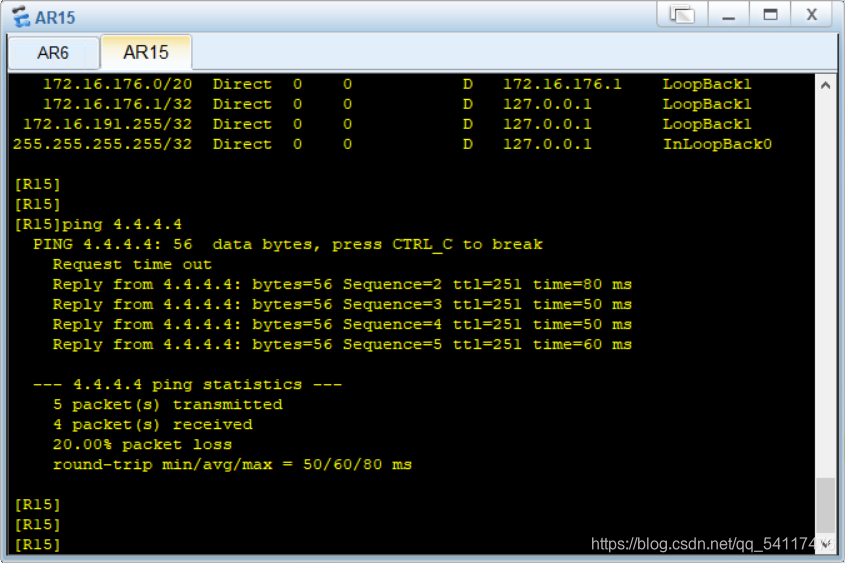

[R5-GigabitEthernet0/0/0]nat outbound 2000
