一、实验目的

  掌握vlan路由技术之三层交换机vlan路由的配置方法和结果验证。

二、实验内容

  完成中兴三层交换机vlan路由的配置和结果验证。

三、实验过程

1、实验任务说明

  如图1-1所示，PC1的IP为192.168.1.2/24，连接在二层交换的Port2端口（属于vlan10）；PC2的IP为192.168.2.2/24，连接在三层交换机的port3端口（属于vlan20）；二层交换机port1（属于vlan30）的接入端口连接到路由器R1的gei_0/1接口。请采用三层交换机vlan路由的方式，实现PC1、PC2与路由器R2之间可以互相ping通。

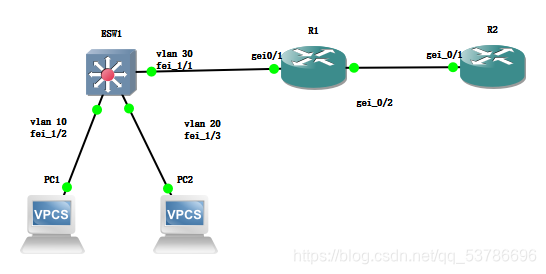

图1-1 三层交换机vlan路由的配置实例

2、业务配置流程图

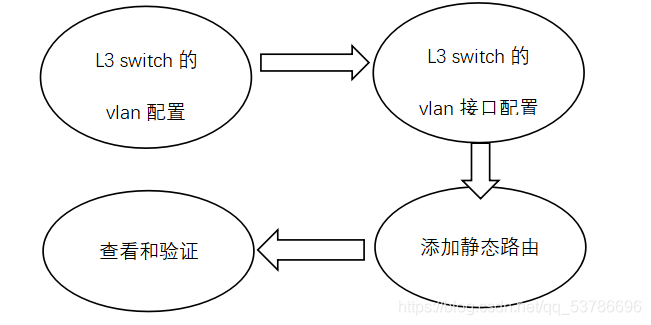

图1-2 三层交换机vlan路由的配置实验流程

3、实验配置过程

  1.L3 switch的vlan配置

L3-SW1(config)#vlan 10
L3-SW1(config-vlan10)#switchport pvid fei_1/2
L3-SW1(config-vlan10)#exit
L3-SW1(config)#vlan 20
L3-SW1(config-vlan20)#switchport pvid fei_1/3
L3-SW1(config-vlan20)#exit
L3-SW1(config)#vlan 30
L3-SW1(config-vlan30)#switchport pvid fei_1/1
L3-SW1(config-vlan30)#exit

  2.L3 switch的vlan接口配置

L3-SW1(config)#interface vlan 10
L3-SW1(config-if-vlan10)#ip address 192.168.1.1 255.255.255.0
L3-SW1(config-if-vlan10)#exit
L3-SW1(config)#interface vlan 20
L3-SW1(config-if-vlan20)#ip address 192.168.2.1 255.255.255.0
L3-SW1(config-if-vlan20)#exit
L3-SW1(config)#interface vlan 30
L3-SW1(config-if-vlan30)#ip address 192.168.3.1 255.255.255.0
L3-SW1(config-if-vlan30)#exit

  3.添加静态路由

  步骤1：L3 switch的配置

ZXR10(config)#ip route 0.0.0.0 0.0.0.0 192.168.3.2
ZXR10(config)#exit

  步骤2：路由器R1的配置

ZXR10>enable 18      							\\从普通模式切换至特权模式
Password:         								\\密码为zxr10（密码不可见）
ZXR10#configure terminal
ZXR10(config)#hostname R1
R1(config)#interface gei-2/1
R1(config-if-gei-2/1)#ip address 192.168.3.2 255.255.255.0
R1(config-if-gei-2/1)#no shutdown
R1(config-if-gei-2/1)#exit
R1(config)#interface gei-2/2
R1(config-if-gei-2/2)#ip address 10.10.10.1 255.255.255.0
R1(config-if-gei-2/2)#no shutdown
R1(config-if-gei-2/2)#exit
R1(config)#ip route 192.168.1.0 255.255.255.0 192.168.3.1
R1(config)#ip route 192.168.2.0 255.255.255.0 192.168.3.1
R1(config)#ip route 0.0.0.0 0.0.0.0 10.10.10.2
R1(config)#end

  步骤3：路由器R2的配置

ZXR10>enable 18
Password:
ZXR10#configure terminal
ZXR10(config)#hostname R2
R2(config)#interface gei-2/1
R2(config-if-gei-2/1)#ip address 10.10.10.2 255.255.255.0
R2(config-if-gei-2/1)#no shutdown
R2(config-if-gei-2/1)#exit
R2(config)#ip route 192.168.1.0 255.255.255.0 10.10.10.1
R2(config)#ip route 192.168.2.0 255.255.255.0 10.10.10.1
R2(config)#ip route 192.168.3.0 255.255.255.0 10.10.10.1
R2(config)#exit

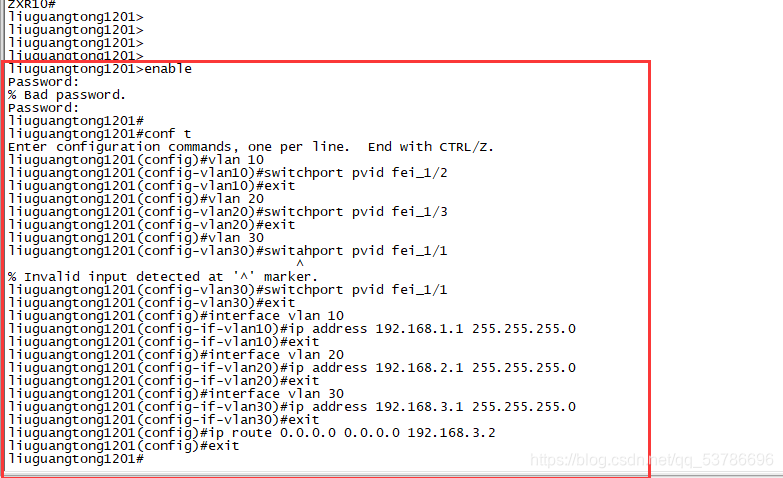

  三层交换机的配置过程如图1-3所示。

图1-3 三层交换机的配置

  路由器R2的配置过程截图忘了。

四、实验验证

  在三层交换机和路由器进行以下查看：

  步骤1：查看端口

ZXR10(config)#sh ip intface brief

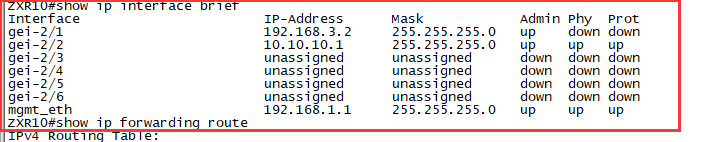

  路由器R1的接口状态和IP地址如图1-6所示。

图1-6 路由器R1的接口状态和IP地址

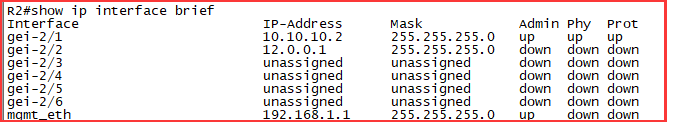

  路由器R2的接口状态和IP地址如图所示。

图1-7 路由器R2的接口状态和IP地址

  确保接口的状态和IP地址正确。

  步骤2：查看路由表中的路由条目完整。

  路由器R1的路由条目表如图1-8所示。

如图 1-8 路由器R1的路由条目表

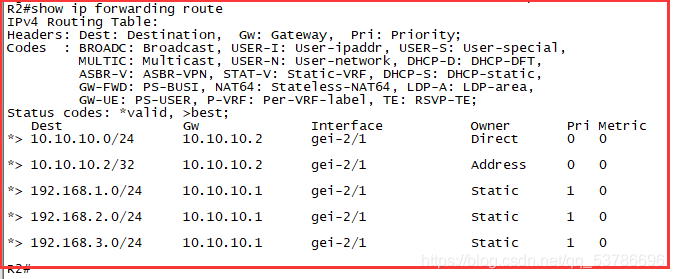

  路由器R2的路由条目表如图1-9所示。

如图 1-9路由器R2的路由条目表

  步骤3：从PC1和PC2的cmd窗口分别ping 10.10.10.2，结果是可以ping通的。

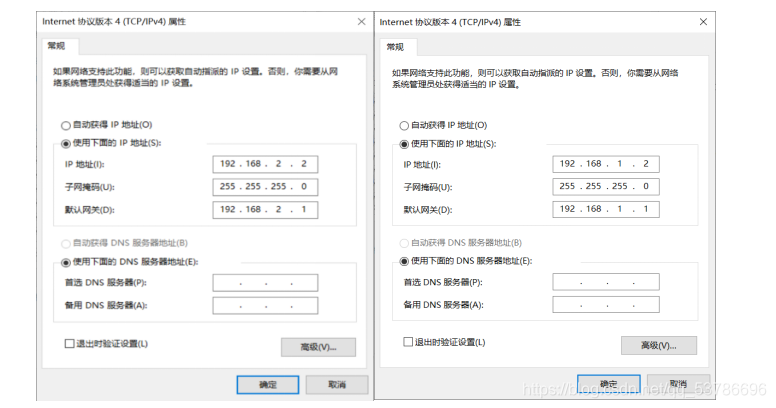

PC1，PC2的IP设置如图1-10所示。

图1-10 PC1,PC2的IP配置图

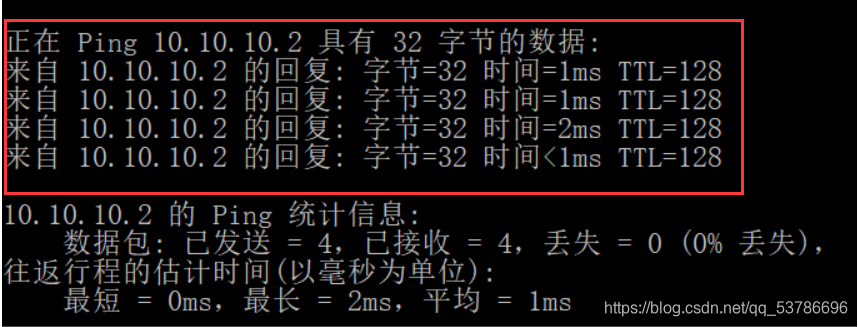

  从PC2上进行ping测试，结果如图1-11所示。

图1-11 PC1 ping10.10.10.2结果图

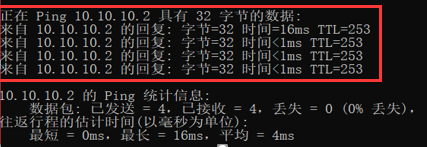

  步骤4：从PC1和PC2的cmd窗口分别ping 对方的IP地址,结果是可以ping通。如图1-12，1-13所示。

图1-12 PC1 ping pc2结果图


图1-13 PC2 ping pc1结果图

五、实验思考与总结

  1.在本实验中的唯一的疑惑是有了路由器为什么还需要三层交换机来实现vlan间信息的交换，用路由器不是跟方便吗？

  答案：三层交换机vlan之间的通信是基于硬件处理的，而路由器vlan之间的通信是基于路由器的路由软件来处理的，所以，显然三层交换机的处理速度要大于路由器处理的速度，所以，三层交换机在性能上要大于路由器。

  2. 三层交换机是带有三层路由功能的交换机，也就是这台交换机的端口既有三层路由功能，也具有二层交换功能。

  4. 利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行转发，三层交换机利用直连路由可以实现不同vlan间的相互访问。
