STM32Cubemx的安装使用,HAL库编程实现LED流水灯,以及Keil环境下的仿真运行
文章目录
前言
STM32CubeMX
是意法半导体推出的图形化配置工具
,通过傻瓜化的操作便能实现相关配置,最终能够生成C语言代码,支持多种工具链,比如MDK、IAR For ARM、TrueStudio等。 尤其值得一提的是,TrueStudio已经被ST收购,提供完全免费的版本,并且,通过插件式安装,可以将 STM32CubeMX 集成在一个IDE,使用十分方便。
一、安装教程
1. STM32CubeMX 简介

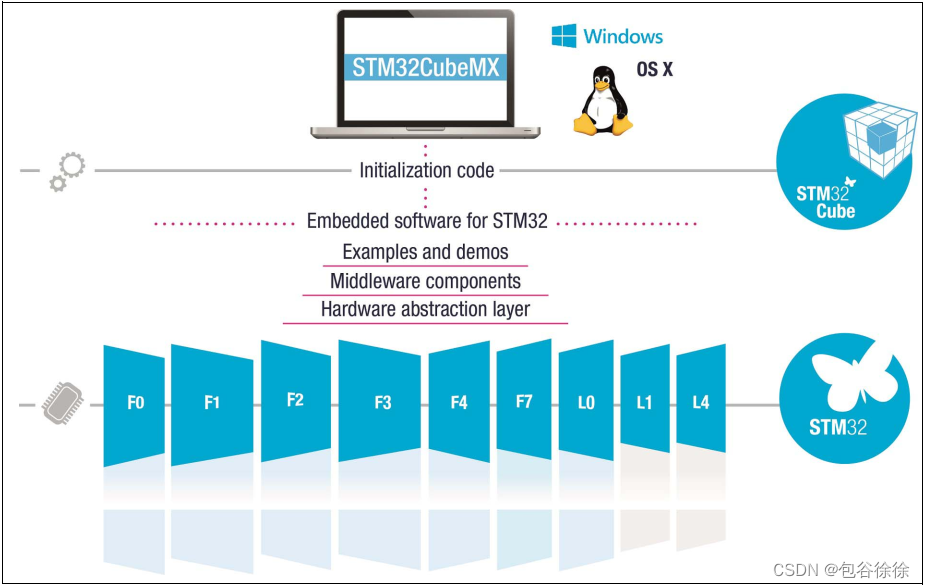

- STM32CubeMX 是 ST 意法半导体近几年来大力推荐的STM32 芯片图形化配置工具,目的就是为了方便开发者, 允许用户使用图形化向导生成C 初始化代码,可以大大减轻开发工作,时间和费用,提高开发效率。STM32CubeMX几乎覆盖了STM32 全系列芯片
- 在CubeMX上,通过傻瓜化的操作便能实现相关配置,最终能够生成C语言代码,支持多种工具链,比如MDK、IAR For ARM、TrueStudio等 省去了我们配置各种外设的时间,大大的节省了时间
- 安装CubeMx一共需要三个
JRE (Java Runtime Environment) :Java运行环境 运行JAVA程序所必须的环境的集合
STM32CubeMX
HAL库 :STM32HAL固件库,ST官方推出的另一套库
2. 安装JRE
- 于 STM32CubeMX 软件是基于
JAVA 环境
运行的,所以需要安装JRE
(Java Runtime Environment)才能使用,记得选择64位

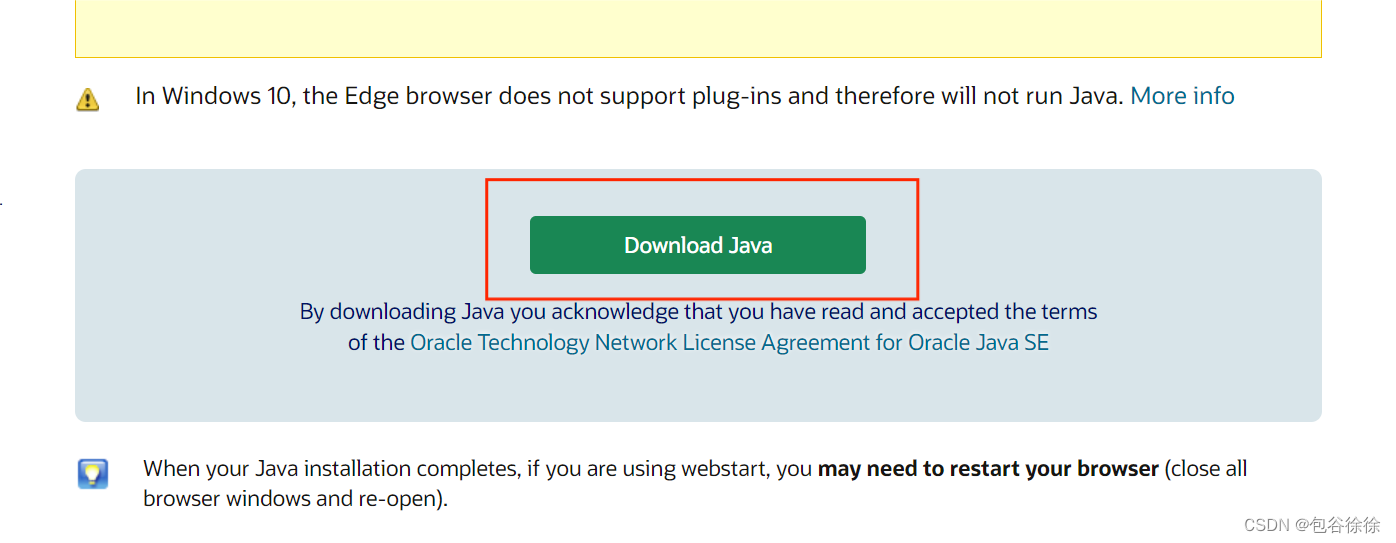

的安装 - 安装地址:https://www.java.com/en/download/manual.jsp

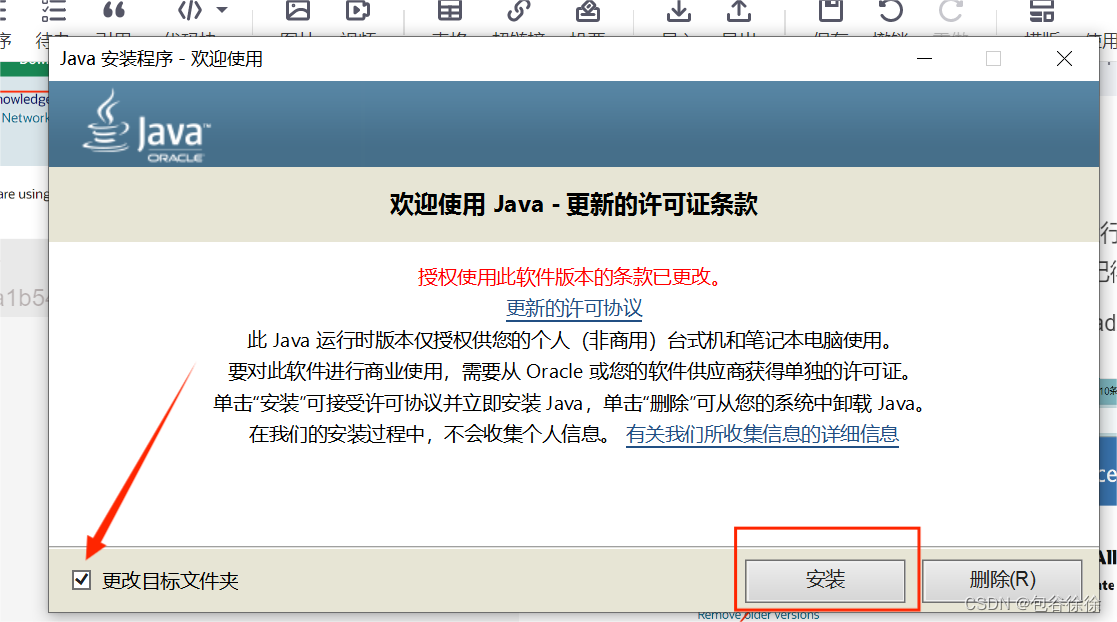

- 双击应用程序包安装:

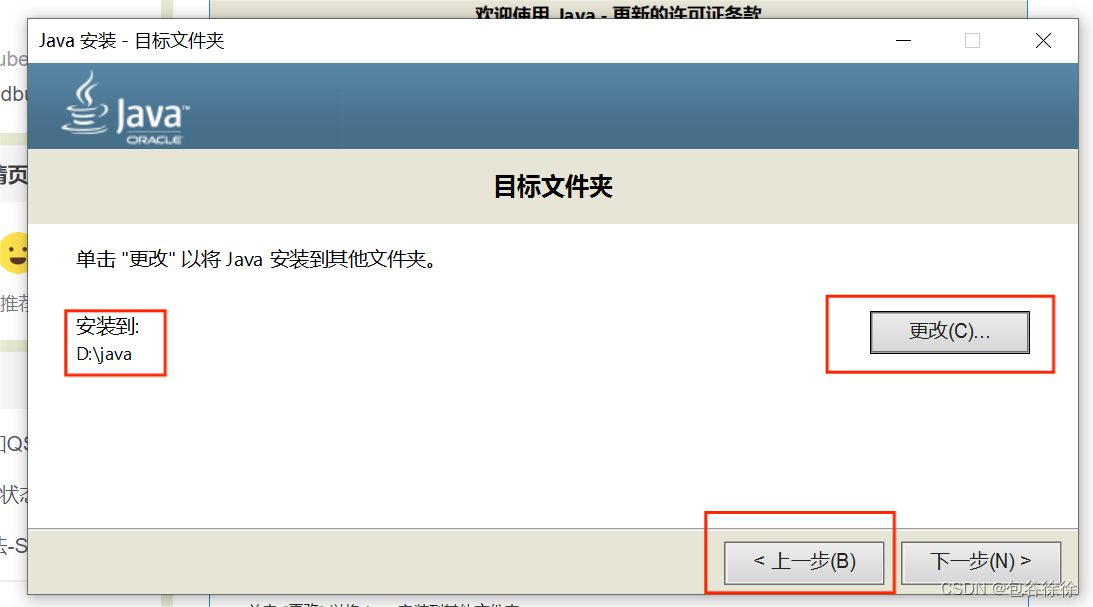

- 修改路径,点击下一步:

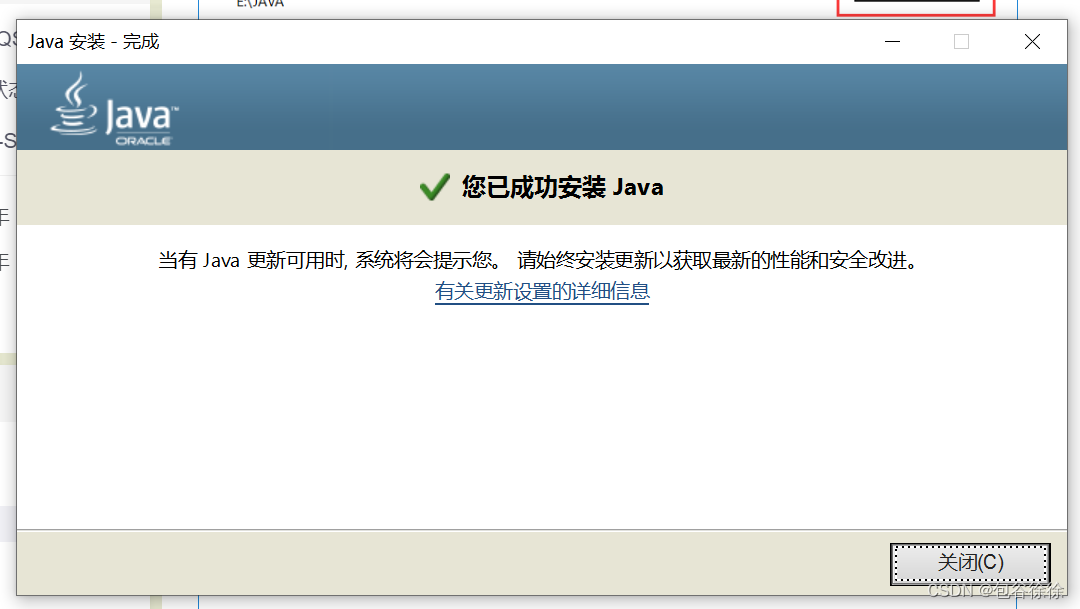

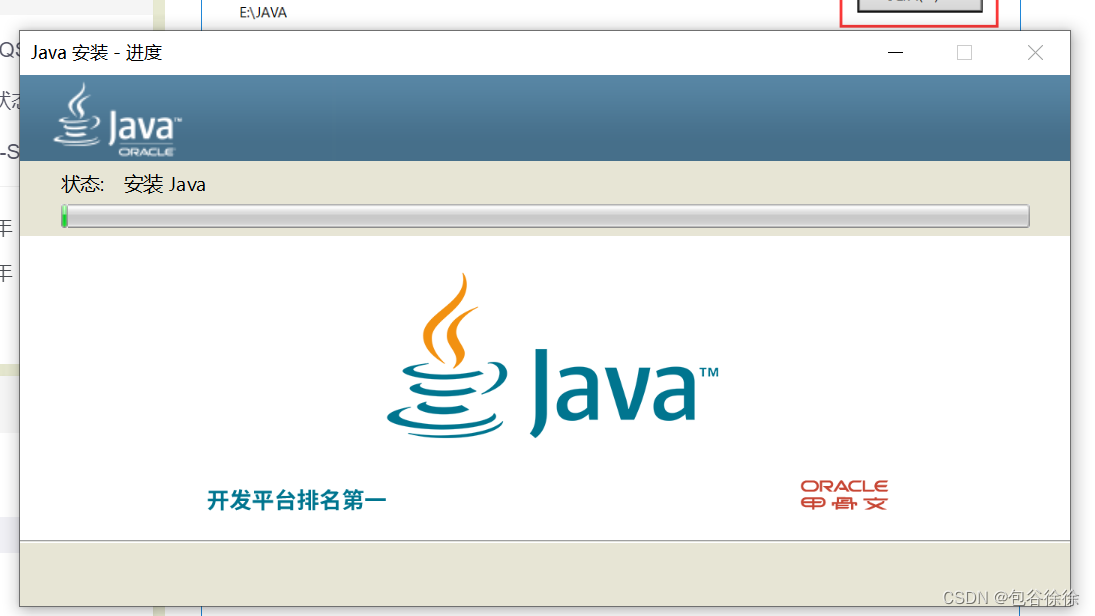

- 等待安装成功:
3. 安装STM32CubeMX 6.4.0

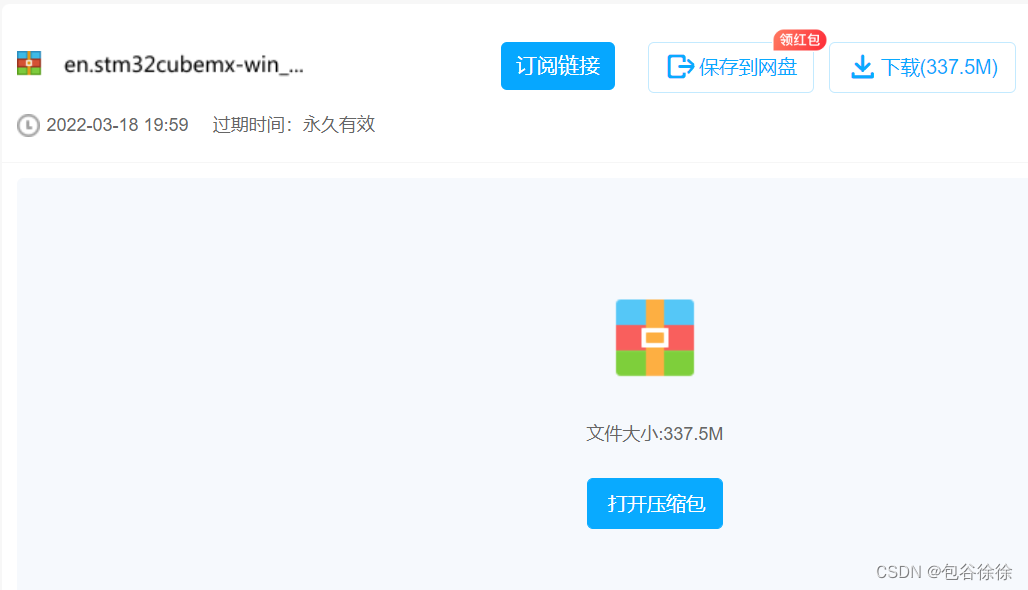

- 百度网盘:https://pan.baidu.com/s/1yKgxQk2vxyqAy4CrGHZYzA?pwd=8m4m
- 提取码: 8m4m

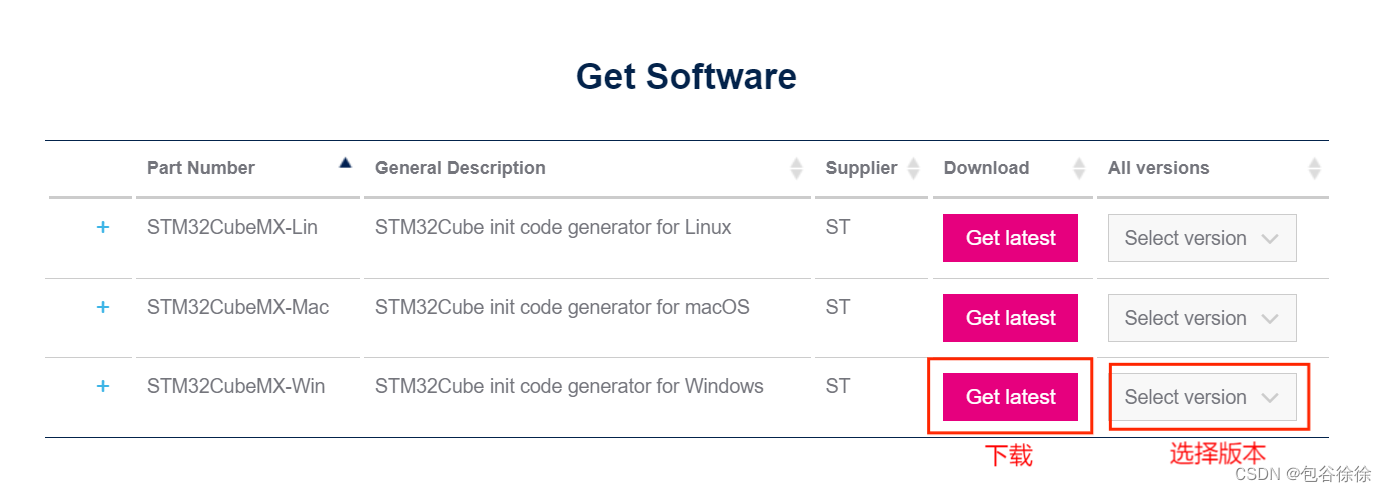

- 不想在百度网盘下载,可以去官网下载:
- 官网地址:www.st.com/stm32cubemx

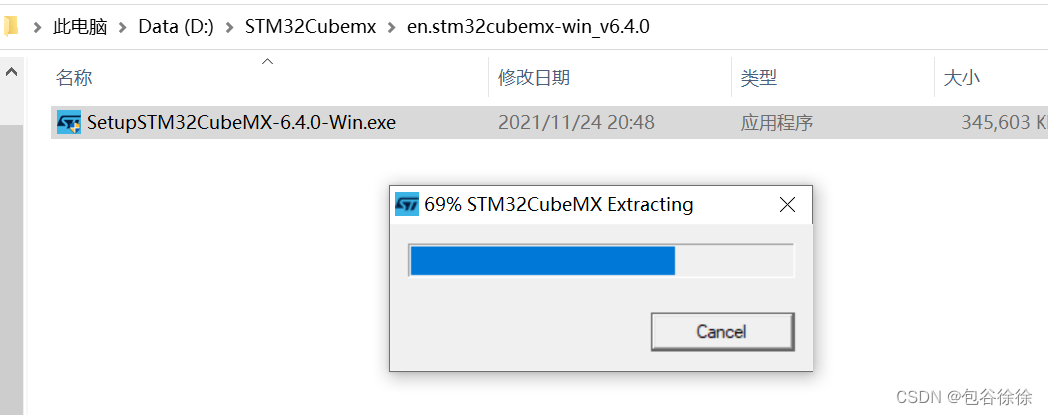

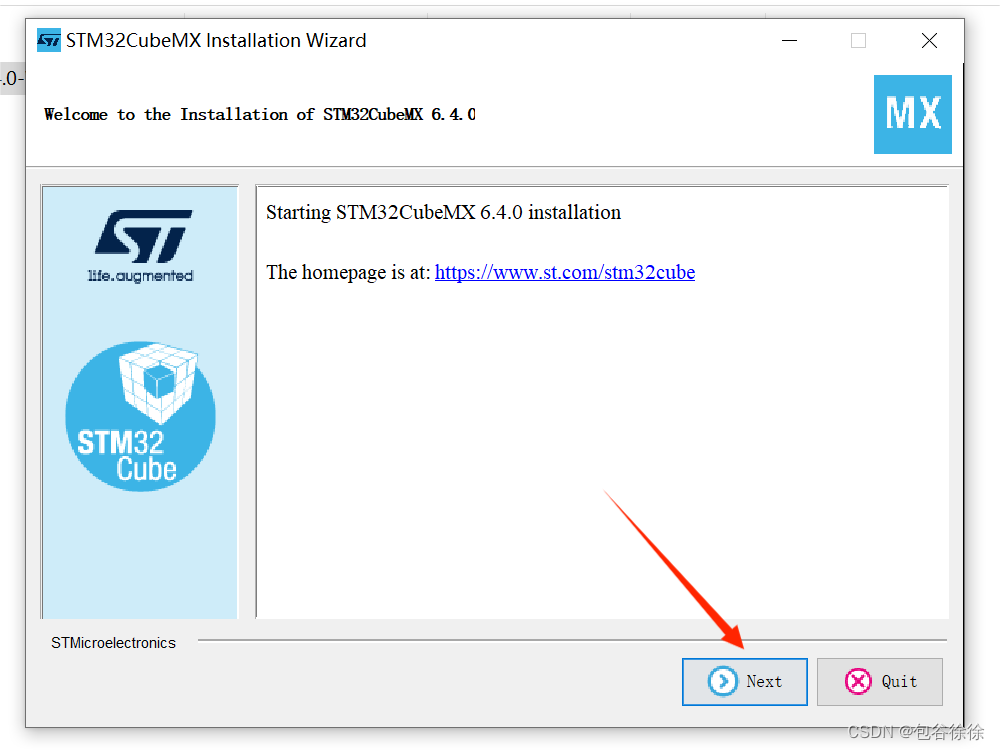

- 双击应用程序文件进行安装:

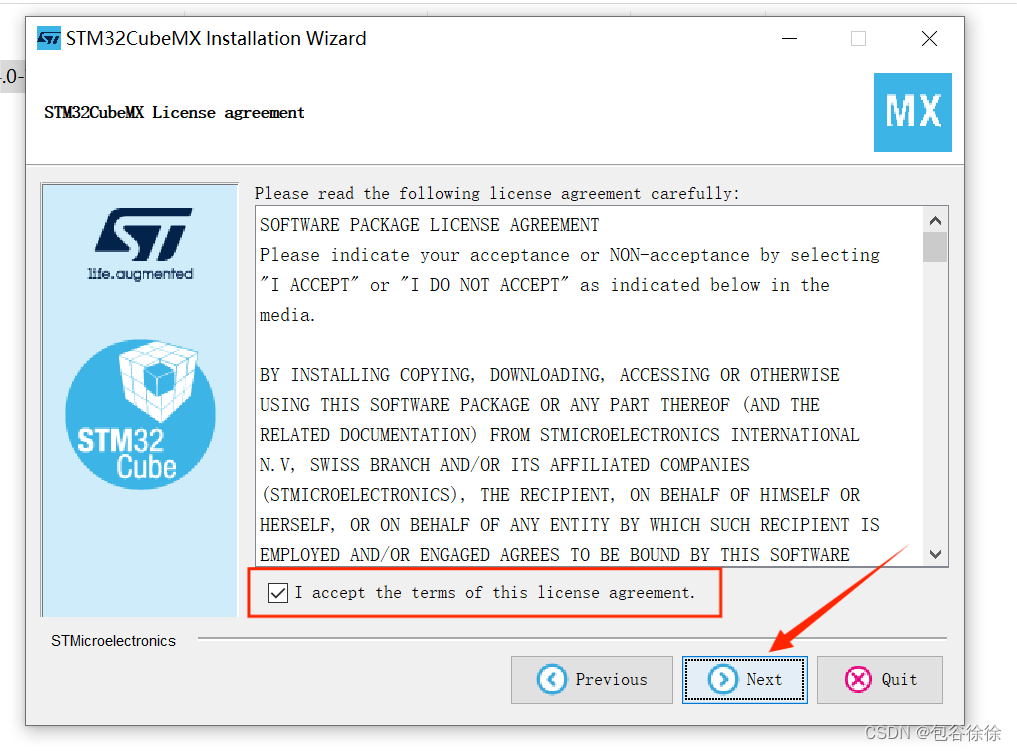

- 同意协议,下一步:

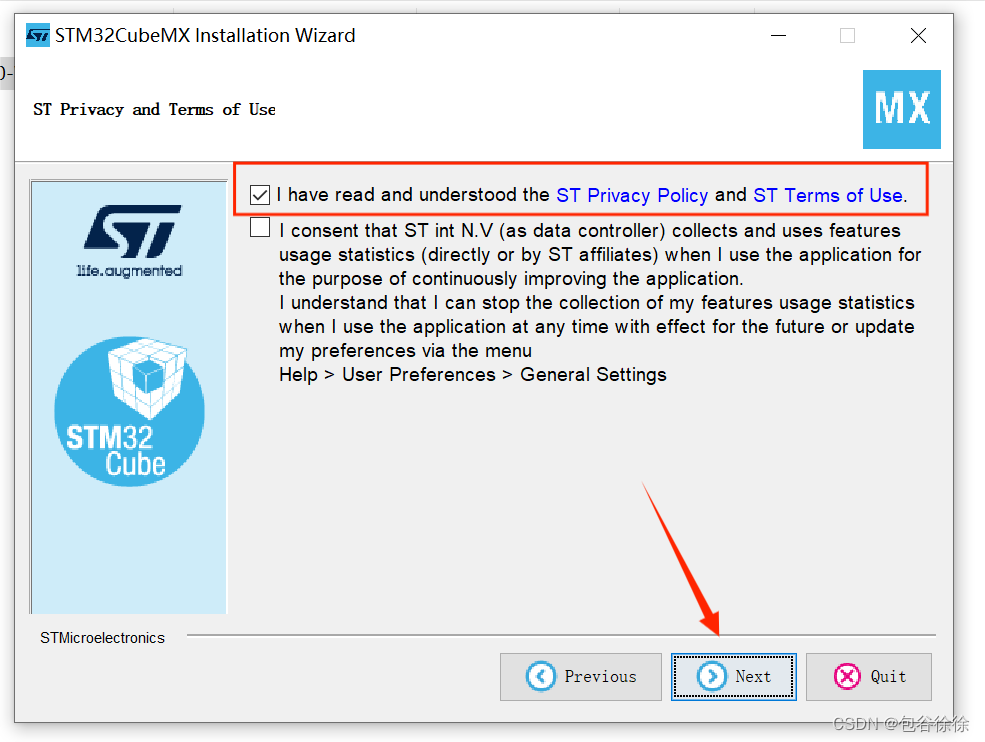

- 勾选第一个即可(第二个选项是是否同意ST公司收集你的个人使用信息等):

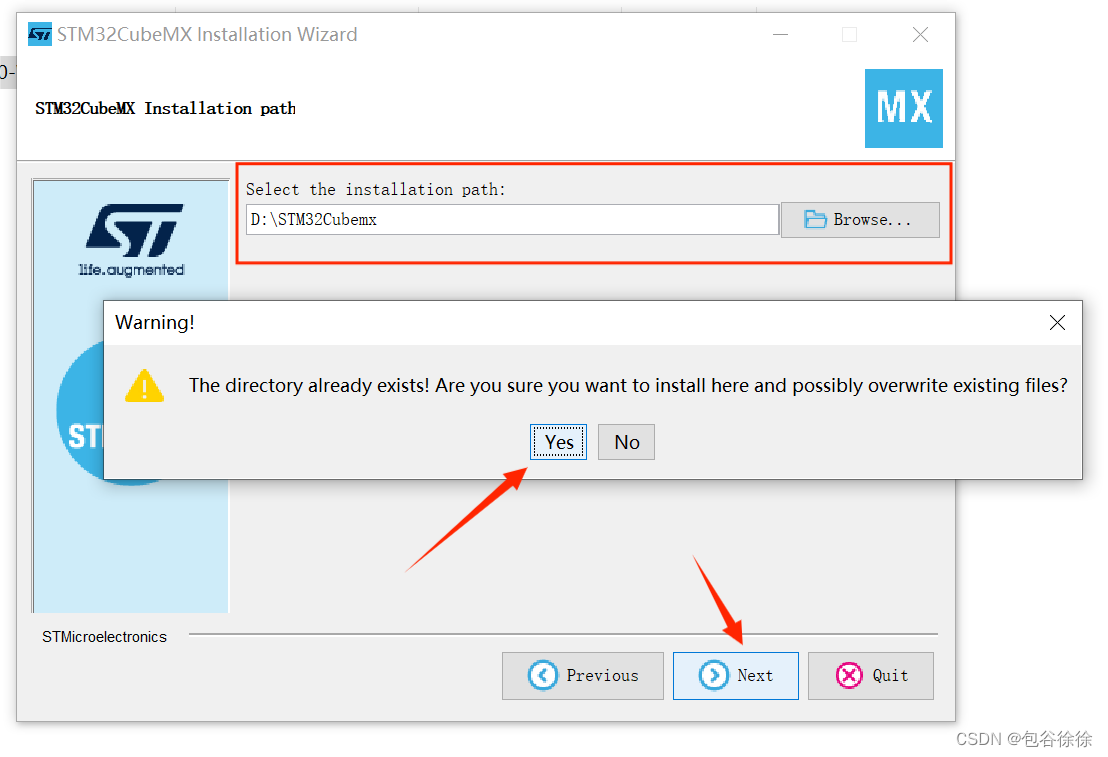

- 自定义安装路径:
- 点YES(这句话是安装本软件可能会与文件夹之前文件冲突,导致文件夹之前文件丢失,点继续即可):

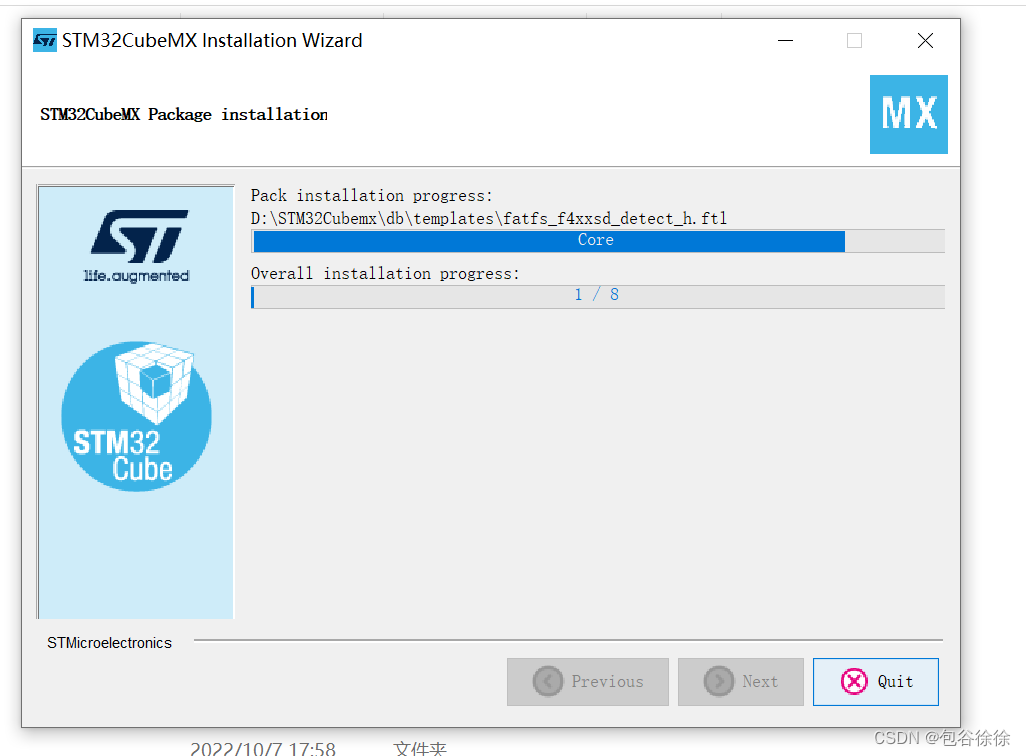

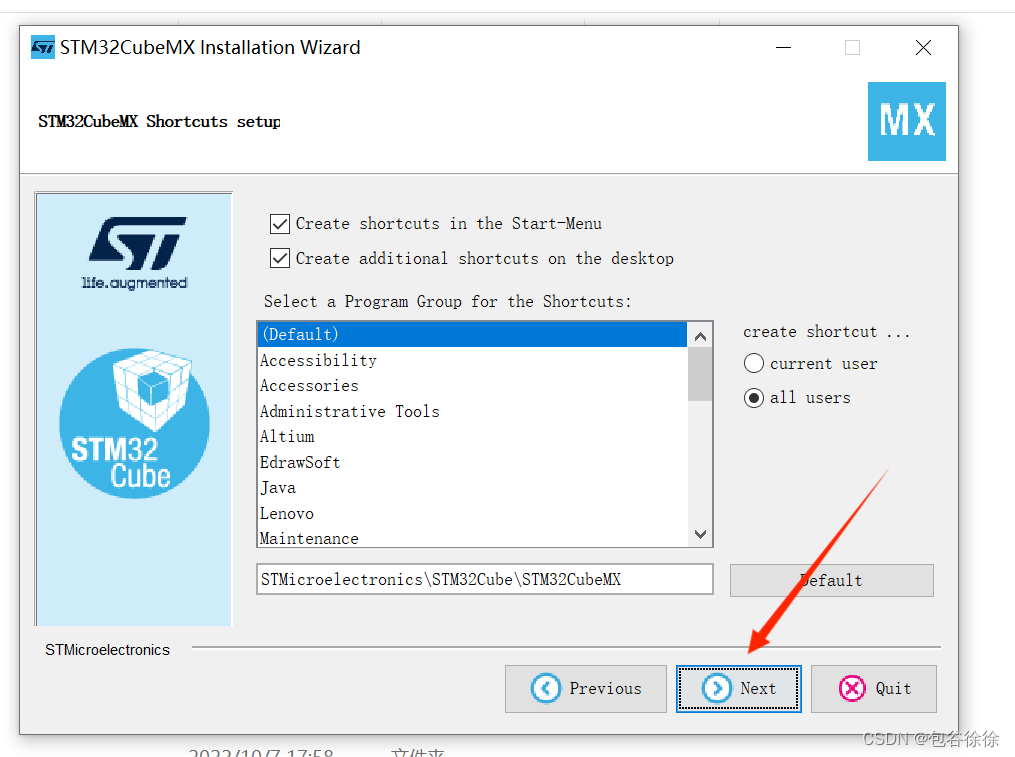

- 直接点NEXT,其他不用设置,之后开始安装:

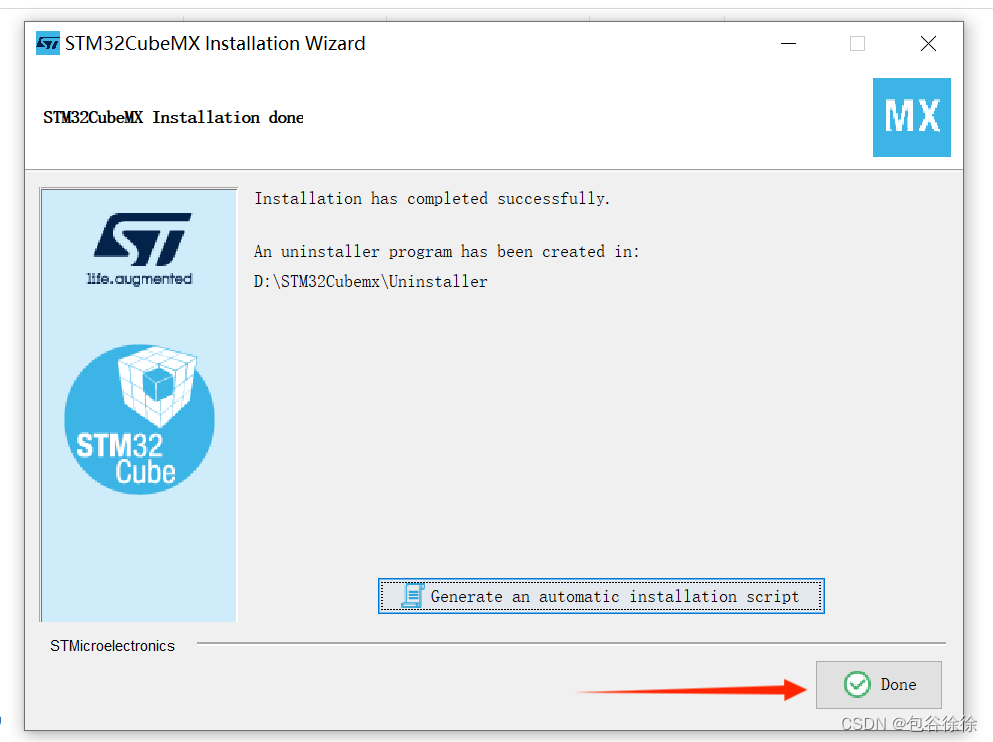

- 安装完成,点Done退出:
4. 安装HAL库
4.1 什么是HAL固件库?
- STM32 HAL固件库是Hardware Abstraction Layer的缩写,中文名称是:硬件抽象层
- HAL库是ST公司为STM32的MCU最新推出的抽象层嵌入式软件,为更方便的实现跨STM32产品的最大可移植性。HAL库的推出,可以说ST也慢慢的抛弃了原来的标准固件库,这也使得很多老用户不满。但是HAL库推出的同时,也加入了很多第三方的中间件,有RTOS,USB,TCP / IP和图形等等
- 和标准库对比起来,STM32的HAL库更加的抽象,ST最终的目的是要实现在STM32系列MCU之间无缝移植,甚至在其他MCU也能实现快速移植
- 并且从16年开始,ST公司就逐渐停止了对标准固件库的更新,转而倾向于HAL固件库和 Low-layer底层库的更新,停止标准库更新,也就表示了以后使用STM32CubeMX配置HAL/LL库是主流配置环境
4.2 HAL库安装方式
- 在线安装
- 离线安装
4.3 HAL库在线安装

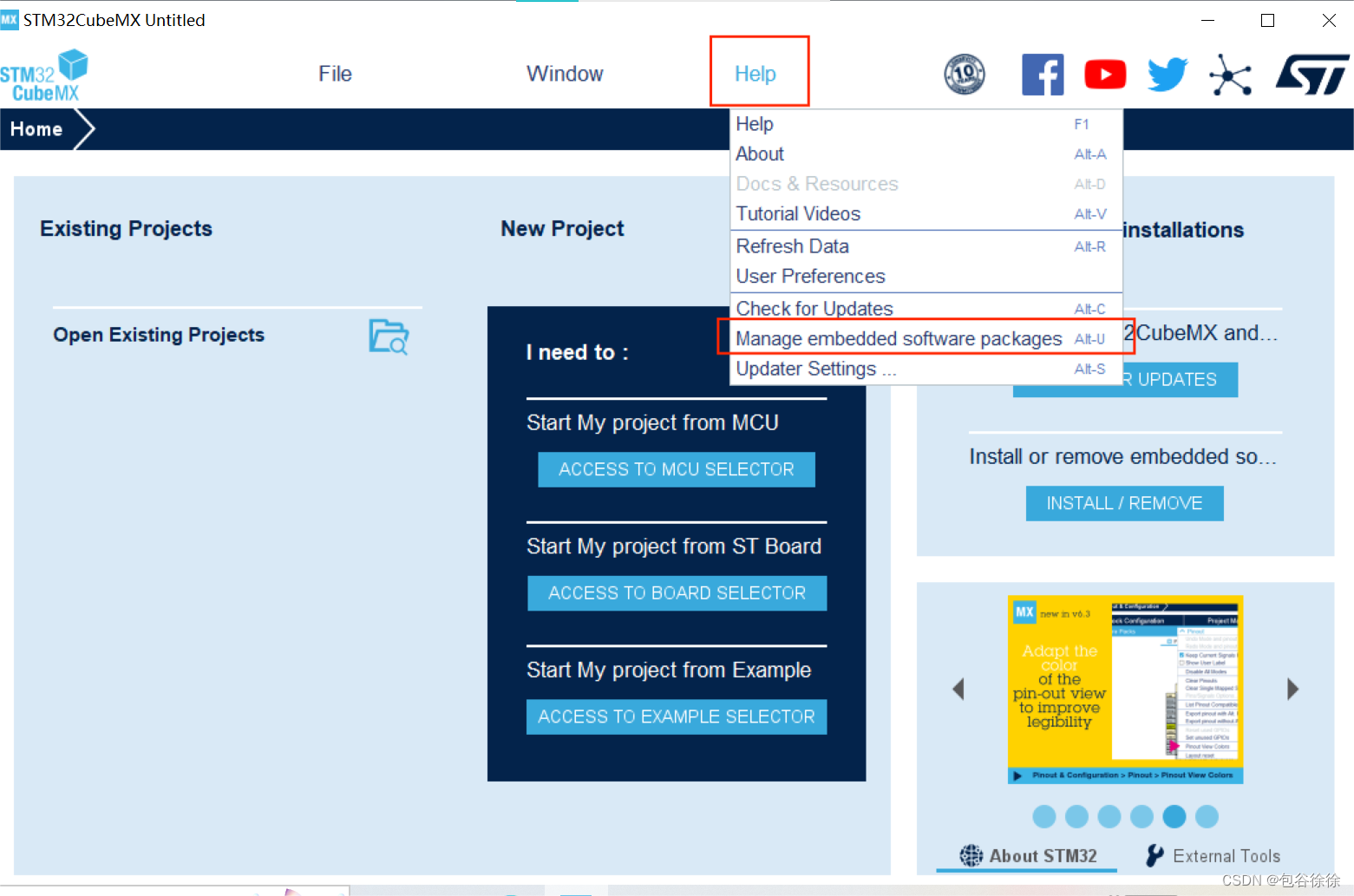

- 打开安装好的 STM32CubeMX软件,点击Help -> Manage embedded software packages:
- 找到STM32F4,点击三角箭头:
- 购买最新的固件包:

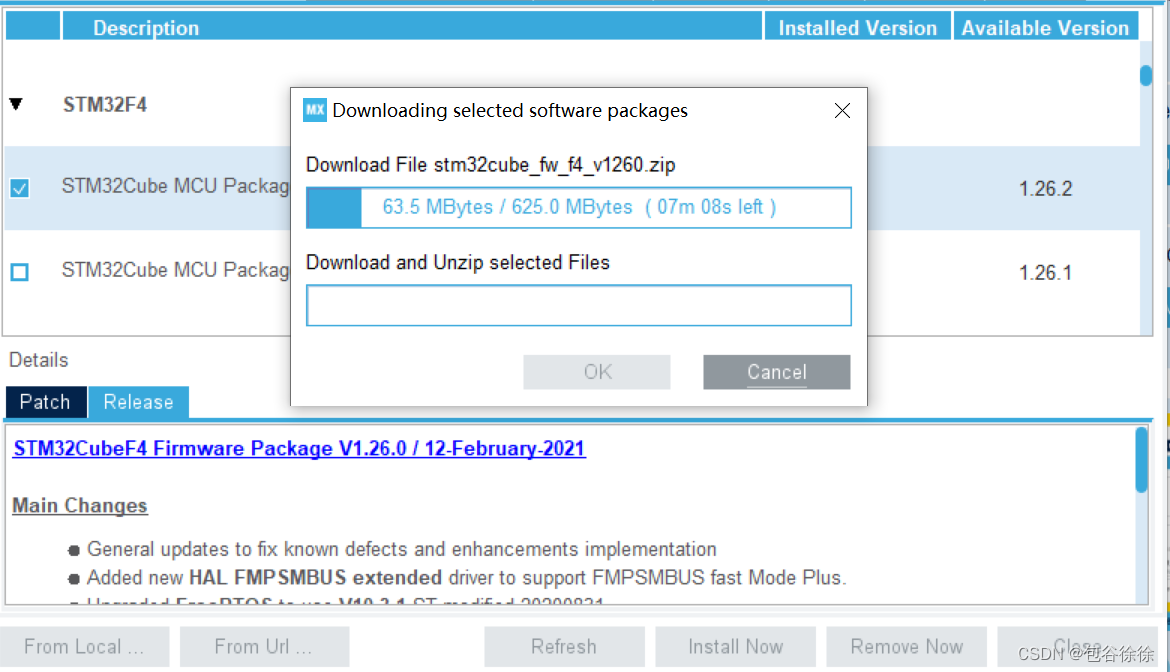

- 点击“Install Now” 进行在线安装, 如下图:
- 开始安装:

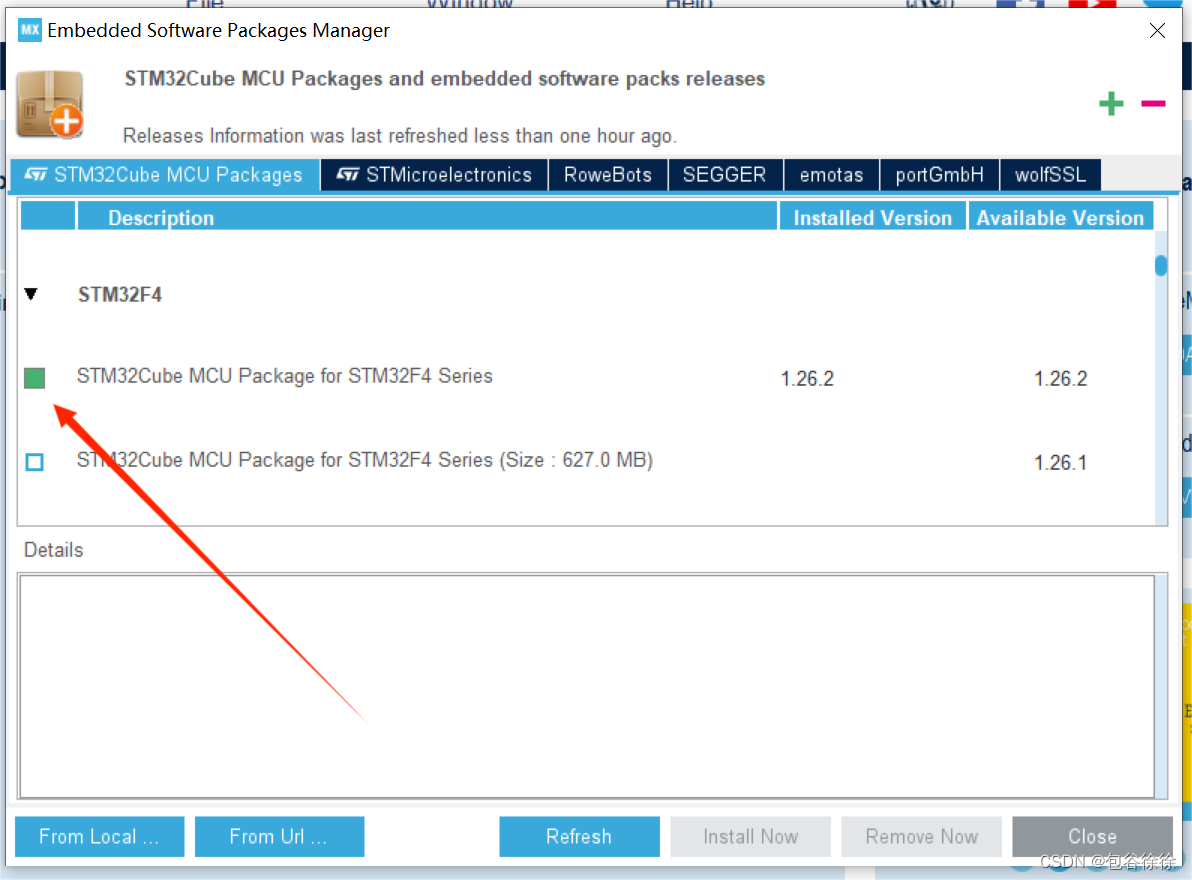

- 方框变为绿色,表明固件包成功安装:
二、准备工作
1. 题目要求
- 安装 stm32CubeMX,用cubemx完成初始化过程,采用HAL库编程实现:在STM32最小系统核心(STM32F103C8T6)下,分别用GPIOA-5、GPIOB-9、GPIOC-14 这3个引脚上控制LED灯(最高时钟2Mhz),轮流闪烁,间隔时长1秒
- 在Keil下用软件仿真运行上面代码,并用虚拟逻辑分析仪观察 对应管脚上的输出波形(高低电平转换),看是否是1秒的周期
- 流水灯代码编写可参考本人前一篇博客进行学习:
https://blog.youkuaiyun.com/qq_53112972/article/details/127153401
2. 实验工具
- STM32CubeMX 6.4.0、keil C51

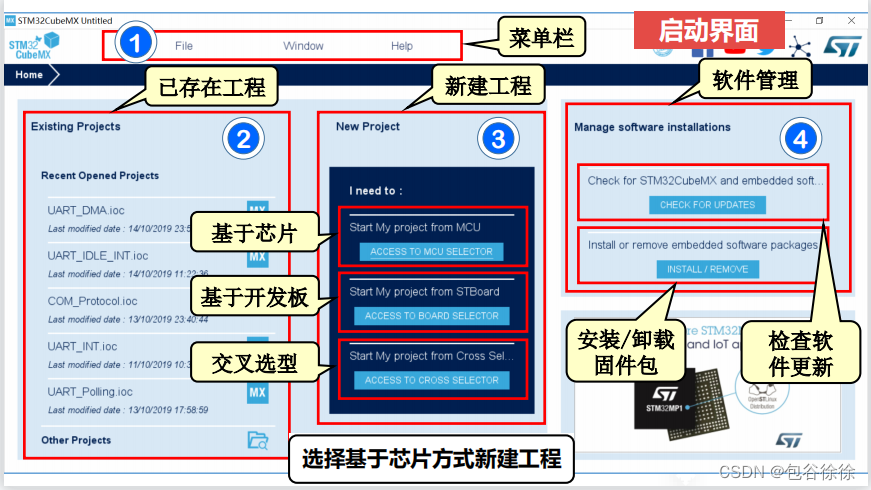

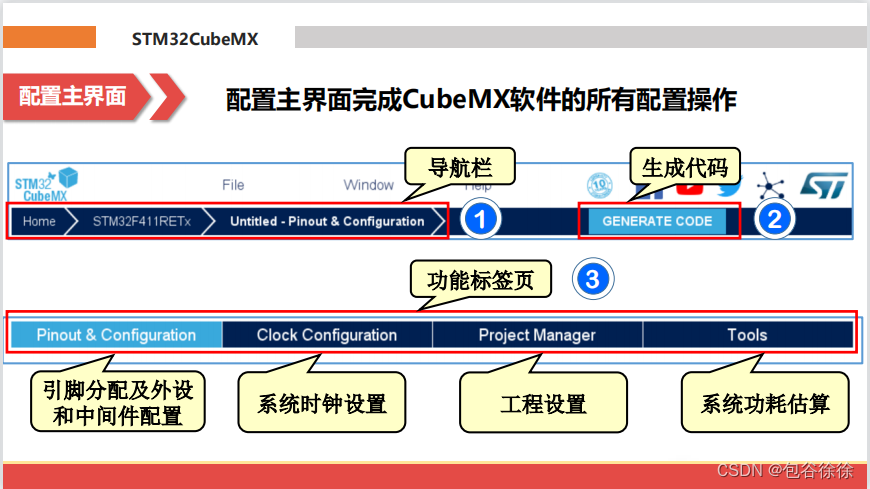

3. STM32CubeMX 6.4.0环境介绍
-

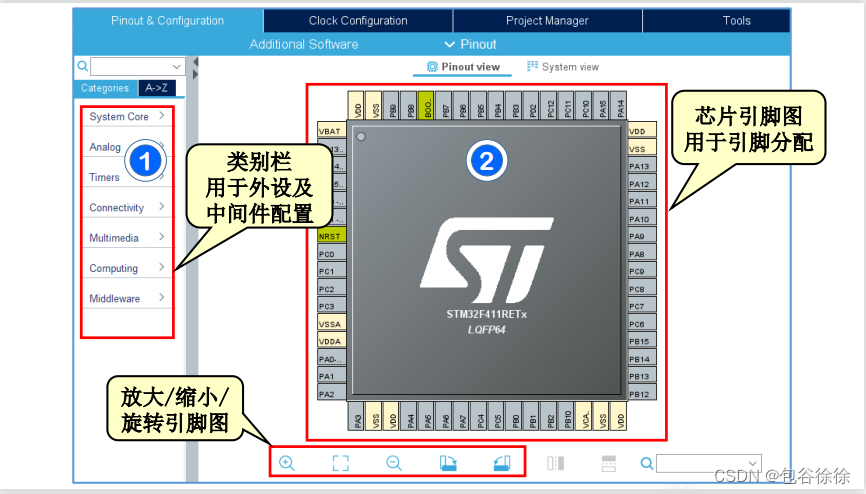

操作键介绍:
-
外设配置:
① System Core:用于配置GPIO、时钟源、中断系 统以及系统相关的外设
② Analog:用于配置模/数和数/模转换外设
③ Timers:用于配置定时器和实时时钟外设
④ Connectivity:用于配置I2C、SPI和UART等连接 外设
⑤ Multimedia:用于配置I2S等音频数据传输外设
⑥ Computing:用于配置CRC校验外设
⑦Middleware:用于配置RTOS和GUI等中间件 -
GPIO配置:
-

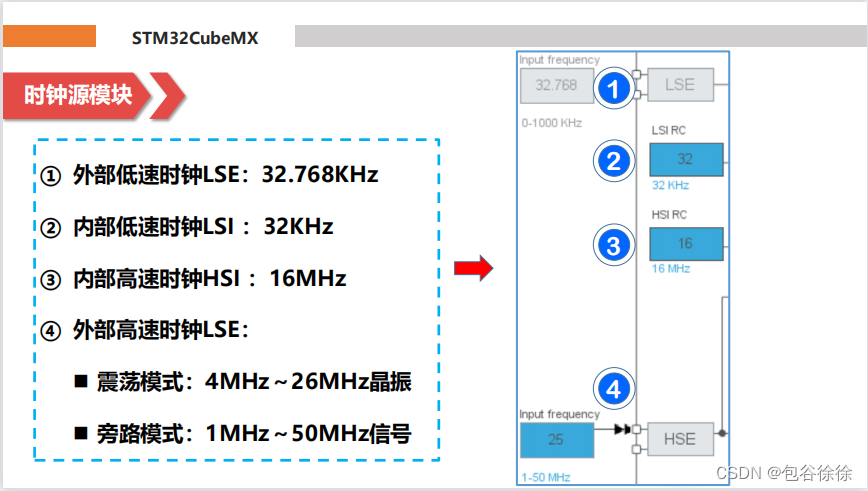

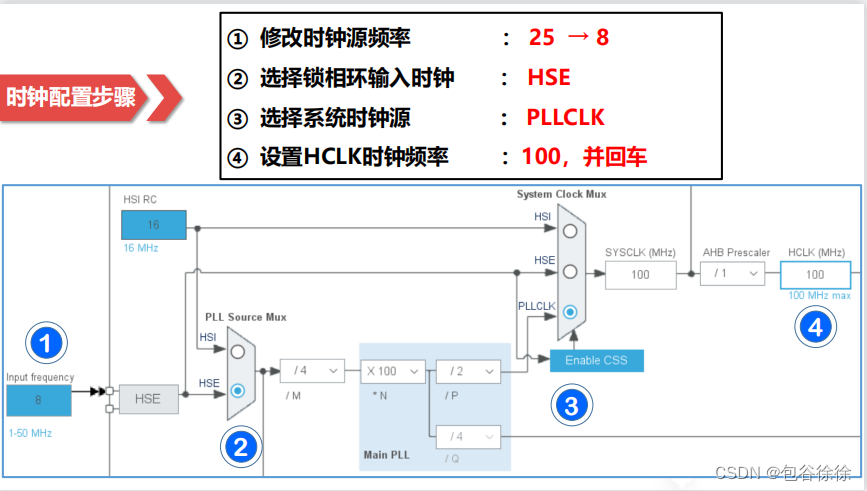

时钟配置:

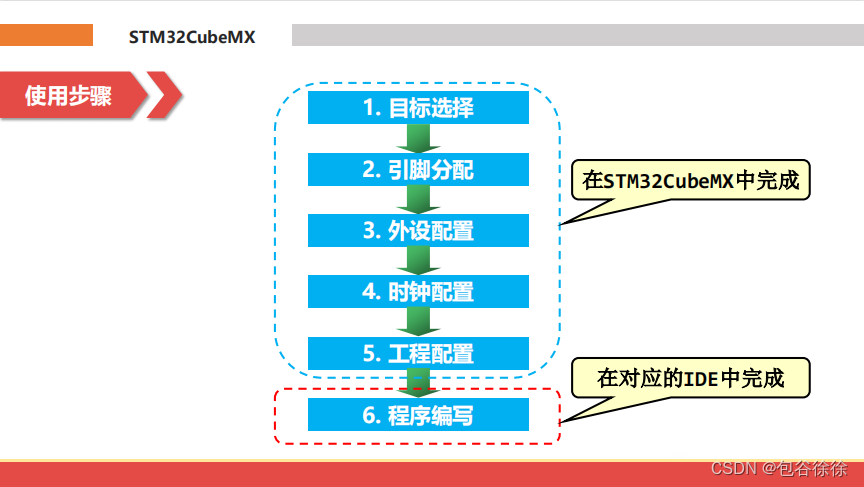

三、 项目创建
1. 新建工程
-

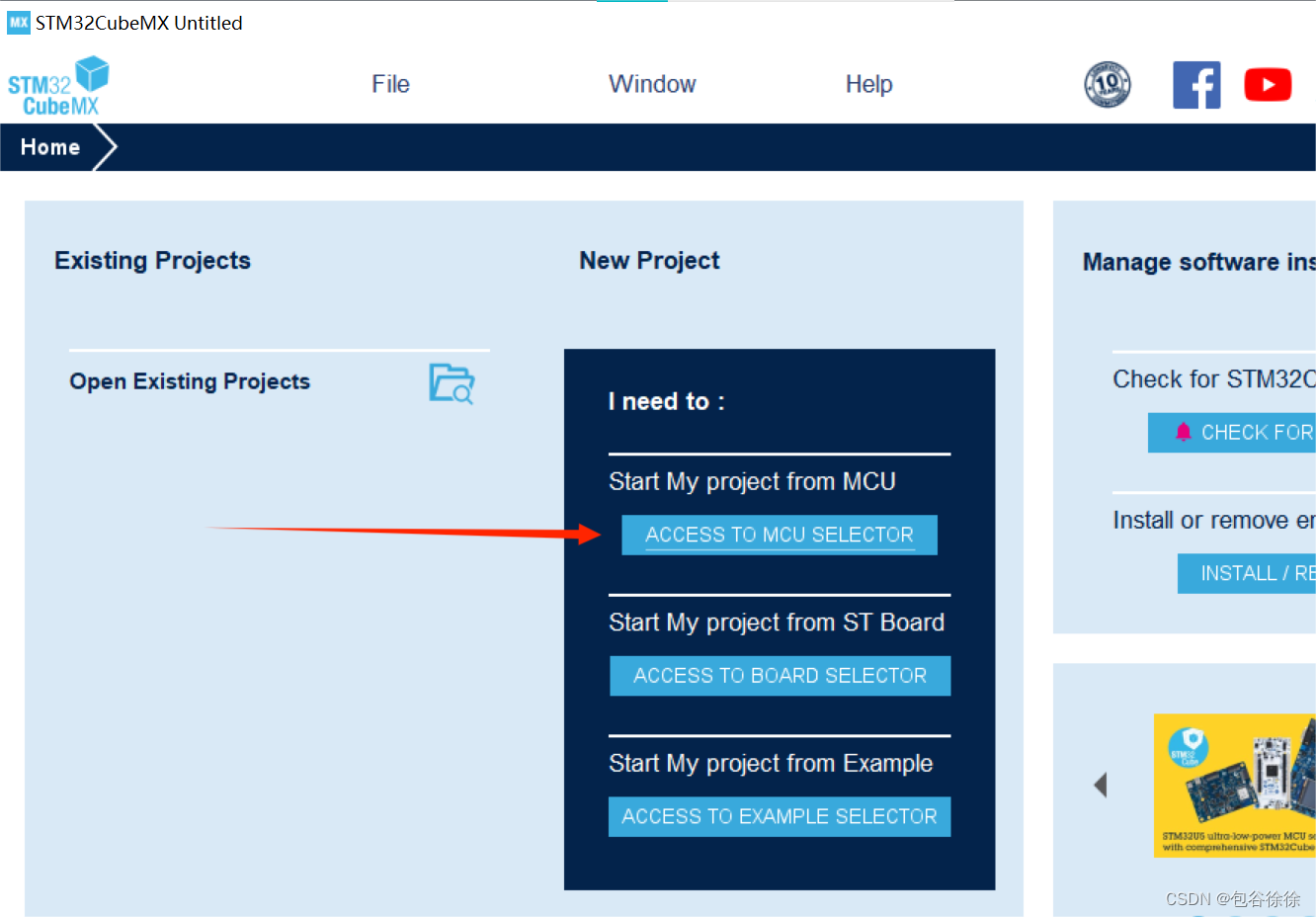

打开STMCubeMX,点击
ACCEE TO MCU SELECTOR
,创建项目:
-

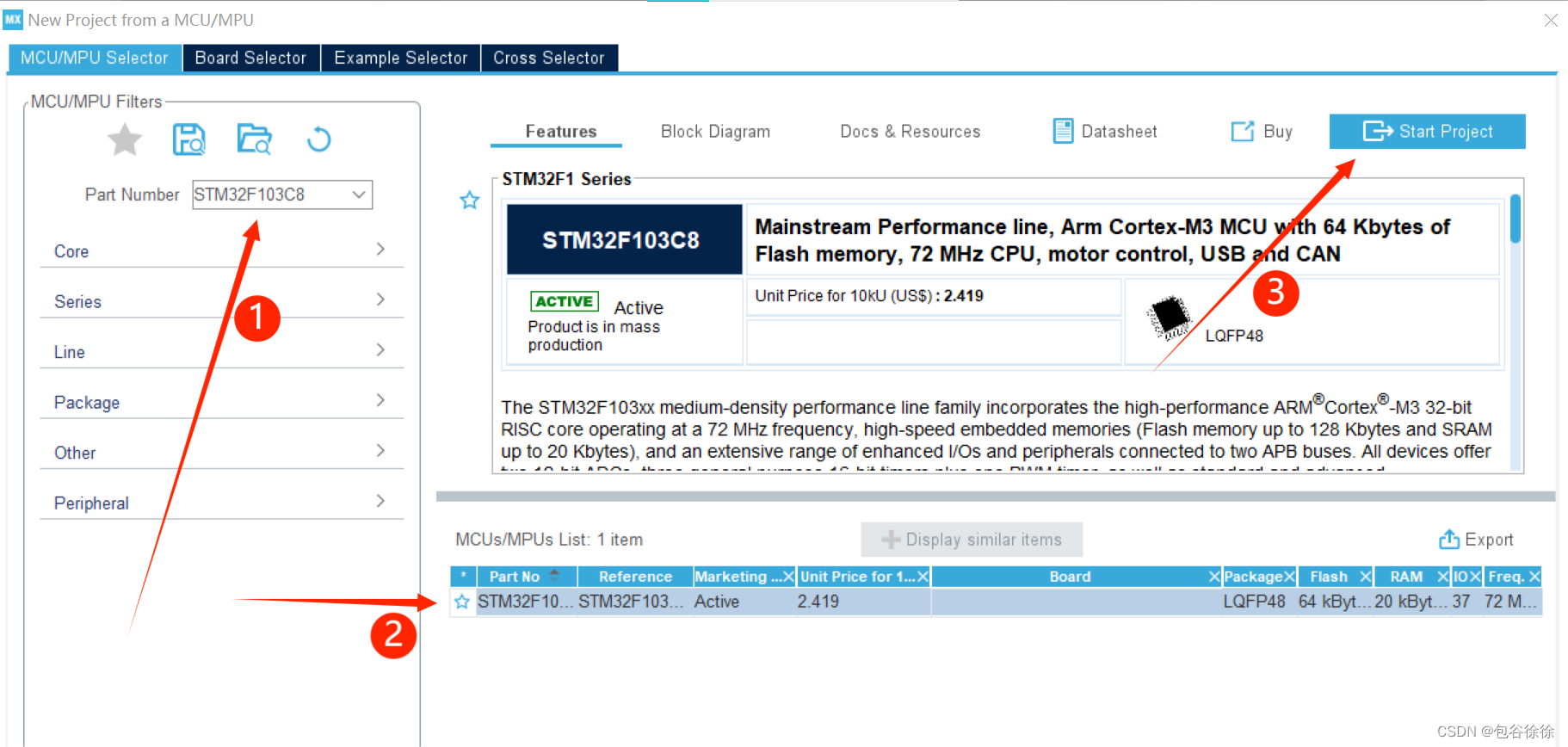

在
Part Name
里选择自己的芯片: -
本次实验采用
STM32F103C8
开发板,点击信息栏中的具体芯片信息选中: -
点击
Start Project
,就可以看到自己选择的芯片:
2. 引脚配置

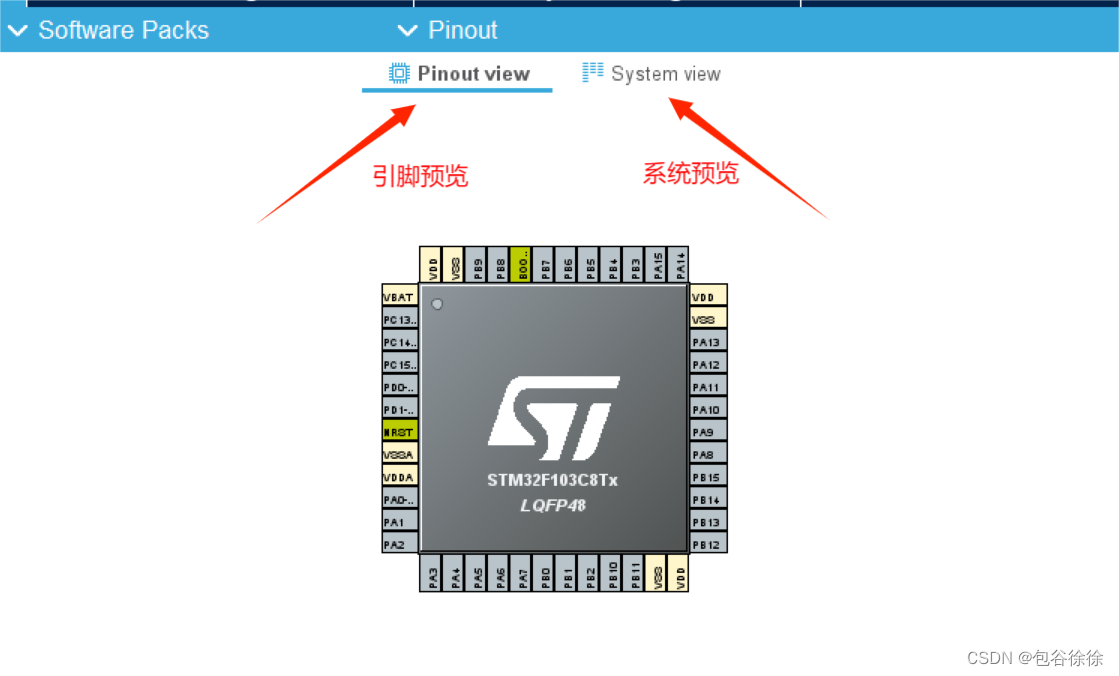

- 开发板界面分为
引脚预览和系统预览
:
引脚预览:可以查看引脚配置了什么功能,和各个引脚的位置;任意点击一个引脚即可设置该引脚的各种功能。绿色表示配置成功
系统预览:可以查看配置的各种外设和GPIO的状态。

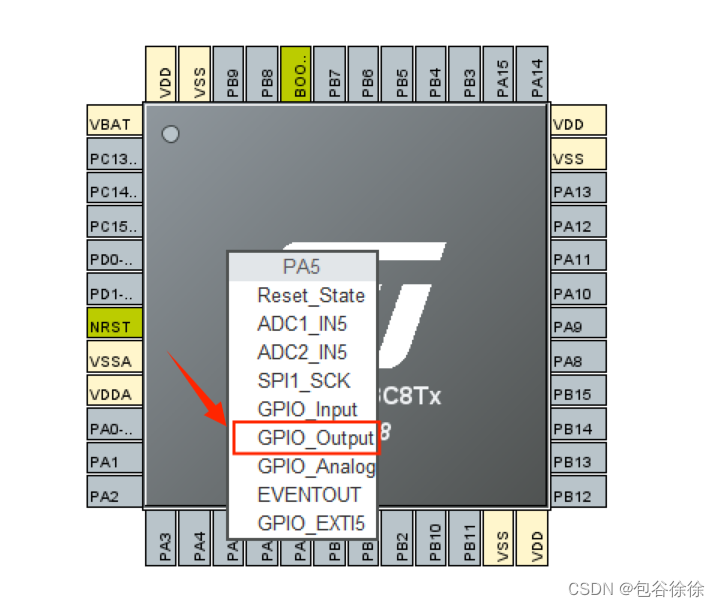

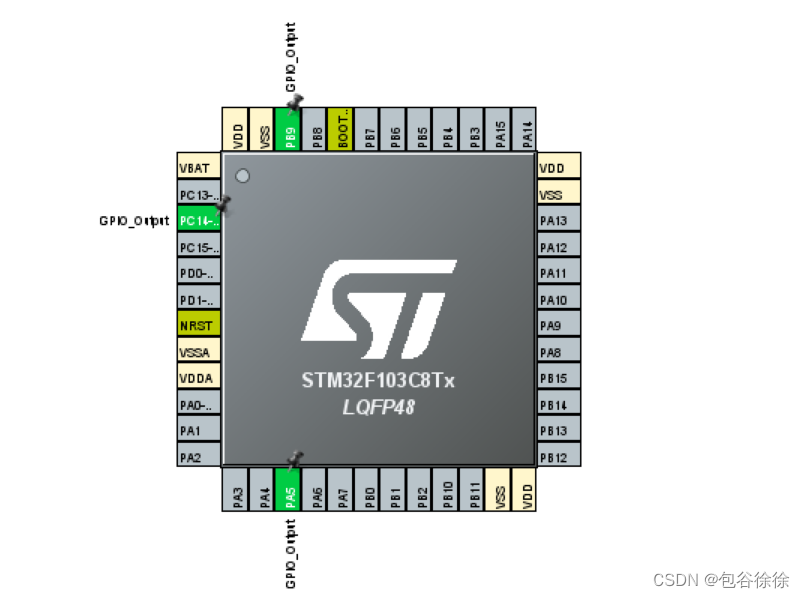

- 配置引脚时只需把目标LED对应引脚设置为
GPIO_Outpu
t即可,按照题目要求,这里选择:PA5、PB9、PC14
3. 外设配置

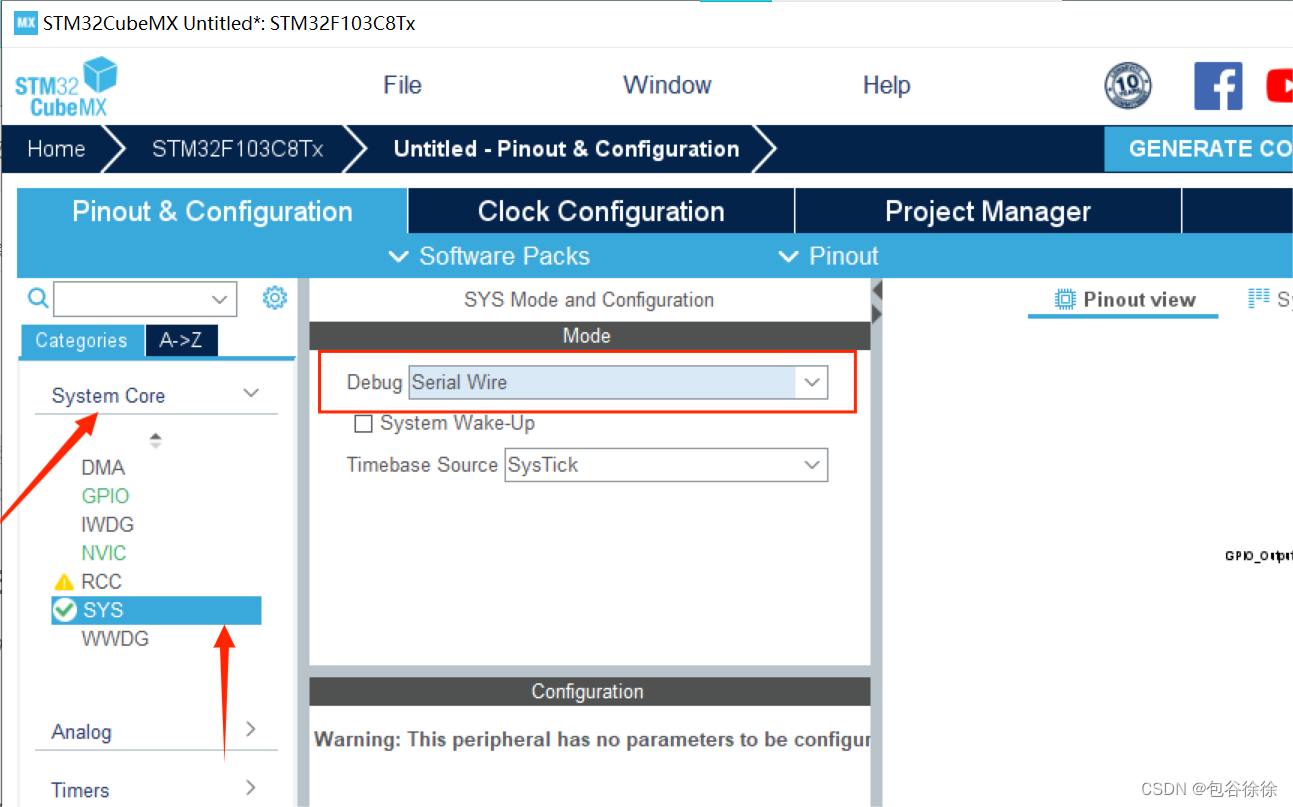

- 键入
system core
,进入SYS,在debug下选择serial wire
:

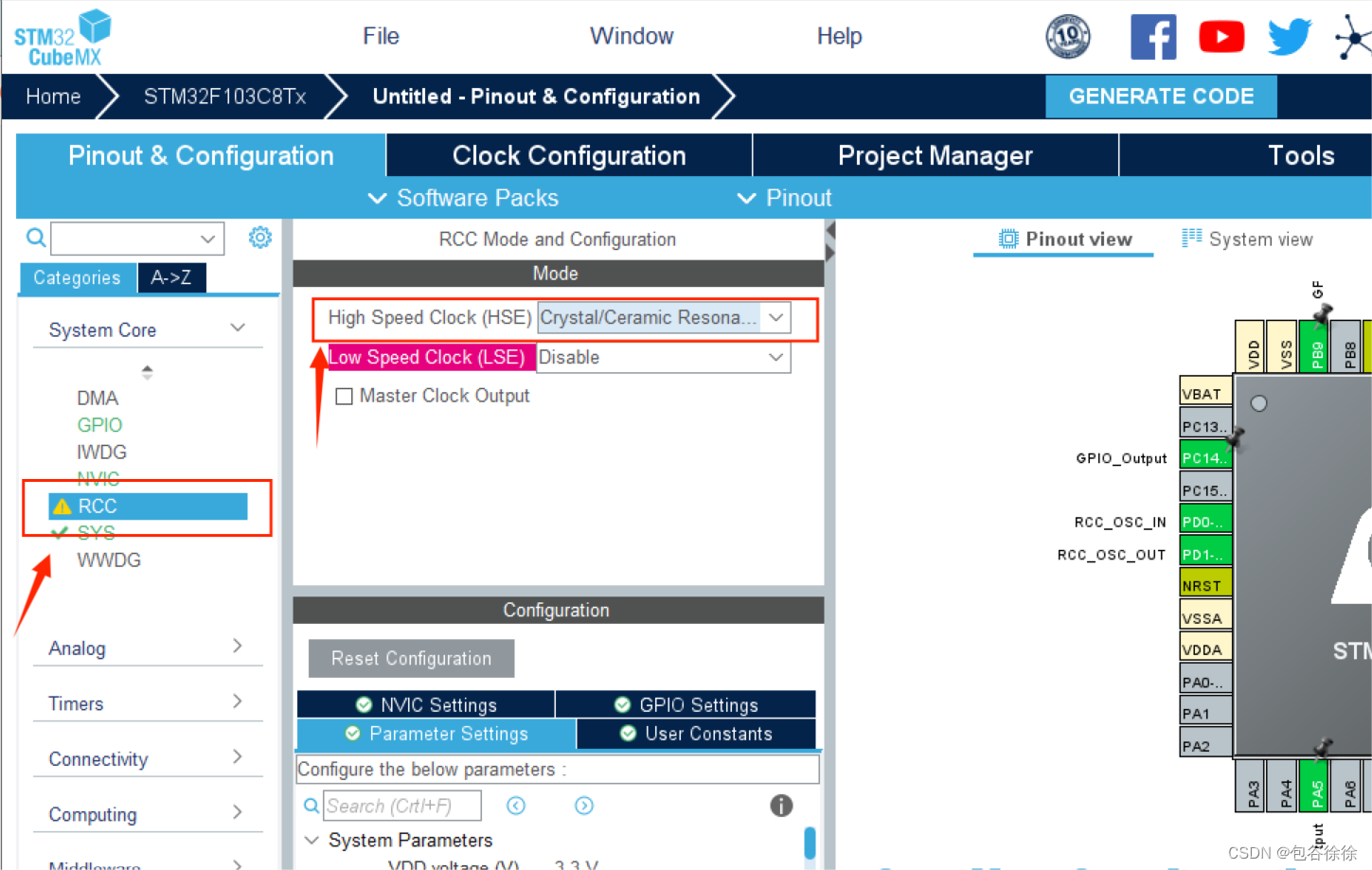

- 点击
RCC
,将HSE设为Crystal/Ceramic Resonator
(晶振):

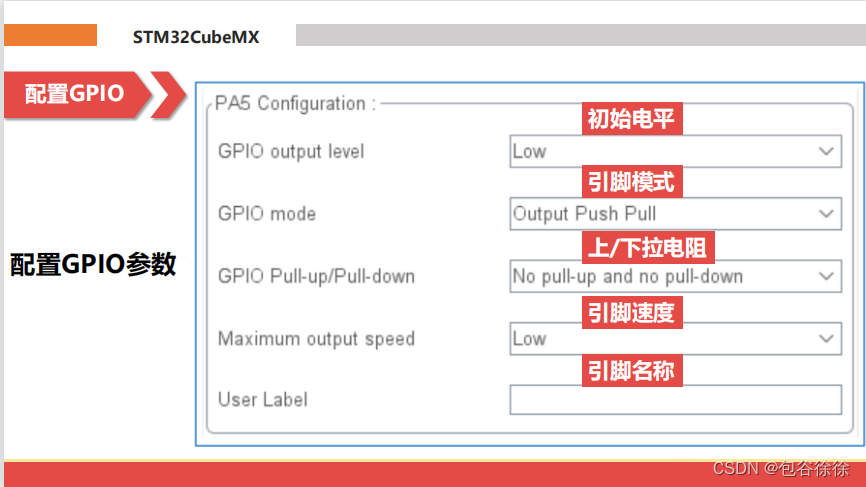

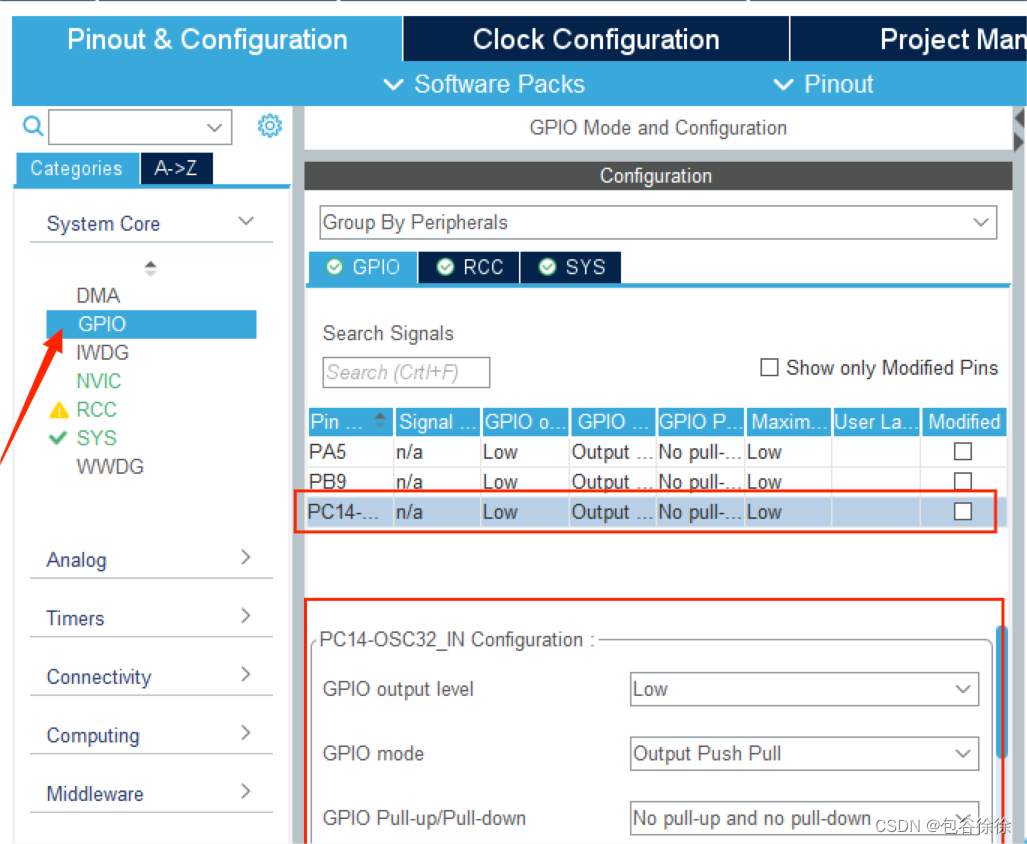

- 配置GPIO:
GPIO output level :Low将该串口初始化为低电平,当然也可以选择High,就是将初始电平拉高,这里按我们电路的接法,所以应该拉低;
GPIO mode:Outpull Pushpull的意思是选择输出模式为推挽输出模式,还有其他几种输出模式;
GPIO Pull-up/Pull-down :No pull-up and no pull-down的意思是设置为输出没有上拉和下拉输出,其实安逻辑来说我们是需要给我们的LED给一个下拉电阻才能点亮的,但是在实际的运用中为了简便发现这样也可以点亮,并且因为电流大,所以LED亮度很高;
Maximum output speed :Low配置的是输出速度,这里配置输出速度为低,目前碰到的大多数情况都选择低就可以
4. 时钟配置
- APB2总线的时钟由HSE控制。点击
Clock Configuration
,在这个界面得把PLLCL
选上,同时把8MHz改成72

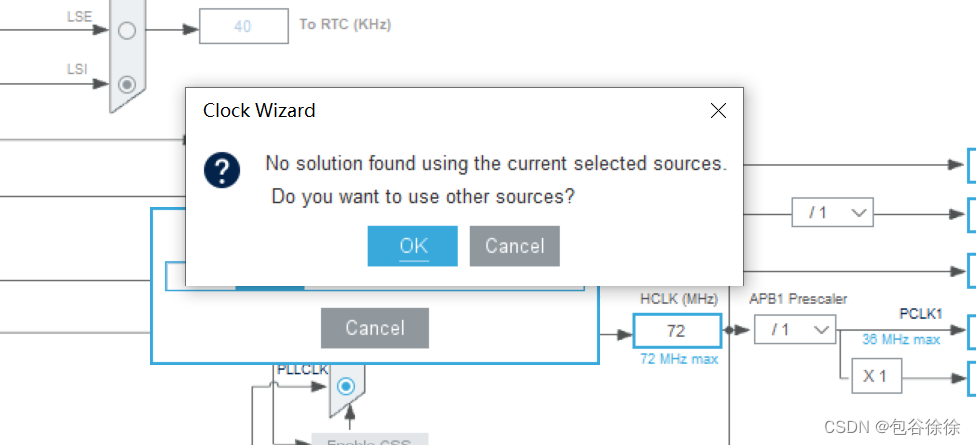

,并回车,会出现下列提示框,点击ok
:
5. 工程配置
- 注意:
存储目录不可以有中文;
在Project处,是工程的各种配置,只需设置几个,其他的默认即可 - 点击
Projiect Manager
,如图所示进行配置:

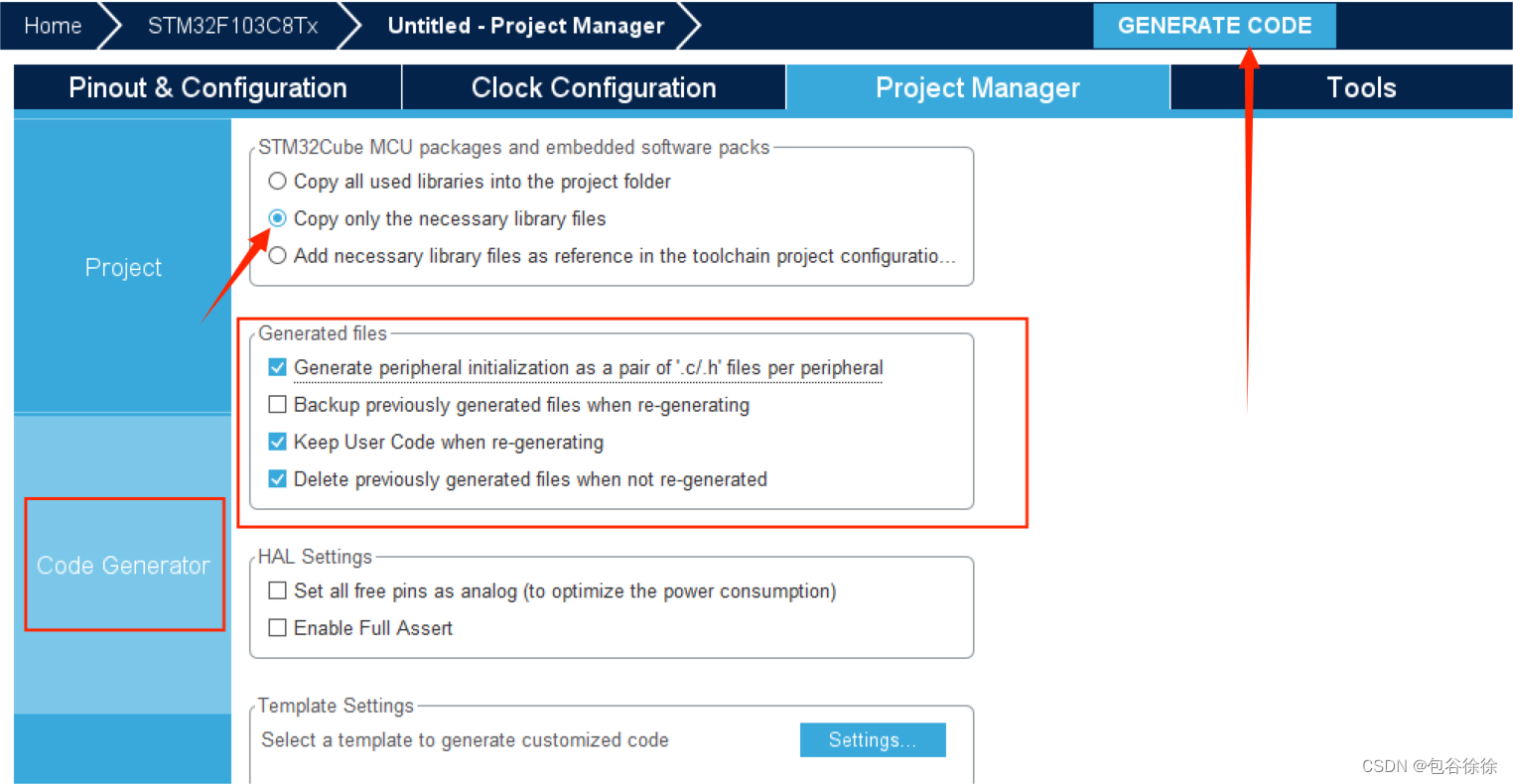

- 点击
Code Generator
,进行进一步配置:

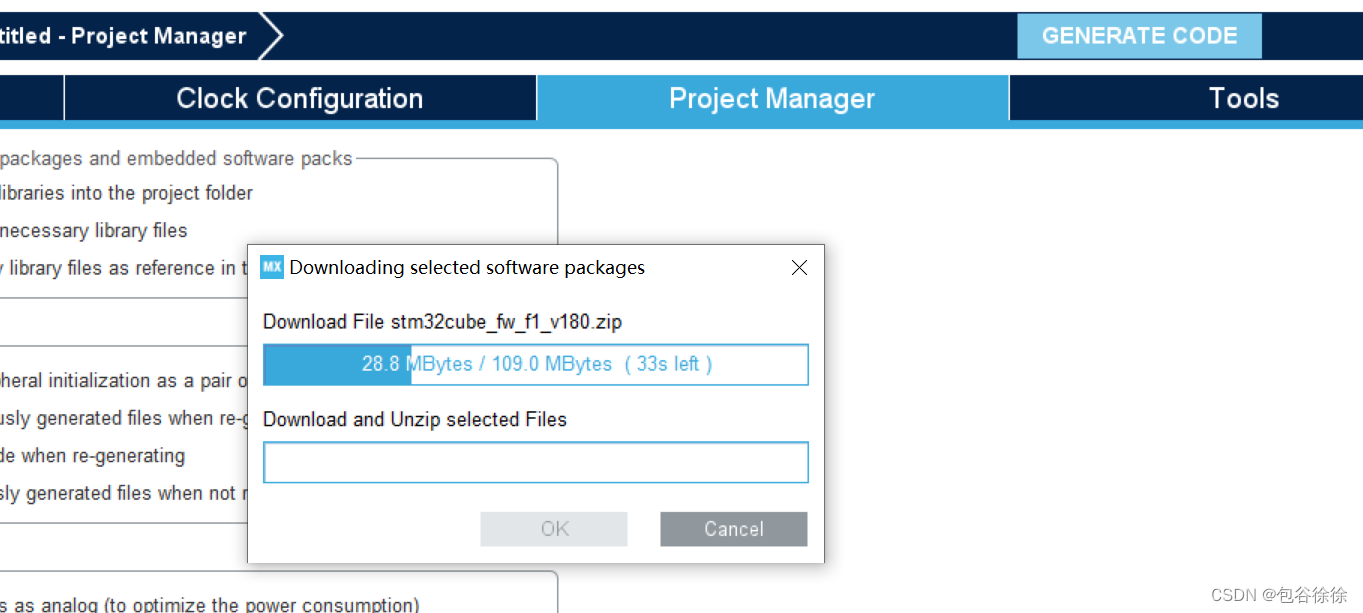

- 点击
GENERATE CODE
创建工程:
6. 程序编写
- 注意:所有自己编写的代码请放在/* USER CODE BEGIN XXX / / USER CODE END XXX */之间

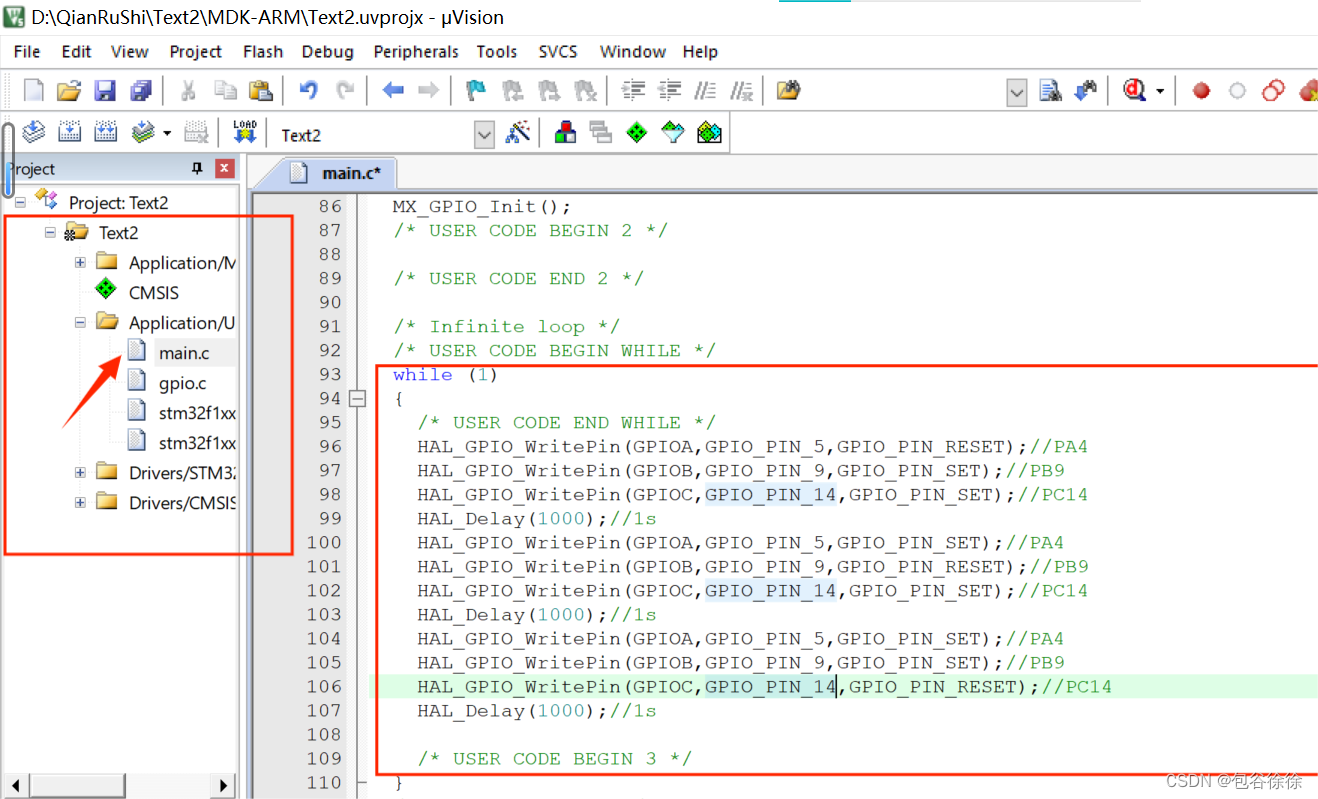

这样我们修改工程的时候你自己写的代码就不会被删除 - 在main.c文件的main函数下的while循环中,添加下面几行代码即可:
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_5,GPIO_PIN_RESET);//PA4
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_SET);//PB9
HAL_GPIO_WritePin(GPIOC,GPIO_PIN_14,GPIO_PIN_SET);//PC14
HAL_Delay(1000);//1s
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_5,GPIO_PIN_SET);//PA4
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_RESET);//PB9
HAL_GPIO_WritePin(GPIOC,GPIO_PIN_14,GPIO_PIN_SET);//PC14
HAL_Delay(1000);//1s
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_5,GPIO_PIN_SET);//PA4
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_SET);//PB9
HAL_GPIO_WritePin(GPIOC,GPIO_PIN_14,GPIO_PIN_RESET);//PC14
HAL_Delay(1000);//1s

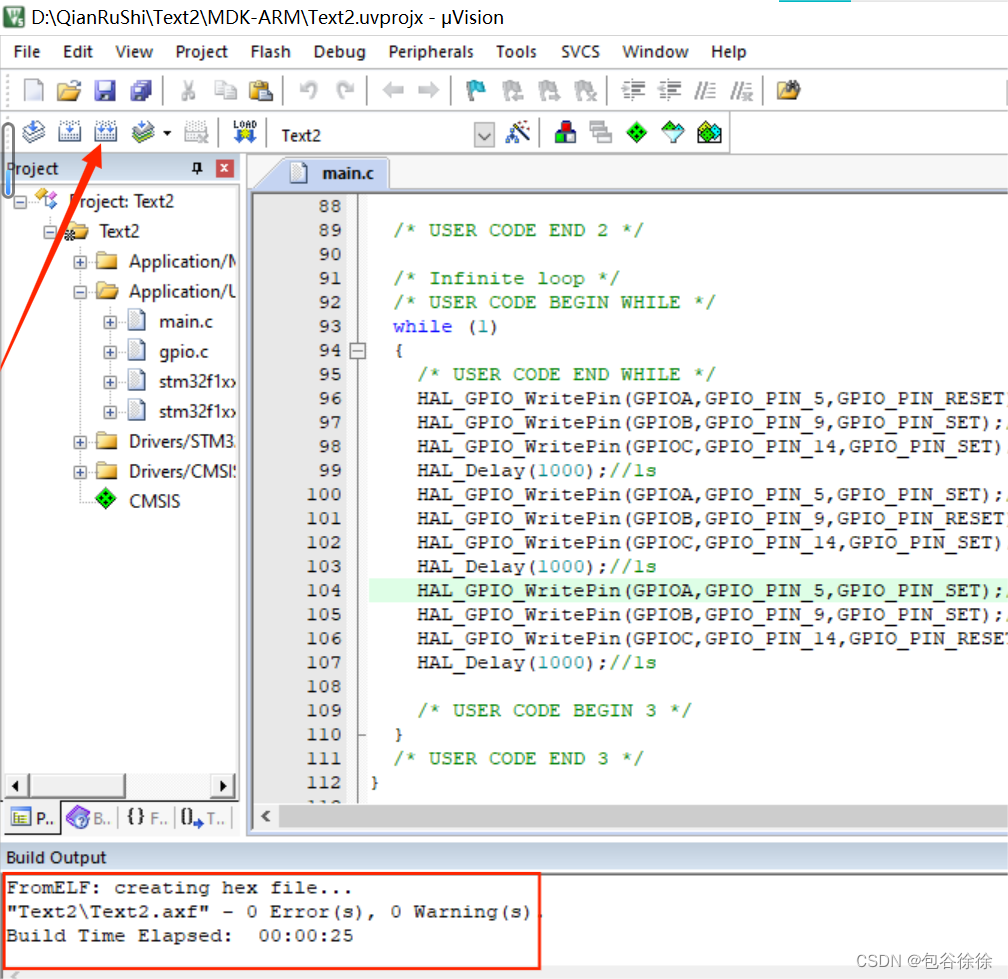

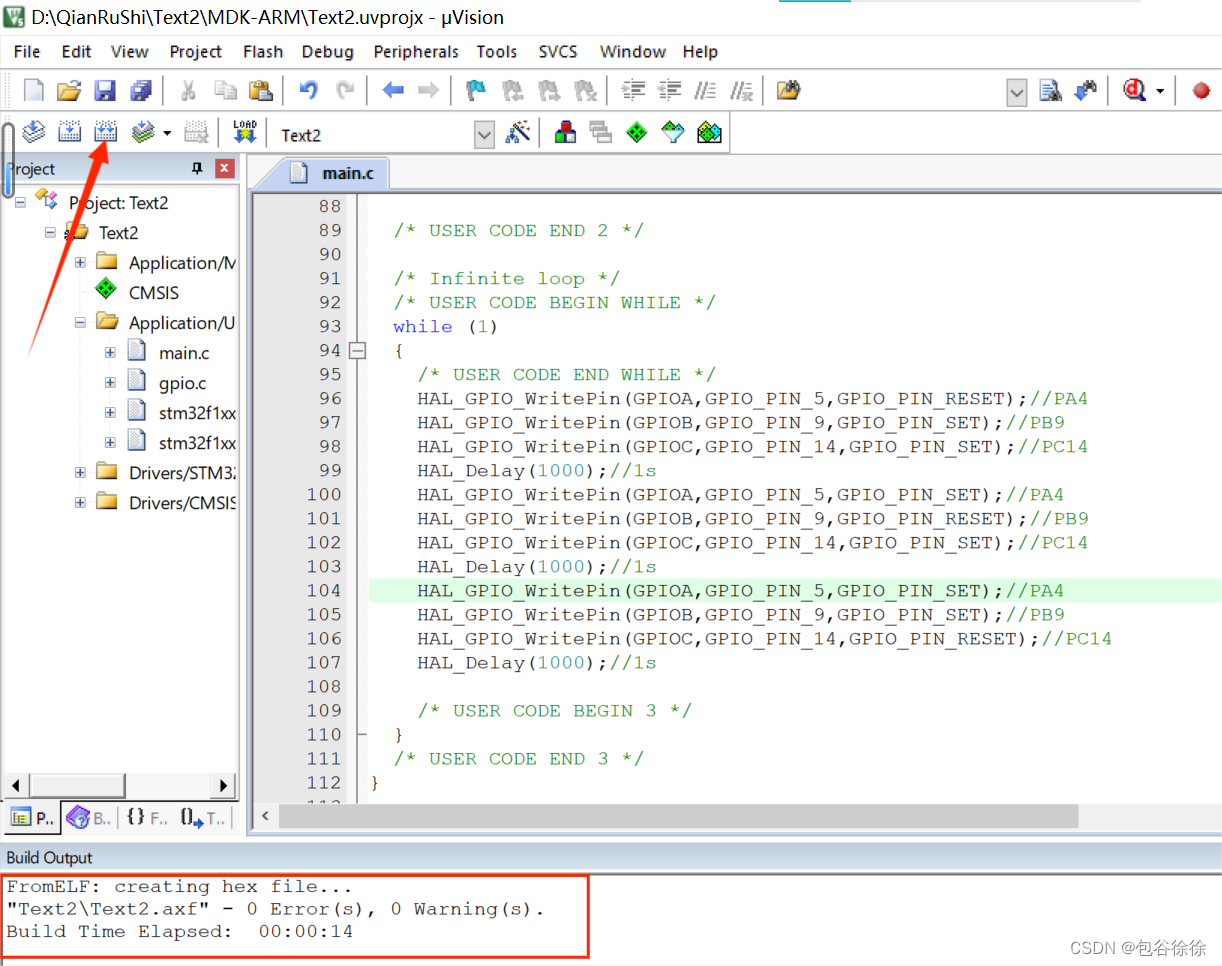

- 编译发现没有报错:
四、硬件烧录运行
1. 烧录工具
硬件工具:
- st-link v2
- STM32F103C8开发板
- LED灯
- 线路若干
软件工具:
- keil c51
2. 结果展示
HAL库实现流水灯
五、Keil环境下的仿真运行
1. 仿真环境设置

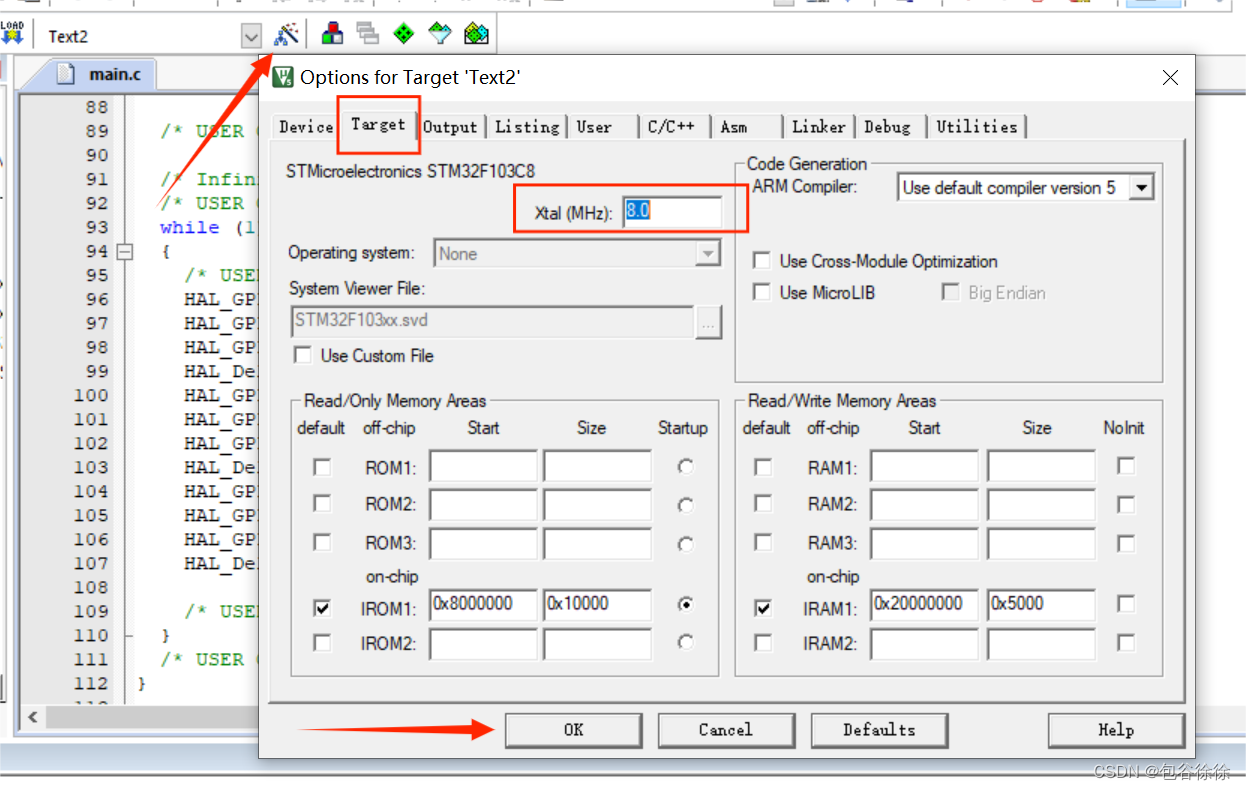

- 点击魔法棒,选择
target
,晶振选择为8MHZ
:
(注意:这个选项在软件仿真中起到很重要的作用,如果选择错误,那么波形一定是错误的,因为时间不准确)

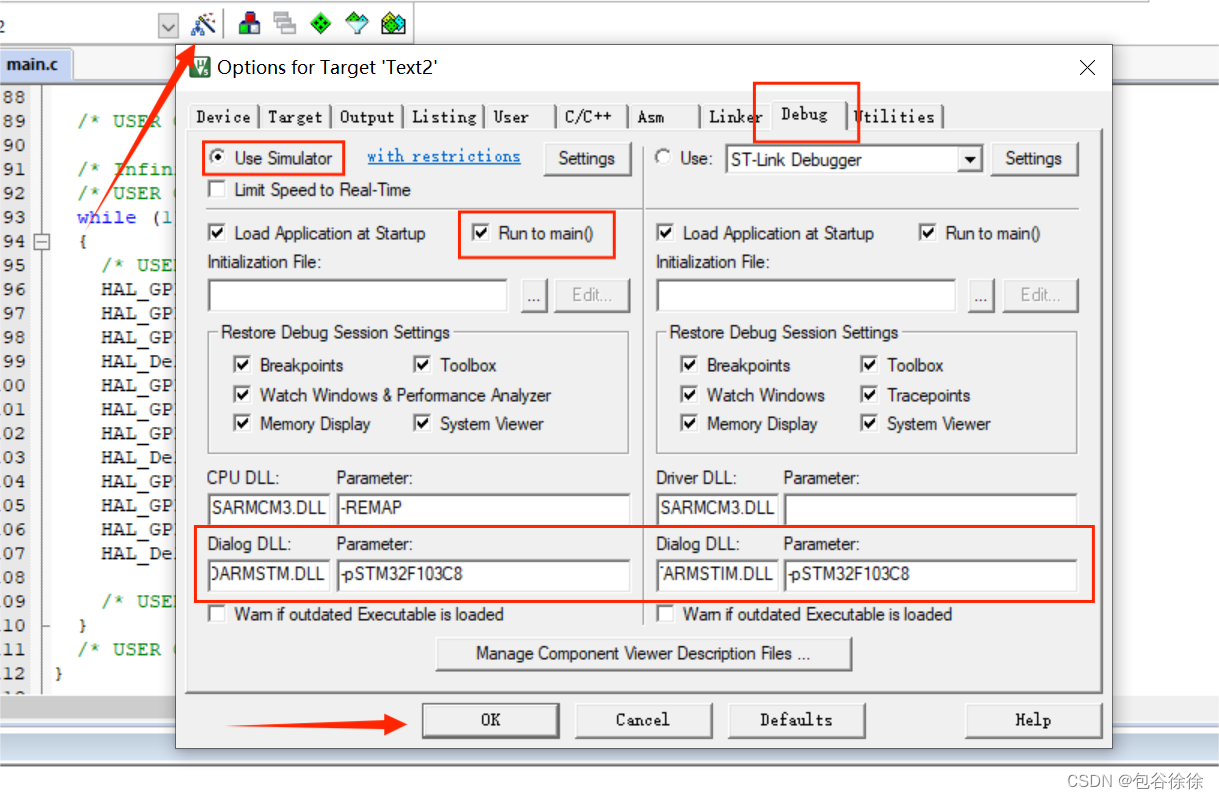

- 再次点击魔法棒,点击
debug
,勾选Use simulator
和Run to main()
,并且在Dialog DLL改为是DARMSTM.DLL
,另一处改为TARMSTIM.DLL
;两处的Parameter改为-pSTM32F103C8
:
- 点击OK,仿真环境配置完成
2. 虚拟逻辑分析仪观察输出波形

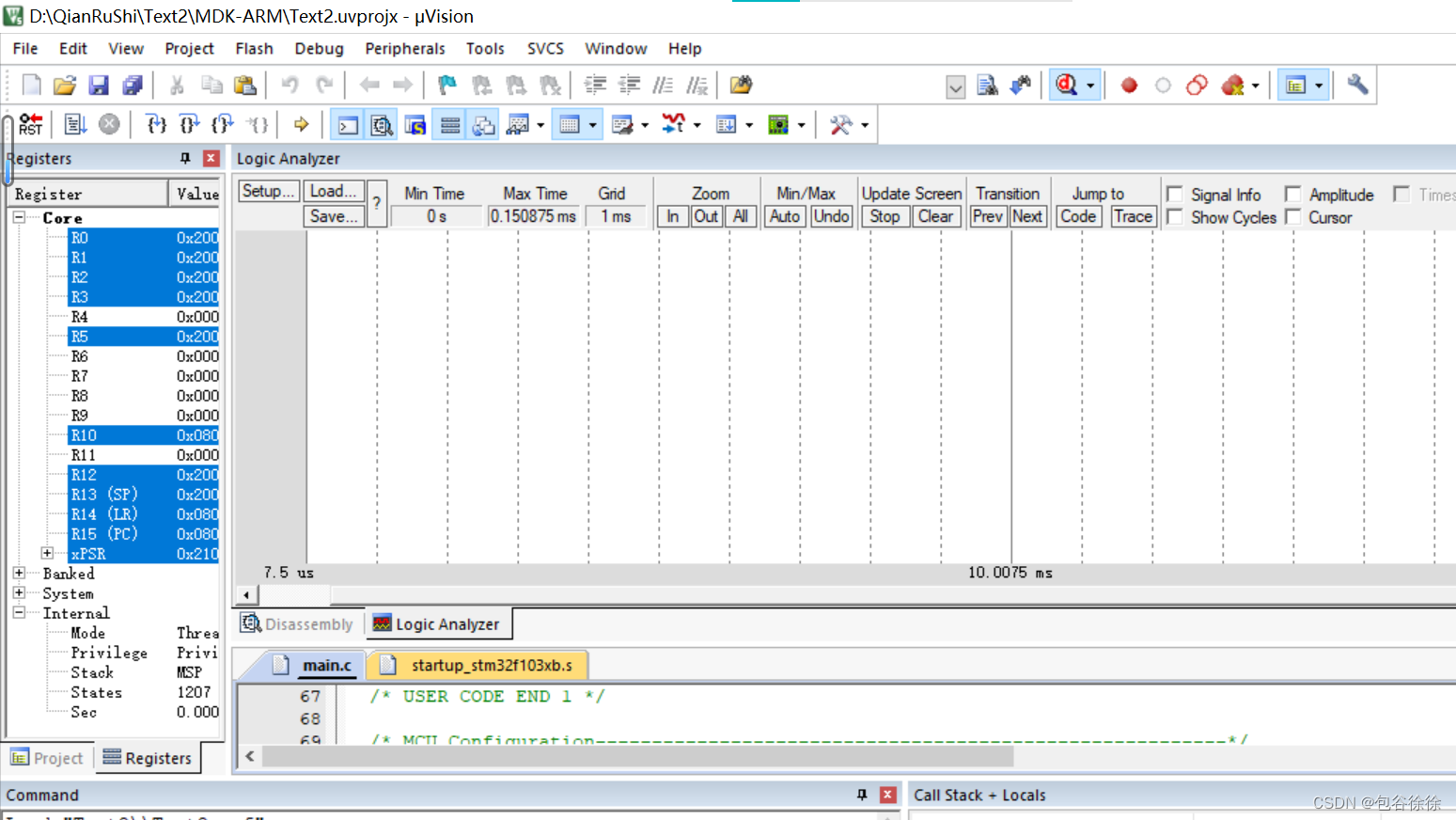

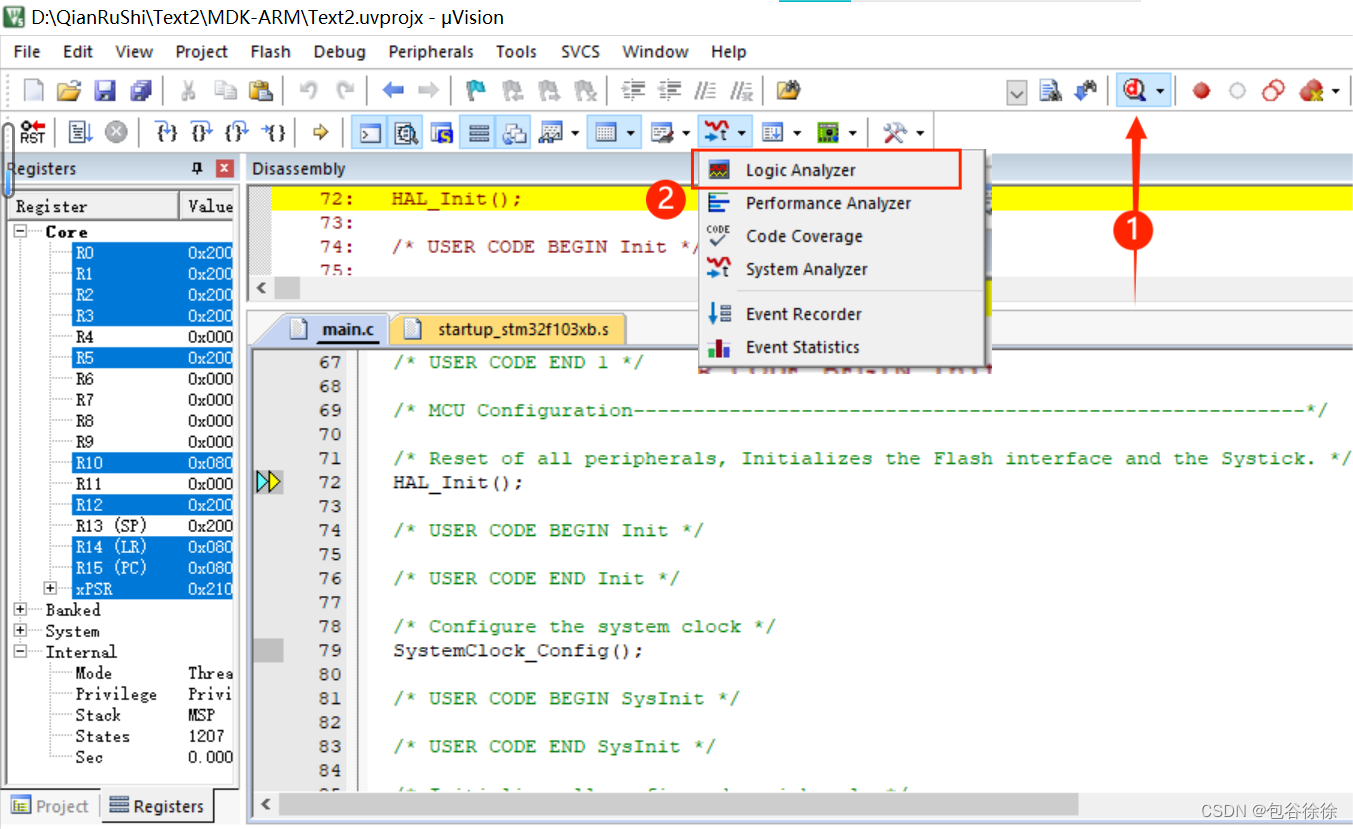

- 设置完成后,开启调试模式,打开逻辑分析仪:

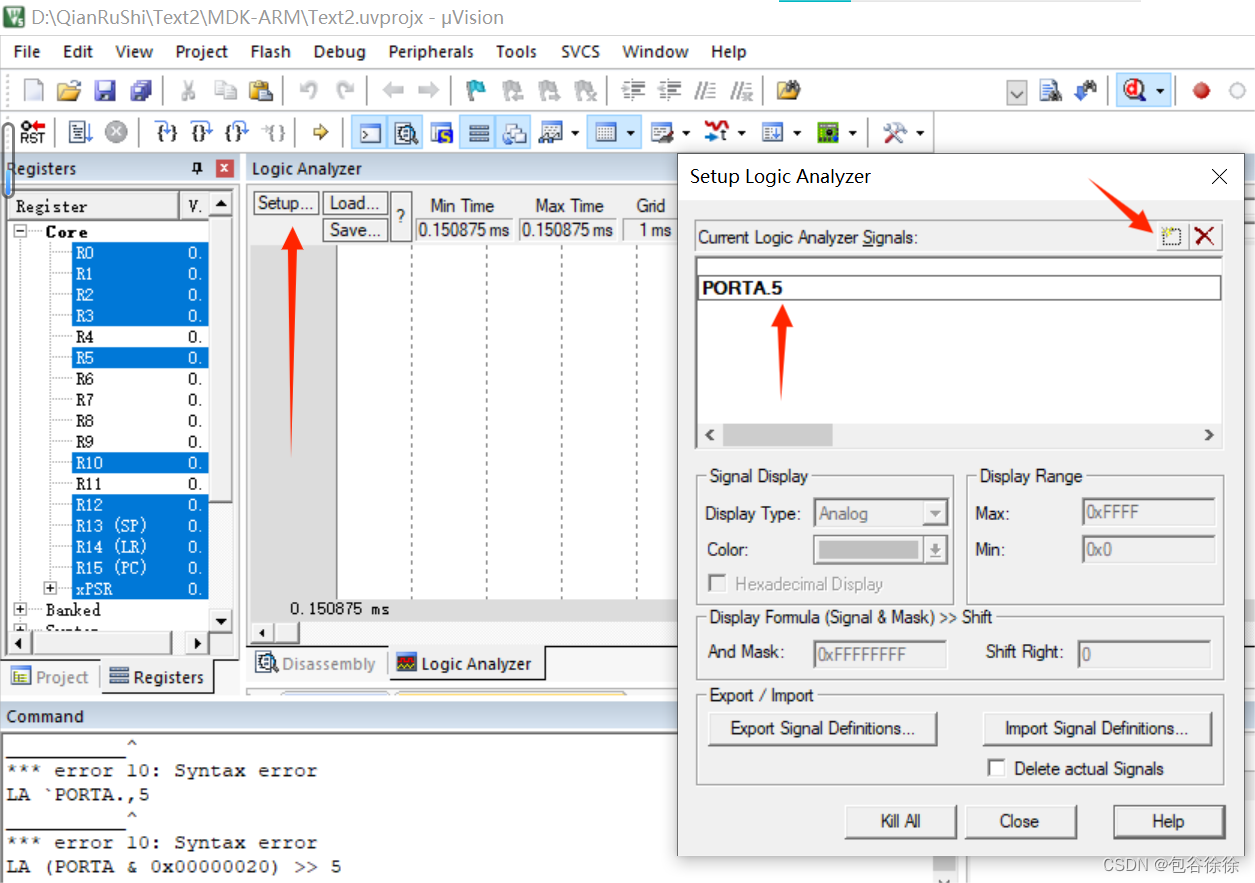

- 添加要观察的IO口:

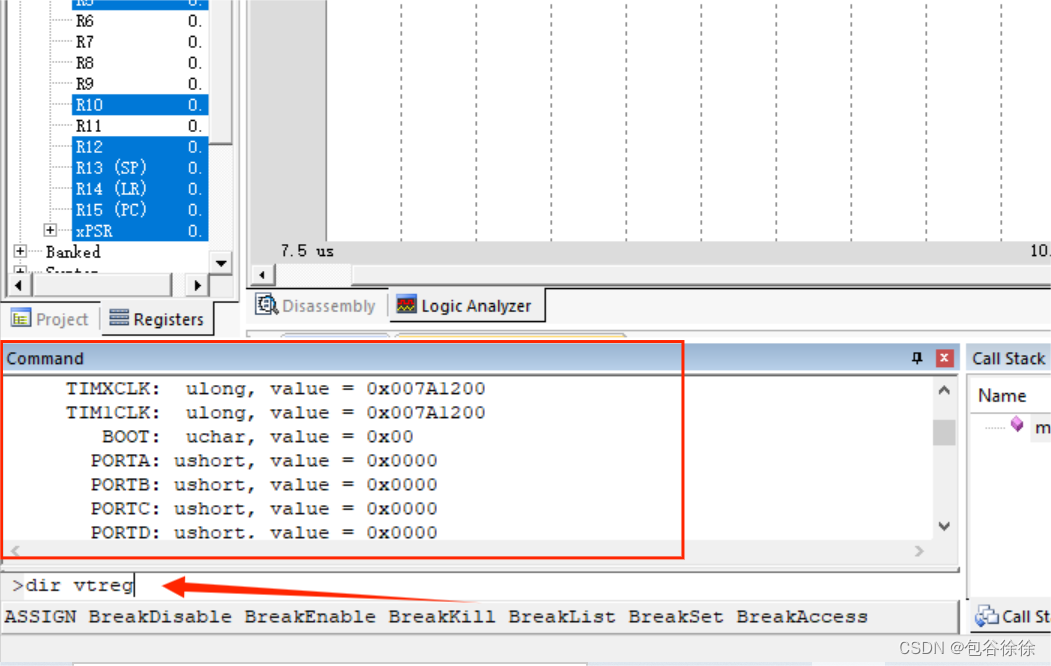

- 方法一:在左下角命令行输入
dir vtreg
命令,查看有哪些引脚可以被检测
- 方法二:直接键入
PORTA.、PORTB.
出来目标端口;如:porta.5
- 方法三:直接以
PORTX >> X
的形式输入,内容取决于代码中定义的管脚;如:PORTA>>5 (该方法也是较为推荐的)

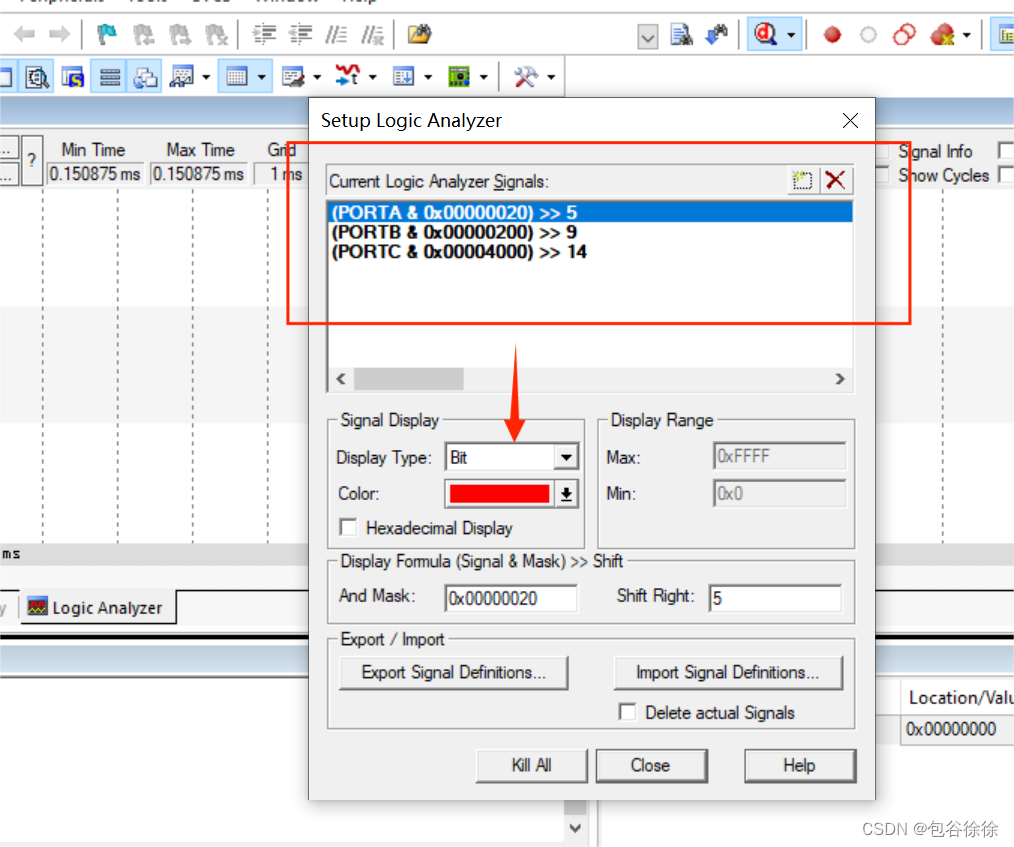

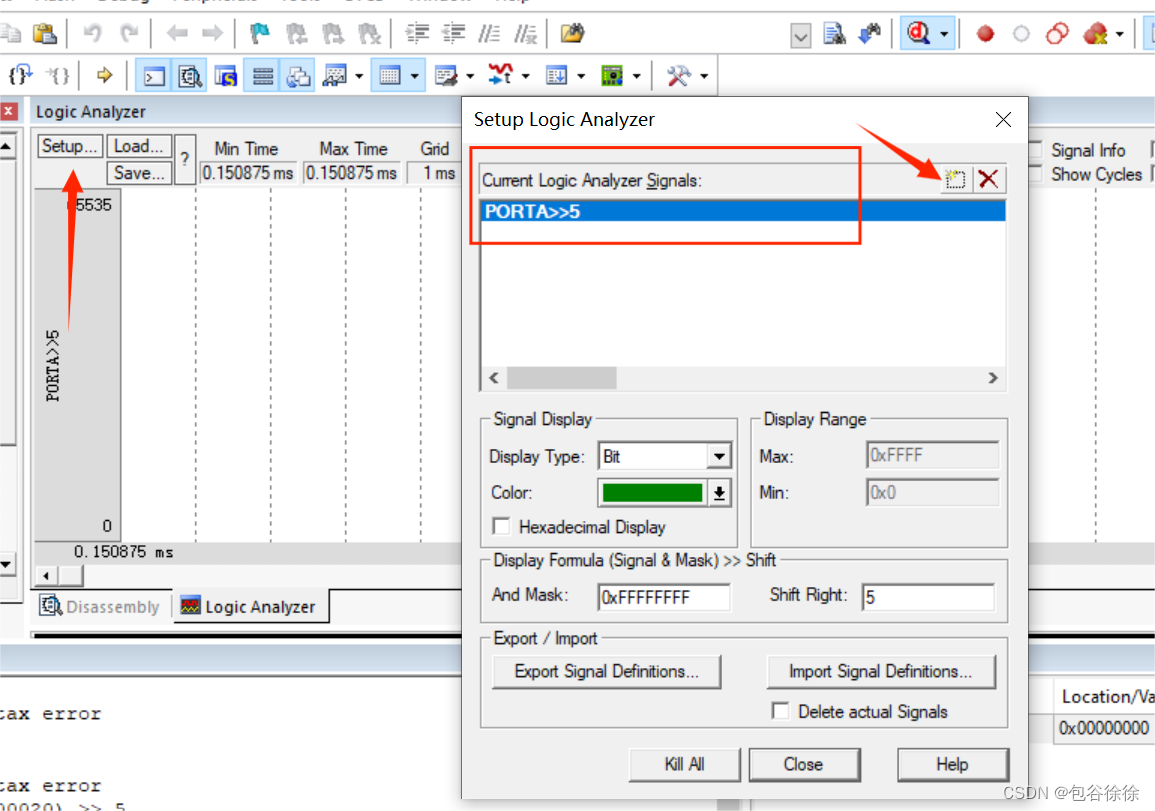

- 这里使用方法三添加需要观察的IO口,即
GPIOA-5、GPIOB-9、GPIOC-14
口:
注意:新建引脚,务必将Display Type处设置为Bit!

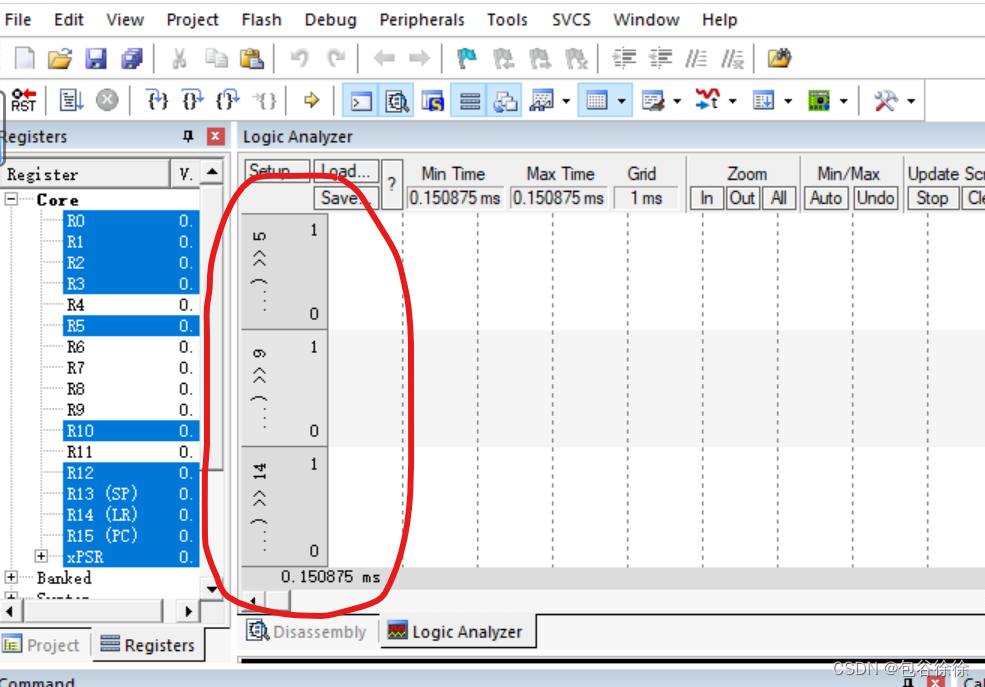

- 设置好之后,逻辑分析仪左侧会出现刚才设置的IO口:
- 点击
全速运行

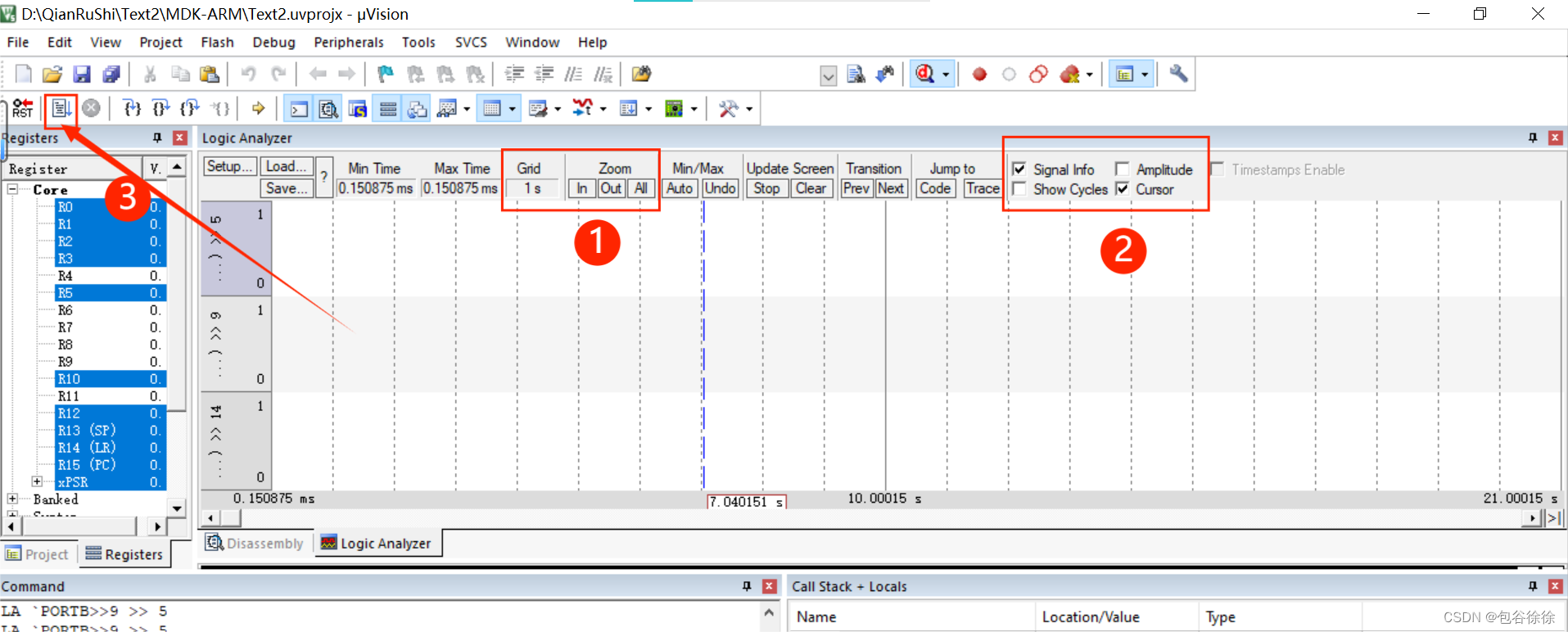

;执行一段时间后,点击停止按钮即可: - 另:点击
in或out
设置Grid
的大小为1s
,勾选signal info和cursor
可以设置起始线看到相关信息:
- 运行一段时间后,点击暂停;

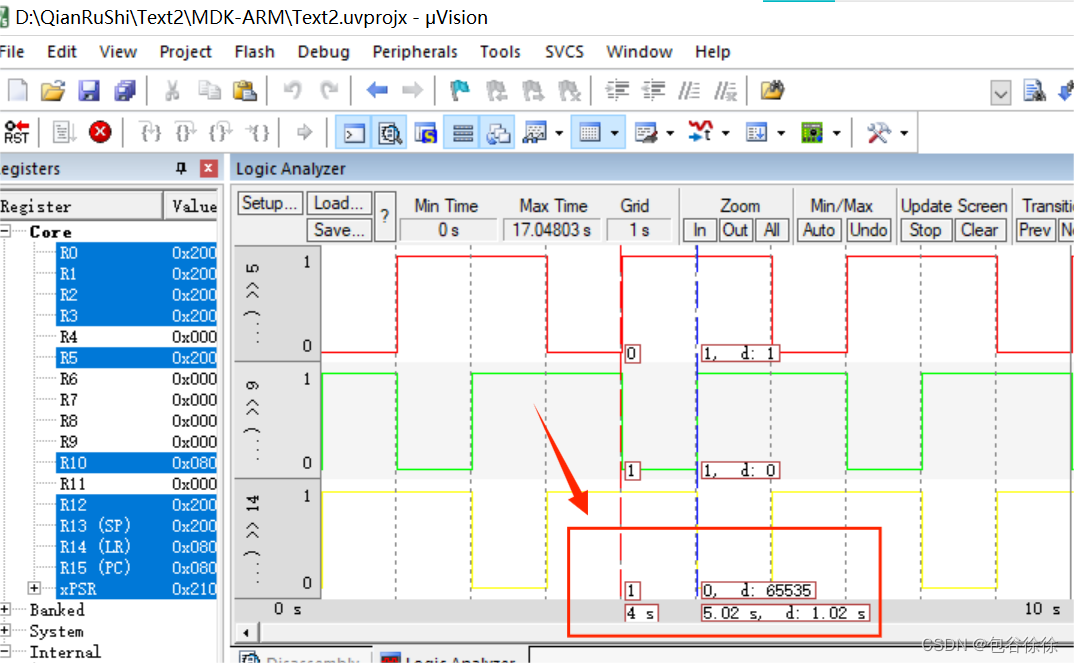

- 为了观察一下延时函数是否准确:将鼠标移动至第一个波形的一条下降沿处,并点击,锁定此刻的时间;再将鼠标移动至第二条波形的下降沿处与其重叠,观察二者的时间:
- 由图像可以看出,几乎接近了完整的1秒
总结
通过这次实验,不仅理解了STM32cubemx的基础原理知识,同时通过在stm32cubeMX的开发环境下,运用HAL库编程实现LED流水灯及Keil环境下的仿真运行,观察其波形,又进一步加深了我对这部分知识的理解与运用。实操过程中,还是有些小问题,但是经过上网查询以及同学们的帮助下,完成了实验。
同时也期待大家能够积极留言,指出我存在的问题,谢谢!
