小电源PCB制作

输入一个电压，输出三个电压，一个可调的，一个5v，一个3.3v。
在可调的317输出端加了一个大电流三极管，用开关电源输入电压，直接把可调输出电压端短接，电流直接到2A多，三极管上瞬间发热，散热片都烫手了。
b站视频

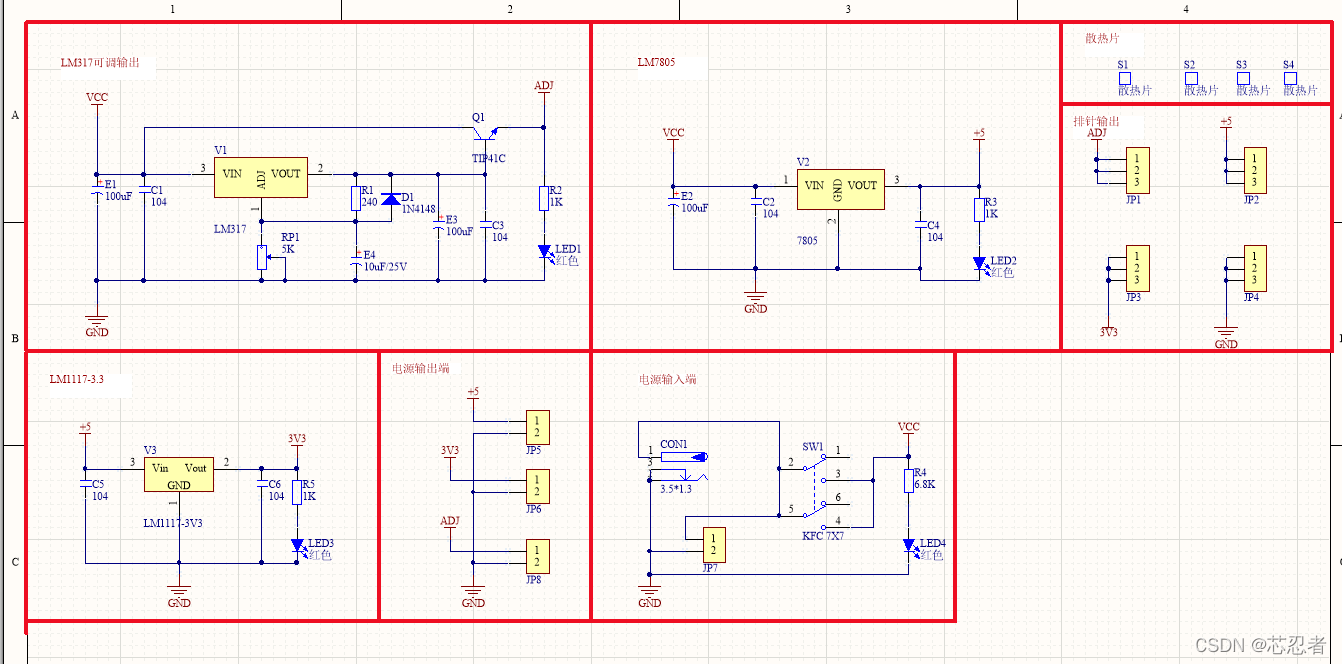

原理图：
请添加图片描述

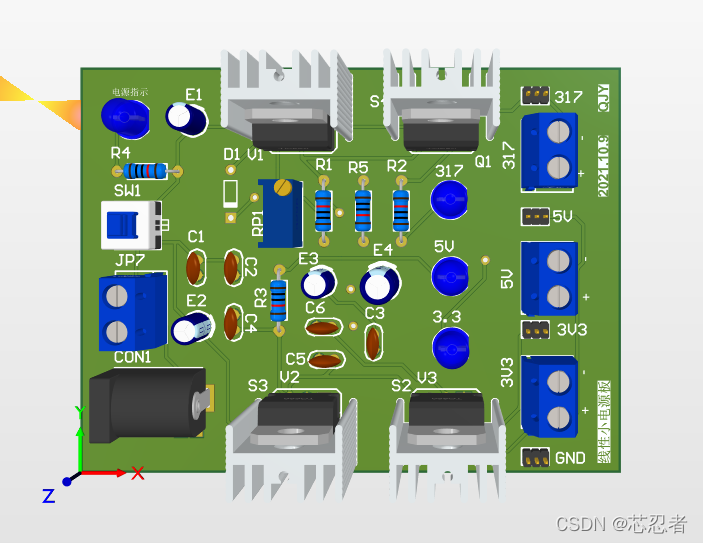

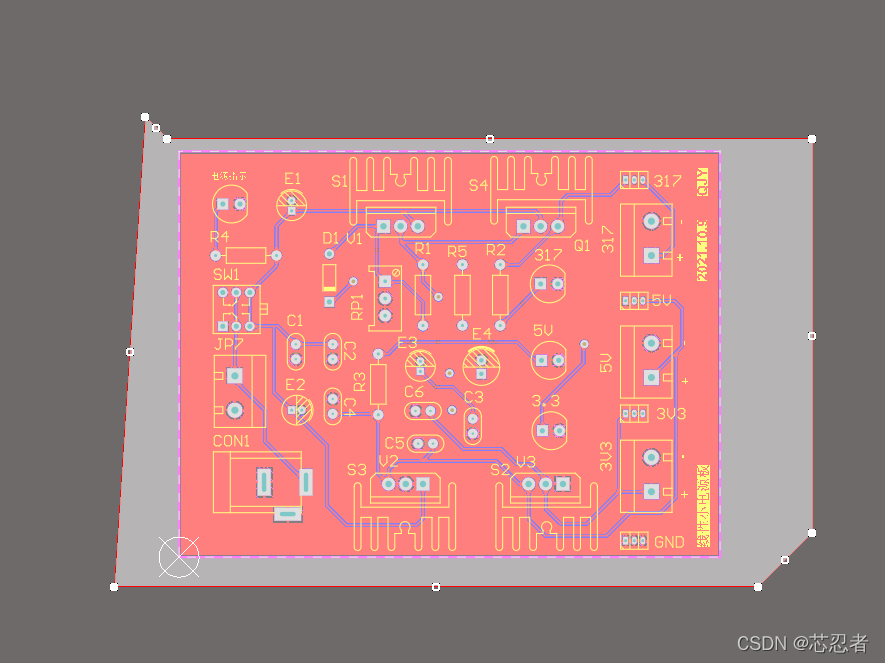

pcb：

请添加图片描述
请添加图片描述
