Mysql NDB Cluster 8.4 集群安装搭建(Windows版)

一.介绍

1. 官网介绍

MySQL集群是一个无共享的（share-nothing）、分布式节点架构的存储方案，目的是提供容错性和高性能。

NDB Cluster 是一种在无共享系统中实现内存数据库集群的技术。 无共享架构使系统能够使用非常便宜的硬件，并且对硬件或软件的特定要求最低。

NDB Cluster的设计不会出现任何单点故障。 在无共享系统中，每个组件都应具有自己的内存和磁盘，并且不建议或不支持使用共享存储机制，如网络共享，网络文件系统和SAN。

NDB Cluster将标准MySQL服务器与称为内存的集群存储引擎 NDB （代表 “ N etwork D ata B ase ” ） 集成在一起 。 在我们的文档中，该术语 NDB 指的是特定于存储引擎的设置部分，而 “ MySQL NDB Cluster ” 指的是一个或多个MySQL服务器与 NDB 存储引擎的组合。

NDB群集由一组称为 主机 的计算机组成 ，每台 计算机 运行一个或多个进程。 这些称为 节点的 过程 可以包括MySQL服务器（用于访问NDB数据），数据节点（用于存储数据），一个或多个管理服务器，以及可能的其他专用数据访问程序。 这里显示了NDB集群中这些组件的关系：

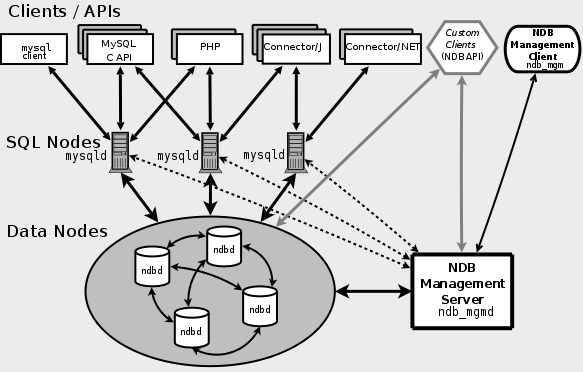

     图 NDB群集组件

2. NDB集群核心概念

NDBCLUSTER （也称为 NDB ）是一种内存存储引擎，提供高可用性和数据持久性功能。

的 NDBCLUSTER 存储引擎可以与一系列故障切换和负载平衡选项进行配置，但最简单的是开始在集群级别的存储引擎。 NDB Cluster的 NDB 存储引擎包含一整套数据，仅依赖于集群内部的其他数据。

NDB Cluster 的 “ Cluster ” 部分是独立于MySQL服务器配置的。 在NDB群集中，群集的每个部分都被视为一个 节点 。

注意

在许多情况下，术语 “ 节点 ” 用于表示计算机，但在讨论NDB群集时，它意味着一个 过程 。 可以在一台计算机上运行多个节点; 对于运行一个或多个群集节点的计算机，我们使用术语 群集主机 。

有三种类型的集群节点，在最小的NDB集群配置中，将至少有三个节点，每种节点中的一种：

• 管理节点 ：此类 节点 的作用是管理NDB集群中的其他节点，执行诸如提供配置数据，启动和停止节点以及运行备份等功能。 由于此节点类型管理其他节点的配置，因此应首先在任何其他节点之前启动此类型的节点。 使用命令 ndb_mgmd 启动MGM节点 。

• 数据节点 ：此类节点存储群集数据。 存在与副本一样多的数据节点，乘以片段的数量（请参见 第22.1.2节“NDB群集节点，节点组，副本和分区” ）。 例如，如果有两个副本，每个副本有两个片段，则需要四个数据节点。 一个副本足以用于数据存储，但不提供冗余; 因此，建议使用2个（或更多）副本来提供冗余，从而提供高可用性。 使用命令 ndbd 启动数据节点 （请参见 第22.4.1节“ ndbd - NDB集群数据节点守护程序” ）或 ndbmtd （参见 第 22.4.3 节“ ndbmtd - NDB集群数据节点守护进程（多线程）” ）。

  NDB Cluster表通常完全存储在内存中而不是磁盘上（这就是我们将NDB Cluster称为 内存 数据库的原因）。 但是，一些NDB Cluster数据可以存储在磁盘上; 有关更多信息 ， 请参见 第22.5.13节“NDB集群磁盘数据表” 。

• SQL节点 ：这是一个访问集群数据的节点。 对于NDB Cluster，SQL节点是使用 NDBCLUSTER 存储引擎 的传统MySQL服务器 。 SQL节点是 使用 和 选项 启动 的 mysqld 进程 ，本章的其他地方对此进行了解释，可能还有其他MySQL服务器选项。 --ndbcluster --ndb-connectstring

想要了解更多的请移步Mysql8.0中文文档：https://www.dbanote.com/doc/MySQL8_Dev/cn/web.html

二.下载软件

1.通过官网链接下载Mysql NDB Cluster 二进制安装包

链接：MySQL :: Download MySQL NDB Cluster

需要下载其他版本的点击 Archives 查看历史版本

三.环境搭建

本次搭建的集群为最低配版本，使用两台Windows计算机，一台为管理节点、数据节点、SQL节点，另一台为数据节点和SQL节点。

1.环境准备

ip地址	系统	节点信息
221.195.164.191	Windows 11	管理节点
221.195.164.190	Windows 11	数据节点
221.195.164.191	Windows 11	SQL节点
221.195.164.190	Windows 11	数据节点
221.195.164.191	Windows 11	SQL节点

2.管理节点配置

2.1 将安装包解压到指定目录 列如：D:\mysql\mysql-cluster

2.2 在bin目录下创建config目录用于存放配置文件，接着在config目录下创建config.ini和my.ini文件

切记该文件在本地创建不要在其他电脑上复制否则会报错。

3.编写config.ini配置文件

[ndbd default]
NoOfReplicas=2 #集群数量
DataDir=D:/mysql/mysql-cluster/cluster-data

[ndb_mgmd]
NodeId=1
HostName=221.195.164.191 #管理节点地址
DataDir=D:/mysql/mysql-cluster/cluster-logs

[ndbd]
NodeId=2
HostName=221.195.164.191 #数据节点地址
DataDir=D:/mysql/mysql-cluster/cluster-data

[ndbd]
NodeId=3
HostName=221.195.164.190 #数据节点地址
DataDir=D:/mysql/mysql-cluster/cluster-data


[mysqld]
NodeId=50
HostName=221.195.164.190 #Mysql节点地址

[mysqld]
NodeId=51
HostName=221.195.164.191 #Mysql节点地址



[MYSQLD]

[MYSQLD]

[MYSQLD]

[MYSQLD]

4.编写my.ini配置文件

[mysql_cluster]
# Options for management node process
config-file=D:/mysql/mysql-cluster/bin/config/config.ini

步骤 1：创建 .ndbinfo 目录
如果目录不存在，请创建它：

1mkdir "D:\mysql\mysql-cluster\data\.ndbinfo"
步骤 2：初始化 .ndbinfo 目录
确保 .ndbinfo 目录初始化正确。如果需要，可以重新初始化数据目录：

D:\mysql\mysql-cluster\bin>mysqld.exe --initialize --datadir="D:\mysql\mysql-cluster\data"

5.将管理节点配置为SQL节点和数据节点，回到D:\mysql\mysql-cluster目录下创建my.ini文件即可

[mysqld]
ndbcluster
max_connections=50 #最大连接数
ndb-connectstring=221.195.164.191 #管理节点IP

6. SQL节点和数据节点安装

安装步骤一致 都是将mysql集群安装包复制并解压到D:\mysql\mysql-cluster目录下

然后在D:\mysql\mysql-cluster目录下创建my.ini文件 用于注册数据节点和SQL节点信息

My.ini 文件与191节点保持一致

[mysqld]

ndbcluster

max_connections=50

ndb-connectstring=221.195.164.191 #管理节点IP

6.1 初始化数据

节点执行相同的操作

进入D:\mysql\mysql-cluster\bin目录打开cmd命令窗口

执行mysqld.exe --initialize --datadir=C:\mysql\mysql-cluster\data

初始化完成后会在D:\mysql\mysql-cluster\data目录下的 <主机名称.err> 文件中保存一个自动生成的密码。

6.2 修改密码

执行ALTER USER 'root'@'localhost' IDENTIFIED BY 'abc123456';

6.3 启动集群

启动顺序：启动管理节点--> 启动数据节点 --> 启动SQL节点

通过执行D:\mysql\mysql-cluster\bin目录下的ndb_mgm.exe程序

执行show命令查看节点状态

该配置为基础配置，需要配置更多参数请移步官方文档查看。

四.测试
