GPIO通用输入输出端口

STM32引脚模式、电平、功能及架构
最新推荐文章于 2025-12-04 16:23:03 发布
原创 最新推荐文章于 2025-12-04 16:23:03 发布 · 281 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #学习 #嵌入式硬件

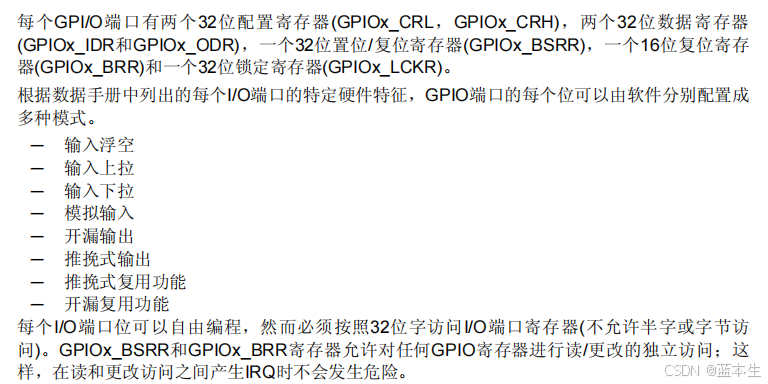

1.八种模式

2.电平

0-3.3V

部分可以容忍0-5v

3.功能

输出模式：输出高低电平，点亮LED灯，控制蜂鸣器，模拟通信协议输出时序（I2C\SPI）

输入模式：读取高低电平，读取按键输入、外接模块电平信号输入（光敏、热敏电阻灯）、ADC电压采集、模拟通信协议接受数据

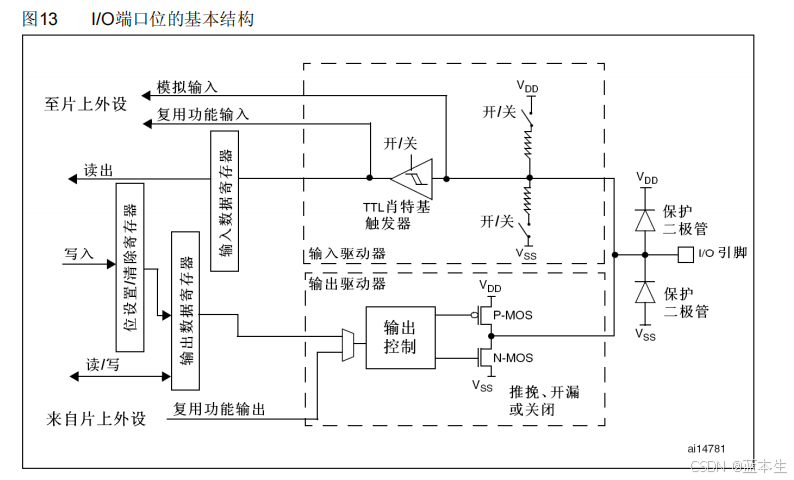

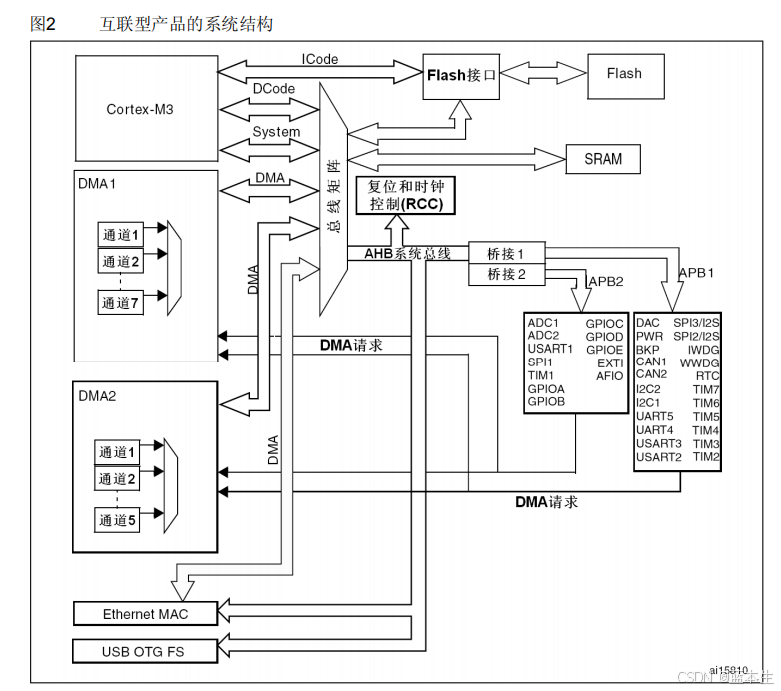

4.系统架构
