文章详细介绍了如何使用STM32CubeMX进行配置，特别是在UART通信中选择PA9和PA10端口。代码部分展示了发送和接收的实现，包括计数器控制发送、中断处理和DMA回调函数的应用，用于实现串口数据的发送与接收。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

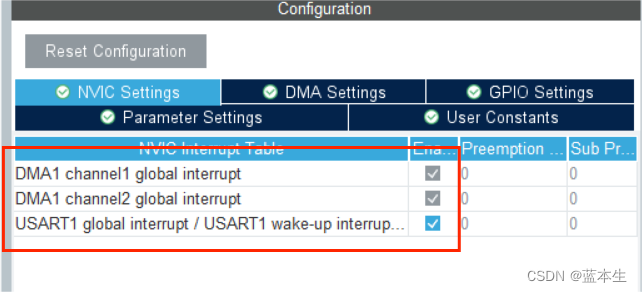

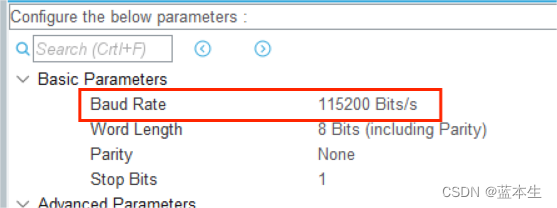

1.STM32CubeMX配置

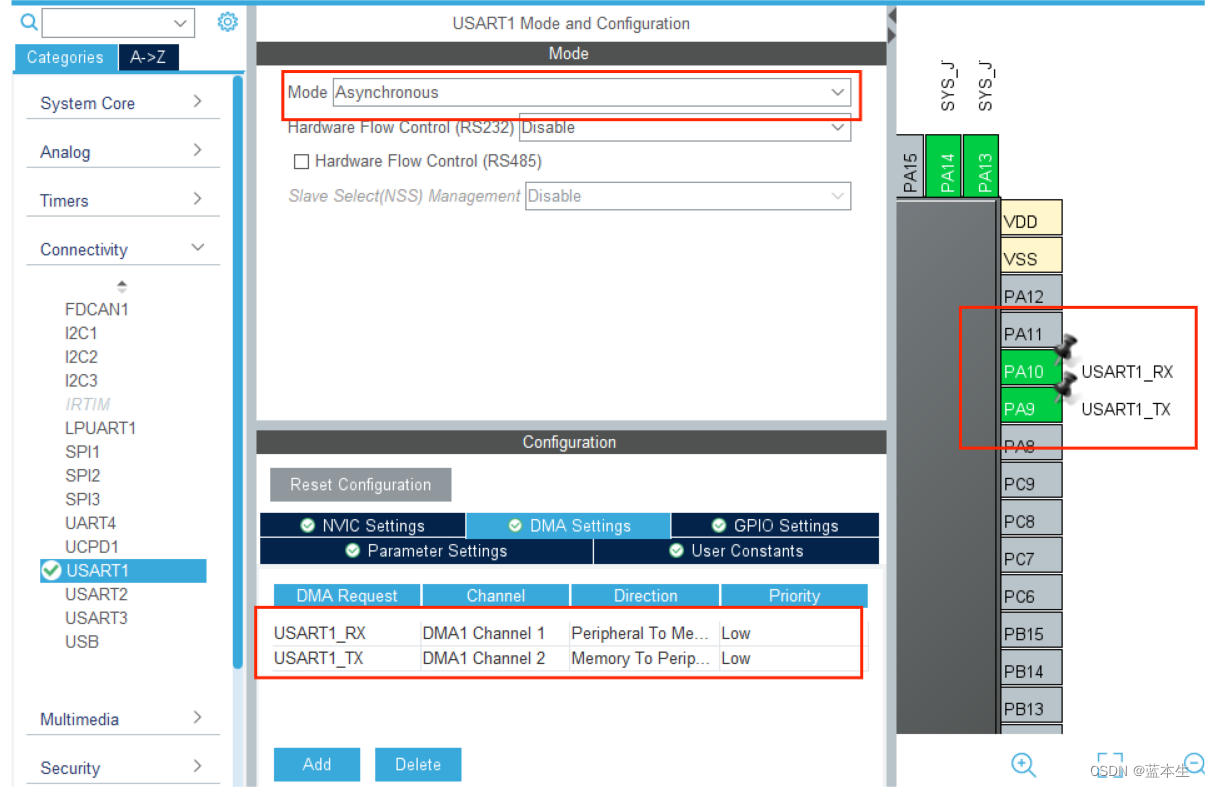

首选也是只能选PA9\PA10，原因无他，别的都被占用了？（不确定昂）

2.代码

（1）代码发送组成部分

void Task_Time(void)
{
   if(++key_count==10){key_count=0;key_scan=1;}
	 if(++uart_count==1000){uart_count=0;uart_send=1;}
	 if(++lcd_count==100){lcd_count=0;lcd_show=1;}
}

void UART_Send(void)
{
	 if(uart_send==1)
	 {
	    uart_send=0;
		  sprintf((char*)TX,"  HELLO WORLD\r\n");
      HAL_UART_Transmit_DMA(&huart1,(uint8_t*)TX,strlen((char*)TX));
	 }
}

void Task_List(void)
{
   Key_Scan();
	 UART_Send();
	 LCD_Show();
	 Uart_Recv();
}

LCD_DisplayStringLine(Line4,(uint8_t*)TX);

(2)代码接受组成部分

需要在串口中断处理上方加if语句

在usart.c中添加dma回调函数，并在main.h中添加函数名，

处理函数

void USART1_IRQHandler(void)
{
  /* USER CODE BEGIN USART1_IRQn 0 */
  if(__HAL_UART_GET_FLAG(&huart1,UART_FLAG_IDLE)!=RESET)
	{
	   __HAL_UART_CLEAR_IDLEFLAG(&huart1);//Çå³ýÖÐ¶Ï
		 HAL_UART_DMAStop(&huart1);//Í£Ö¹DMA
		 HAL_UART_IdleCpltCallback(&huart1);
	}
  /* USER CODE END USART1_IRQn 0 */
  HAL_UART_IRQHandler(&huart1);
  /* USER CODE BEGIN USART1_IRQn 1 */

  /* USER CODE END USART1_IRQn 1 */
}

void HAL_UART_IdleCpltCallback(UART_HandleTypeDef *huart)
{
   re_count =20- __HAL_DMA_GET_COUNTER(&hdma_usart1_rx);
   re_count = 0;
   HAL_UART_Receive_DMA(&huart1,rx,20);
   rx_deal = 1;
}

if(rx_deal==1)
{
	rx_deal=0;
	HAL_UART_Transmit_DMA(&huart1,rx,strlen((char*)rx));
}


    __HAL_UART_ENABLE_IT(&huart1, UART_IT_IDLE);
	__HAL_UART_CLEAR_IDLEFLAG(&huart1);
