1.原理图

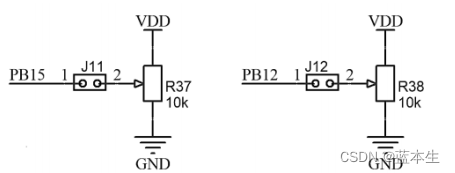

（1）ADC的原理图

作用：将模拟信号转换为数字信号

转换的方法：逐次逼近型，将片内模拟量和一个数字量对应的模拟量比较，得到最接近的值

蓝桥杯嵌入式板子上有两个12位的ADC转换器，每一个ADC具有19个多路复用通道，结果存储在16位寄存器中（因此16位多4位存在左对齐还是右对齐，DAC也是）

个人理解是STM32G431RBT6这个芯片可以处理这个信号，将它转换？（希望有人能告诉我这个转换是从哪里完成的，谢谢！）

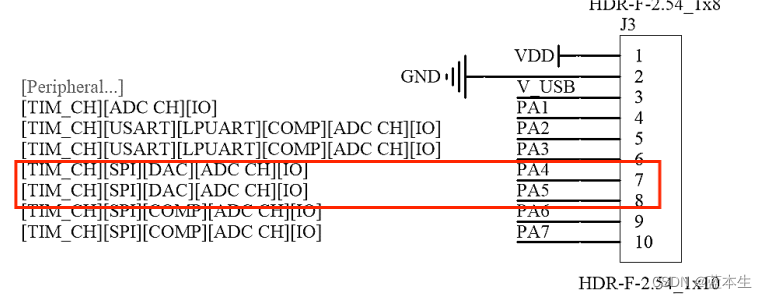

（2）DAC的原理图

作用：将数字信号转换成模拟信号

转换的方法：电流型DAC

蓝桥杯嵌入式板子的DAC模块是12位电压输出模数转换器，可配置为8或12位，两路输出通道

2.STM32CubeMX的配置

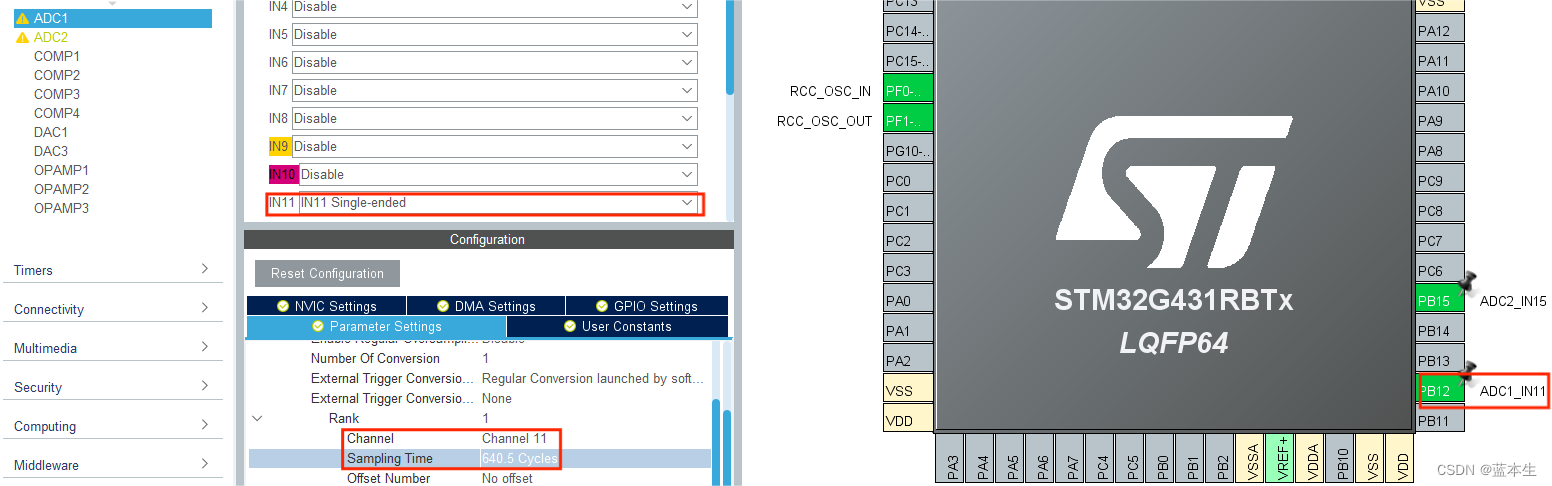

（1）ADC的配置

转换周期越短，精度越低，转换时间越长精度愈高

ADC转换时间计算公式为（转换周期+12.5（精度+0.5））*时钟周期

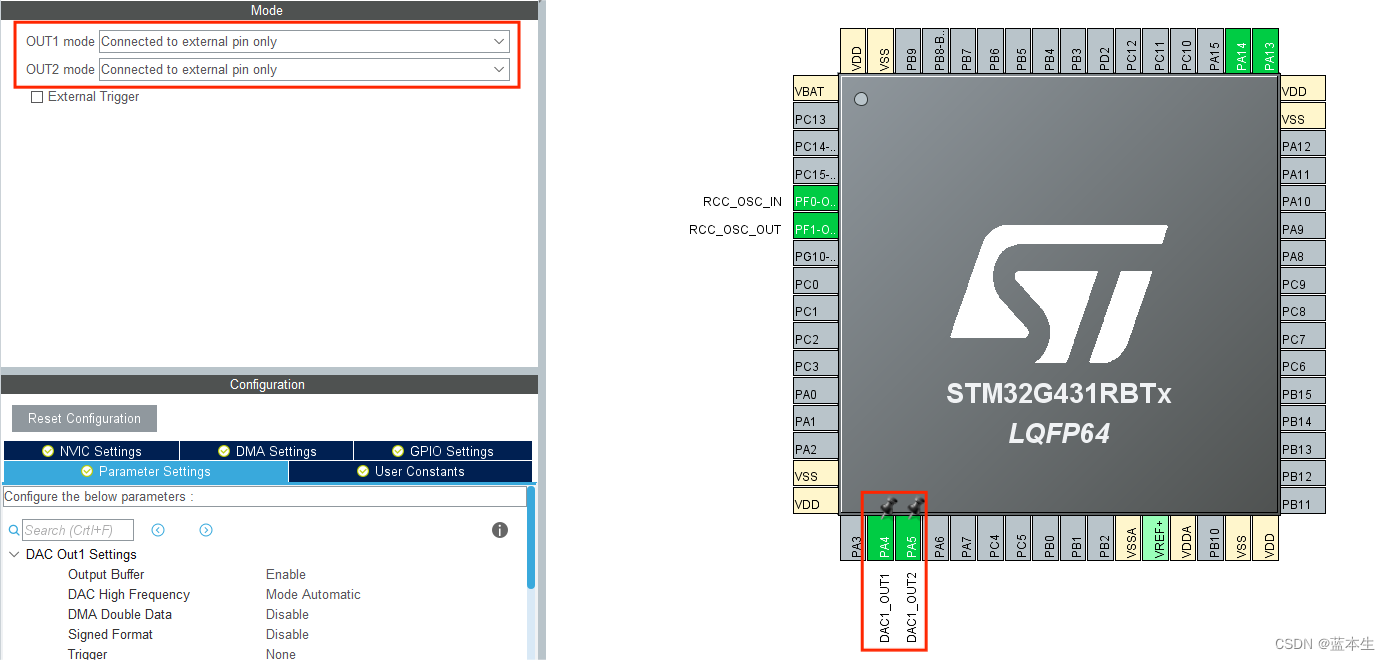

（2）DAC配置

连接到外部的引脚，不要连接到内部

3.代码部分

（1）ADC代码

关键函数：

HAL_ADC_Start(ADC_HandTypeDef *hadc)//开始转换
HAL_ADC_PollForConversion(ADC_HandTypedef *hadc,uint8_t Timeout)//等待完成
HAL_ADC_GetValue(ADC_HandTypedef *hadc)//获得转换结果
HAL_ADC_Stop(ADC_HandTypedef *hadc)//停止转换

代码的作用是获取当前值，按照需要再展示；

需要注意的是获取的值为12位的值，需要进行转化。

void Get_R37()
{
   HAL_ADC_Start(&hadc2);
	 HAL_ADC_PollForConversion(&hadc2,10);
	 int temp = HAL_ADC_GetValue(&hadc2);
	 R37_Value=(temp*3.3)/4096;
	 HAL_ADC_Stop(&hadc2);
}

（2）DAC代码

关键函数

HAL_DAC_Start(DAC_HandTypeDef *hdac，uint8_t Channel)//开始通道转换,指定通道
HAL_DAC_SetValue(DAC_HandTypeDef *hdac,uint32_t Channel,uint32_t Alignment,uint32_t Dta)
HAL_DAC_Stop(DAC_HandTypeDef *hdac,uint32_t Channel)//停止转换

关键函数代码

需要注意函数的参数，以及需要转换

void set_dacvalue(float value1,float value2)
{
    int temp1 = (value1/3.3)*4096;
	HAL_DAC_SetValue(&hdac1,DAC_CHANNEL_1,DAC_ALIGN_12B_R,temp1);

	int temp2 = (value2/3.3)*4096;
	HAL_DAC_SetValue(&hdac1,DAC_CHANNEL_2,DAC_ALIGN_12B_R,temp2);
}

void Set_DAC()
{
	 HAL_DAC_Start(&hdac1,DAC_CHANNEL_1);
	 int temp1 = (2.5/3.3)*4096;
     HAL_DAC_SetValue(&hdac1,DAC_CHANNEL_1,DAC_ALIGN_12B_R,temp1);
	 HAL_DAC_Stop(&hdac1,DAC_CHANNEL_1);
}
