Cortex-M3 处理器

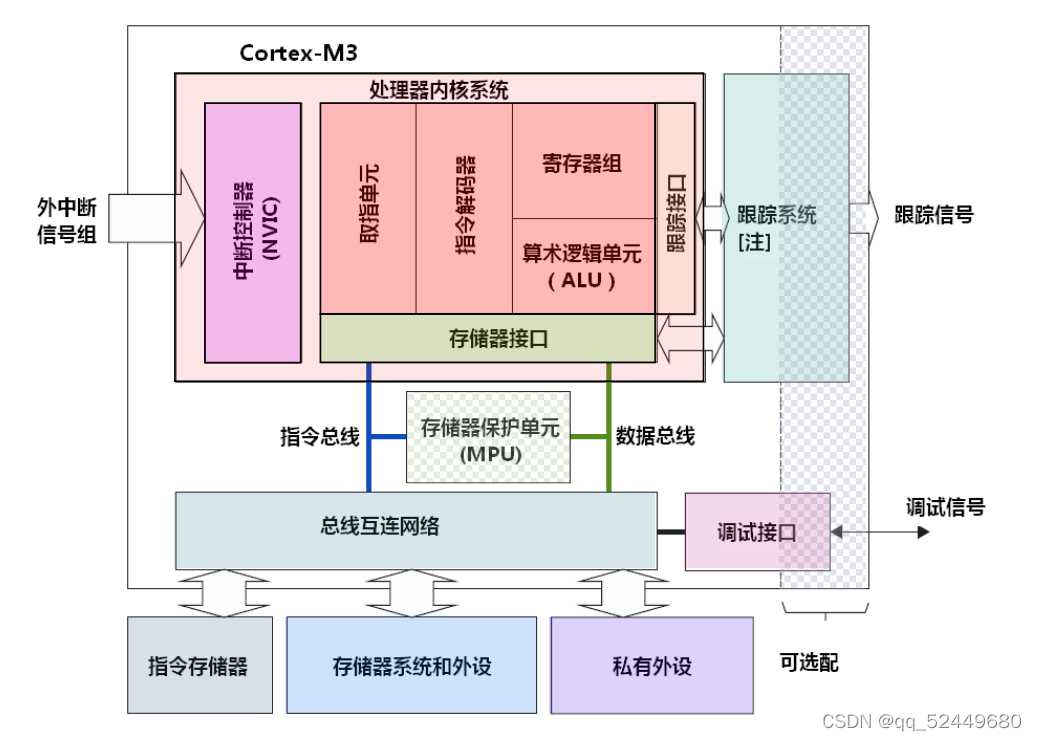

Cortex-M3 是一个 32 位处理器内核。内部的数据路径是 32 位的，寄存器是 32 位的，存储器接口也是 32 位的。CM3 采用了哈佛结构，拥有独立的指令总线和数据总线，可以让取指与数据访

问并行不悖。如图：

 ARM处理器一直支持两种形式上相对独立的指令集，它

们分别是：

 32位的ARM指令集。对应处理器状态：ARM状态

 16位的Thumb指令集。对应处理器状态：Thumb状态

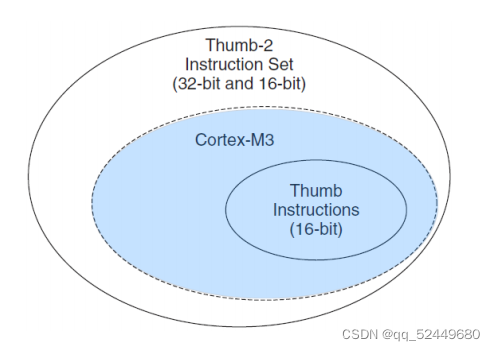

     Thumb-2是Thumb的超集，它支持both16位和32位指令。从图中可见，Cortex-M3勇敢地拒绝了32位ARM指令集，却把自己的处理能力以身相许般地全托给Thumb-2指令集。

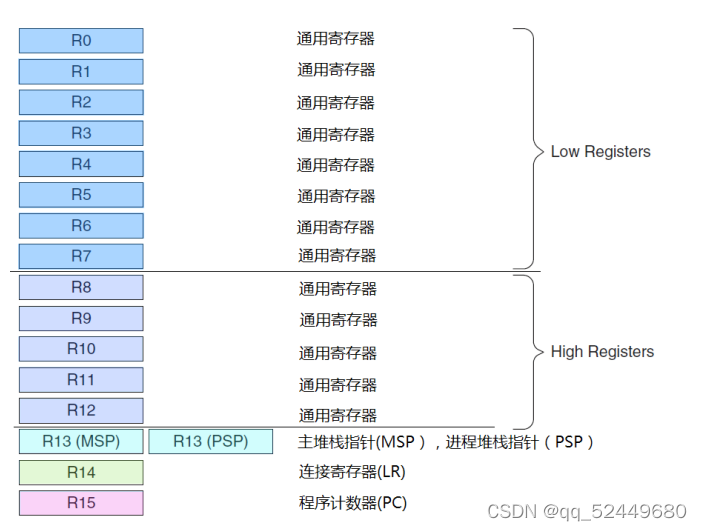

      Cortex-M3 处理器拥有 R0-R15 的寄存器组。

R0-R12 都是 32 位通用寄存器，用于数据操作。但是注意：绝大多数 16 位 Thumb 指令只能访

问 R0-R7，而 32 位 Thumb-2 指令可以访问所有寄存器。



Banked R13: 两个堆栈指针

Cortex-M3 拥有两个堆栈指针，然而它们是 banked，因此任一时刻只能使用其中的一个。

 主堆栈指针（MSP）：复位后缺省使用的堆栈指针，用于操作系统内核以及异常处理例程（包

括中断服务例程）

 进程堆栈指针（PSP）：由用户的应用程序代码使用。

堆栈指针的最低两位永远是 0，这意味着堆栈总是 4 字节对齐的。

R14：连接寄存器

当呼叫一个子程序时，由 R14 存储返回地址，就是子程序的断点地址

R15：程序计数寄存器

指向当前的程序地址。如果修改它的值，就能改变程序的执行流。

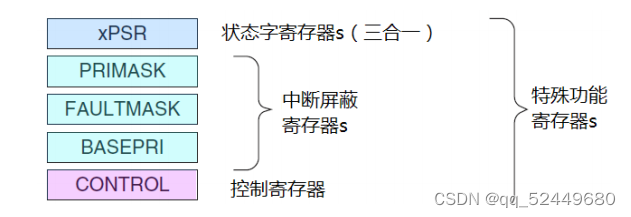

特殊功能寄存器

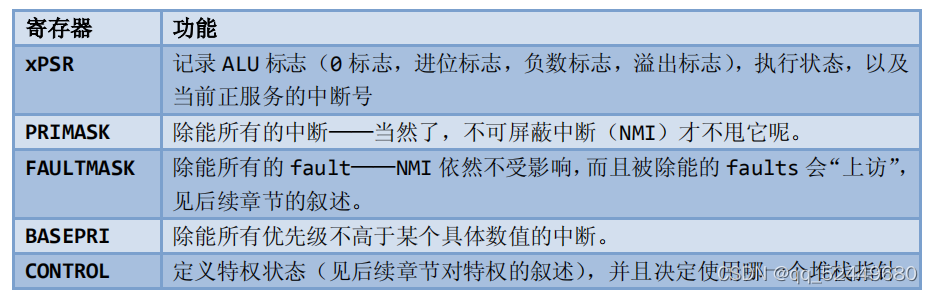

Cortex-M3 还在内核水平上搭载了若干特殊功能寄存器，包括

程序状态字寄存器组（PSRs）

中断屏蔽寄存器组（PRIMASK, FAULTMASK, BASEPRI）

控制寄存器（CONTROL）

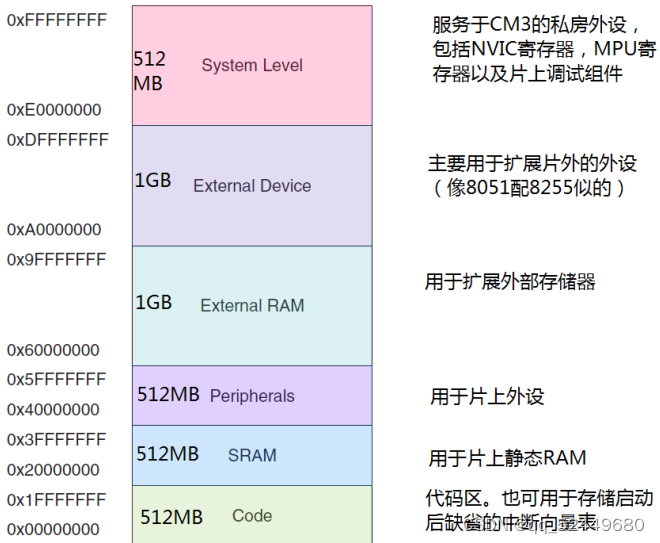

  存储器映射

Cortex-M3 支持 4GB 存储空间
