51单片机双机IIC通信

双机IIC通信

一、功能介绍

通过IIC协议进行两个51单片机之间的信息传输，主机按下按键发送不同的指令，控制从机对应LED灯进行点亮。

二、IIC介绍

1、发送部分

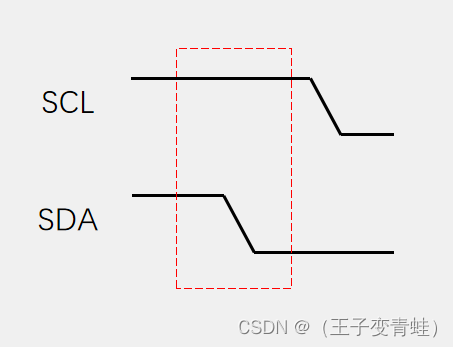

（1）开始信号

起始条件：SCL高电平期间，SDA从高电平切换到低电平

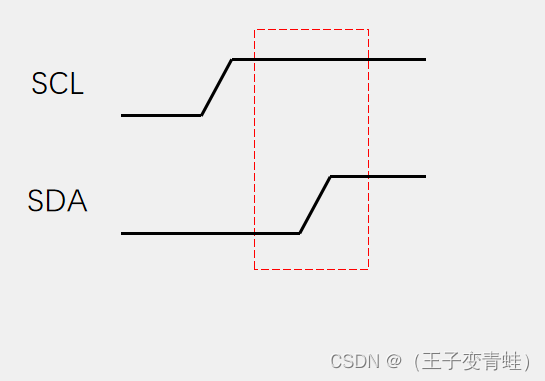

（2）结束信号

终止条件：SCL高电平期间，SDA从低电平切换到高电平

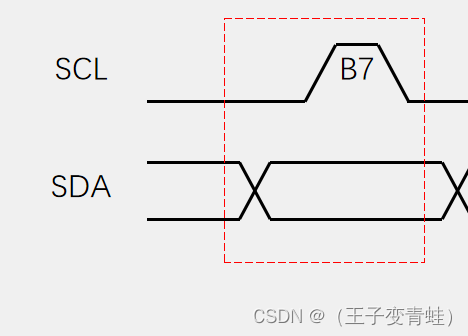

（3）发送一个字节

条件：SCL低电平期间，主机将数据位依次放到SDA线上（高位先行），然后释放SCL，依次循环上述过程8次，即可发送一个字节。

2、接收部分

（1）开始信号检测

循环等待SDA、SCL由高电平转换成低电平。

（2）结束信号检测

循环等待SDA由低电平转换成高电平

（3）数据接收
开始信号之后，循环等待SCL由高电平转化为低电平，之后将SDA上的数据读出，循环上述过程8次。完成后执行结束信号表示传输结束。

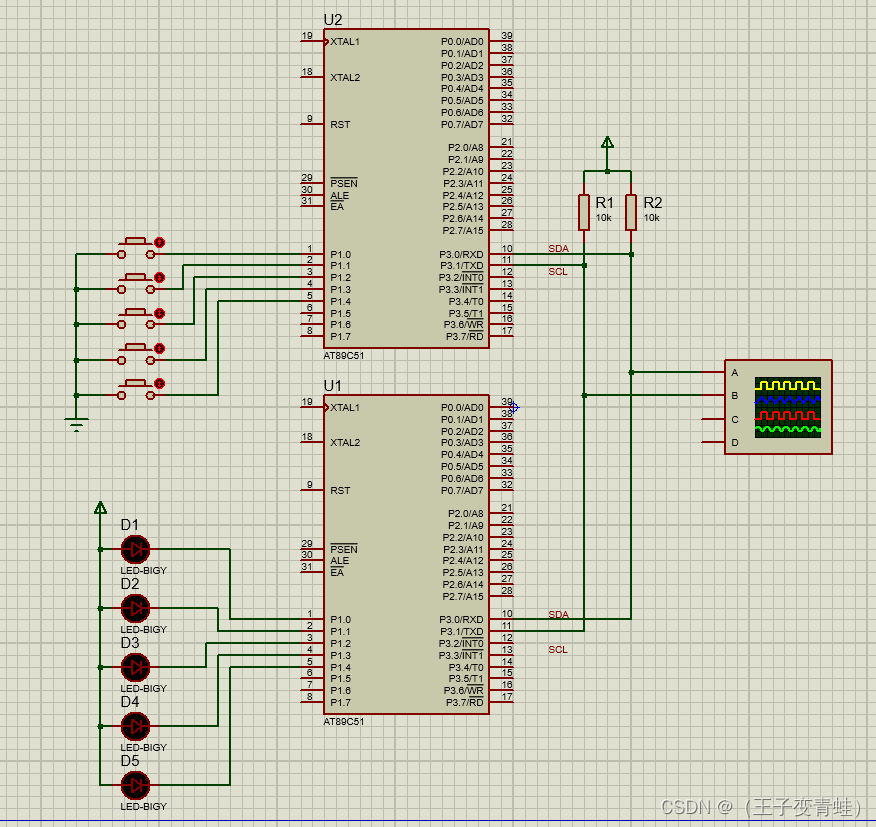

三、硬件连接

1、将两个单片机的SDA、SCL连在一起。

2、SCL和SDA各添加一个上拉电阻。

四、软件代码

主机

 //起始信号 释放SDA SCL再拉低SDA，SCL
void I2C_Start(void)
{
	SDA=1;
	SCL=1;
	IIC_delay();
	SDA=0;
	IIC_delay();
	SCL=0;

}

//结束信号
void I2C_Stop(void)
{
	SDA=0;
	SCL=1;
	IIC_delay();
	SDA=1;
}

//发送一个字节
void Send_Byte(u8 dat)
{
	u8 i;
	for(i=0;i<8;i++)
	{
		SCL=0;
		if(dat&(0x80>>i))//将数据放在SDA（按位与）
		{
			SDA=1;
        }
		else
		{
			SDA=0;
        }
		IIC_delay();
		SCL=1;
		IIC_delay();
		SCL=0;
		IIC_delay();
  }
}

从机

//开始信号
void I2C_Start(void)
{
	while(SDA&&SCL);
	while(!SDA&&!SCL);
}

//结束信号
void I2C_Stop(void)
{
	while(!SDA&&SCL);
	while(SDA);
}

//接收一个字节
unsigned int IIC_Addr_RW(void)
{
	unsigned int Addr_Check=0x00,i=0;
	I2C_Start();
	for(i=0;i<8;i++)
	{
		while(SCL);
		while(!SCL);
		Addr_Check <<=1;
		if(SDA == 1){
			Addr_Check |= 0x01;
		}else{
			Addr_Check |= 0x00;
		}

	}
	I2C_Stop();

	return Addr_Check;
}

五、效果展示

51单片机双机IIC通信

六、代码链接

关注公众号“小小创客者”回复“51双机IIC通信”获得代码。如有错误欢迎指正！
