关于STM32+OLED显示屏的简单应用

本文详细介绍了使用STM32通过SPI协议与OLED显示屏进行通信的过程,包括SPI通信协议的原理、OLED显示屏的特点、显示学号姓名、AHT20温湿度、以及诗词滚动显示的实现方法,强调了SPI通信和OLED接口的配置及烧录步骤。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、题目要求

  1. 显示自己的学号和姓名;

  2. 显示AHT20的温度和湿度;

  3. 上下或左右的滑动显示长字符,显示一句诗词(最好使用硬件刷屏模式)。

二、SPI通信协议相关介绍

1. SPI 协议简介

SPI 协议是由摩托罗拉公司提出的通讯协议(Serial Peripheral Interface),即串行外围设备接口,是一种高速全双工的通信总线。它被广泛地使用在 ADC、LCD 等设备与 MCU 间,要求通讯速率较高的场合。

2.STM32 的 SPI 特性及架构

STM32 芯片也集成了专门用于 SPI 协议通讯的外设

3.STM32 的 SPI 外设简介

STM32 的 SPI 外设可用作通讯的主机及从机,支持最高的 SCK 时钟频率为 fpclk/2 (STM32F103 型号的芯片默认 fpclk1为 72MHz,fpclk2为 36MHz),完全支持 SPI 协议的 4 种模式,数据帧长度可设置为 8 位或 16 位,可设置数据 MSB 先行或 LSB 先行。它还支持双线全双工、双线单向以及单线模式。其中双线单向模式可以同时使用 MOSI 及 MISO 数据线向一个方向传输数据,可以加快一倍的传输速度。而单线模式则可以减少硬件接线,当然这样速率会受到影响。

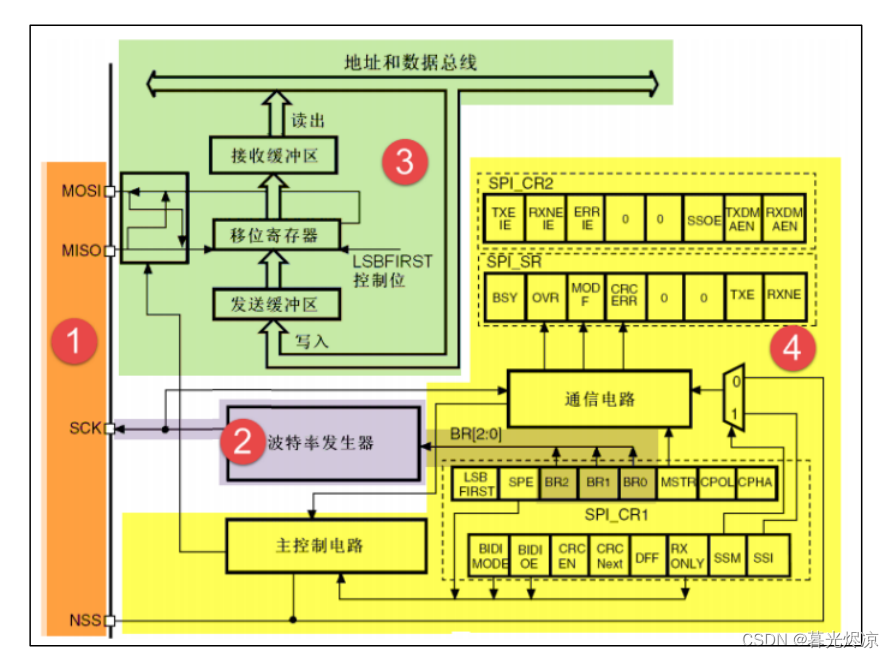

4. STM32 的 SPI 架构剖析

在这里插入图片描述

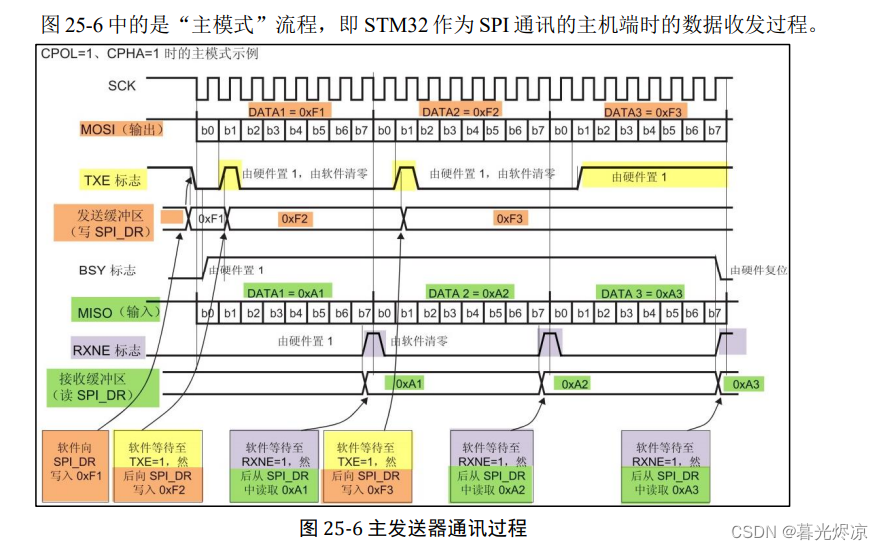

5. 通讯过程

STM32 使用 SPI 外设通讯时,在通讯的不同阶段它会对“状态寄存器 SR”的不同数据位写入参数,我们通过读取这些寄存器标志来了解通讯状态。
在这里插入图片描述
主模式收发流程及事件说明如下:
(1) 控制 NSS 信号线,产生起始信号(图中没有画出);
(2) 把要发送的数据写入到“数据寄存器 DR”中,该数据会被存储到发送缓冲区;
(3) 通讯开始,SCK 时钟开始运行。MOSI 把发送缓冲区中的数据一位一位地传输出去;MISO 则把数据一位一位地存储进接收缓冲区中;
(4) 当发送完一帧数据的时候,“状态寄存器 SR”中的“TXE 标志位”会被置 1,表示传输完一帧,发送缓冲区已空;类似地,当接收完一帧数据的时候,“RXNE标志位”会被置 1,表示传输完一帧,接收缓冲区非空;
(5) 等待到“TXE标志位”为 1时,若还要继续发送数据,则再次往“数据寄存器 DR”写入数据即可;等待到“RXNE 标志位”为 1 时,通过读取“数据寄存器 DR”可以获取接收缓冲区中的内容。
假如我们使能了 TXE 或 RXNE 中断,TXE 或 RXNE 置 1 时会产生 SPI 中断信号,进入同一个中断服务函数,到 SPI 中断服务程序后,可通过检查寄存器位来了解是哪一个事件,再分别进行处理。也可以使用 DMA 方式来收发“数据寄存器 DR”中的数据。

三、OLED显示屏相关介绍

1.简介及特点

OLED即有机发光二极管(Organic Light-Emitting Diode),又称为有机电激光显示(Organic Electroluminesence Display,OELD)。OLED 由于同时具备自发光,不需背光源、对比度高、厚度薄、视角广、反应速度快、可用于挠曲性面板、使用温度范围广、构造及制程较简单等优异之特性,被认为是下一代的平面显示器新兴应用技术。
我们使用的是 ALINETEK 的 OLED 显示模块,该模块有以下特点:
1)模块有单色和双色两种可选,单色为纯蓝色,而双色则为黄蓝双色。
2)尺寸小,显示尺寸为 0.96 寸,而模块的尺寸仅为 27mmx26mm 大小。
3)高分辨率,该模块的分辨率为128x64。
4)多种接口方式,该模块提供了总共 5 种接口包括:6800、8080 两种并行接口方式、3线或 4 线的穿行 SPI 接口方式、IIC 接口方式(只需要 2 根线就可以控制 OLED 了)。
5)不需要高压,直接接 3.3V 就可以工作了。
注意该模块不和 5.0V 接口兼容,所以在使用的时候一定要小心,勿直接接到 5V 的系统上去,否则可能烧坏模块。

2.更多了解

0.96寸OLED显示屏相关介绍可参考链接:
http://www.lcdwiki.com/zh/0.96inch_SPI_OLED_Module

四、显示自己的学号和姓名

1.文字取模

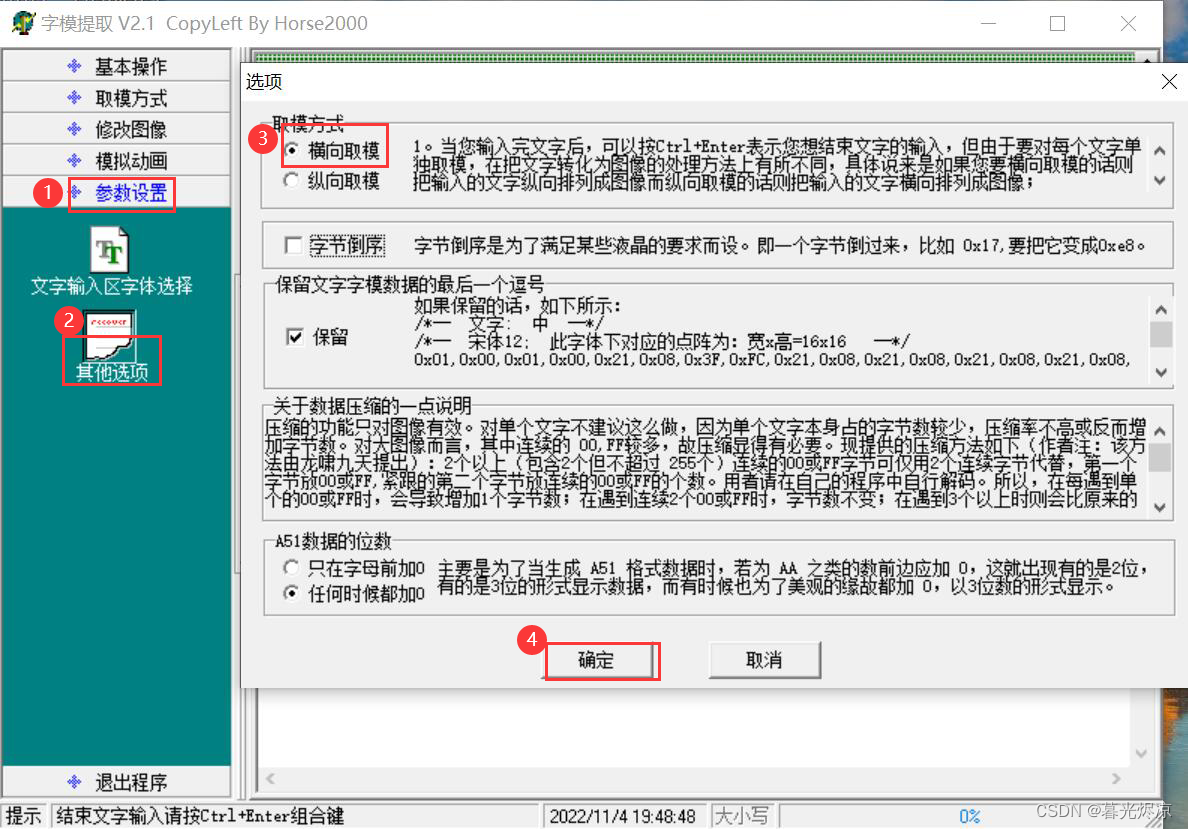

1.1.下载文字取模软件,打开,按以下步骤设置参数:
在这里插入图片描述

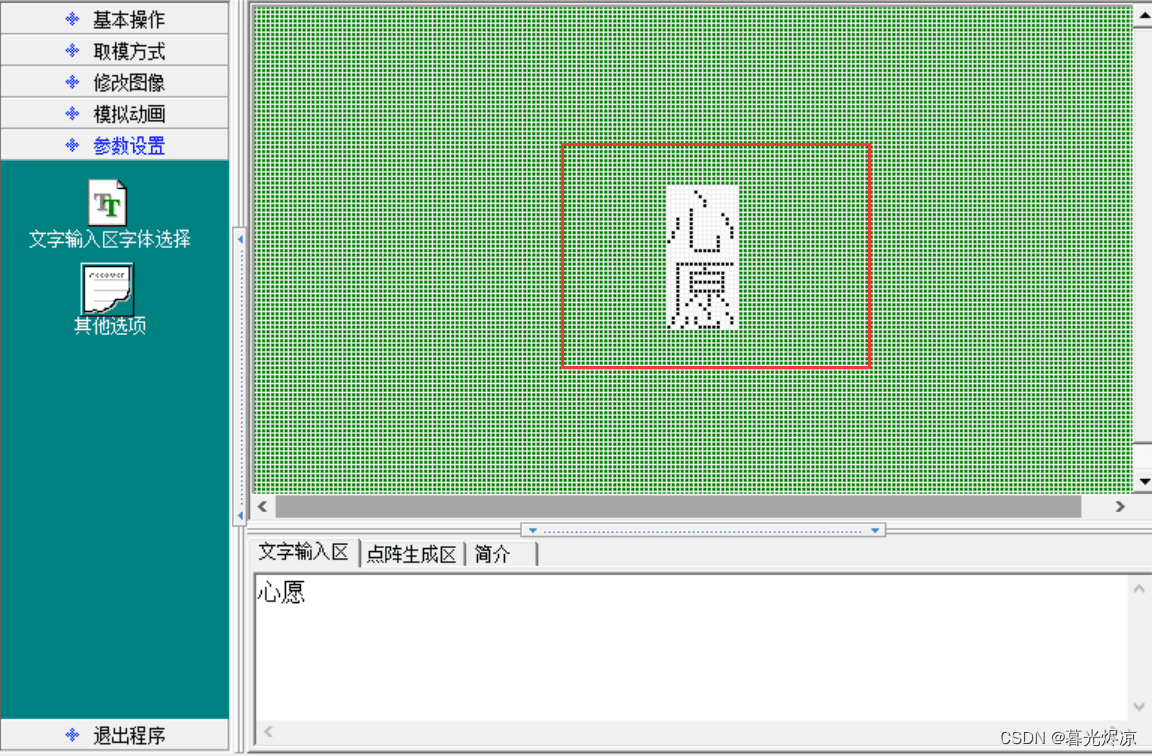

1.2.在文字输入区输入想要的汉字:
注意:输入完成后,记得按ctrl+enter键即会出现如下形式:
在这里插入图片描述

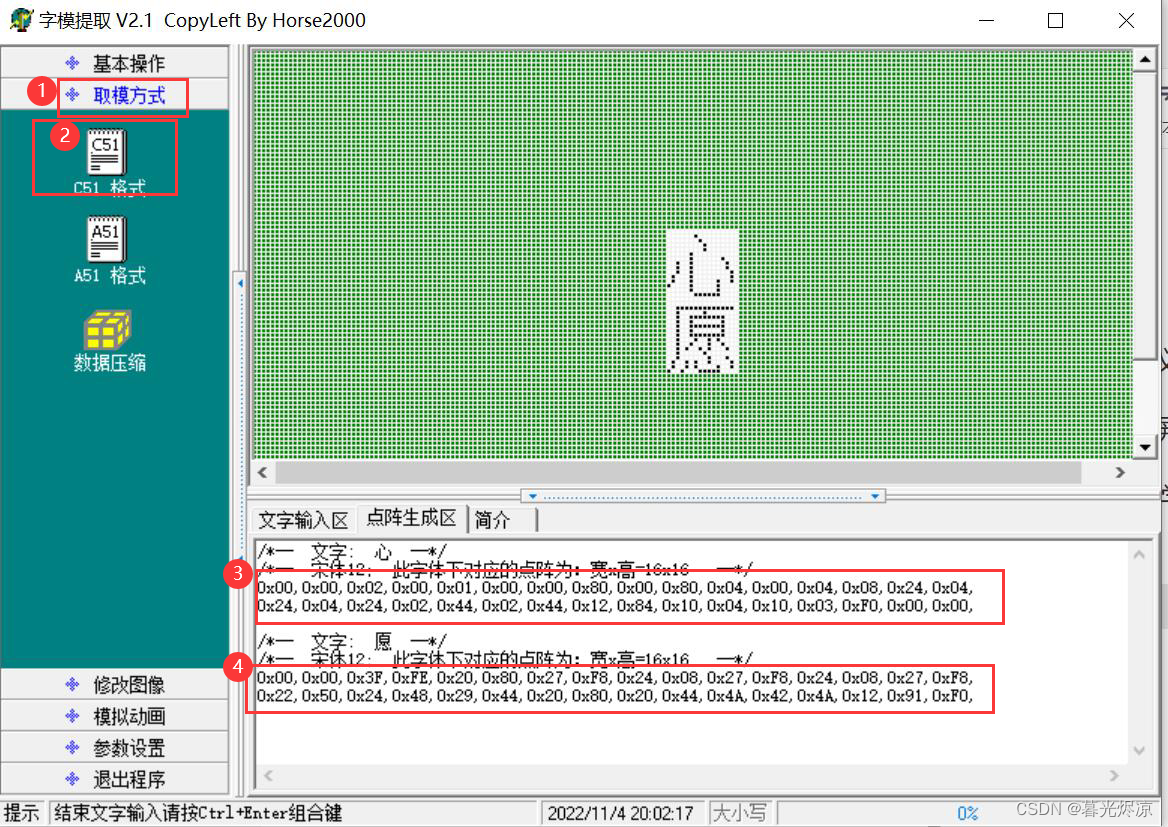

1.3.取模方式选择C51格式即可:
在这里插入图片描述

2.代码编写

2.1.内容显示 :
打开test.c文件,找到TEST_MainPage函数:

void TEST_MainPage(void)
{

//	GUI_ShowString(28,0,"abc",16,1);//英文姓名
	GUI_ShowCHinese(28,20,16,"刘xx",1);//中文姓名
	GUI_ShowString(4,48,"777292938",16,1);//学号
	delay_ms(1500);
	delay_ms(1500);
}

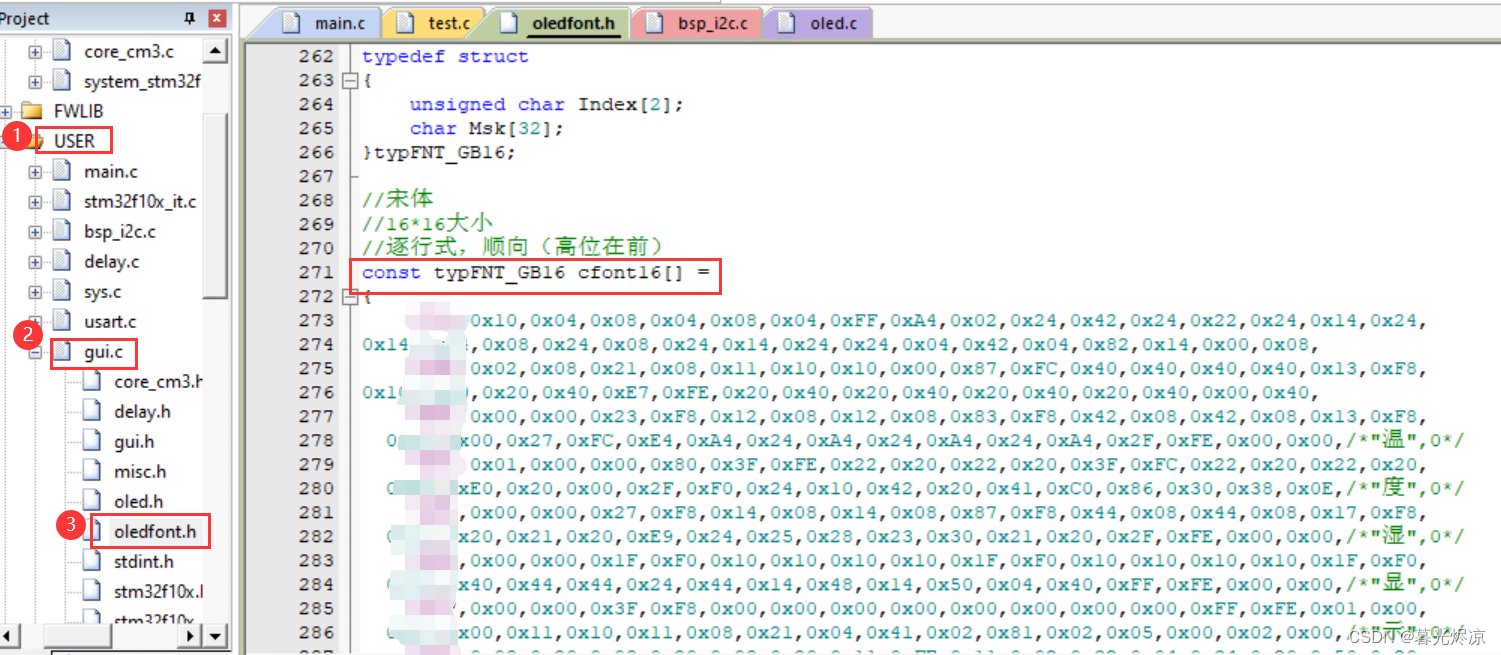

2.2.文字存储(举例):
打开文字存储文件oledfont.h,输入刚取的模:
在这里插入图片描述
2.3.找到main.c文件中的主函数:
输入以下代码:

int main(void)
{

	delay_init();	    	       //延时函数初始化
	OLED_Init();			         //初始化OLED
	OLED_Clear(0);             //清屏(全黑)
	while(1)
	{

		TEST_MainPage();         //界面显示
	}
}

3.烧录

3.1.电路连接:
STM32和传感器的连接参考:
https://blog.youkuaiyun.com/qq_52099780/article/details/127693644?spm=1001.2014.3001.5502
OLED与STM32芯片的连接如下:
GND——GND
3v3——3v3
D0——PB13
D1——PB15
RES——PB12
DC——PB10
CS——PB11

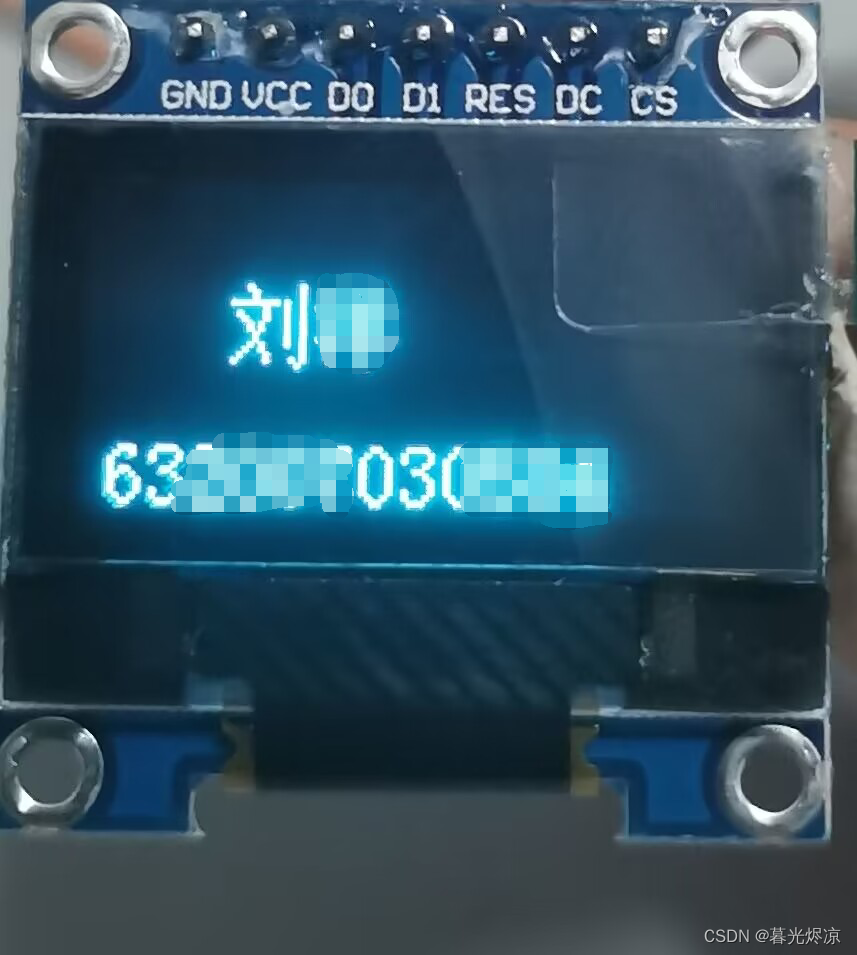

3.2.打开mcuisp,开始烧录,烧录结果如下:
在这里插入图片描述

五、显示AHT20的温度和湿度

1.温湿度显示

打开bsp_i2c.c文件,找到read_AHT20函数,替换以下代码:

void read_AHT20(void)
{

	uint8_t   i;
	for(i=0; i<6; i++)
	{

		readByte[i]=0;
	}

	//-------------
	I2C_Start();

	I2C_WriteByte(0x71);
	ack_status = Receive_ACK();
	readByte[0]= I2C_ReadByte();
	Send_ACK();

	readByte[1]= I2C_ReadByte();
	Send_ACK();

	readByte[2]= I2C_ReadByte
